SsangYong Musso. Manual - part 219

1F-460  ENGINE CONTROLS

SSANGYONG  Y158

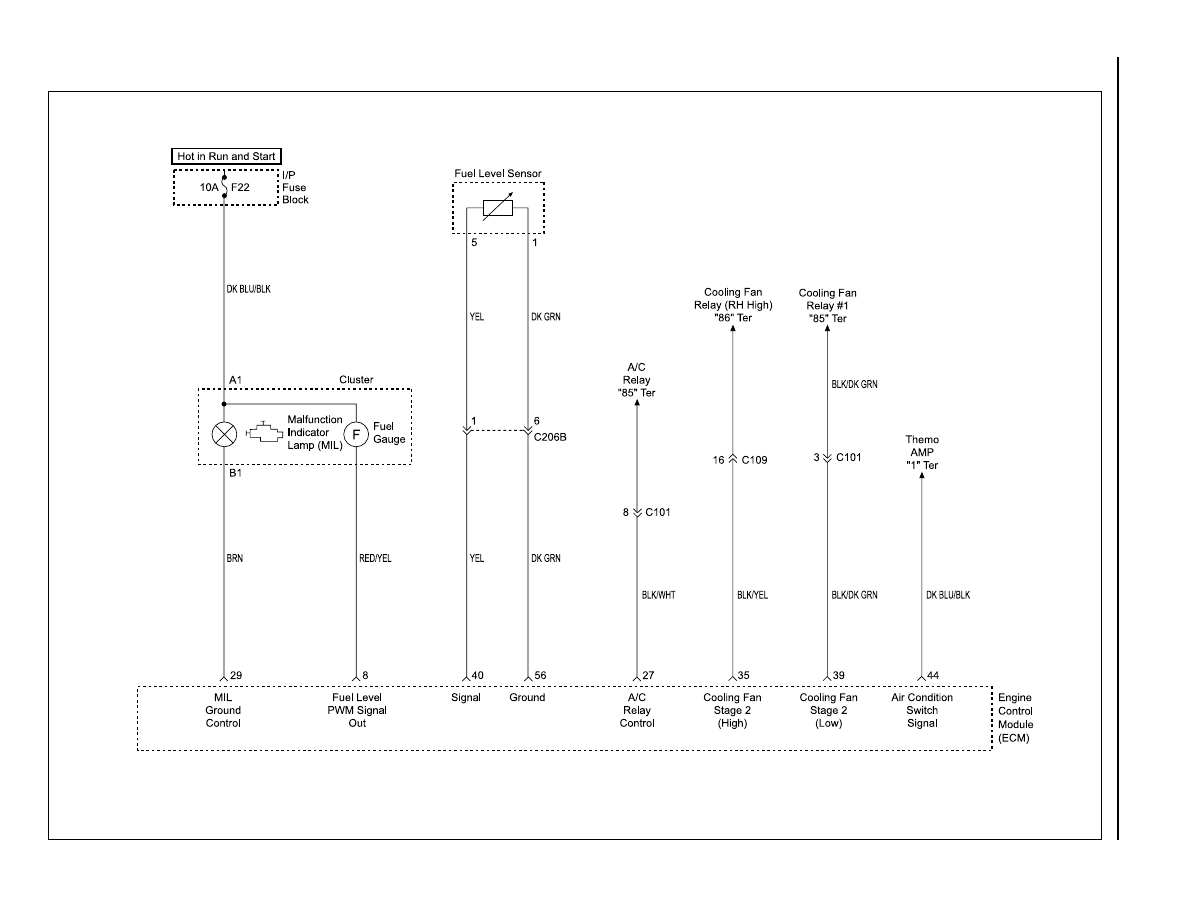

ECM WIRING DIAGRAM (3.2L DOHC - 8 OF 8) (MSE 3.63D)

Y

AB1F020

ENGINE CONTROLS  1F-461

SSANGYONG  Y158

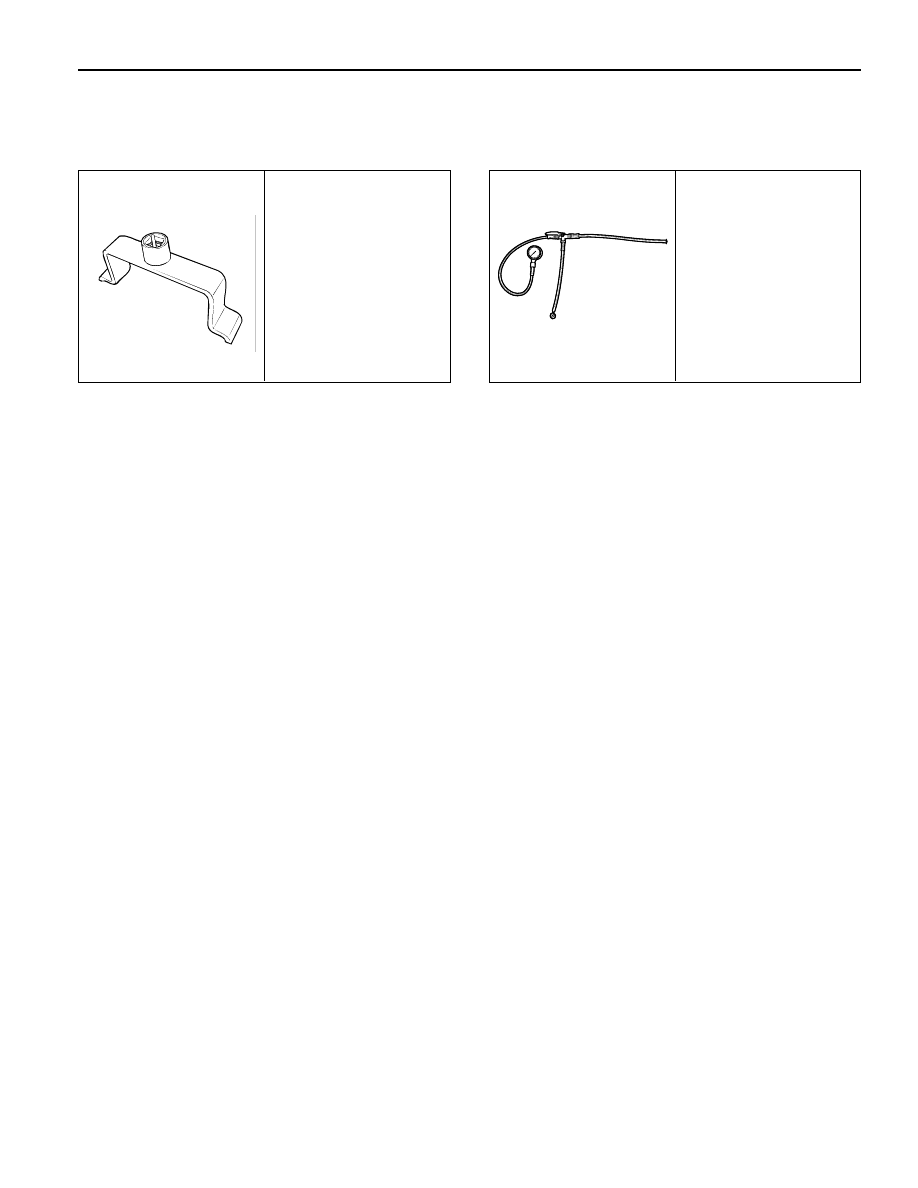

SPECIAL TOOLS AND EQUIPMENT

SPECIAL TOOLS TABLE

DW 150 - 010

Fuel Cap Remover

103 589 00 21 00

Fuel Pressure Gauge

KAA1F450

KAA1F490

SECTION 2A

SUSPENSION  DIAGNOSIS

TABLE OF CONTENTS

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  2A-1

General Specifications . . . . . . . . . . . . . . . . . .  2A-1

Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . . . .  2A-3

General Diagnosis . . . . . . . . . . . . . . . . . . . . .  2A-3

Input & Output Devices and Damping

Force Control Logic . . . . . . . . . . . . . . . . .  2A-5

Input & Output Devices . . . . . . . . . . . . . . . . . .  2A-5

System Layout . . . . . . . . . . . . . . . . . . . . . . . .  2A-5

Damping Force Control Logic . . . . . . . . . . . . .  2A-6

Normal Control . . . . . . . . . . . . . . . . . . . . . . . .  2A-6

Self-Diagnosis . . . . . . . . . . . . . . . . . . . . . . . .  2A-7

Actuator Inspection . . . . . . . . . . . . . . . . . . . . .  2A-8

Schematic and Routing Diagrams . . . . . . . .  2A-9

ECS Circuit . . . . . . . . . . . . . . . . . . . . . . . . . . .  2A-9

Self Diagnosis Test . . . . . . . . . . . . . . . . . .  2A-12

Diagnosis Test . . . . . . . . . . . . . . . . . . . . . . .  2A-12

SPECIFICATIONS

GENERAL SPECIFICATIONS

188

Application

Front

3-stage Variable Damping Force Control Type

Rear

ECS Control Type

344 - 350

Shock
Absorber

517 - 523

Max. Length (mm)

245 ± 3

Compressed Length (mm)

102

Stroke (mm)

331 ± 3

2A-2  SUSPENSION DIAGNOSIS

Application

Description

4.75 - 5.25

Power Voltage (V)

Axle Vertical
Acceleration
Sensor
(Wheel G
Sensor)

Less than 10

Consuming Current (mA)

Less than 2.0

Output Current (mA)

Operating Characteristics

Type

Damping
Force
Switching
Actuator

3-stage Rotary Step Motor Type

Voltage Rating (V)

DC12

Current Rating (A)

Less than 2.5

Current Time (mS)

95 - 105

4.75 - 5.25

Power Voltage (V)

Body
Vertical and
Lateral
Acceleration
Sensor

 Less than 10

Consuming Current (mA)

 Less than 2.0

Output Current (mA)

Operating Characteristics

Output Voltage

0.75

2.5

4.25

-1.5g

1g

3.5g

Acceleration

(Vertical Acceleration Sensor)

Output Voltage

0.75

2.5

4.25

-1g

0g

1g

Acceleration

(Lateral Acceleration Sensor)

Output Voltage

0.75

2.5

4.25

-9g

1g

11g

Acceleration

GENERAL SPECIFICATIONS (Cont'd)
