5-34  ELECTRICAL WIRING DIAGRAMS

a. CONNECTOR INFORMATION

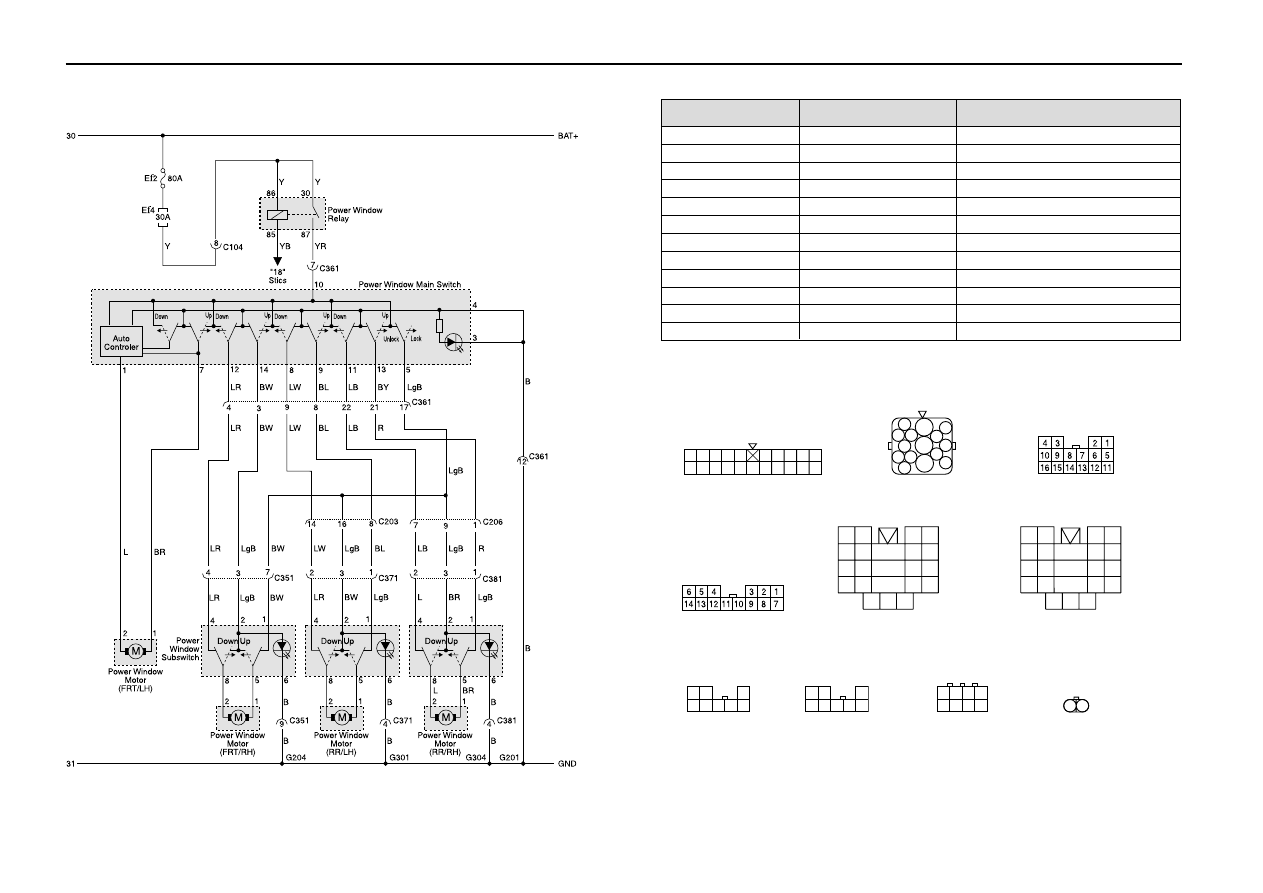

6) POWER WINDOW CIRCUIT

Main - Engine

Engine - Main

Main - Floor

Main - Floor

Main - Co-Driver Door

Main - Driver Door

Floor - Rear Left Door

Floor - Rear Right Door

Main

Main

Floor

Floor

C101 (21Pin, Colorless)

C104 (15Pin, Black)

C203 (16Pin, White)

C206 (14Pin, Colorless)

C351 (22Pin, Blue)

C361 (22Pin, White)

C371 (8Pin, Colorless)

C381 (8Pin, Colorless)

G201

G204

G301

G304

CONNECTOR(NUMBER)

CONNECTING. WIRING HARNESS

CONNECTOR POSITION

Inside The Engine Room Fuse Block

Under The Engine Room Fuse Block

Beside The I/P Relay Block

Inside Co-Driver Side Cowl Panel

Upper The I/P Fuse Block

Inside Driver Side Cowl Panel

Center 'B' Pillar

Center Left 'B' Pillar

Right The I/P Fuse Block

Upper The EGR

Center The Left 'B' Piller

Center The Right "B" Pillar

b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

C101

W/H MAIN

C206

W/H MAIN

C351

W/H CO-DRIVER

DOOR

C361

W/H DRIVER DOOR

6

8

9

3

4

5

2

1

11

7

12

13 14

10

16

17

20 21 22

18 19

15

6

8

9

3

4

5

2

1

11

7

12

13 14

10

16

17

20 21 22

18 19

15

1 2 3 4 5

6 7 8 9 10

11 12 13 14 15 16 17 18 19 20 21

C104

W/H ENGINE

C371

W/H REAR DOOR

(LH)

C381

W/H REAR DOOR

(RH)

POWER WINDOW

SUB SWITCH

POWER WINDOW

MOTOR

1

4

5

2

8

14

7

9

3

15

13

10 11

6

12

1 2

3

4 5 6 7 8

1 2

3

4 5 6 7 8

1 2 – 4
5 6 – 8

1 2

C203

ELECTRICAL WIRING DIAGRAMS  5-35

a. CONNECTOR INFORMATION

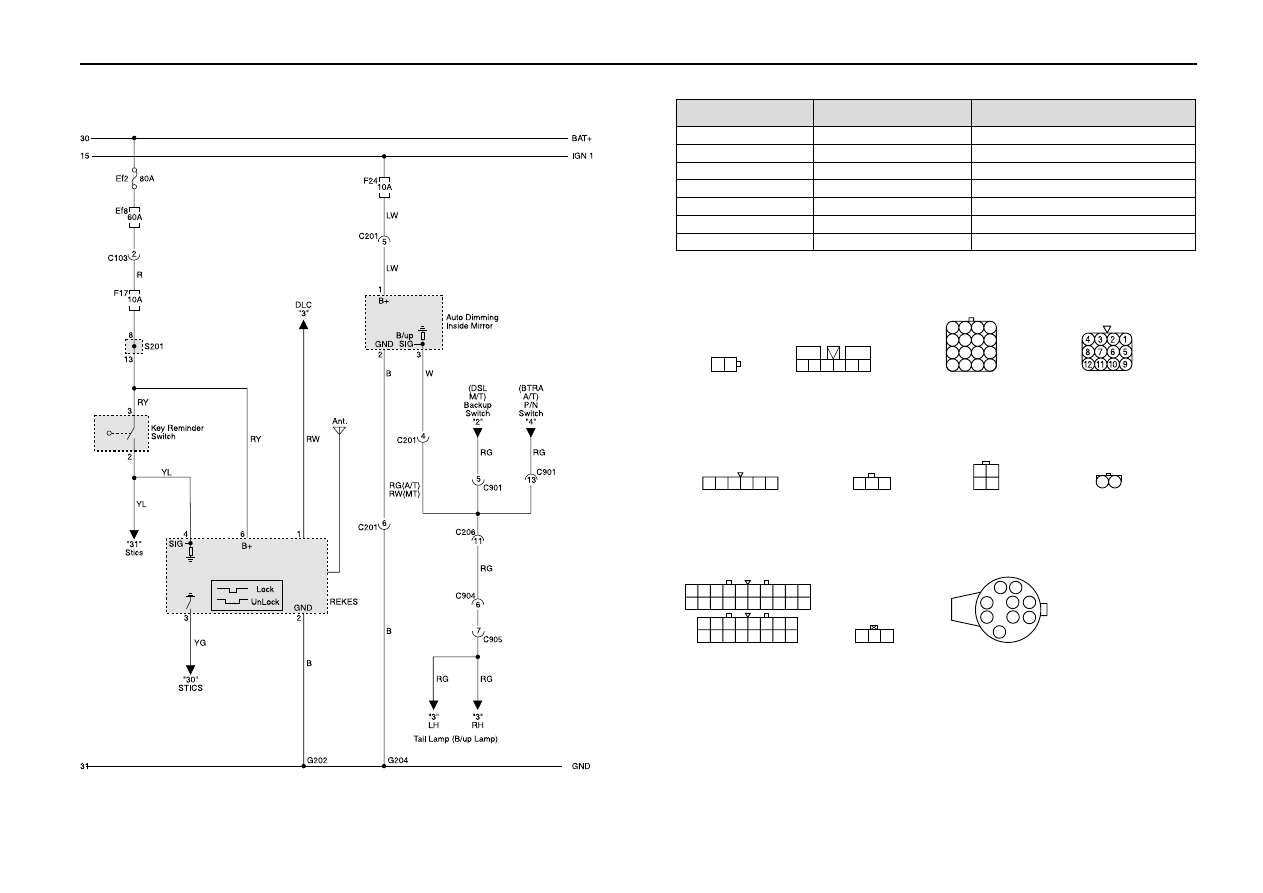

20. REKES, AUTO DIMMING ROOM MIRROR CIRCUIT

b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

Main - Engine

Main - Roof

Main - T/M

Main - T/M

Main

Main

Main

C103 (2Pin, White)

C201 (8Pin, White)

C901 (16Pin, Black)

C901 (16Pin, Black)

S201 (Black)

G202

G204

CONNECTOR(NUMBER)

CONNECTING. WIRING HARNESS

CONNECTOR POSITION

Inside The Engine Room Fuse Block

Upper The I/P Fuse Block

Upper The T/C(A/T)

Upper The T/C(M/T)

Behind The Cluster

Beside The STICS

Upper The Huber EGR

STICS

10 9 8 7 6 5 4 3 2 1
20 19 18 17 16 15 14 13 12 11

28 27 26 25 24 23 22 21
36 35 34 33 32 31 30 29

C103

W/H MAIN

C201

W/H MAIN

C901

(A/T)

W/H T/M

C905

W/H FRAME

REKES

KEY REMINDER

SWITCH

AUTO DIMMING
ROOM MIRROR

START LOCK

SWITCH (MB A/T)

P/N SWITCH

(BTRE A/T)

BACK UP

SWITCH (M/T)

1 2 3 4
5 6 7 8
9 10 11 12

13 14 15 16

1 2 3

1 2 3 4 5 6

1 2 3

7

6

1

2

4

3

8

N

P

IGN

R

D

3

9

10

1 2

3 4

1 2

1 2

2

3 4

7

1

6

8

5

5-36  ELECTRICAL WIRING DIAGRAMS

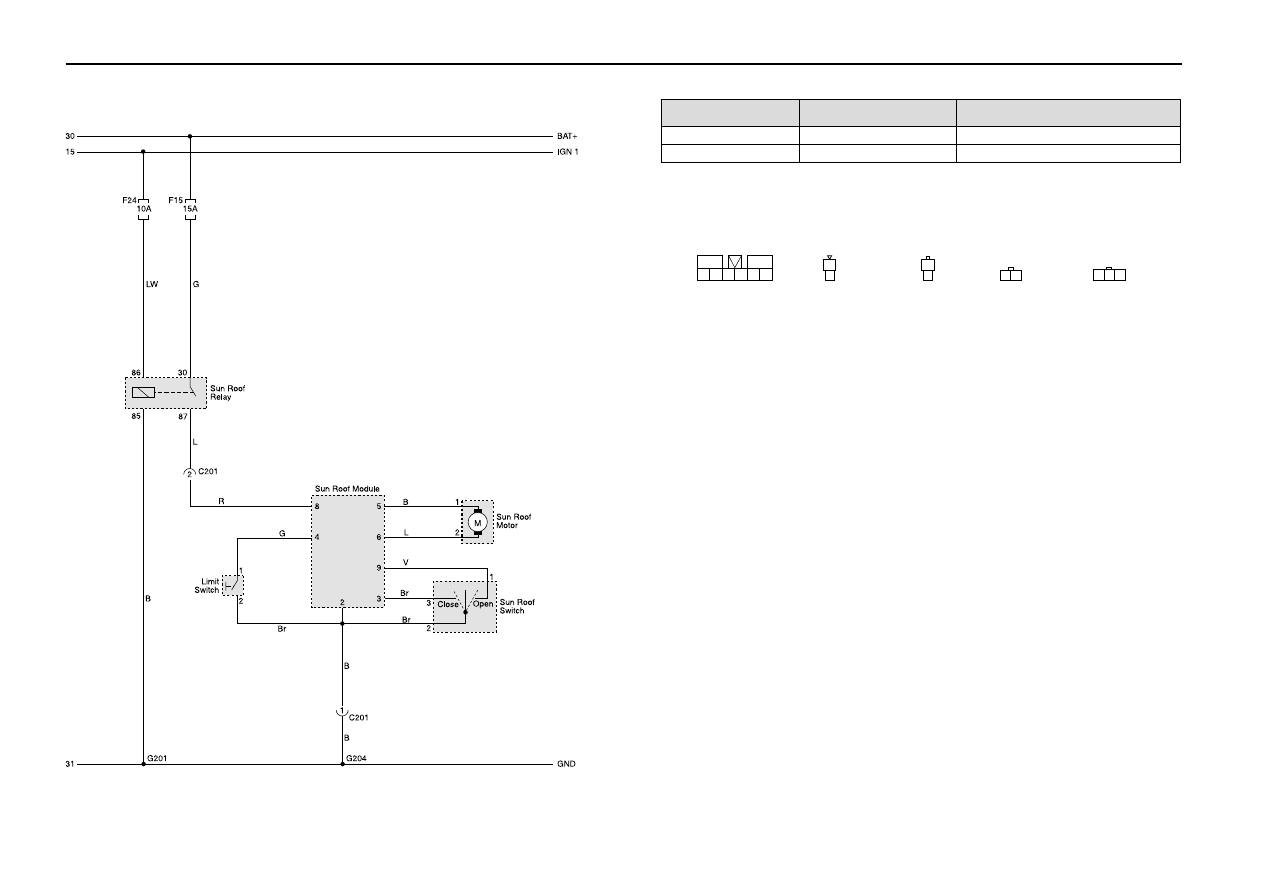

21. SUN ROOF CIRCUIT

b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

C201

W/H MAIN

a. CONNECTOR INFORMATION

C261

W/H SUN ROOF

Main-Roof

Main

C201 (8Pin, White)

G204

CONNECTOR(NUMBER)

CONNECTING. WIRING HARNESS

CONNECTOR POSITION

Upper The I/P Fuse Block

Upper The Huber EGR

4 5

7 8

1

6

2

3

2

1

1 2 3

2

1

1 2

SUN ROOF

MOTOR

LIMIT

SWITCH

SUN-ROOF

SWITCH

ELECTRICAL WIRING DIAGRAMS  5-37

a. CONNECTOR INFORMATION

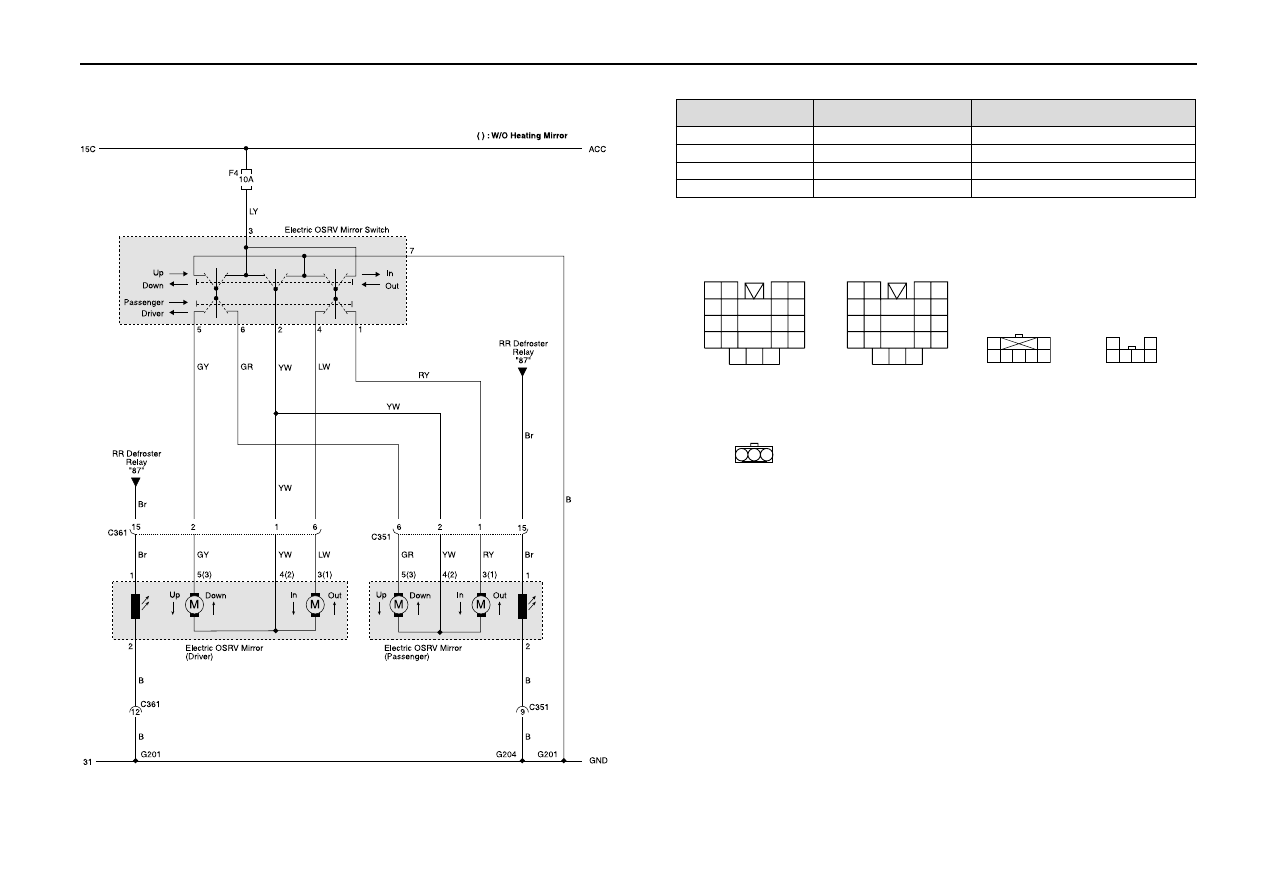

22. ELECTRIC OSRV MIRROR CIRCUIT

Main - Co-Driver

Main - Driver Door

Main

Main

C351 (22Pin, Blue)

C361 (22Pin, White)

G201

G204

CONNECTOR(NUMBER)

CONNECTING. WIRING HARNESS

CONNECTOR POSITION

Upper The I/P Fuse Block

Inside Driver Side Cowl Panel

Right The I/P Fuse Block

Upper The EGR

b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

C351

W/H

CO-

DRIVER DOOR

C361

W/H DRIVER DOOR

6

8

9

3

4

5

2

1

11

7

12

13 14

10

16

17

20 21 22

18 19

15

6

8

9

3

4

5

2

1

11

7

12

13 14

10

16

17

20 21 22

18 19

15

ELECTRIC OSRV

MIRROR SWITCH

ELECTRIC OSRV

MIRROR

(W/ HEATING MIRROR)

1
3 4 5 6 7

2

1

2

3 4 5 6

ELECTRIC OSRV MIRROR

(W/O HEATING MIRROR)

1 2 3
