ОСТОРОЖНО

Устанавливайте крышку блока предохранителей в моторном отсеке все-

гда правильно, иначе вода может попасть в блок предохранителей —

опасность повреждения автомобиля!

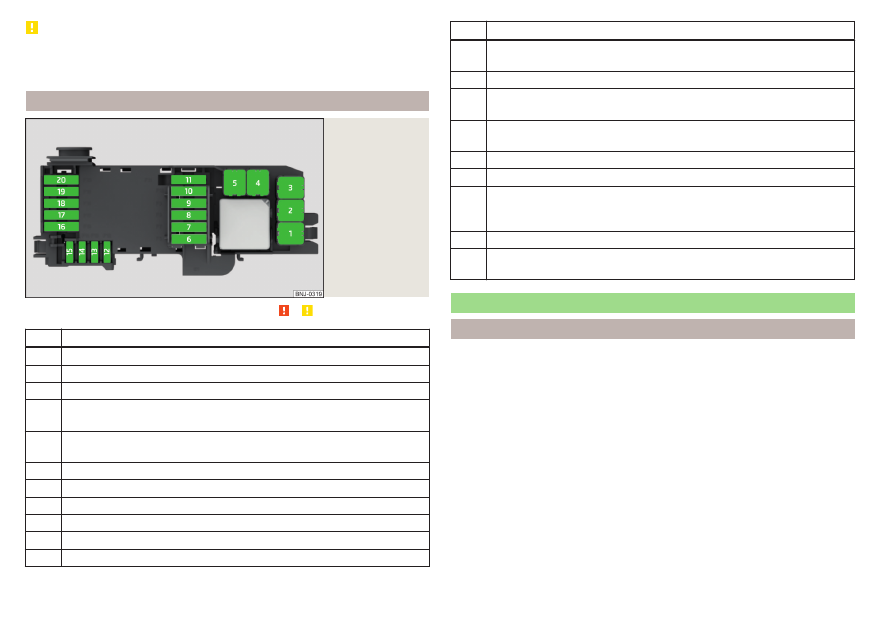

Назначение предохранителей в моторном отсеке

Илл. 251

Предохраните-

ли

Сначала прочтите и примите к сведению   и   на стр 229.

Потребители

1

Вентилятор радиатора

2

Система предварительного накаливания

3

ABS или ESC

4

Дополнительный электрический отопитель, обогрев ветрового

стекла

5

Дополнительный электрический отопитель, обогрев ветрового

стекла

6

Автоматическая коробка передач

7

Система управления двигателя

8

Стеклоочиститель ветрового стекла

9

Модуль данных аккумуляторной батареи

10

ABS или ESC

11

Вакуумный насос тормозной системы

Потребители

12

Форсунки, клапан дозирования топлива, регулятор давления топ-

лива

13

Концевой выключатель педали тормоза

14

Топливный насос, вентилятор радиатора, насос охлаждающей

жидкости, насос системы охлаждения наддувочного воздуха

15

Система управления двигателя, стабилизатор напряжения для ав-

томобилей такси

16

Стартер

17

Система управления двигателя

18

Дополнительный электрический отопитель, клапан заслонки

впускного коллектора, регулятор давления наддува, температура

масла, клапан адсорбера, клапан регулирования давления масла

19

Лямбда-зонд

20 Система предварительного накаливания, обогрев вытяжной венти-

ляции картера

Лампы накаливания

Введение

В этом руководстве по эксплуатации описывается только замена ламп, ко-

торые можно заменить самостоятельно и без осложнений. Замену осталь-

ных ламп накаливания, ксеноновых газоразрядных ламп или светодиодов

проводите на сервисном предприятии.
При неуверенности мы рекомендуем производить замену ламп накалива-

ния на сервисном предприятии или обращаться к квалифицированным

специалистам.

Перед заменой ламп накаливания выключите зажигание и всё освеще-

ние.

Неисправные лампы накаливания можно заменять лампами аналогичного

исполнения. Маркировка находится на цоколе или на колбе лампы.

После замены лампы дальнего, ближнего света или лампы в противоту-

манной фаре рекомендуем проверить регулировку фар на сервисном

предприятии.

232

Самостоятельные действия в сложных ситуациях

-------------------------------------------------------------------------------------------------------------------------------------

ВНИМАНИЕ

Перед любыми работами в моторном отсеке необходимо прочесть и

принять к сведению предупреждающие указания

» стр. 202

.

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-

жет привести к ДТП.

Лампы накаливания H7, Н8 и H15 находятся под давлением и могут

при замене лопнуть — опасность травмы! Перед заменой этих ламп мы

рекомендуем надеть перчатки и защитные очки.

Не проводите никаких работ с ксеноновыми газоразрядными лампа-

ми — это опасно для жизни!

ОСТОРОЖНО

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-

тельные загрязнения сокращают срок службы лампы накаливания). Ис-

пользуйте чистую тряпку, салфетку и т. п.

Крышку лампы накаливания следует устанавливать в фаре всегда пра-

вильно, иначе в фару может попасть вода или грязь — опасность повре-

ждения фары.

Примечание

Рекомендуем, иметь в а/м коробочку с запасными лампами накаливания.

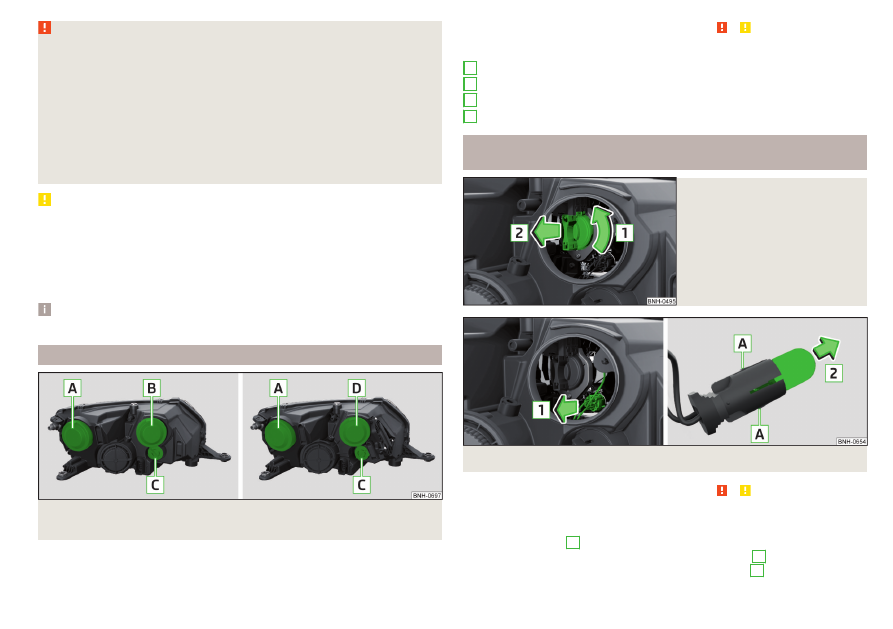

Расположение ламп накаливания в передних галогенных фарах

Илл. 252  Левая фара: галогенная фара/галогенная фара со светоди-

одными дневными ходовыми огнями

Сначала прочтите и примите к сведению   и   на стр 233.

Соответствие ламп накаливания

» илл. 252

Ближний свет
Дальний свет, дневной режим освещения и габаритный огонь
Указатель поворота
Дальний свет

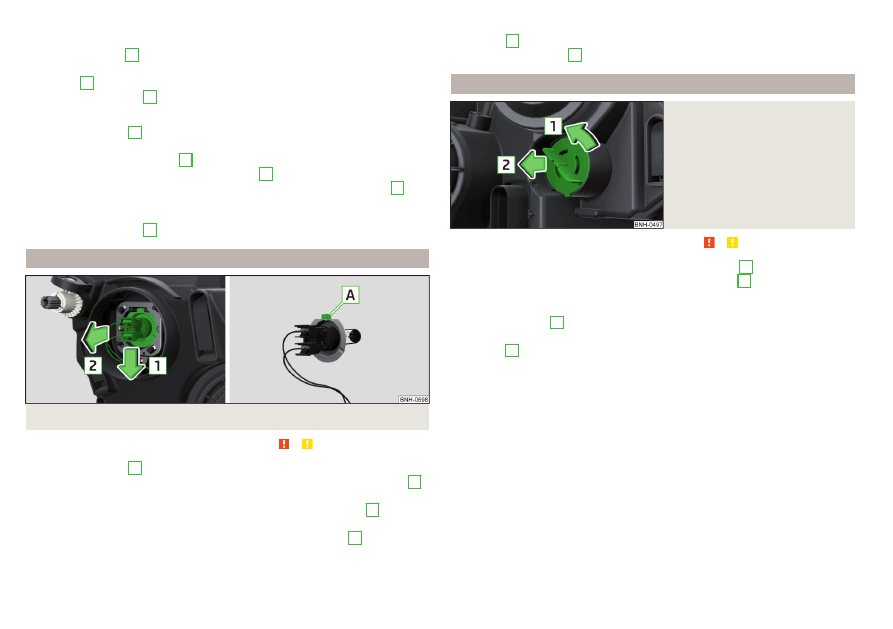

Замена лампы дальнего света, дневного ходового огня и

габаритного огня (галогенные фары)

Илл. 253

Замена лампы дальнего све-

та / дневного ходового огня

Илл. 254  Замена ламп габаритных огней

Сначала прочтите и примите к сведению   и   на стр 233.

Извлечение/установка лампы накаливания дальнего света и дневного

ходового огня

Снимите крышку

B



» илл. 252

 на стр. 233.

Поверните патрон с лампой в направлении стрелки

1



» илл. 253

.

Извлеките патрон с лампой в направлении стрелки

2

.

A
B
C
D

233

Предохранители и лампы накаливания

-------------------------------------------------------------------------------------------------------------------------------------

Замените лампу в патроне.

Вставьте патрон с новой лампой накаливания в направлении, противопо-

ложном стрелке

2

, в фару.

Поверните патрон с новой лампой в направлении, противоположном

стрелке

1

 до упора.

Установите крышку

B



» илл. 252

 на стр. 233.

Извлечение/установка лампы накаливания габаритного огня

Снимите крышку

B



» илл. 252

 на стр. 233.

Извлеките патрон с лампой накаливания, покачивая из стороны в сторо-

ну, в направлении стрелки

1



» илл. 254

.

Возьмитесь за патрон с лампой в области

A

.

Извлеките неисправную лампу из патрона в направлении стрелки

2

.

Установите новую лампу накаливания в патрон до упора.

Вставьте патрон с лампой накаливания в фару.

Установите крышку

B



» илл. 252

 на стр. 233.

Замена лампы накаливания ближнего света

Илл. 255  Замена лампы накаливания ближнего света

Сначала прочтите и примите к сведению   и   на стр 233.

Снимите крышку

A



» илл. 252

 на стр. 233.

Разблокируйте разъём с лампой накаливания в направлении стрелки

1

» илл. 255

.

Выньте разъём с лампой накаливания в направлении стрелки

2

.

Отсоедините разъём.

Подсоедините разъём к новой лампе так, чтобы фиксатор

A

 на лампе

был направлен вверх.

Вставьте разъём с лампой накаливания в фару против направления

стрелки

2

 до надёжной фиксации.

Установите крышку

A



» илл. 252

 на стр. 233.

Замена лампы накаливания в переднем указателе поворота

Илл. 256

Замена лампы накаливания в

переднем указателе поворота

Сначала прочтите и примите к сведению   и   на стр 233.

Поверните патрон с лампой в направлении стрелки

1



» илл. 256

.

Извлеките патрон с лампой в направлении стрелки

2

.

Замените лампу в патроне.

Вставьте патрон с новой лампой накаливания в направлении, противопо-

ложном стрелке

2

, в фару.

Поверните патрон с новой лампой в направлении, противоположном

стрелке

1

 до упора.

234

Самостоятельные действия в сложных ситуациях

-------------------------------------------------------------------------------------------------------------------------------------

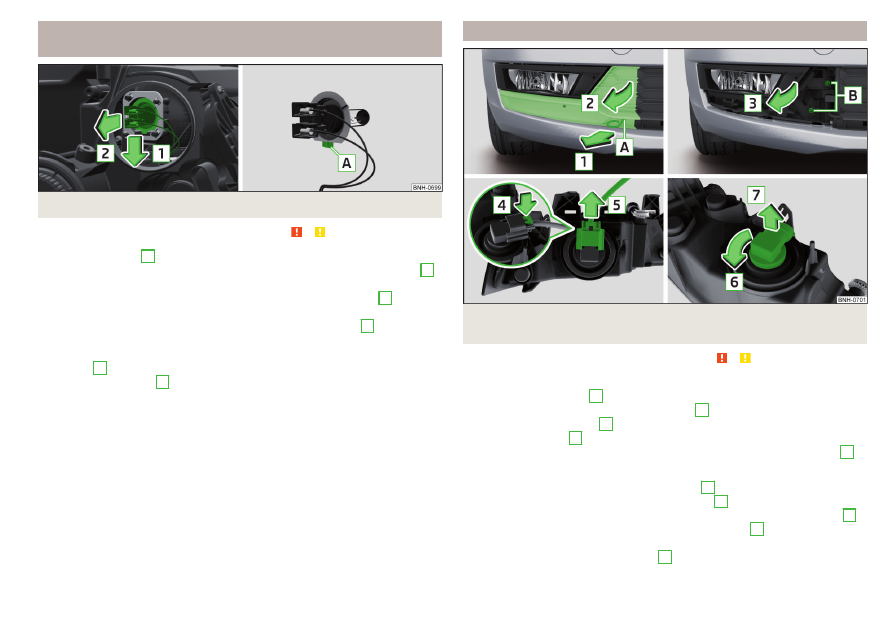

Замена лампы накаливания дальнего света (галогенная фара со

светодиодными дневными ходовыми огнями)

Илл. 257  Замена лампы дальнего света

Сначала прочтите и примите к сведению   и   на стр 233.

Снимите крышку

D



» илл. 252

 на стр. 233.

Разблокируйте разъём с лампой накаливания в направлении стрелки

1

» илл. 257

.

Выньте разъём с лампой накаливания в направлении стрелки

2

.

Отсоедините разъём.

Подсоедините разъём к новой лампе так, чтобы фиксатор

A

 на лампе

был направлен вниз.

Вставьте разъём с лампой накаливания в фару против направления

стрелки

2

 до надёжной фиксации.

Установите крышку

D



» илл. 252

 на стр. 233.

Замена лампы противотуманной фары

Илл. 258  Извлечение противотуманной фары / замена лампы нака-

ливания

Сначала прочтите и примите к сведению   и   на стр 233.

Снятие защитной решётки и фары

Вставьте в отверстие

A



» илл. 258

 съёмник колёсных колпаков.

Потянув съёмник в направлении стрелки

1

, снимите защитную решётку

в направлении стрелки

2

.

Выверните винты

В

 с помощью отвёртки из бортового инструмента.

Осторожно снимите противотуманную фару в направлении стрелки

3

.

Замена лампы

Нажмите фиксатор на разъёме по стрелке

4

.

Отсоедините разъём в направлении стрелки

5

.

Поверните патрон вместе с лампой до упора в направлении стрелки

6

.

Извлеките патрон с лампой в направлении стрелки

7

.

Вставьте новый патрон с лампой в фару и поверните до упора в направ-

лении, противоположном стрелке

6

.

Подсоедините разъём.

235

Предохранители и лампы накаливания

-------------------------------------------------------------------------------------------------------------------------------------
