ВНИМАНИЕ (продолжение)

■

Незакреплённый груз может попасть на раскрывающуюся подушку

безопасности и причинить травмы — опасно для жизни!

■

При перевозке предметов в багажном отсеке, увеличенном за счёт

складывания спинки сиденья, следите за тем, чтобы эти предметы бы-

ли уложены и закреплены так, чтобы они не могли представлять опас-

ности для пассажира на оставшемся заднем сиденье.

ОСТОРОЖНО

■

Никогда не превышайте максимально допустимую нагрузку на элементы

крепления, сетки, крючки и т. п. — опасность повреждения.

■

Загружайте автомобиль так, чтобы перевозимые предметы не повредили

нити обогрева заднего стекла.

■

Не помещайте в сетки или вещевые отделения в багажном отсеке ника-

кие предметы с острыми краями — они могут повредить сетки и вещевые

отделения.

■

Укладывайте предметы в вещевые отделения осторожно, не допуская

концентрации нагрузки в отдельных точках — опасность повреждения ве-

щевых отделений.

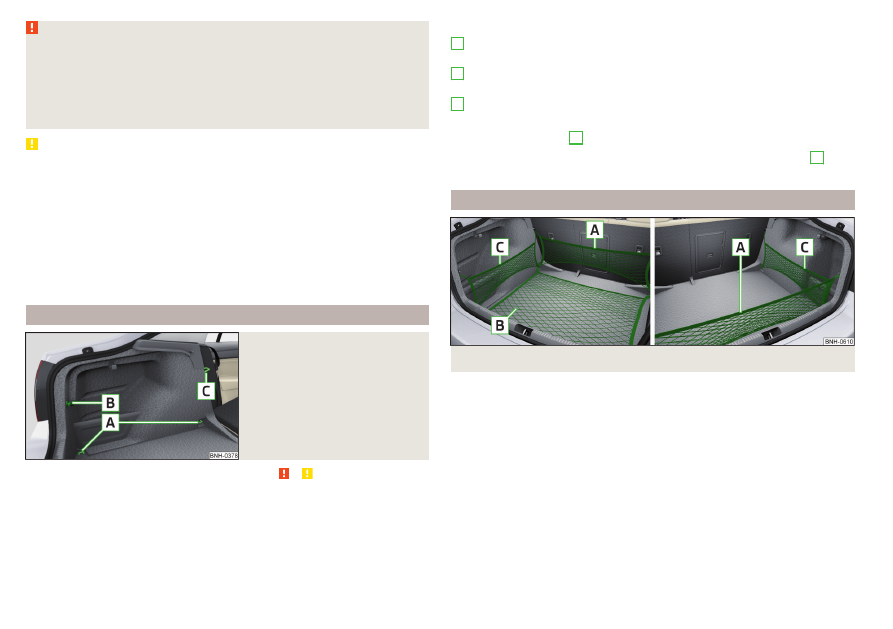

Крепёжные элементы

Илл. 91

Крепёжные элементы



Сначала прочтите и примите к сведению   и   на стр 81.

Крепёжные элементы расположены в багажном отсеке с обеих сторон.

Обзор элементов крепления

» илл. 91

Крепёжные проушины для закрепления груза, багажных сеток и мно-

гофункциональной сумки
Крепёжный элемент для закрепления груза, багажных сеток и много-

функциональной сумки
Крепёжная проушина для закрепления багажных сеток и многофунк-

циональной сумки

Крепёжная проушина

C

 находится за откидной спинкой заднего сиденья.

Максимально допустимая статическая нагрузка на одну проушину

A

 со-

ставляет 350 кг.

Багажные сетки

Илл. 92  Примеры крепления сеток



A

B

C

82

Управление

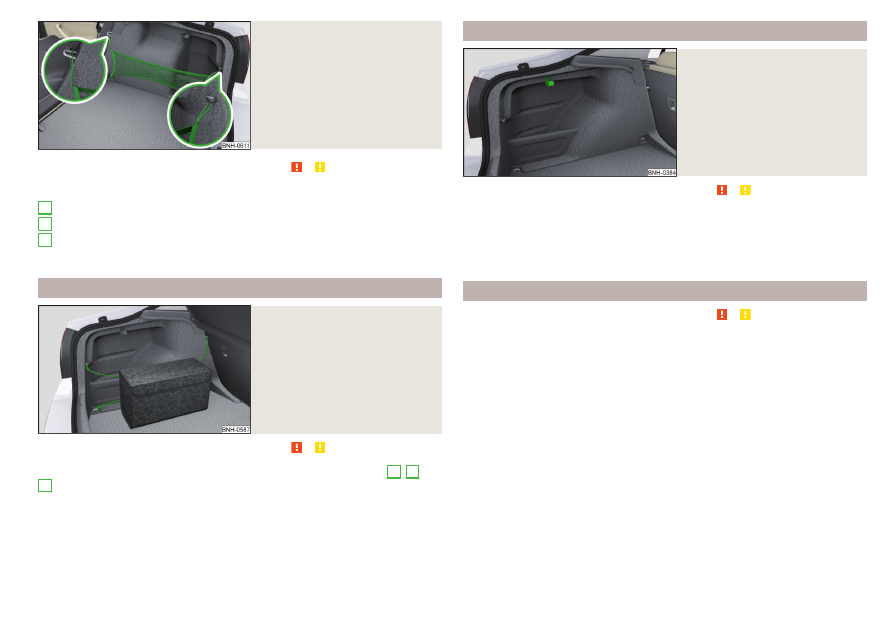

Илл. 93

Крепление продольного кар-

мана



Сначала прочтите и примите к сведению   и   на стр 81.

Примеры крепления сеток

» илл. 92

 и

» илл. 93

Поперечный карман
Напольная сетка
Продольный карман

Максимально допустимая нагрузка на багажные сетки составляет 1,5 кг.

Многофункциональная сумка

Илл. 94

Закрепление многофункцио-

нальной сумки



Сначала прочтите и примите к сведению   и   на стр 81.

Сумка

» илл. 94

 может быть закреплена за крепёжные элементы

A

,

B

 и

C



» илл. 91

 на стр. 82.

Максимально допустимая нагрузка на закреплённую на крепёжных эле-

ментах сумку составляет 3 кг.

A
B
C

Крючки

Илл. 95

Крючок



Сначала прочтите и примите к сведению   и   на стр 81.

Но обеих боковых стенках багажного отсека расположено по одному

крючку для подвешивания небольших предметов, например сумок и т. п.

» илл. 95

.

Максимально допустимая нагрузка на крючок составляет 7,5 кг.

Двусторонний фальшпол



Сначала прочтите и примите к сведению   и   на стр 81.

В багажном отсеке может находиться двусторонний фальшпол. С одной

стороны фальшпол имеет текстильное покрытие, с другой — моющееся

(удобно для перевозки мокрых или грязных вещей).

83

Перевозка багажа

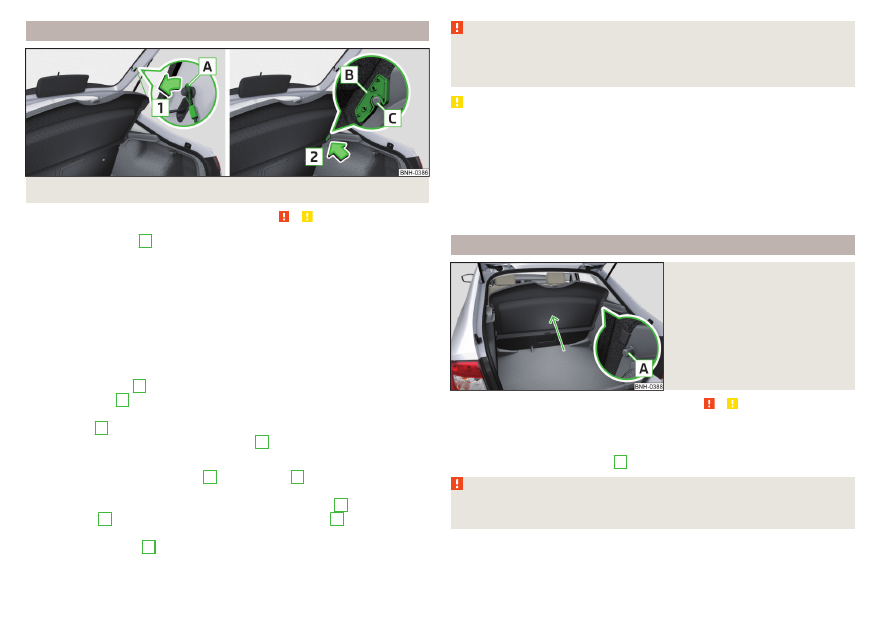

Полка багажного отсека

Илл. 96  Снятие полки багажного отсека



Сначала прочтите и примите к сведению   и   на стр 81.

Если подвесы полки

А



» илл. 96

 зацеплены за крышку багажного отсека,

то при её открывании полка багажного отсека (далее просто полка) будет

подниматься.
Полку можно снять и вынуть из автомобиля или при необходимости уста-

новить вертикально за спинкой заднего сиденья в так называемое «парко-

вочное положение»

» илл. 97

 на стр. 84

Максимально допустимая нагрузка на полку багажного отсека составляет

1 кг.

Снятие

›

Снимите подвесы

A

 с обеих сторон крышки багажного отсека в направ-

лении стрелки

1



» илл. 96

.

›

Удерживая полку поднятой, нажмите на нижнюю часть полки в области

креплений

C

 с обеих сторон.

›

Снимите крышку в направлении стрелки

2

.

Установка

›

Расположите крепления полки

B

 над опорами

C

 на обивке боковин

» илл. 96

.

›

Нажмите на верхнюю часть полки в области креплений

C

 с обеих сто-

рон. Гнёзда

B

 должны зафиксироваться в креплениях

C

 с обеих сторон

багажного отсека.

›

Закрепите подвесы

A

 с обеих сторон крышки багажного отсека.

ВНИМАНИЕ

Во время движения автомобиля на полке не должны находиться ника-

кие предметы — опасность трав при резком торможении или столкно-

вении!

ОСТОРОЖНО

■

Перекос полки может привести к повреждению обивки боковин и самой

полки, чтобы его избежать, необходимо соблюдать следующее:

■

Полка всегда должна быть правильно установлена, а высота багажа не

должна превышать высоту полки.

■

В поднятом положении полка не должна быть перекошена в уплотни-

теле проёма крышки багажного отсека.

■

В зазоре между спинкой сиденья и поднятой полкой не должно быть

никаких предметов.

«Парковочное положение» полки багажного отсека

Илл. 97

Укладка полки багажного от-

сека за спинкой заднего сиде-

нья



Сначала прочтите и примите к сведению   и   на стр 81.

Полку можно убрать за спинку заднего сиденья.

›

Вставьте снятую полку багажного отсека в промежуток между спинкой

заднего сиденья и пальцами

A



» илл. 97

.

ВНИМАНИЕ

Полка багажного отсека, убранная в «парковочное положение» ограни-

чивает водителю обзорность назад.

84

Управление

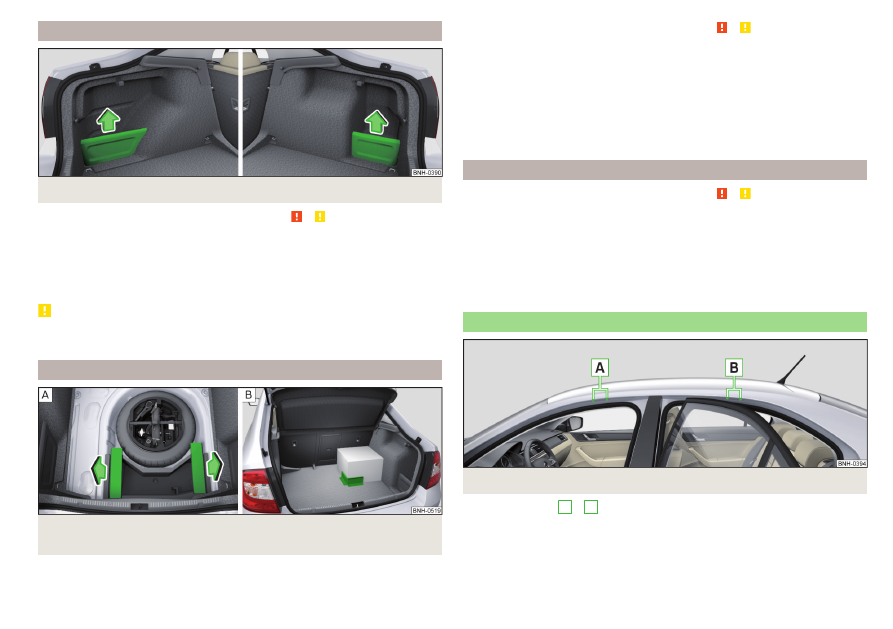

Вещевые отсеки в багажном отсеке

Илл. 98  Снятие крышки левого/правого вещевого отделения



Сначала прочтите и примите к сведению   и   на стр 81.

Вещевые отделения со съёмной крышкой предназначены для хранения

мелких предметов массой до 1,5 кг.

›

Снятие: возьмитесь за верхнюю часть крышки и извлеките её в направ-

лении стрелки

» илл. 98

.

ОСТОРОЖНО

Будьте осторожны при обращении с крышкой вещевого отделения, чтобы

не повредить её или облицовку багажного отсека.

Элементы крепления Cargo

Илл. 99  Извлечение элементов крепления Cargo / пример фиксации

груза с помощью элементов крепления Cargo



Сначала прочтите и примите к сведению   и   на стр 81.

Элементы крепления Cargo предназначены для закрепления предметов

общей массой до 8 кг.

›

Перед использованием извлеките элементы Cargo в направлении стре-

лок

» илл. 99

 - .

›

Закрепите предмет багажа с помощью элементов Cargo как можно бли-

же к задним сиденьям

» илл. 99

 — .

›

После использования уложите элементы Cargo на прежнее место.

Автомобили категории N1



Сначала прочтите и примите к сведению   и   на стр 81.

В автомобилях категории N1, не оборудованных защитной решёткой, для

крепления груза следует использовать петли и проушины, соответствую-

щие стандарту EN 12195 (1–4).
Для надёжной эксплуатации автомобиля электропроводка должна быть

исправна. Поэтому необходимо следить, чтобы она не была повреждена

при раскладке багажного отсека, а также или загрузке и разгрузке.

Точки крепления поперечных рейлингов

Илл. 100  Точки крепления

Точки крепления

A

 и

B

 расположены с обеих сторон автомобиля

» илл. 100

.

Снятие/установка поперечин крыши производится согласно их инструк-

ции.


