Skoda Rapid (МКП, двигатель 1,0 л / 81 кВт TSI) 2018 года. Руководство - часть 59





ВНИМАНИЕ

Перед любыми работами в моторном отсеке необходимо прочесть и

принять к сведению предупреждающие указания

» стр. 202

.

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-

жет привести к ДТП.

Лампы накаливания H7, Н8 и H15 находятся под давлением и могут

при замене лопнуть — опасность травмы! Перед заменой этих ламп мы

рекомендуем надеть перчатки и защитные очки.

Не проводите никаких работ с ксеноновыми газоразрядными лампа-

ми — это опасно для жизни!

ОСТОРОЖНО

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-

тельные загрязнения сокращают срок службы лампы накаливания). Ис-

пользуйте чистую тряпку, салфетку и т. п.

Крышку лампы накаливания следует устанавливать в фаре всегда пра-

вильно, иначе в фару может попасть вода или грязь — опасность повре-

ждения фары.

Примечание

Рекомендуем, иметь в а/м коробочку с запасными лампами накаливания.

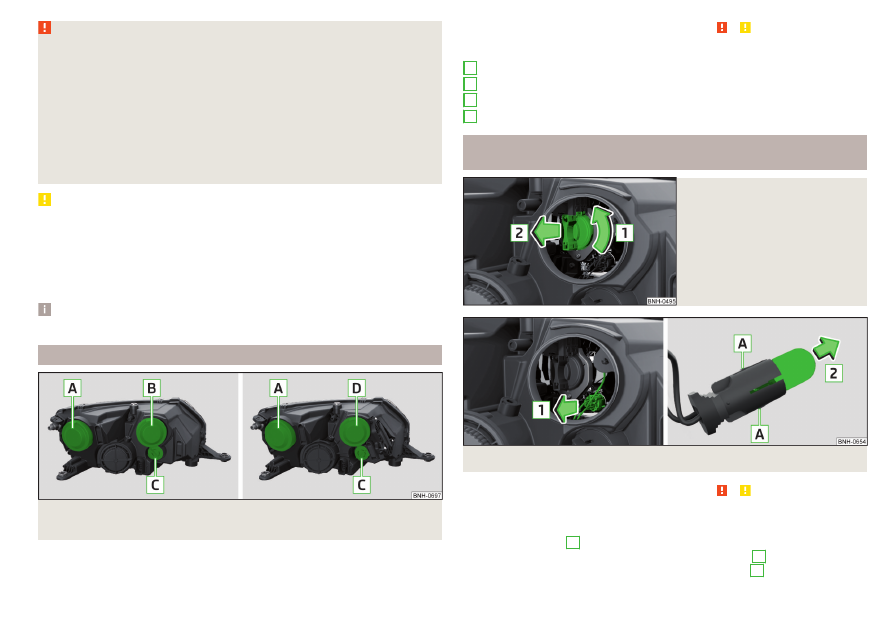

Расположение ламп накаливания в передних галогенных фарах

Илл. 252  Левая фара: галогенная фара/галогенная фара со светоди-

одными дневными ходовыми огнями

Сначала прочтите и примите к сведению   и   на стр 233.

Соответствие ламп накаливания

» илл. 252

Ближний свет
Дальний свет, дневной режим освещения и габаритный огонь
Указатель поворота
Дальний свет

Замена лампы дальнего света, дневного ходового огня и

габаритного огня (галогенные фары)

Илл. 253

Замена лампы дальнего све-

та / дневного ходового огня

Илл. 254  Замена ламп габаритных огней

Сначала прочтите и примите к сведению   и   на стр 233.

Извлечение/установка лампы накаливания дальнего света и дневного

ходового огня

Снимите крышку

B



» илл. 252

 на стр. 233.

Поверните патрон с лампой в направлении стрелки

1



» илл. 253

.

Извлеките патрон с лампой в направлении стрелки

2

.

A
B
C
D

233

Предохранители и лампы накаливания

Замените лампу в патроне.

Вставьте патрон с новой лампой накаливания в направлении, противопо-

ложном стрелке

2

, в фару.

Поверните патрон с новой лампой в направлении, противоположном

стрелке

1

 до упора.

Установите крышку

B



» илл. 252

 на стр. 233.

Извлечение/установка лампы накаливания габаритного огня

Снимите крышку

B



» илл. 252

 на стр. 233.

Извлеките патрон с лампой накаливания, покачивая из стороны в сторо-

ну, в направлении стрелки

1



» илл. 254

.

Возьмитесь за патрон с лампой в области

A

.

Извлеките неисправную лампу из патрона в направлении стрелки

2

.

Установите новую лампу накаливания в патрон до упора.

Вставьте патрон с лампой накаливания в фару.

Установите крышку

B



» илл. 252

 на стр. 233.

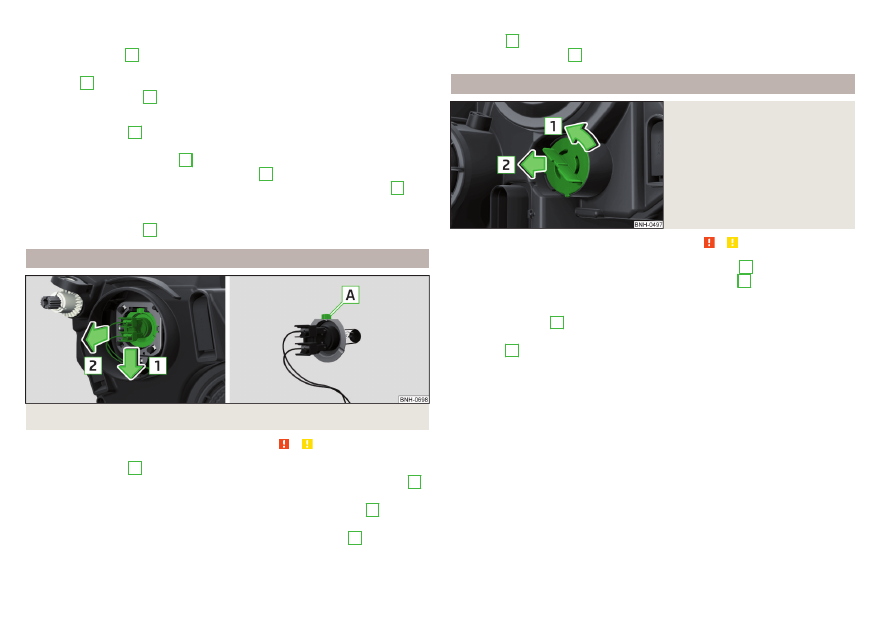

Замена лампы накаливания ближнего света

Илл. 255  Замена лампы накаливания ближнего света

Сначала прочтите и примите к сведению   и   на стр 233.

Снимите крышку

A



» илл. 252

 на стр. 233.

Разблокируйте разъём с лампой накаливания в направлении стрелки

1

» илл. 255

.

Выньте разъём с лампой накаливания в направлении стрелки

2

.

Отсоедините разъём.

Подсоедините разъём к новой лампе так, чтобы фиксатор

A

 на лампе

был направлен вверх.

Вставьте разъём с лампой накаливания в фару против направления

стрелки

2

 до надёжной фиксации.

Установите крышку

A



» илл. 252

 на стр. 233.

Замена лампы накаливания в переднем указателе поворота

Илл. 256

Замена лампы накаливания в

переднем указателе поворота

Сначала прочтите и примите к сведению   и   на стр 233.

Поверните патрон с лампой в направлении стрелки

1



» илл. 256

.

Извлеките патрон с лампой в направлении стрелки

2

.

Замените лампу в патроне.

Вставьте патрон с новой лампой накаливания в направлении, противопо-

ложном стрелке

2

, в фару.

Поверните патрон с новой лампой в направлении, противоположном

стрелке

1

 до упора.

234

Самостоятельные действия в сложных ситуациях

Замена лампы накаливания дальнего света (галогенная фара со

светодиодными дневными ходовыми огнями)

Илл. 257  Замена лампы дальнего света

Сначала прочтите и примите к сведению   и   на стр 233.

Снимите крышку

D



» илл. 252

 на стр. 233.

Разблокируйте разъём с лампой накаливания в направлении стрелки

1

» илл. 257

.

Выньте разъём с лампой накаливания в направлении стрелки

2

.

Отсоедините разъём.

Подсоедините разъём к новой лампе так, чтобы фиксатор

A

 на лампе

был направлен вниз.

Вставьте разъём с лампой накаливания в фару против направления

стрелки

2

 до надёжной фиксации.

Установите крышку

D



» илл. 252

 на стр. 233.

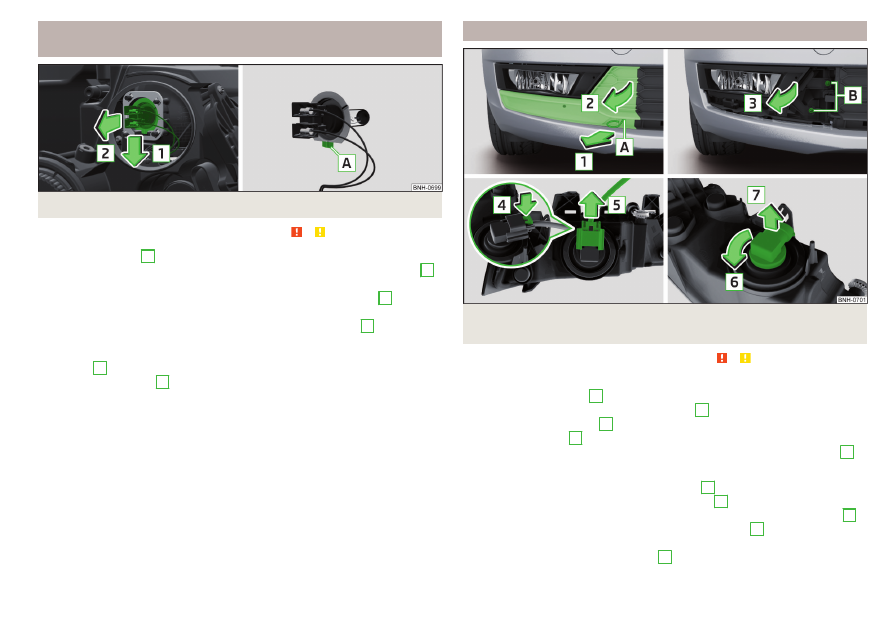

Замена лампы противотуманной фары

Илл. 258  Извлечение противотуманной фары / замена лампы нака-

ливания

Сначала прочтите и примите к сведению   и   на стр 233.

Снятие защитной решётки и фары

Вставьте в отверстие

A



» илл. 258

 съёмник колёсных колпаков.

Потянув съёмник в направлении стрелки

1

, снимите защитную решётку

в направлении стрелки

2

.

Выверните винты

В

 с помощью отвёртки из бортового инструмента.

Осторожно снимите противотуманную фару в направлении стрелки

3

.

Замена лампы

Нажмите фиксатор на разъёме по стрелке

4

.

Отсоедините разъём в направлении стрелки

5

.

Поверните патрон вместе с лампой до упора в направлении стрелки

6

.

Извлеките патрон с лампой в направлении стрелки

7

.

Вставьте новый патрон с лампой в фару и поверните до упора в направ-

лении, противоположном стрелке

6

.

Подсоедините разъём.

235

Предохранители и лампы накаливания

Установка фары и защитной решётки

Вставьте противотуманную фару в направлении, противоположном на-

правлению стрелки

3



» илл. 258

, и прикрутите её.

Установите защитную решётку и осторожно прижмите её до фиксации.

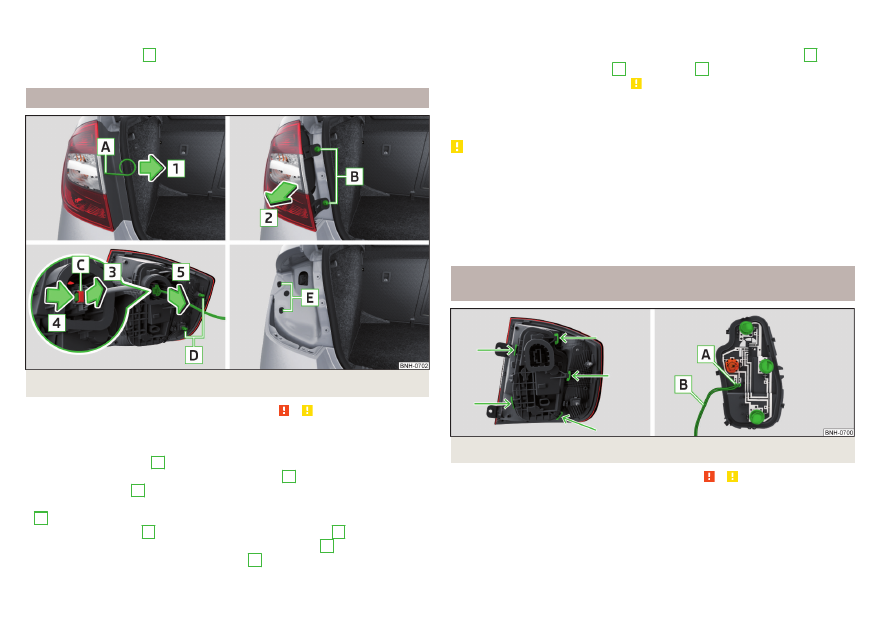

Снятие и установка заднего фонаря

Илл. 259  Снятие фонаря / отсоединение разъёма

Сначала прочтите и примите к сведению   и   на стр 233.

Снятие

Откройте крышку багажного отсека.

Вставьте в отверстие

A



» илл. 259

 съёмник колёсных колпаков.

Снимите крышку, потянув за крюк по стрелке

1

.

Выверните винты

В

 с помощью ключа из бортового инструмента.

Возьмитесь за фонарь и осторожно снимите его в направлении стрелки

2

.

Оттяните фиксатор

C

 разъёма в направлении стрелки

3

.

Отожмите фиксатор разъёма в направлении стрелки

4

 и осторожно из-

влеките разъём в направлении стрелки

5

.

Установка

Подсоедините разъём к фонарю и надёжно зафиксируйте.

Закрепите фиксатор в направлении, противоположном стрелке

3

.

Вставьте фонарь выступами

D

 в отверстия

E

 в кузове

» илл. 259

.

Осторожно прижмите фонарь

»

.

Привинтите фонарь и установите крышку. Накладка должна надёжно за-

фиксироваться.

Закройте крышку багажного отсека.

ОСТОРОЖНО

Следите за тем, чтобы при повторной установке не зажать жгут прово-

дов между кузовом и фонарём — опасность повреждения электрообору-

дования и проникновения воды.

Если нет уверенности в том, что жгут проводов не был защемлён, реко-

мендуется обратиться на сервисное предприятие для проверки фонаря.

При снятии и установке заднего фонаря не повредите лакокрасочное по-

крытие и задний фонарь.

Замена ламп накаливания в заднем фонаре: вариант 1 (со

светодиодными габаритными огнями)

Илл. 260  Наружная часть фонаря / колодка ламп

Сначала прочтите и примите к сведению   и   на стр 233.

Разблокировать колодку в местах, указанных стрелками,

» илл. 260

 и из-

влечь её из фонаря.

Поверните соответствующую лампу накаливания против часовой стрел-

ки до упора и извлеките её из колодки.

Вставьте новую лампу накаливания в колодку и поверните до упора по

часовой стрелке.

236

Самостоятельные действия в сложных ситуациях
