Skoda Rapid (двигатель 1,6 л/66 кВт MPI) 2018 года. Руководство - часть 6

IL-SU

Посадочное место подходит для детских сидений с системой крепления  категории «полууниверсальное». Категория

«полууниверсальное» означает, что детское сиденье с системой крепления  разрешено к установке в ваш автомобиль. См. перечень авто-

мобилей, прилагаемый к детскому сиденью.

IUF

Сиденье пригодно для установки детского сиденья с системой крепления  категории «универсальное» и крепления с помощью верхнего

ремня  .

X

Сиденье не оборудовано проушинами для системы .

Проушины системы крепления  

Илл. 18

Проушины системы крепления


 



  представляет собой систему крепления, которая ограничивает

перемещения верхней части детского сиденья.
Проушины

А

 для крепления верхнего ремня фиксации детского сиденья

с системой   находятся на обратной стороне спинки задних сиде-

ний

» илл. 18

.

ВНИМАНИЕ

■

При установке/снятии детского сиденья с системой   обяза-

тельно учитывайте инструкцию производителя детского сиденья.

■

Детские сиденья с системой   используйте только на сиде-

ньях, оснащенных проушинами с логотипом  .

■

За одну проушину следует крепить всегда только один ремень одно-

го детского сиденья.

28

Безопасность

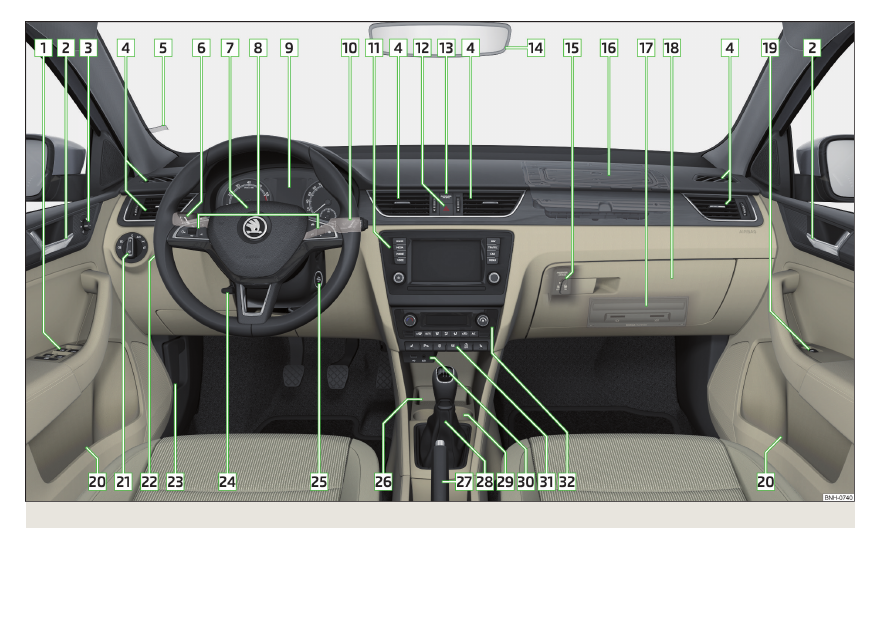

Илл. 19  Пример вида места водителя на автомобиле c левосторонним расположением рулевого управления

30

Управление

Контрольные приборы и контрольные лампы

Комбинация приборов



Введение

Илл. 20  Комбинация приборов: вариант 1

Илл. 21  Комбинация приборов: вариант 2

Тахометр

» стр. 32

:

▶

с контрольными лампами

» стр. 33

Дисплей

» стр. 43

1

2

Спидометр:

▶

с контрольными лампами

» стр. 33

Панель с контрольными лампами

» стр. 33

Клавиша для:

▶

установки текущего времени

» стр. 43

▶

сброса счётчика суточного пробега (trip)

» стр. 43

▶

индикации пробега и времени, оставшегося до очередного ТО

» стр. 49

Указатель температуры охлаждающей жидкости

» стр. 33

Указатель уровня топлива

» стр. 33

Яркость подсветки комбинации приборов автоматически регулируется в

зависимости от уровня внешней освещённости. Если в условиях недоста-

точной видимости не горит ближний свет, то яркость подсветки уменьша-

ется, чтобы обратить внимание водителя на необходимость включить свет.
Яркость подсветки комбинации приборов можно регулировать в меню

системы Infotainment



 →  → Освещение.

Тахометр

Тахометр

1



» илл. 20

 на стр. 32 или

» илл. 21

 на стр. 32 показывает теку-

щую частоту вращения двигателя, в оборотах в минуту.
Начало красной зоны на шкале тахометра соответствует максимально до-

пустимому числу оборотов для прошедшего обкатку и прогретого двига-

теля.
Переключайтесь на более высокую передачу или переводите селектор

автоматической коробки передач в положение D/S раньше, чем стрелка

тахометра достигнет красной зоны.
Для поддержания оптимальной частоты вращения двигателя следуйте ре-

комендациям по выбору передачи

» стр. 44

.

ОСТОРОЖНО

Стрелку тахометра можно доводить до красной зоны только на очень ко-

роткое время — опасность повреждения двигателя!

3

4
5

6
7

32

Управление

Указатель температуры охлаждающей жидкости

Илл. 22

Указатель температуры охла-

ждающей жидкости

Действительно для автомобилей с комбинацией приборов — вариант 1

» илл. 20

 на стр. 32.

Указатель

» илл. 22

 работает только при включённом зажигании.

Холодный двигатель — когда стрелка находится в секторе

A

, двигатель

ещё не прогрелся до своей рабочей температуры. Избегайте работы дви-

гателя на высоких оборотах и чрезмерной нагрузки на двигатель.
Рабочая температура — стрелка находится в секторе

B

.

Высокая температура — когда стрелка находится в секторе

C

, темпера-

тура охлаждающей жидкости слишком высокая, в комбинации приборов

загорается контрольная лампа 

» стр. 40

.

Указатель уровня топлива

Илл. 23  Указатель уровня топлива: в комбинации приборов / на дис-

плее в комбинации приборов

Указатель

» илл. 23

 работает только при включённом зажигании.

Объём топливного бака составляет около 55 литров.
Когда запас топлива в топливном баке уменьшается до резервного

A

 или

B

, в комбинации приборов загорается контрольная лампа





» стр. 38

.

ВНИМАНИЕ

Для исправной работы систем автомобиля, а значит, и безопасной езды

в топливном баке должно быть достаточно топлива. Никогда не ездите

до полной выработки топлива из бака — опасность аварии!

ОСТОРОЖНО

Никогда не ездите до полной выработки топлива из бака! Из-за перебоев в

подаче топлива возможны пропуски воспламенения, что, в свою очередь,

может привести к серьёзным повреждениям двигателя и системы выпуска

отработавших газов.

Примечание

Стрелка  рядом с символом  в указателе уровня топлива указывает на

место расположения заливной горловины топливного бака — на правой

стороне автомобиля.

Контрольные лампы



Введение



Стояночный тормоз

» стр. 35



Тормозная система

» стр. 35



Сигнальная лампа передних ремней без-

опасности

» стр. 35







Усилитель рулевого управления

Блокировка рулевой колонки (запуск двига-

теля кнопкой пуска)

» стр. 35



ESC (поддерж. курс. устойч.)

Антипробуксовочная система (ASR)

» стр. 36



Антипробуксовочная система (ASR) выклю-

чена

» стр. 36



Антиблокировочная система (ABS)

» стр. 36



задний противотуманный фонарь;

» стр. 36



33

Контрольные приборы и контрольные лампы
