Skoda Octavia II: Elektrische Schaltungen - Teil 75
OCTAVIA II

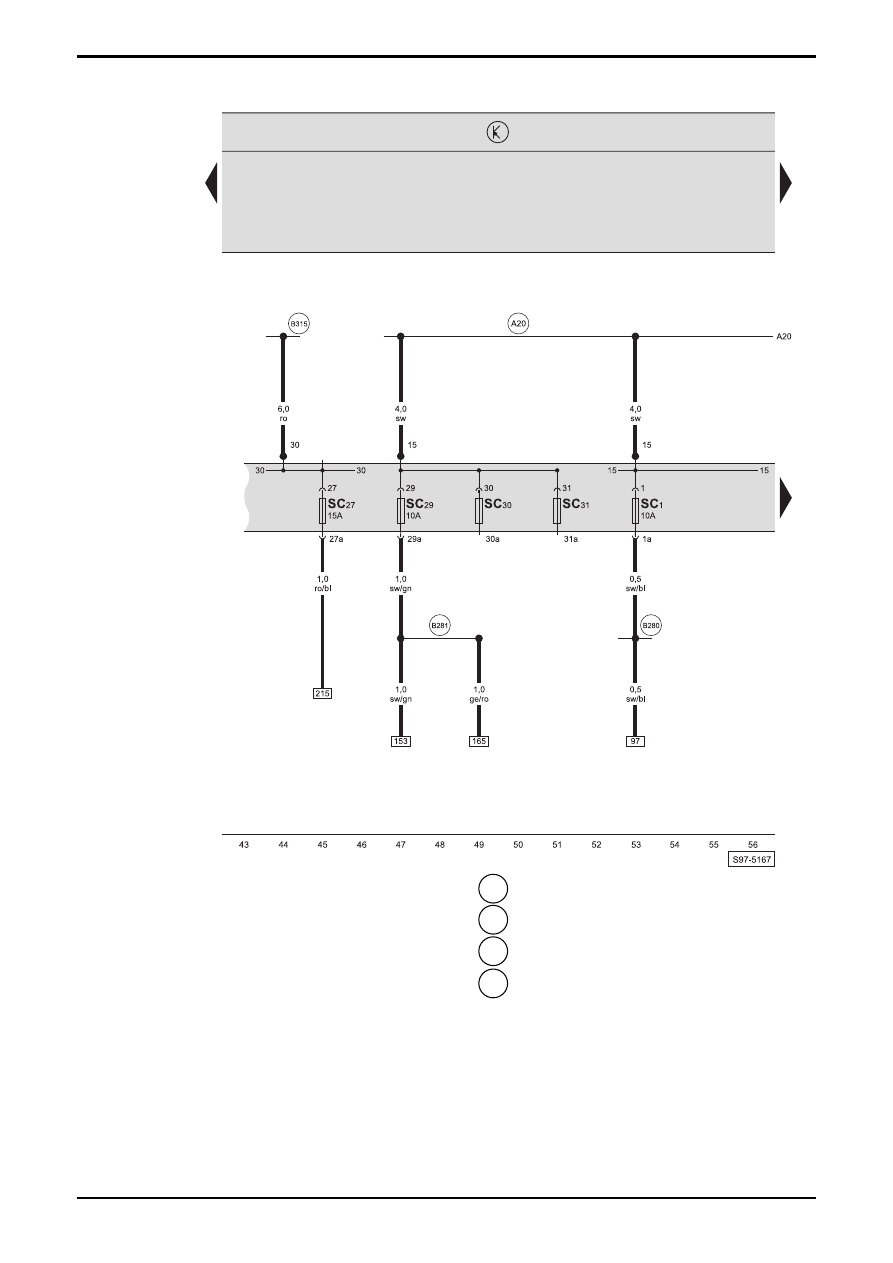

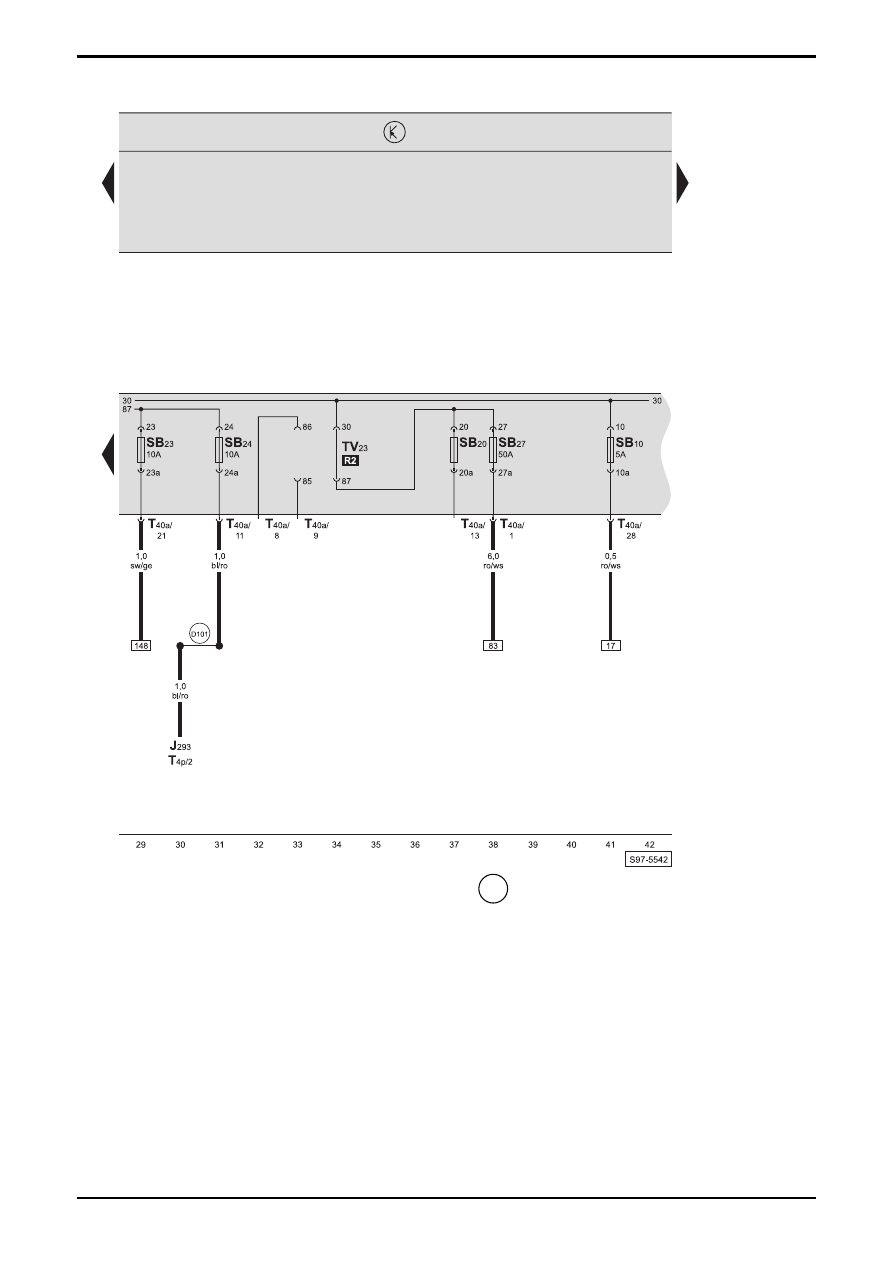

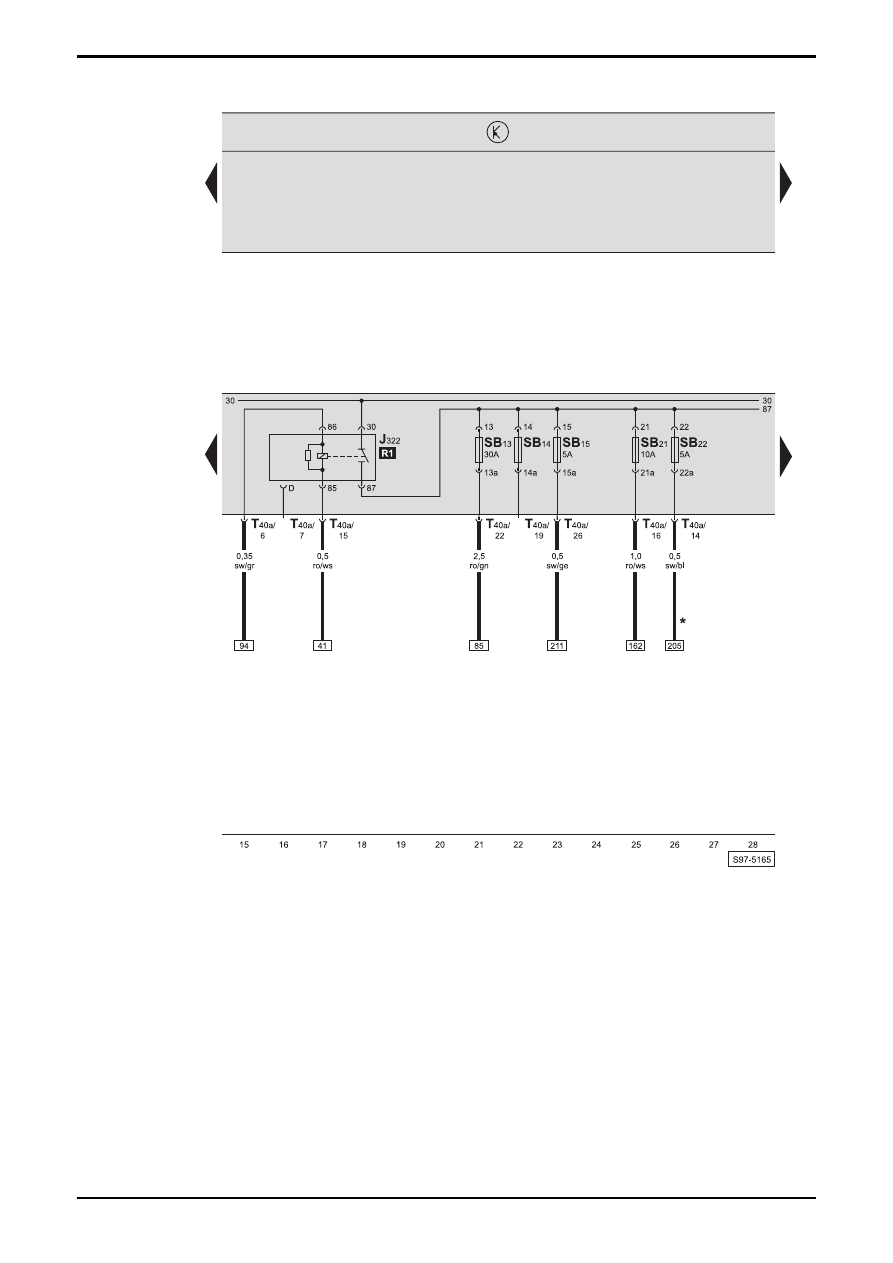

Stromlaufplan
Nr.13/3
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange

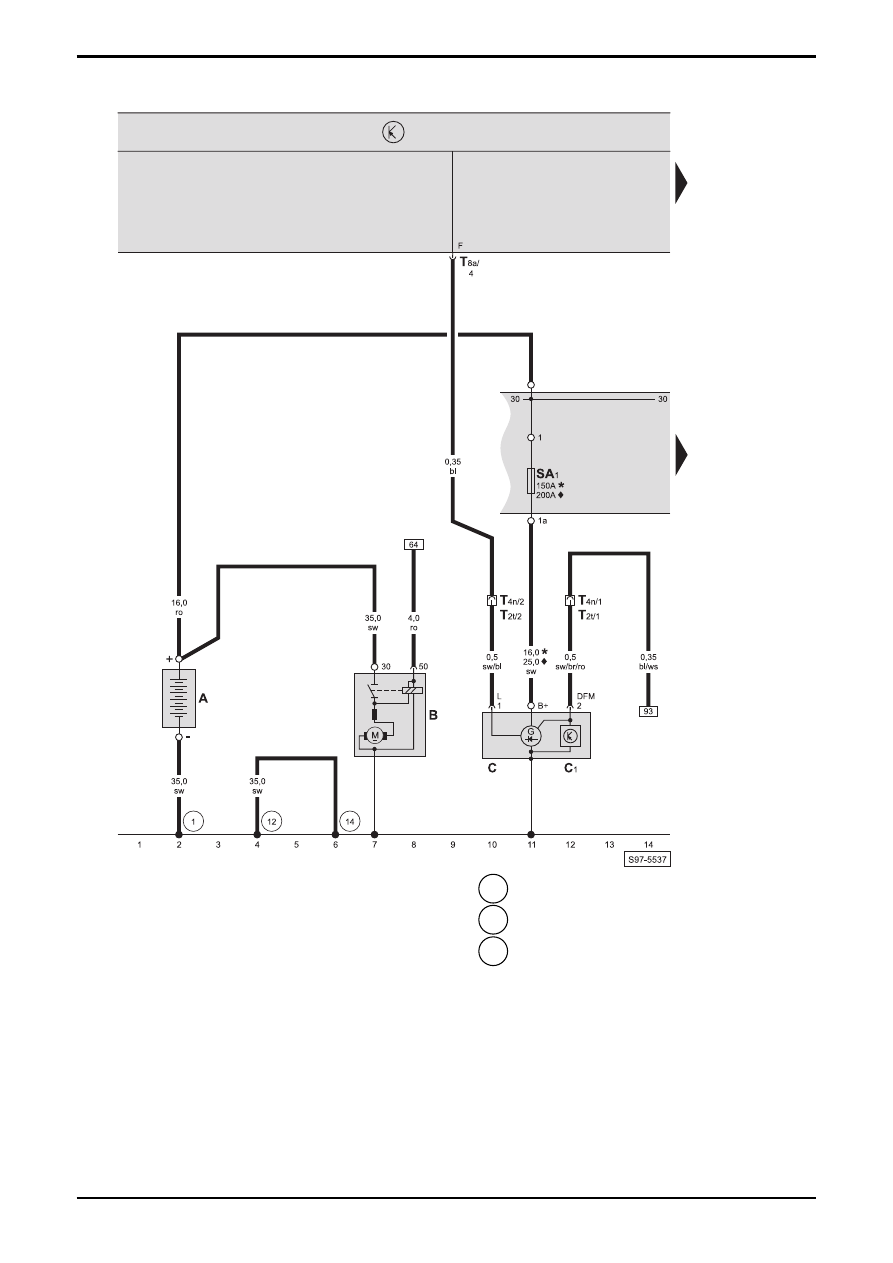

Batterie, Anlasser, Drehstromgenerator, E-Box
A -
Batterie
B -
Anlasser
C -
Drehstromgenerator
C1 -
Spannungsregler
SA1
- Sicherung -1- (30), in der E-Box
T2t
- Steckverbindung, 2-fach, im Motorraum vorn links
(bei Fahrzeugen mit Heizung)
T4n
- Steckverbindung, 4-fach, im Motorraum vorn links
(bei Fahrzeugen mit Climatic / Climatronic)
T8a
- Steckverbindung, 8-fach, am Steuergerät für Bordnetz
(schwarz)
1 - Masseband,
Batterie
-
Aufbau
12
- Massepunkt, im Motorraum links (am Längsträger)
14 - Massepunkt, am Getriebe
*
- bei Fahrzeugen mit Drehstromgenerator 90A / 110A
♦ -
bei
Fahrzeugen
mit
Drehstromgenerator
140A
