Skoda Octavia II: Elektrische Schaltungen - Teil 46

Nr.7/10

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

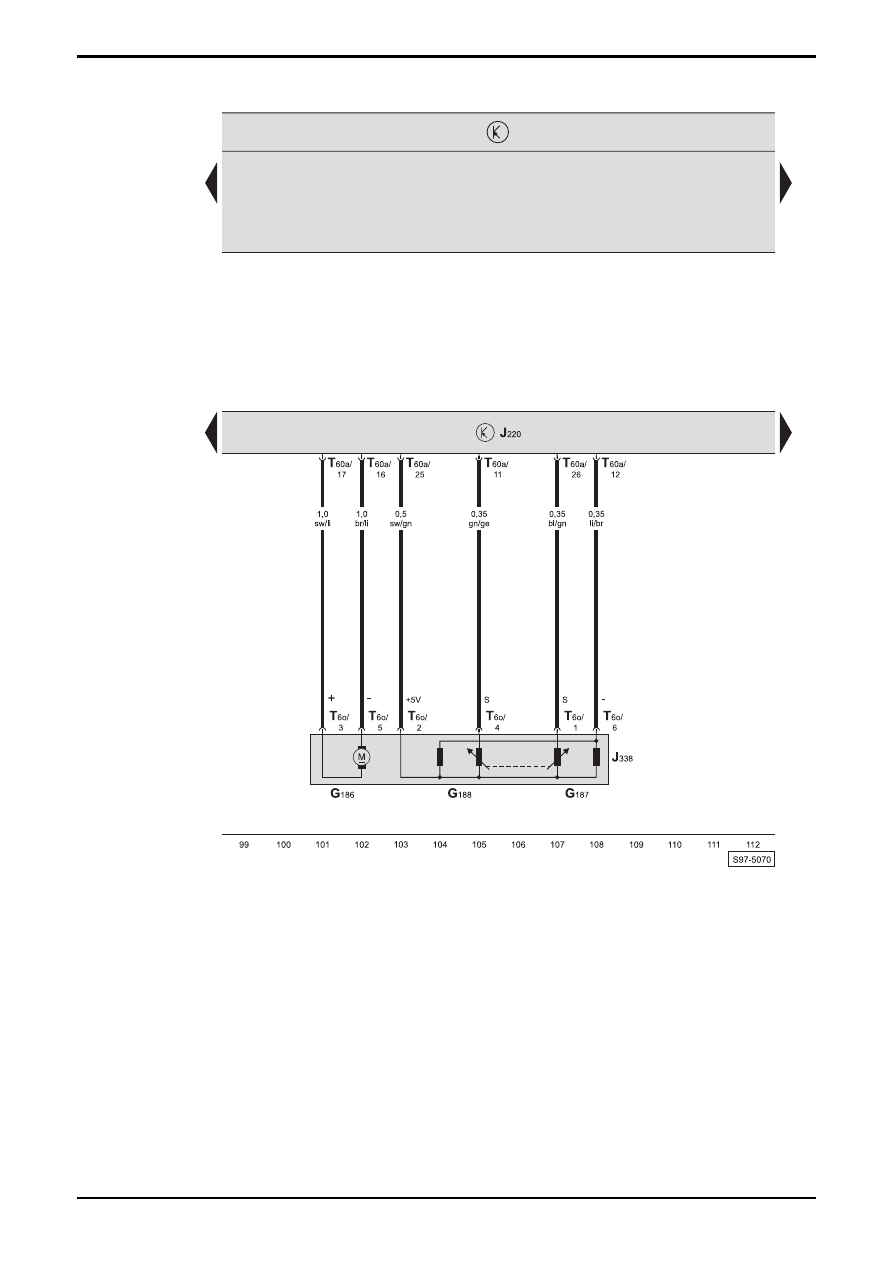

Steuergerät für Motronic, Drosselklappensteuereinheit

G186 - Drosselklappenantrieb
G187  -  Winkelgeber -1- für Drosselklappenantrieb
G188  -  Winkelgeber -2- für Drosselklappenantrieb
J220 - Steuergerät

für

Motronic

J338 - Drosselklappensteuereinheit
T6o

-  Steckverbindung, 6-fach, an der

Drosselklappensteuereinheit

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

OCTAVIA II

 Stromlaufplan

Nr.7/11

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

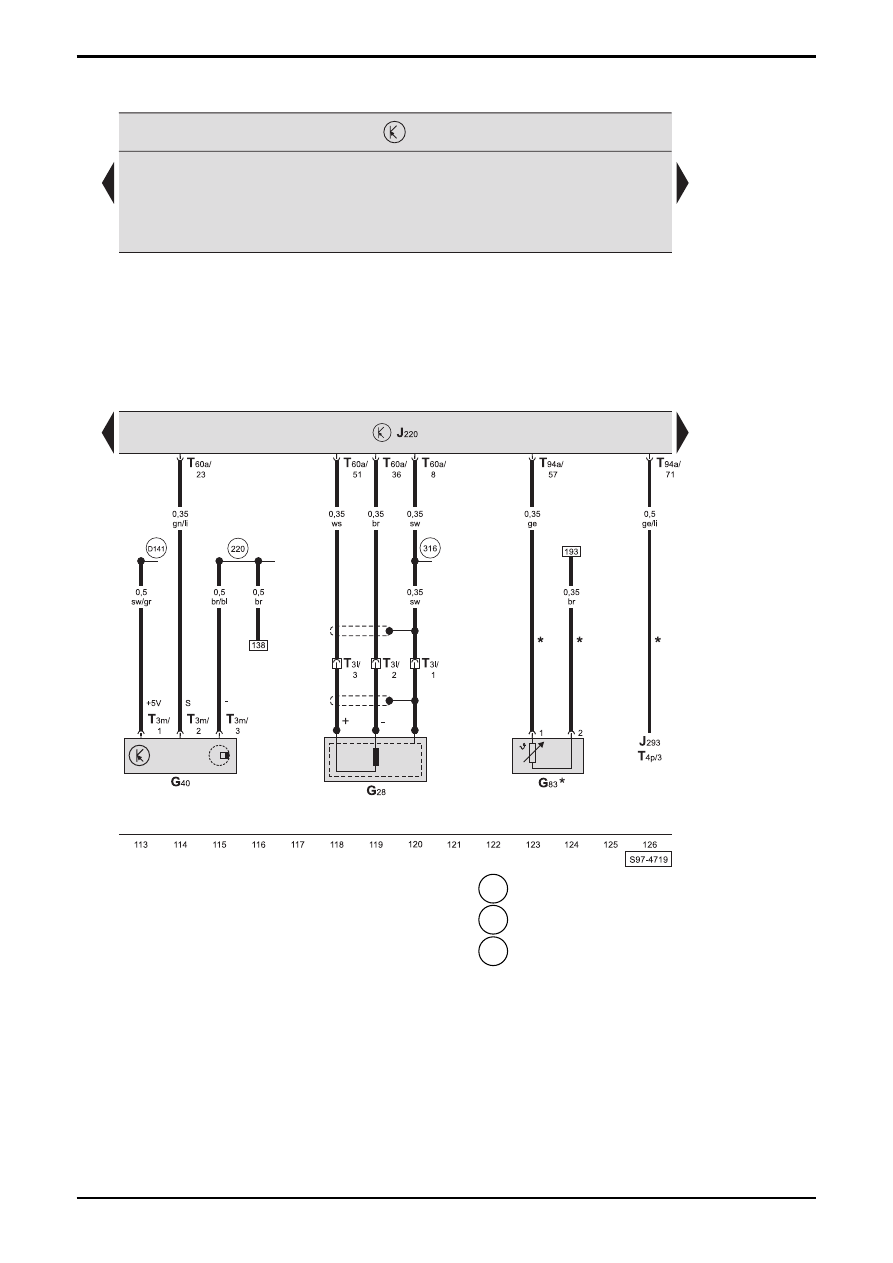

Steuergerät für Motronic, Geber für Motordrehzahl, Geber für Nockenwellenposition, Kühlmitteltemperaturgeber
am Kühlerausgang

G28 -

Geber

für

Motordrehzahl

G40 -

Geber

für

Nockenwellenposition

G83

-  Kühlmitteltemperaturgeber am Kühlerausgang

J220 - Steuergerät

für

Motronic

J293 - Steuergerät

für

Kühlerlüfter

T3l

-  Steckverbindung, 3-fach, am Geber für Motordrehzahl

T3m  -  Steckverbindung, 3-fach, am Geber für

Nockenwellenposition

T4p

-  Steckverbindung, 4-fach, im Halter am Kühler links

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

 220  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorvorverkabelung

 316  -  Masseverbindung (Gebermasse) -2-, im

Leitungsstrang Motorvorverkabelung

 D141

- Verbindung (5V), im Leitungsstrang

Motorvorverkabelung

*



-  nur bei Fahrzeugen mit Sonderausstattung, abhängig

vom Typ des Kühlerlüfters

Nr.7/12

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

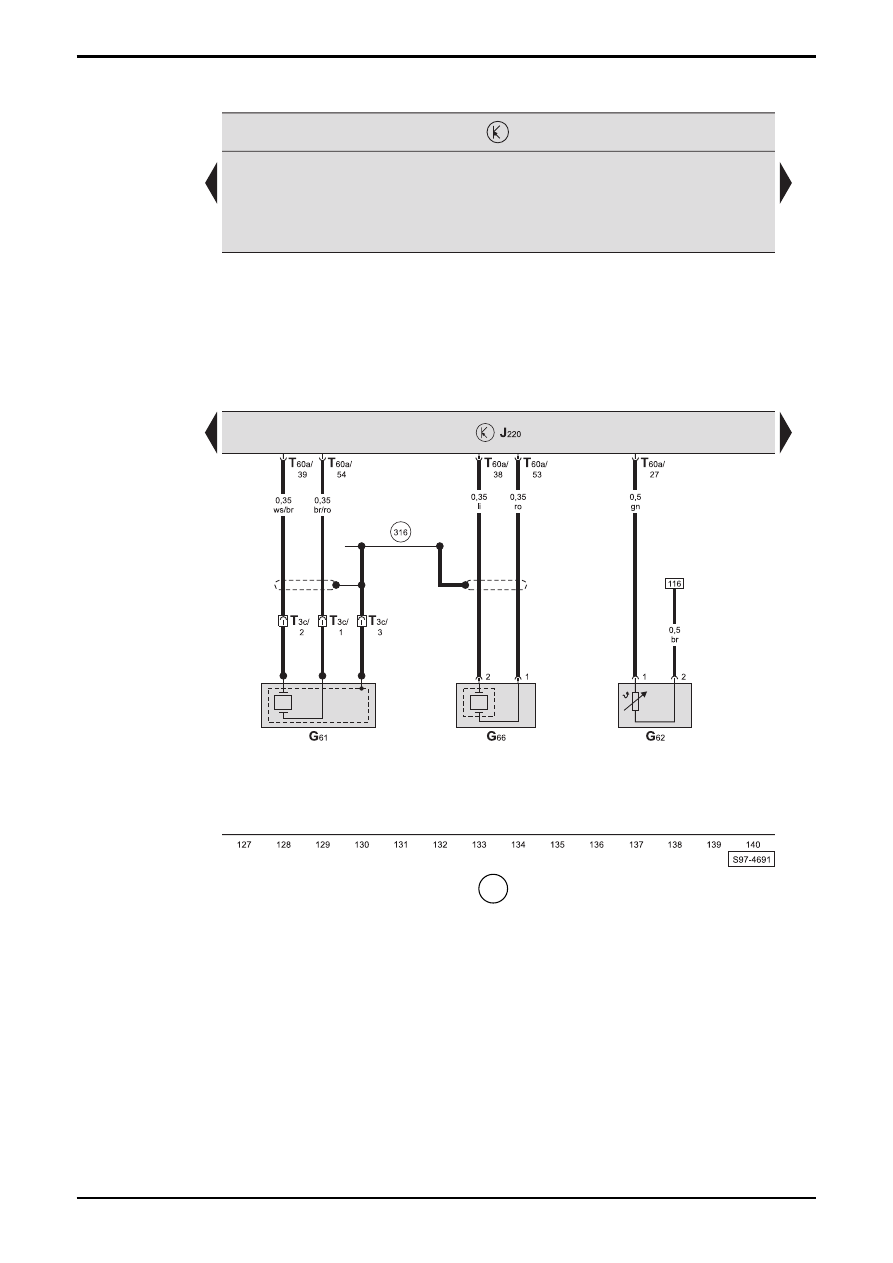

Steuergerät für Motronic, Klopfsensor l, Klopfsensor ll, Geber für Kühlmitteltemperatur

G61 -

Klopfsensor

I

G62

-  Geber für Kühlmitteltemperatur

G66 -

Klopfsensor

Il

J220 - Steuergerät

für

Motronic

T3c

-  Steckverbindung, 3-fach, am Klopfsensor I

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät

 316  -  Masseverbindung (Gebermasse) -2-, im

Leitungsstrang Motorvorverkabelung

OCTAVIA II

 Stromlaufplan

Nr.7/13

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

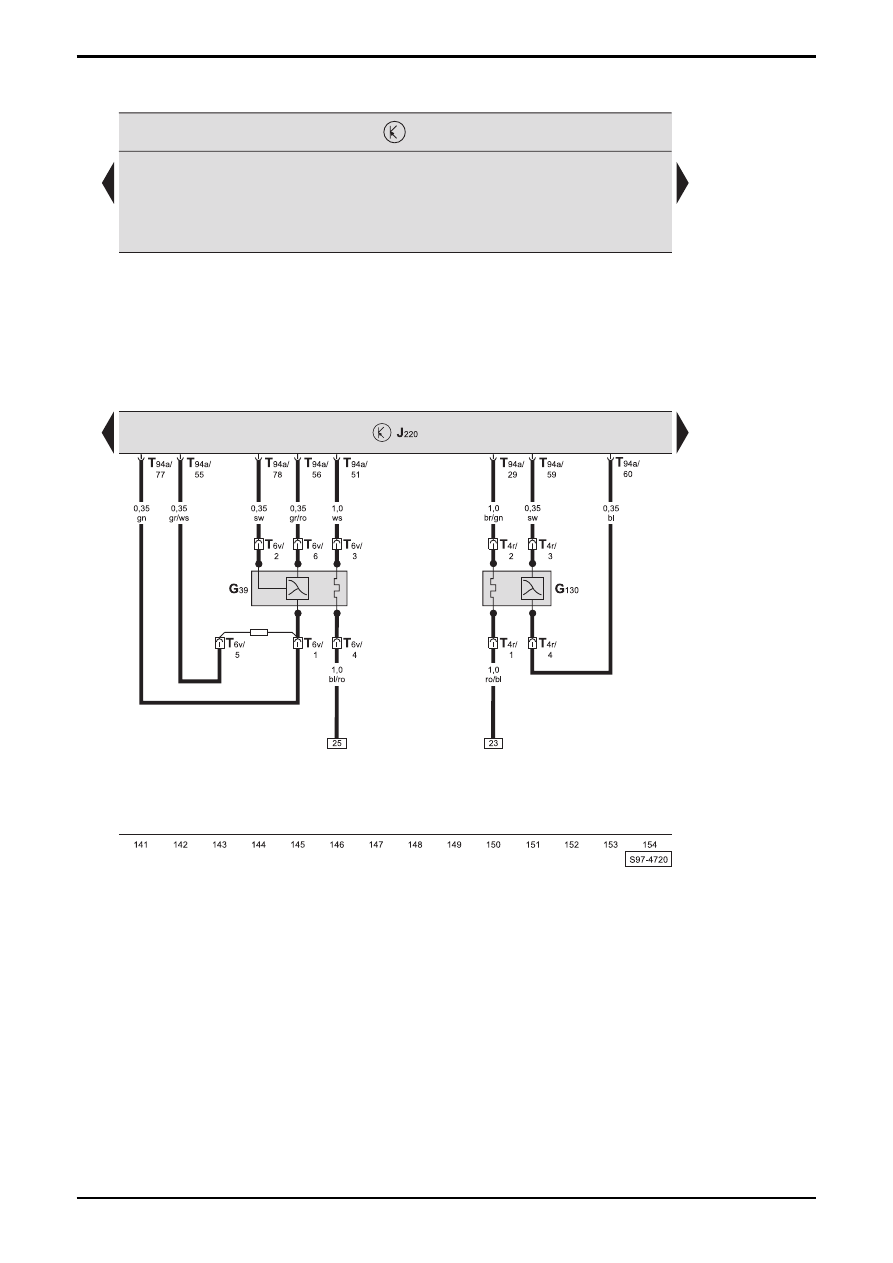

Steuergerät für Motronic, Lambdasonde, Lambdasonde nach Katalysator

G39 -

Lambdasonde

G130  -  Lambdasonde nach Katalysator
J220 - Steuergerät

für

Motronic

T4r

-  Steckverbindung, 4-fach, an der Lambdasonde nach

Katalysator

T6v

-  Steckverbindung, 6-fach, an der Lambdasonde

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät
