Skoda Octavia II: Elektrische Schaltungen - Teil 2

Ausgabe 11.06

V

S00.5725.00.00

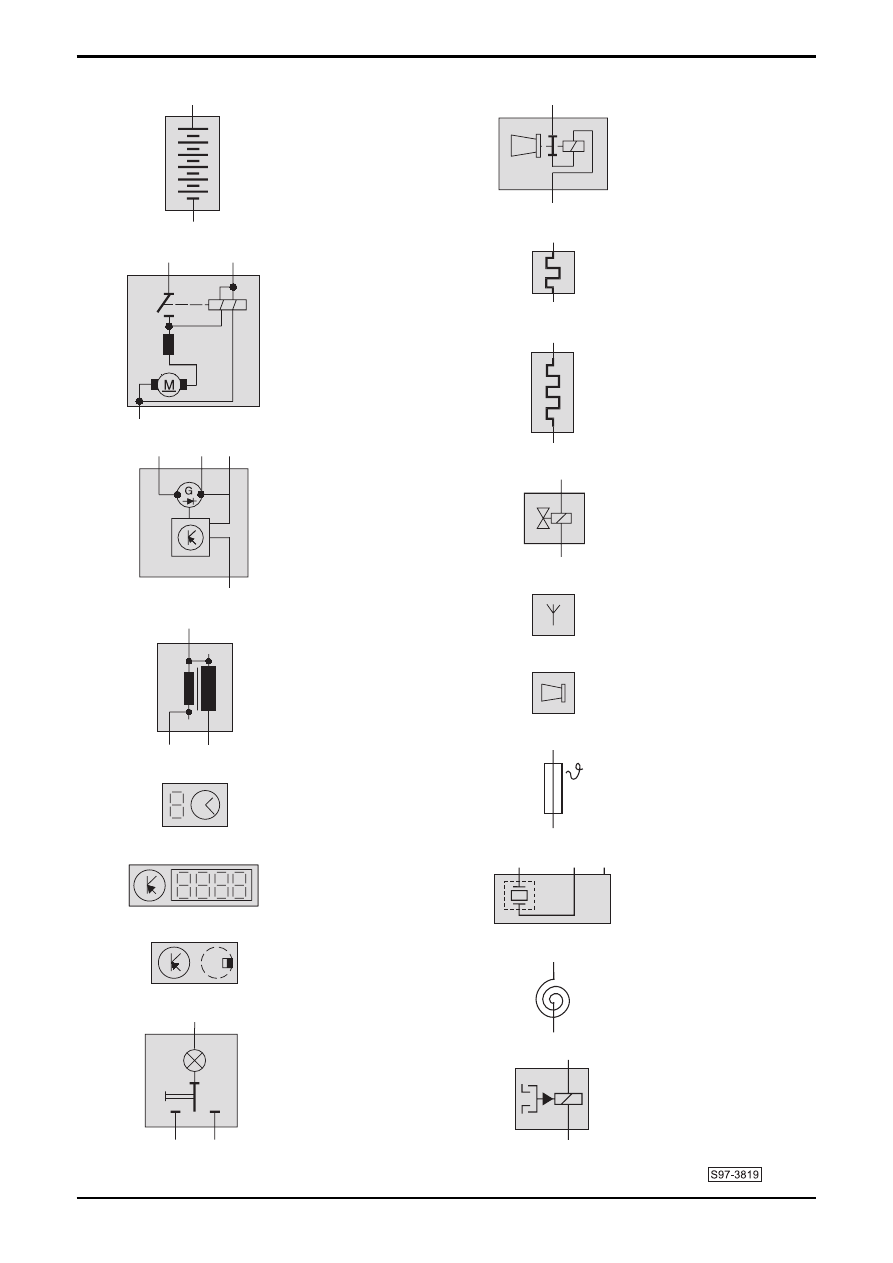

Schaltzeichen für Stromlaufpläne

Batterie

Anlasser

Drehstromgenerator

Zündspule

Digitaluhr

Multifunktionsanzeige

Hallgeber

Innenleuchte

Signalhorn

beheizbare Heckscheibe

Heizwiderstand/
Glühkerze

Magnetventil

Antenne

Lautsprecher

Thermo-Sicherung

Klopfsensor

Wickelfeder

Schaltzeichen für Stromlaufpläne

Magnetkupplung

VI



Ausgabe 11.06

S00.5725.00.00

Klemmenbezeichnungen

Klemmenbezeichnungen

 Klemme

Bedeutung



15

Geschaltetes Plus hinter Batterie (Ausgangskontakt vom Zündanlassschalter)



15a

Geschaltetes Plus vom Zündanlassschalter (hinter der Sicherung)



30

Ausgang direkt von Batterie Plus



30a

Ausgang direkt von Batterie Plus (hinter der Sicherung)



30al

Ausgeschaltetes Plus von Steuergerät für Bordnetz für Innenleuchte



31

Batterie Minus, oder Fahrzeugmasse

 50  Ausgangskontakt

vom

Zündanlassschalter

für

Anlasser

 54  Bremsleuchten



56

Ausgang von Lichtschalter für Abblendlicht und Fernlicht

 56a  Fernlicht

 56aL  Fernlicht

links

 56aR  Fernlicht

rechts

 56b  Abblendlicht

 56bL  Abblendlicht

links

 56bR  Abblendlicht

rechts



58

Stand-und Schlusslicht, Kennzeichenleuchte



58d

Beleuchtung von Schaltern und Schalttafeleinsatz (Beleuchtungsintensität einstellen)



58L

Standlicht, Schlusslicht und Parklicht links



58R

Standlicht, Schlusslicht und Parklicht rechts

 71  Eingang

für

Signalhorn



75

Ausgangskontakt vom Zündanlassschalter für Ausschalten von Verbrauchern für Entlastung
der Batterie beim Anlassen



75a

Ausgeschaltetes Plus hinter dem Relais für Entlastung der Batterie beim Anlassen (hinter
der Sicherung)



86s

Ausgeschaltetes Plus durch Zündanlassschalter beim vollständigen Herausziehen des
Schlüssels aus dem Zündanlassschalter



87

Ausgangskontakt vom Kraftstoffpumpenrelais oder vom Relais für
Dieseldirekteinspritzanlage



87a

Ausgangskontakt vom Kraftstoffpumpenrelais oder vom Relais für
Dieseldirekteinspritzanlage hinter der Sicherung



CAN - H, Antrieb

Datenbus zwischen Steuergeräte von Antrieb (Motor, autom. Getriebe, ABS,



CAN - L, Antrieb

Diagnose-Interface für Datenbus,...)



CAN - H, Komfort

Komfort Datenbus zwischen Steuergeräte von Komfortelektrik (Türsteuergeräte,



CAN - L, Komfort

Climatic, Steuergerät für Bordnetz, Diagnose-Interface für Datenbus,...)



CANH - KI

Datenbus zwischen Schalttafeleinsatz und Diagnose-Interface für Datenbus

 CANL

-

KI



CAN - H, Infotainment

Datenbus zwischen Diagnose-Interface für Datenbus und Radio, Verstärker,…



CAN - L, Infotainment



LIN - Bus

Datenbus zwischen Steuergerät für Bordnetz, Steuergerät für Wischermotor,…



K-Leitung

Diagnoseleitung zwischen Steuergeräte

}

}

}

}

Service

Printed in Czech Republic

___

 1

___

S00.5725.00.00

OCTAVIA II

Ordner Nr. 12

Reparaturleitfaden: Stromlaufpläne, Einbauorte

Modelljahr 2007

ä

Ausgabe: 11.06

Leitungsstrangreparaturen dürfen nur mit dem Service-Koffer ausgeführt
werden.

___

 2

___



Ausgabe 11.06

S00.5725.00.00

Inhaltsverzeichnis Modelljahr

2007

Modelljahr 2007

Einbauorte

Nr.

 Sicherungsbelegung, Relaisplatzbelegung .................................................................................................................1/1

 Massepunkte ...................................................................................................................................................................2/1

 Einbauorte der Steuergeräte, Kontaktbelegung des Mehrfachsteckers ...................................................................3/1
