Skoda Octavia II: кузов сборочные работы часть 24

Защитные накладки

66

66-5

Защитные накладки

Снятие и установка боковых

защитных накладок

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Пистолет с горячим воздухом

♦

Раствор для очистки (напр. -D 009 401 04-)

Извлечение

–

Нагреть защитную накладку горячим воздухом из

пистолета с горячим воздухом до температуры ок.

100

°C.

–

Отделить защитную накладку от двери.

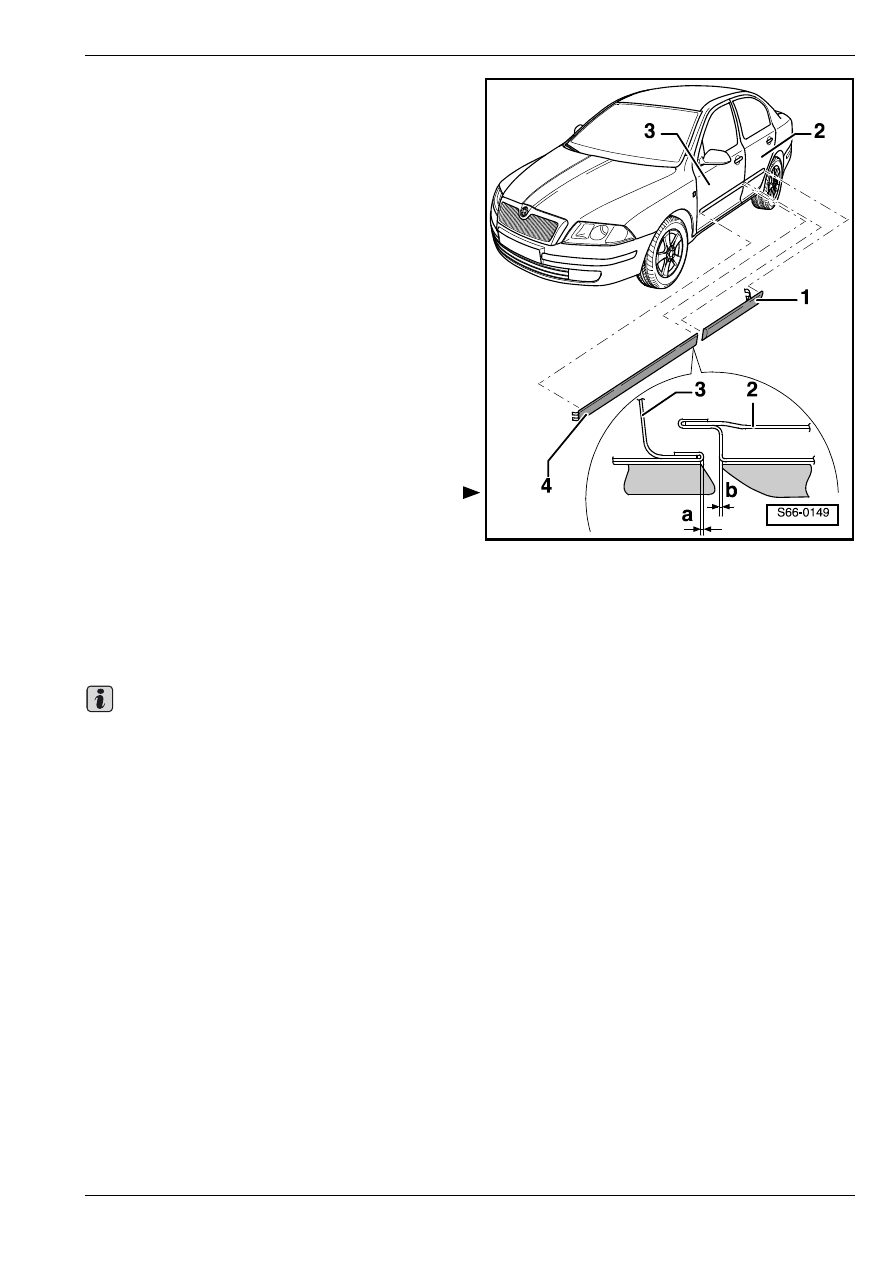

Установка

–

Очистить раствором для очистки -D 009 401 04-

переднюю -3- и заднюю двери -2-.

–

Снять защитные пленки с клейких лент.

–

Наклеить защитные накладки -1- и -4- на

переднюю -3- и заднюю двери -2-, причем

необходимо соблюдать следующее:

a  = 0 + 0,5 мм

b  = 0 + 0,5 мм

Положено, чтобы температура накладки и кузова

составляла прибл. 20 - 40

°C

Одинаковая методика распространяется тоже на

противоположную сторону автомобиля.

Важно

Защитные накладки

66

Багажник на крыше (Octavia Combi II)

66

66-6

Багажник на крыше (Octavia Combi II)

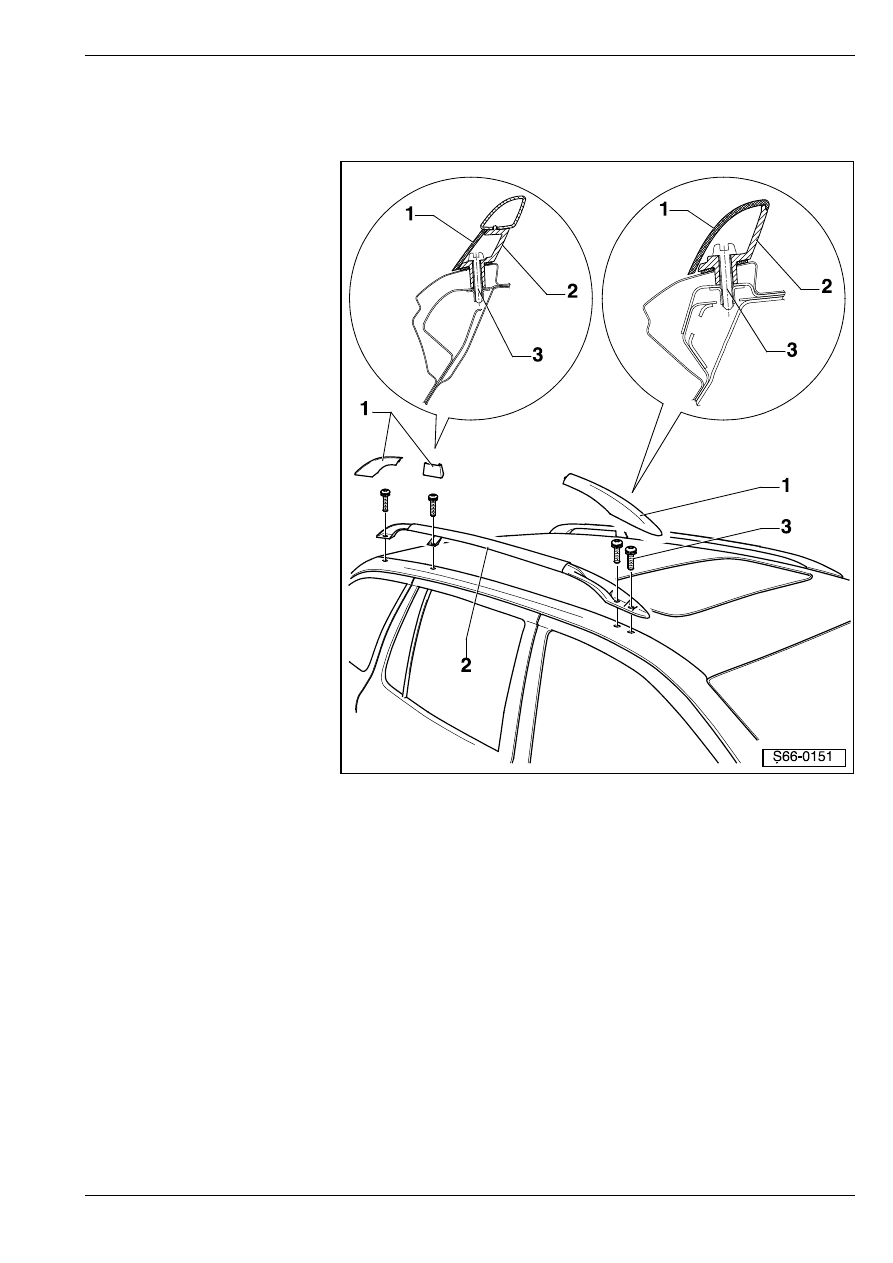

Сборочная схема багажника на крыше

1 - Колпачок

2 - Багажник на крыше

T снятие:

–

снять колпачки

⇒ поз. 1

–

извлечь винты

⇒ поз. 3

–

снять багажник на крыше

T установкa:

уcтaнoвку ocущecтвляют в

oбрaтнoй пocлeд-

oвaтeльнocти дeйcтвий

3 - 10 Нм

Багажник на крыше (Octavia Combi II)

66
