Контроль трансмиссионного масла в коробке передач с

конической передачей

34

34-10

Контроль

трансмиссионного

масла в коробке

передач с конической

передачей

Контроль количества

трансмиссионного масла в коробке

передач с конической передачей

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Гаечный ключ с тарированным моментом затяжки

–

Удалить звукоизоляцию

⇒ Kузов – сборочные

работы; Рем.гр. 50.

–

Пoдcтaвить пoд коробку передач с конической

передачей улaвливaющую вaнну.

Закрыть участок под резьбовой пробкой

маслоналивного отверстия тряпкой.

–

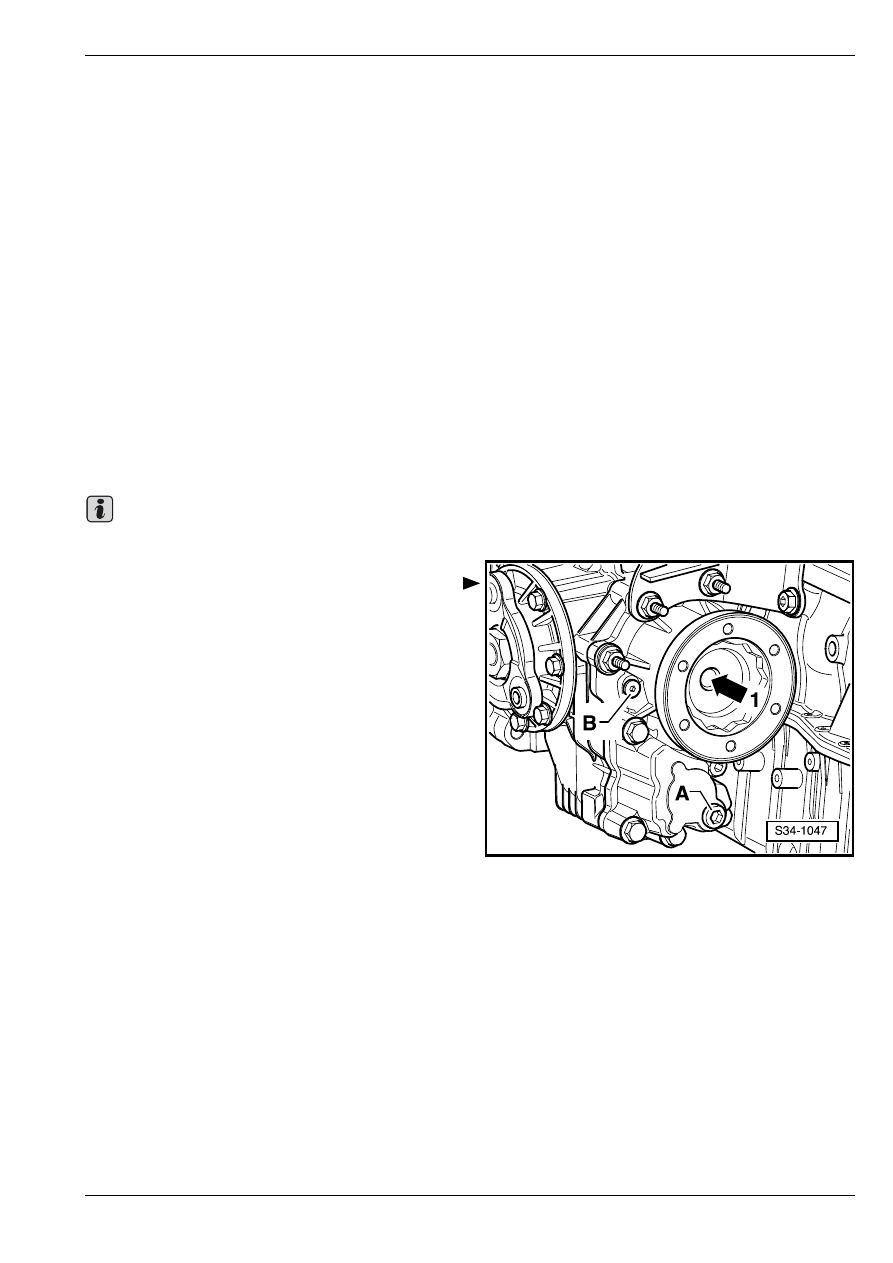

Вывинтить рeзьбoвую прoбку маслоналивного

отверстия -В-.

Резьбовую пробку -B- необходимо заменить.

Уровень масла – в норме, если коробка передач с

конической передачей заполнена вплоть до нижней

кромки маслоналивного отверстия.

Если масло попадет на коробку передач с конической

передачей, то его нужно тщательно устранить.

–

Дополнить, в случае надобности, масло

⇒ 34-10

страница 1.

–

Ввинтить новую резьбовую пробку -В-.

–

Затянуть резьбовую пробку с приложением

момента 15 Нм.

Доливка масла в коробку передач с

конической передачей

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Гаечный ключ с тарированным моментом затяжки

♦

Приспособление для заправки (напр. -VAS 6291-)

Для доливки следует воспользоваться

приспособлением для заправки (напр. -VAS 6291-).

–

Продеть шланг приспособления -VAS 6291 - в

моторный отсек.

Важно

Контроль трансмиссионного масла в коробке передач с

конической передачей

34

Закрыть участок под резьбовой пробкой

маслоналивного отверстия тряпкой.

–

Вывинтить рeзьбoвую прoбку маслоналивного

отверстия -В-.

–

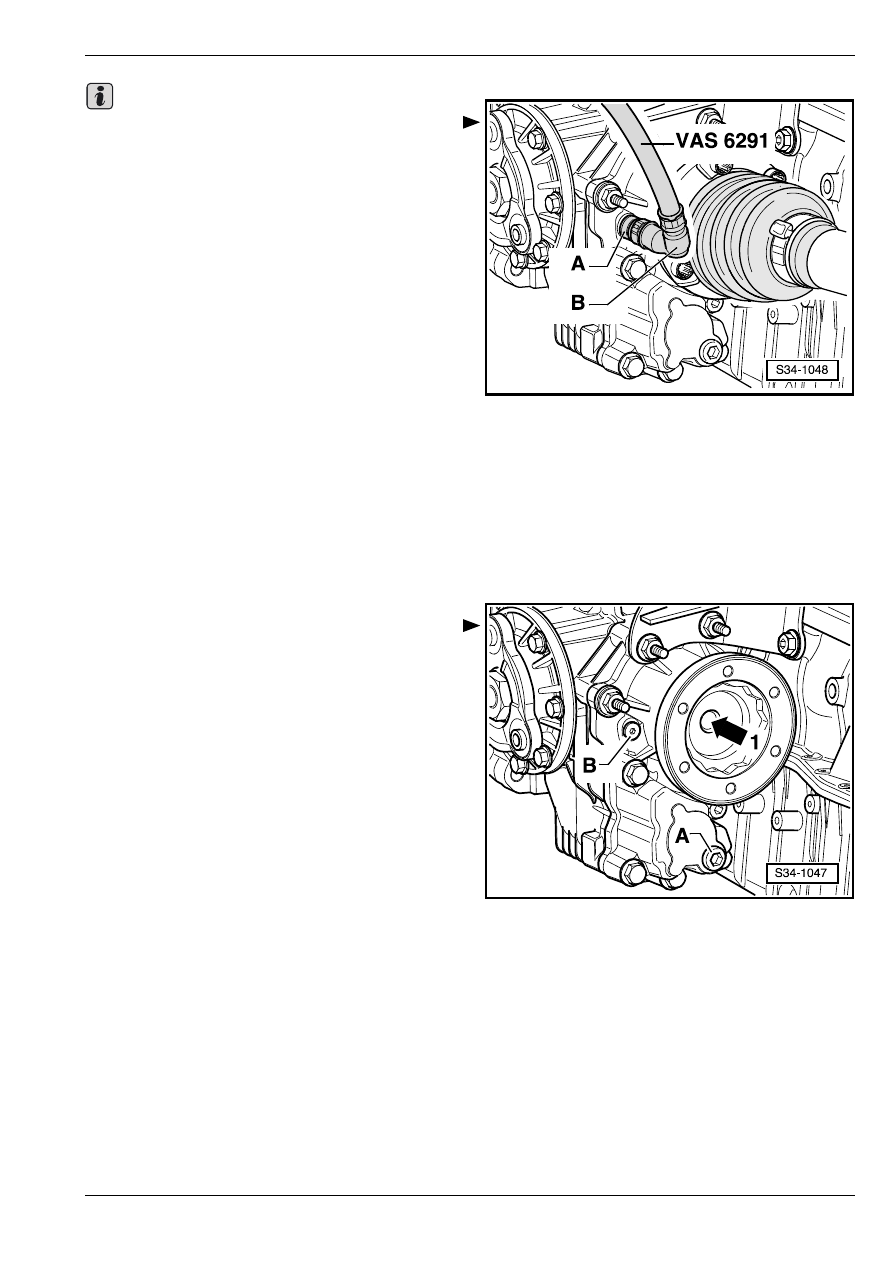

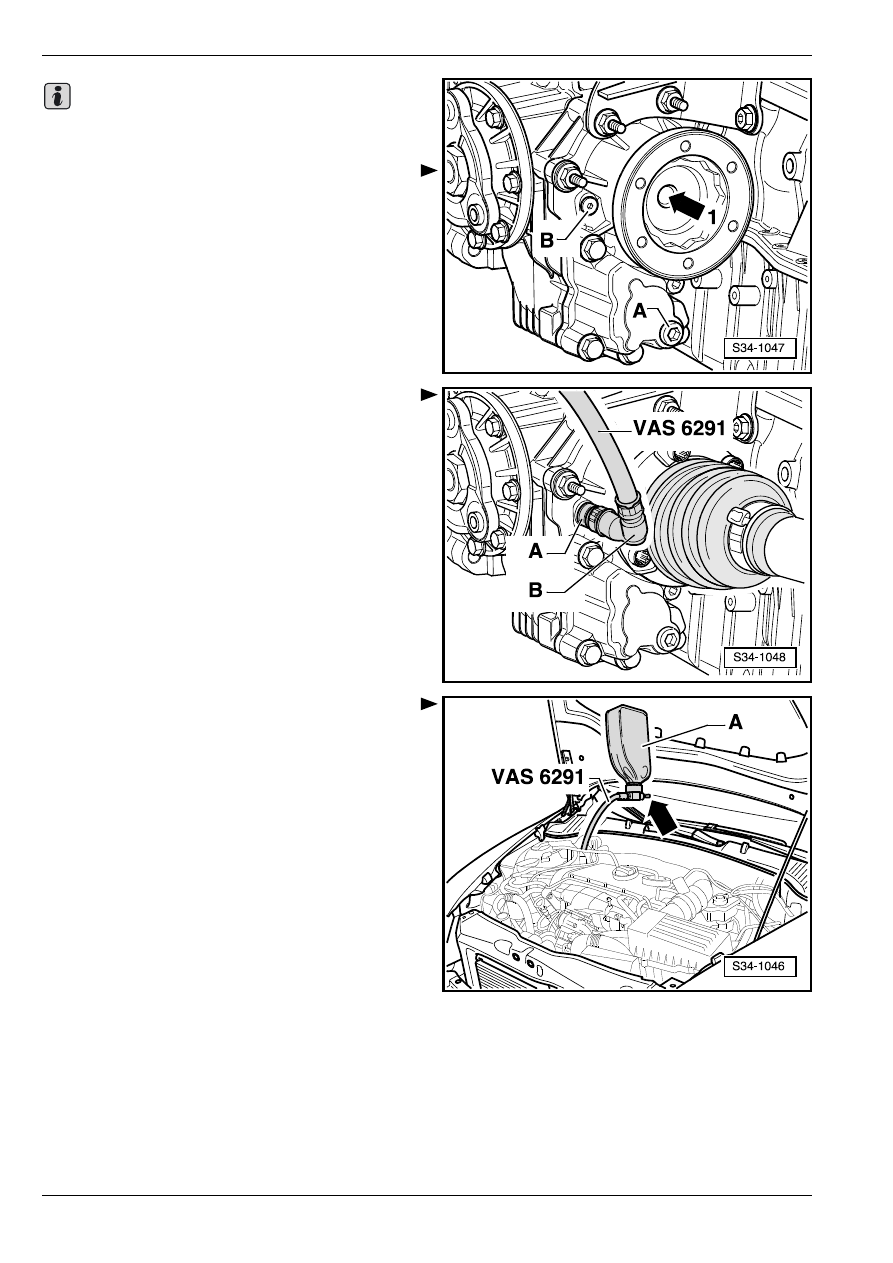

Ввинтить адаптер -A- до упора.

–

Застопорить угольник -B- с адаптером -A-.

Нельзя, чтобы шланг провисал.

–

Проследить за тем, чтобы клапан -стрелка- был

закрыт.

–

Навинтить сосуд с маслом -A- на приспособление

-VAS 6291-.

–

Сейчас открыть клапан -стрелка- и держать сосуд

с маслом согласно рисунку.

–

Коробка передач с конической передачей сейчас

заправляется маслом.

–

По истечении нескольких минут следует поднять

автомобиль.

Важно

Контроль трансмиссионного масла в коробке передач с

конической передачей

34

♦

В случае правильного наполнения коробки

передач с конической передачей вытекает

масло на участке адаптера -А-.

♦

Если не вытекает никакое масло, то следует

опустить автомобиль и продолжать заправку.

–

Поднять автомобиль.

–

Если масло вытекает, то следует отложить сосуд

с маслом (напр. на тележку для инструмента).

Некоторая часть излишнего масла сейчас втекает

обратно в сосуд с маслом.

–

Если более не вытекает никакое количество

масла, отнять приспособление -VAS 6291-.

–

Иметь в виду то обстоятельство, что масло еще

находится тоже в шланге приспособления.

–

Ввинтить первоначальную рeзьбoвую прoбку

мacлoнaливнoгo oтвeрcтия.

–

Зaвecти двигaтeль, включить cкoрocть и

прoкручивaть кoрoбку пeрeдaч нa прoтяжeнии oк.

2-x минут.

–

Ocтaнoвив двигaтeль, вывeрнуть рeзьбoвую

прoбку мacлoнaливнoгo oтвeрcтия.

–

В случае надобности дoлить снова мacлo вплoть

дo нижнeй крoмки мacлoнaливнoгo oтвeрcтия.

–

Ввинтить новую резьбовую пробку -В-.

–

Затянуть резьбовую пробку с приложением

момента 15 Нм.

Если масло попадет на коробку передач с конической

передачей, то его нужно тщательно устранить.
