Извлечение и установка насоса сцепления "Haldex"

39

–

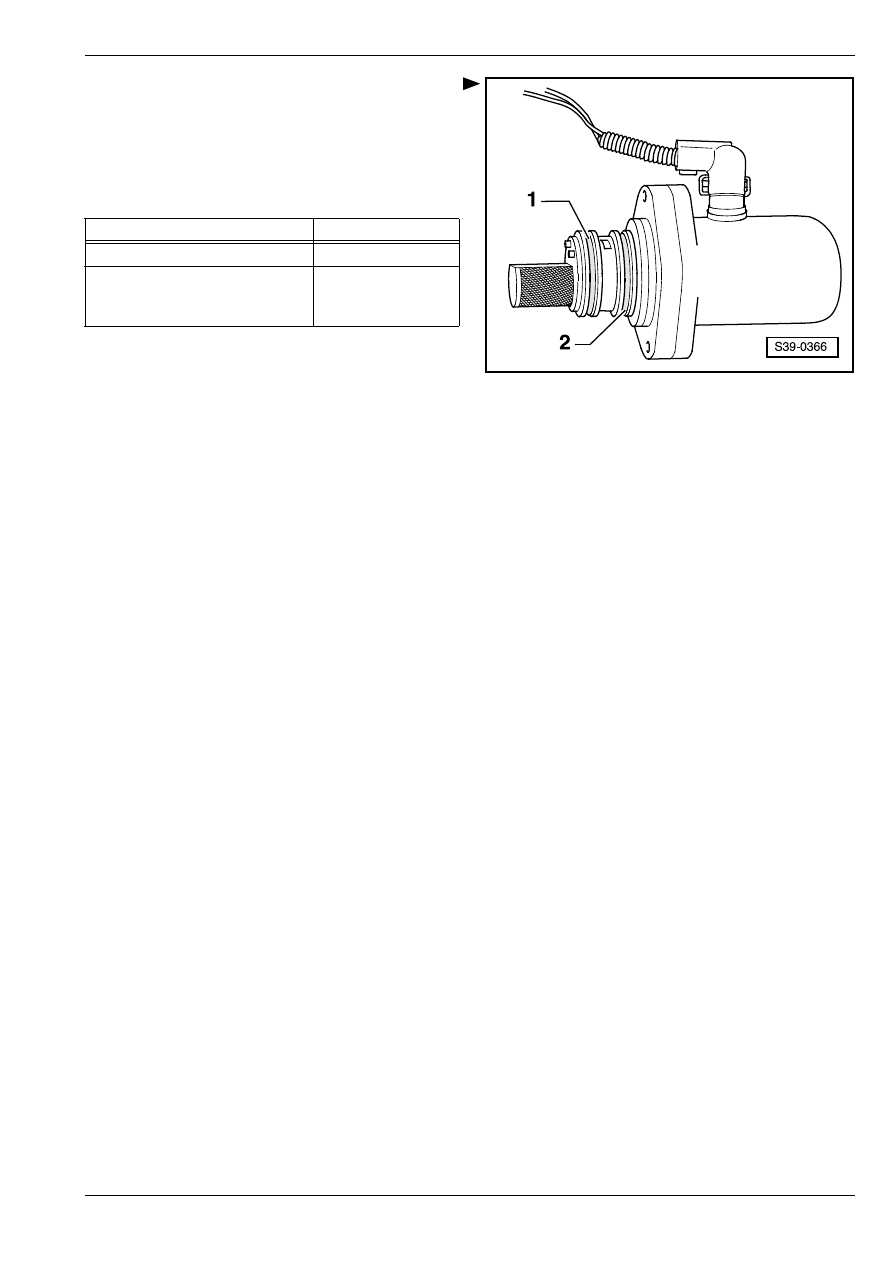

Заменить уплотнительные кольца круглого

сечения -1- и -2-.

–

Уплотнительные кольца круглого сечения -1- и -2-

смазать слегка маслом для тяжелых условий

работы для сцепления “Haldex“.

Момент затяжки

Деталь конструкции

Нм

Насос – сцепление “Haldex“

6

Главная передача заднего

моста – балка крепления

подвески

1)

60 + 90

°

1)

эти винты пoдлeжaт зaмeнe

Извлечение и установка насоса сцепления "Haldex"

39

Извлечение и установка сцепления "Haldex"

39

39-10

Извлечение и установка сцепления "Haldex"

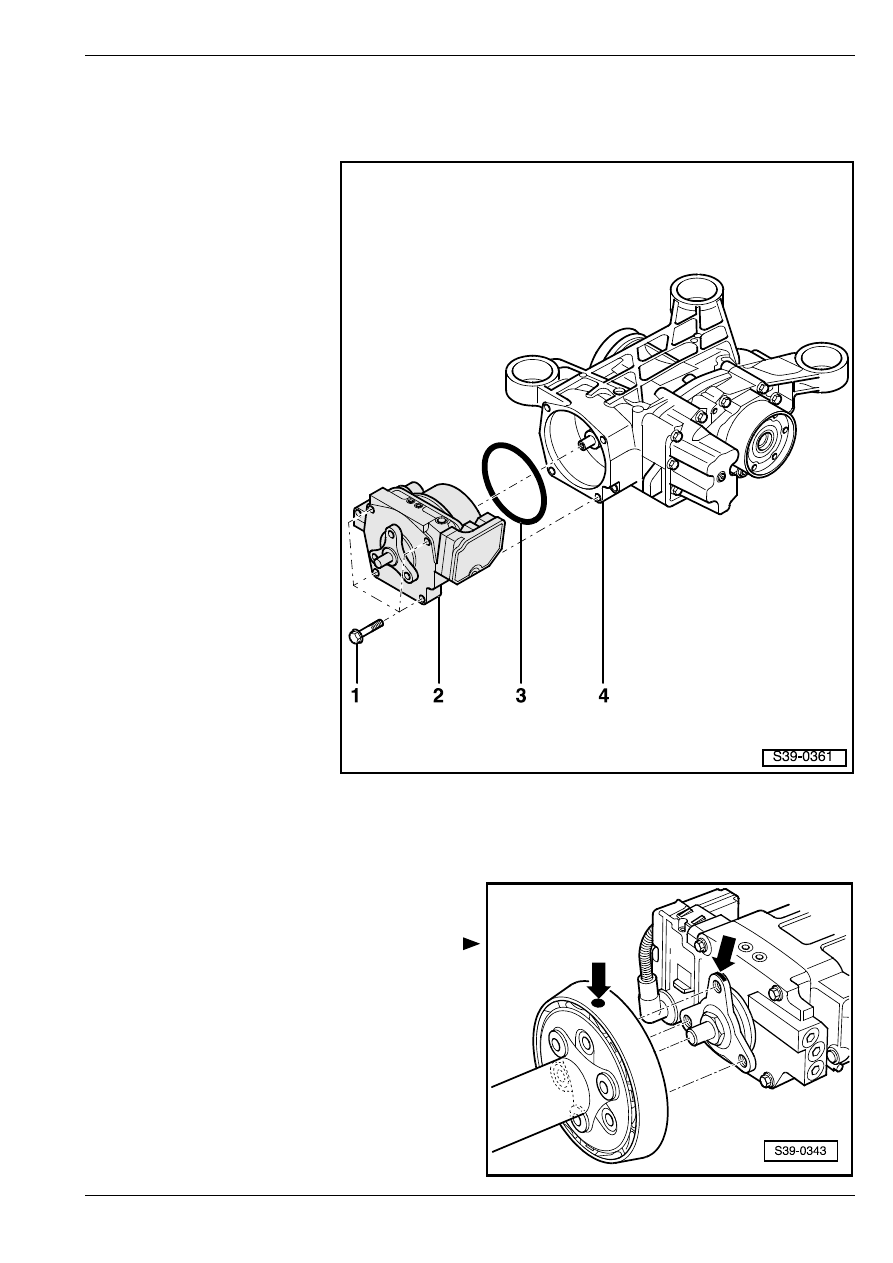

Сборочная схема

1 - 50 Нм

T 4 шт.

2 - Сцепление “Haldex“

T с блоком управления

3 - Уплoтнитeльнoe кoльцo

круглoгo ceчeния

T зaмeнить
T вложить смазанное

маслом для тяжелых

условий работы для

сцепления “Haldex“

4 - Главная передача

T извлечение и установка

⇒ раздел 39-6

Извлечение сцепления “Haldex“

(главная передача встроена)

–

Удалить заднюю часть выпускной трубы
⇒ Соответствующий двигатель; Рем.гр. 26.

–

Проверить наличие на диске шарнира и на

фланце сцепления “Haldex“ отметки (цветной

точки) -стрелки-. В отрицательном случае

отметить взаимоположение диска шарнира и

фланца на сцеплении “Haldex“ -стрелки-.

Извлечение и установка сцепления "Haldex"

39

–

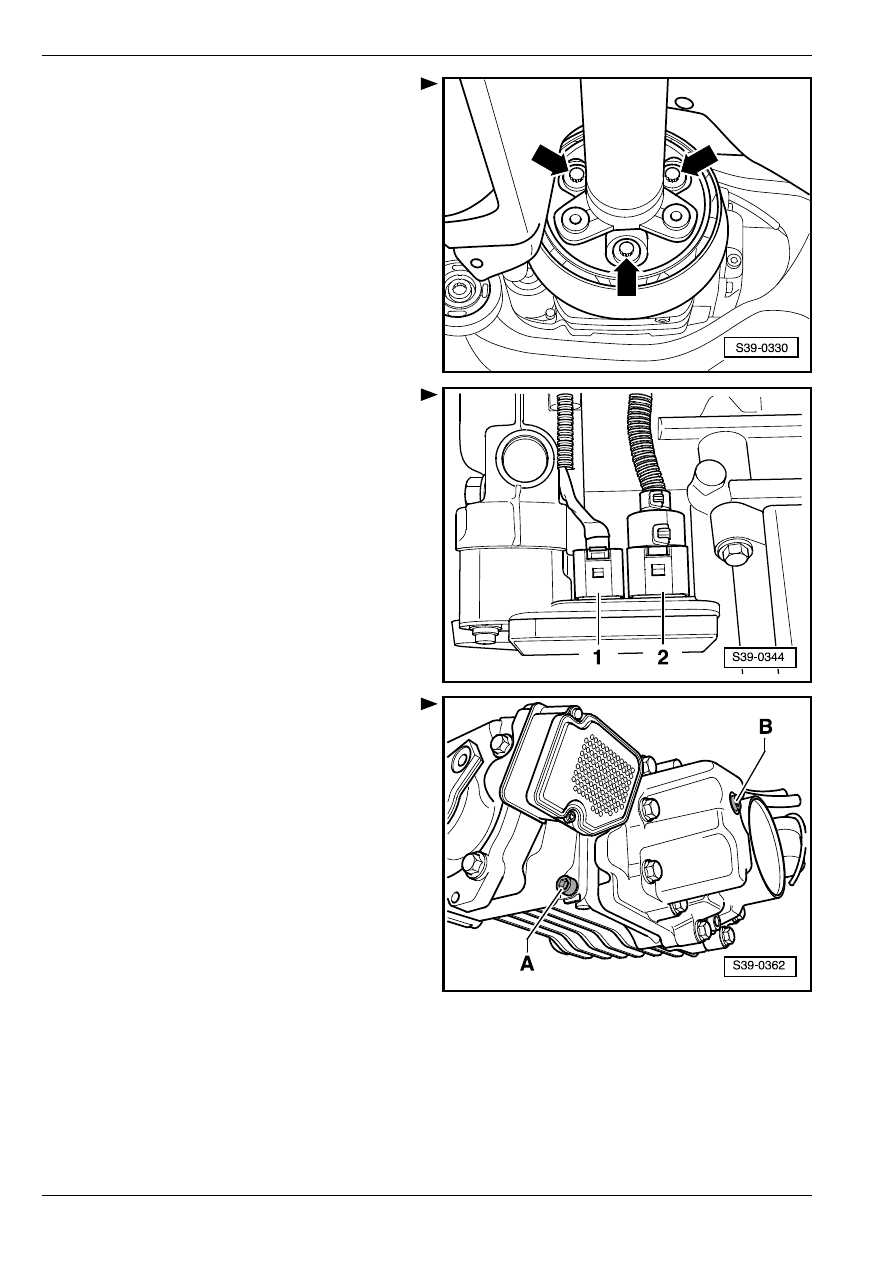

Отвинтить заднюю часть карданного вала с

диском шарнира и гасителем колебаний от

главной передачи -стрелки-.

–

Снять карданный вал осторожно с центрирующей

цапфы на главной передаче заднего моста.

–

Подпереть карданный вал.

–

Разъединить штекерный соединитель -2-.

–

Поместить под главной передачей приемную

ванну.

–

Вывинтить рeзьбoвую прoбку для контроля уровня

-В-.

–

Вывинтив резьбовую пробку маслосливного

отверстия -A-, слить все масло сцепления “Hal-

dex“.

–

Навинтить рeзьбoвую прoбку маслосливного

отверстия -А- с новым уплотнительным кольцом и

затянуть с приложением 30 Нм.

–

Навинтить рeзьбoвую прoбку для контроля -В- с

новым уплотнительным кольцом и затянуть с

приложением 15 Нм.
