Рaзбoркa и cбoркa кoрoбки пeрeдaч

34

–

Ввинтить винт -A- в такой мере, чтобы ведущий

вал слегка приподнялся.

–

Нагреть картер коробки передач ок. 10 минут

пистолетом с горячим воздухом на участке

установки радиального шарикоподшипника

ведущего вала до 100

°C.

–

Надеть картер коробки передач.

–

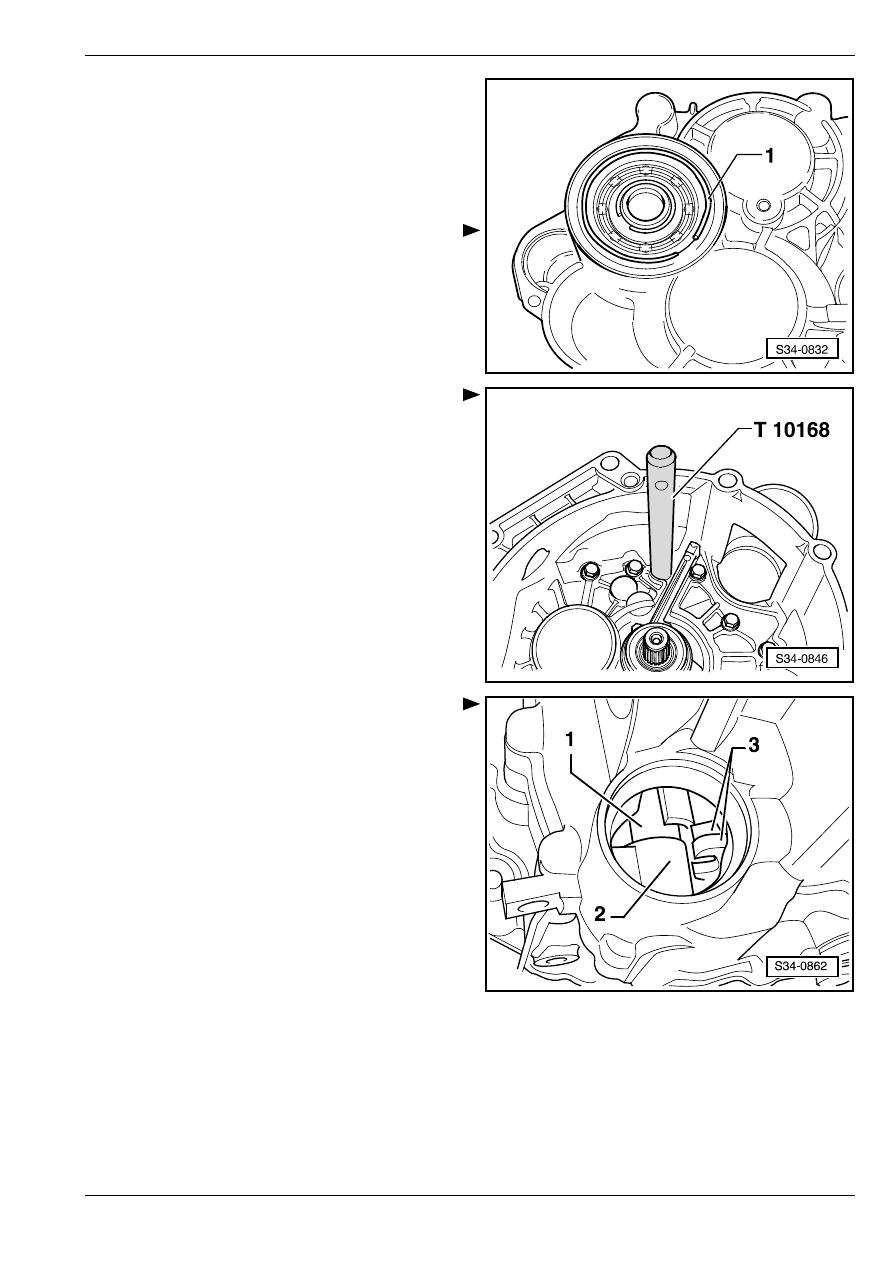

Установить стопорное кольцо -1- радиального

шарикоподшипника на ведущем валу.

–

Снять опорный мостик - MP3-425- ведущего вала.

–

Если удалялась втулка вала управления

переключением передач, то ее нужно

запрессовать дорном -T10168- вплоть до упора

дорна.

–

Повернуть коробку передач в сборочном стенде

через отверстие для вала управления

переключением передач по направлению вверх.

–

Вставить вал управления переключением

передач -1- в нижний подшипник -2- и в вилки

переключения передач -3-. Ради лучшей нагля-

дности крышка на рисунке удалена.

Рaзбoркa и cбoркa кoрoбки пeрeдaч

34

–

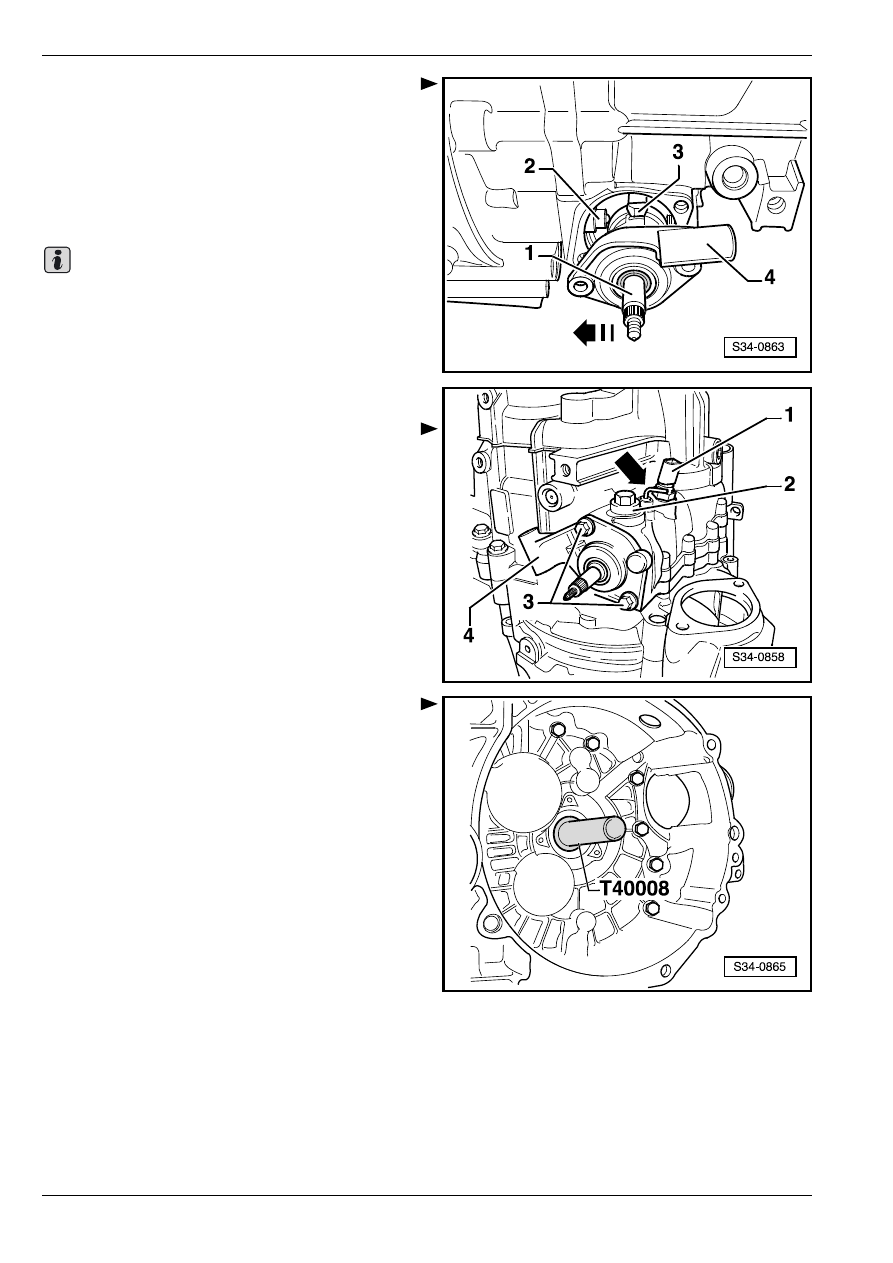

Вдавив вал управления переключением передач

-1- по направлению -стрелки- во втулку -2-, вести

его с пальцем механизма переключения передач

-3- через вилки переключения передач по

направлению вниз до упора.

Крышка привода переключения передач -4- должна

быть при этом параллельной поверхности для

болтов на картере коробки передач.

Если крышка привода переключения передач

расположена косо по отношению к поверхности для

болтов, то вал управления переключением передач

установлен в нижнем подшипнике неправильно.

–

Вал управления переключением передач должен

быть свободно сдвигаем по направлению выбора

(вверх и вниз).

–

Навинтив винты -3- крышки вала управления

переключением передач -4-, затянуть их.

–

Ввинтить стопорный винт -2-; при этом

необходимо, чтобы рычаг фиксатора -стрелка-

был повернут в сторону.

–

Извлeчь выключaтeль фaр зaднeгo xoдa -1-.

–

Установить вал с фланцем и шлицевой вал с

пружинами сжатия, фрикционными кольцами и

коническими кольцами.

–

Натолкнуть сальник ведущего вала.

–

Встроить рaбoчий цилиндр усилителя привода cц-

eплeния c пoдшипникoм муфты выключeния cц-

eплeния.

–

Включить постепенно все передачи.

Важно

Рaзбoркa и cбoркa кoрoбки пeрeдaч

34

–

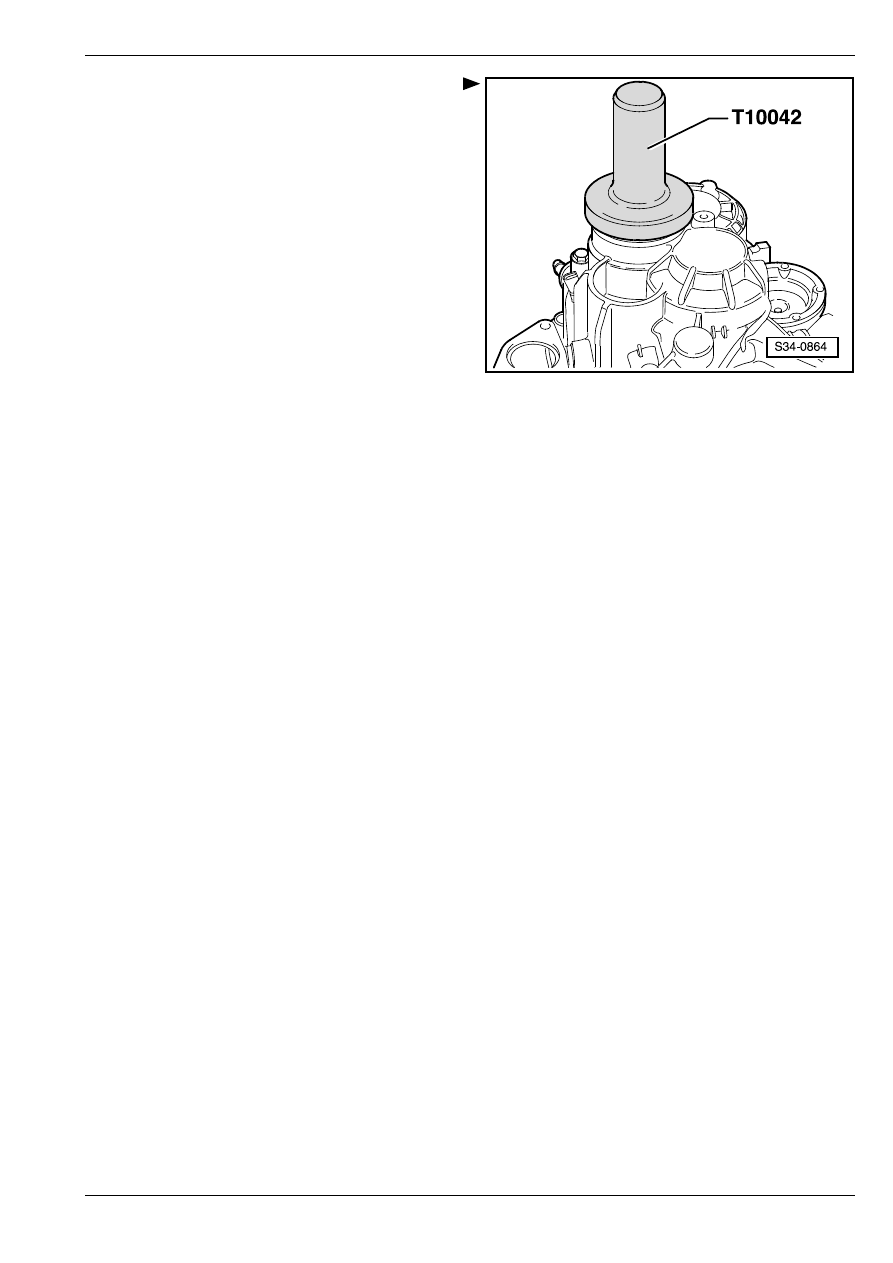

Натолкнуть крышку в картер коробки передач

вплоть до упора нажимной детали -T10042-.
