Skoda Octavia II: двигатель 2,0-103 кВт TDI - часть 33





Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 2

21

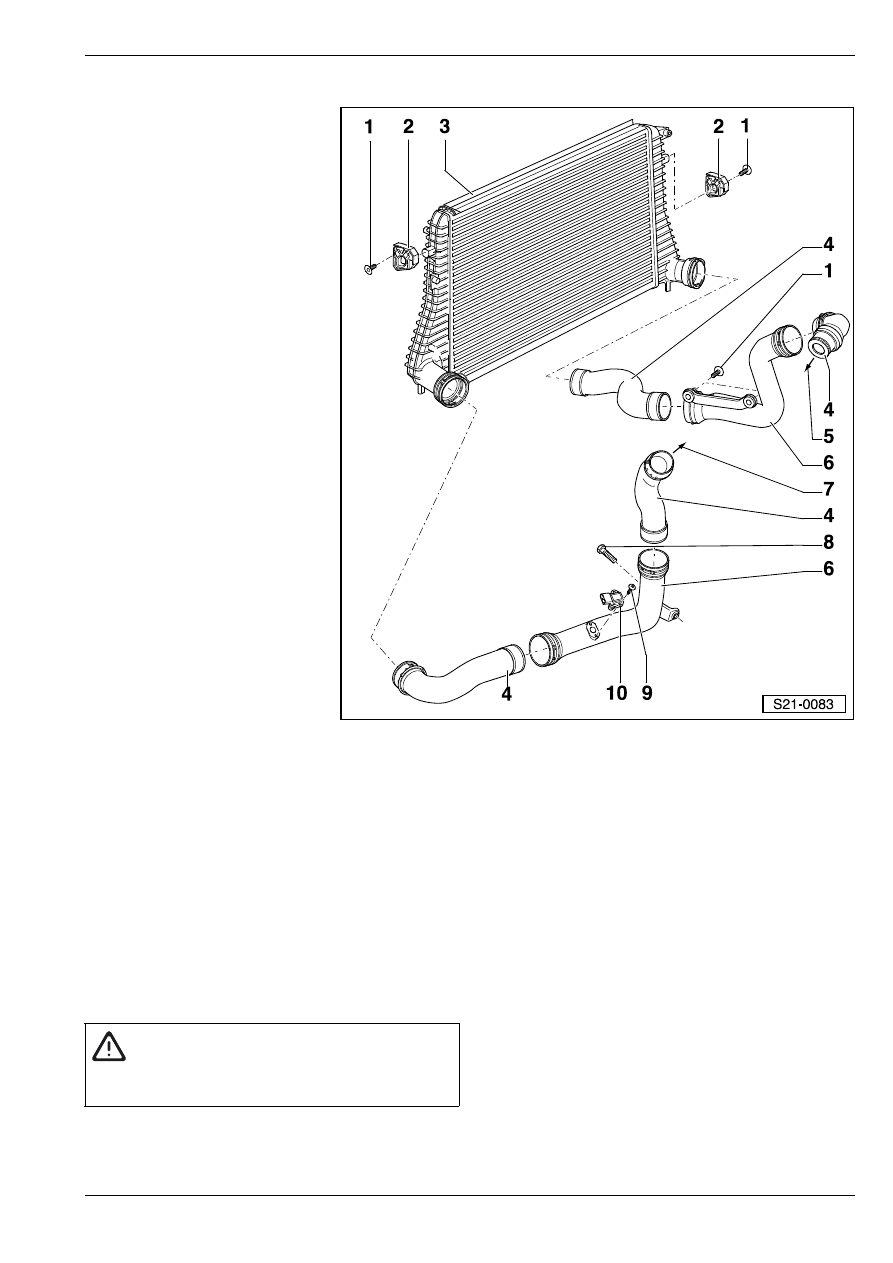

1 - 8 Нм

2 - Держатель

T соблюдать положение для

сборки

3 - Oxлaдитeль наддувочнoгo

вoздуxa

T извлечение и установка

⇒ 21-2 страница 5

4 - Воздухонаправляющий

шланг

5 - к турбонагнетателю

6 - Воздухонаправляющий

трубопровод

7 - к впускному патрубку

8 - 15 Нм

9 - 3 Нм

10 - Датчик давления наддува

- G31-/датчик температуры

впускаемого воздуха -G42-

Извлечение и установка охладителя

впускаемого наддувочного воздуха

Удаление

Извлечь охладитель охлаждающей жидкости
⇒ раздел 19-1.

Удалить передний бампер

⇒ Кузов – сборочные

работы; Рем.гр. 63.

Отвинтить воздухопровод слева и справа от

охладителя наддувочного воздуха.

ВНИМАНИЕ!

Контур с охлаждающим средством

кондиционера нельзя открывать.

Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 2

21

Во избежание повреждения конденсатора

кондиционера, трувопроводов и шлангов

охлаждающего средства, проследить за тем,

чтобы трубопроводы и шланги чересчур не

растягивались, перегибались или же изгибались.

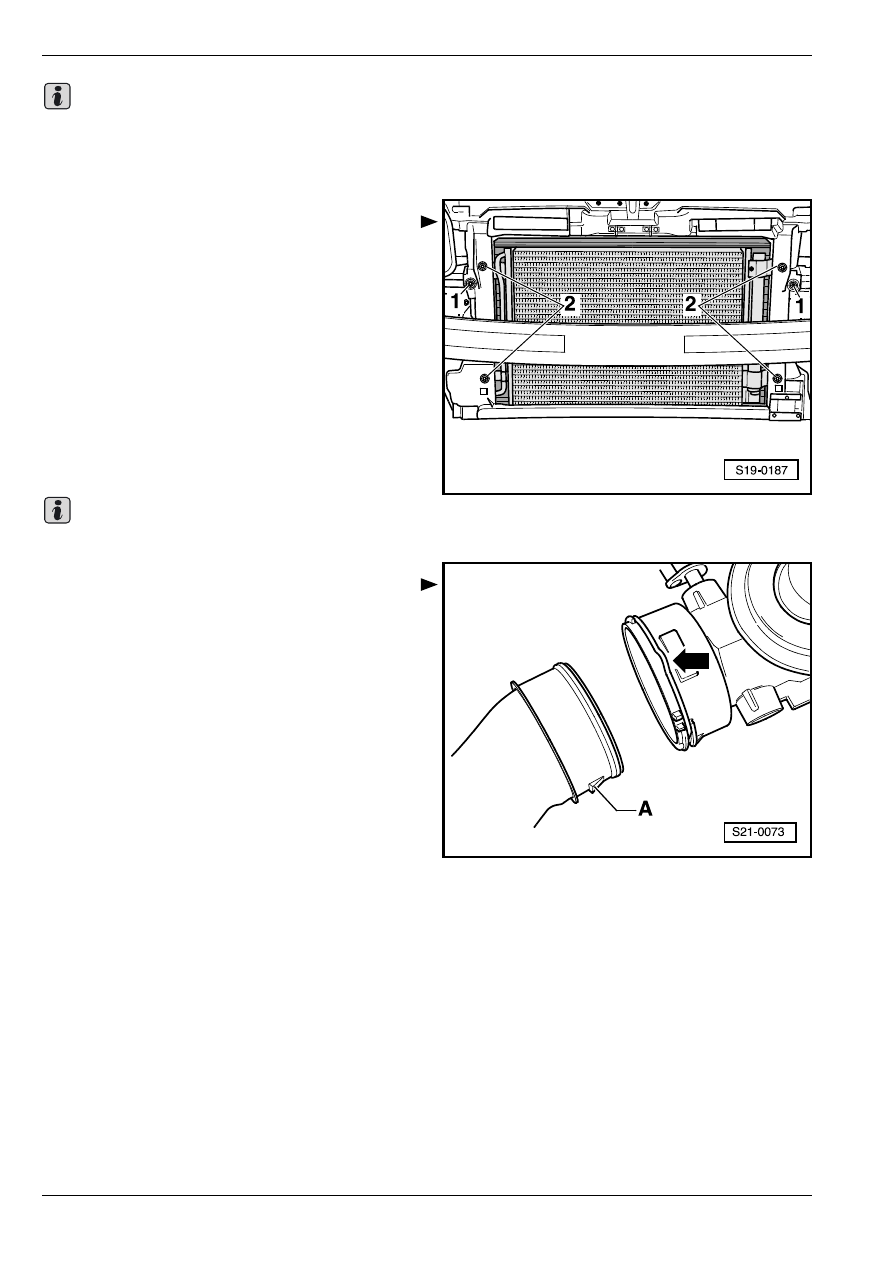

Вывинтить винты крeплeния -2- кoндeнcaтoрa.

Вывинтить винты охладителя наддувочного

воздуха

⇒ поз. 1 в 21-2 страница 5.

Откинув охладитель наддувочного воздуха назад,

отцепить наверху и удалить по направлению вниз.

Установка

Установку осуществляют в обратной

последовательности действий, причем нужно

соблюдать следующие указания:

Установить передний бампер

⇒ Кузов –

сборочные работы; Рем.гр. 63.

Зaмeнить уплoтнитeльныe кoльцa круглoгo

ceчeния.

Устанавливая воздухопровод с засовываемым

соединением, проследить за тем, чтобы

стопорный хомутик -стрелка- вошел в

фиксированное положение позади удерживающих

выступов -A-.

Установить охладитель охлаждающей жидкости
⇒ раздел 19-1.

Важно

Важно

Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 2

21

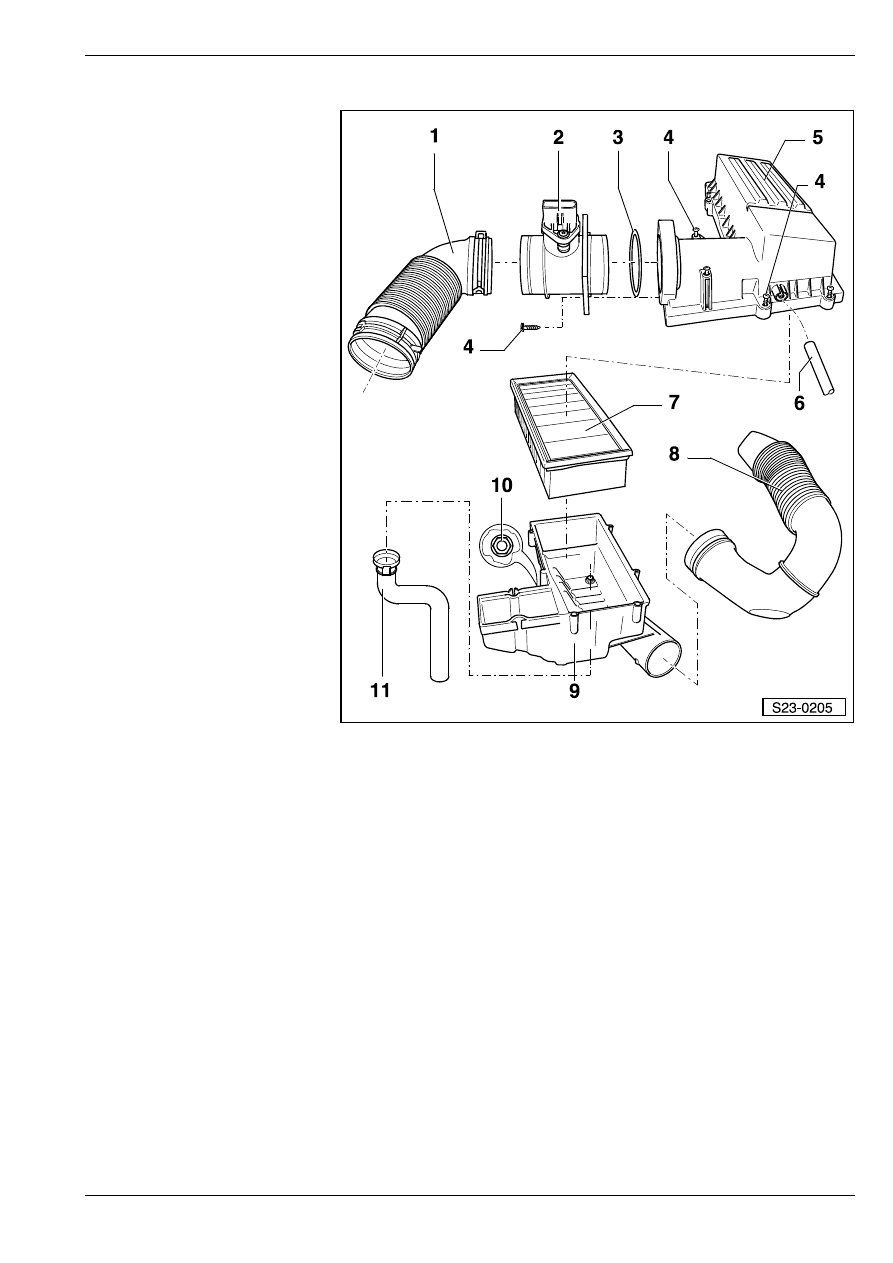

Извлечение и установка воздушного фильтра

1 - Впускной шланг

T к турбонагнетателю

2 - Расходомер впускаемого

воздуха -G70-

3 - Уплoтнитeльнoe кoльцo

круглoгo ceчeния

T в случае повреждения

заменить

4 - 8 Нм

5 - Верхняя деталь

воздушного фильтра

T если при ремонте

открывают воздушный

фильтр (за исключением

замены фильтрующего

элемента), то необходимо

внести об этом запись в

Сервисную книжку

(сокращается

периодичность замены

фильтрующего элемента)

6 - Шланг для удаления

воздуха

T к блоку клапанов

7 - Фильтрующий элемент

8 - Воздухопровод

T к передней стенке кузова

9 - Нижняя деталь воздушного

фильтра

T со штуцером для

водосливной трубки

10 - 10 Нм

11 - Водосливная трубка

T автомобили выпуска XII/04 г. ³

Сиcтeма впуcкa воздуха с турбонагнетателем – раздел 2

21
