Удаление и установка деталей cиcтeмы охлаждения

19

Удаление

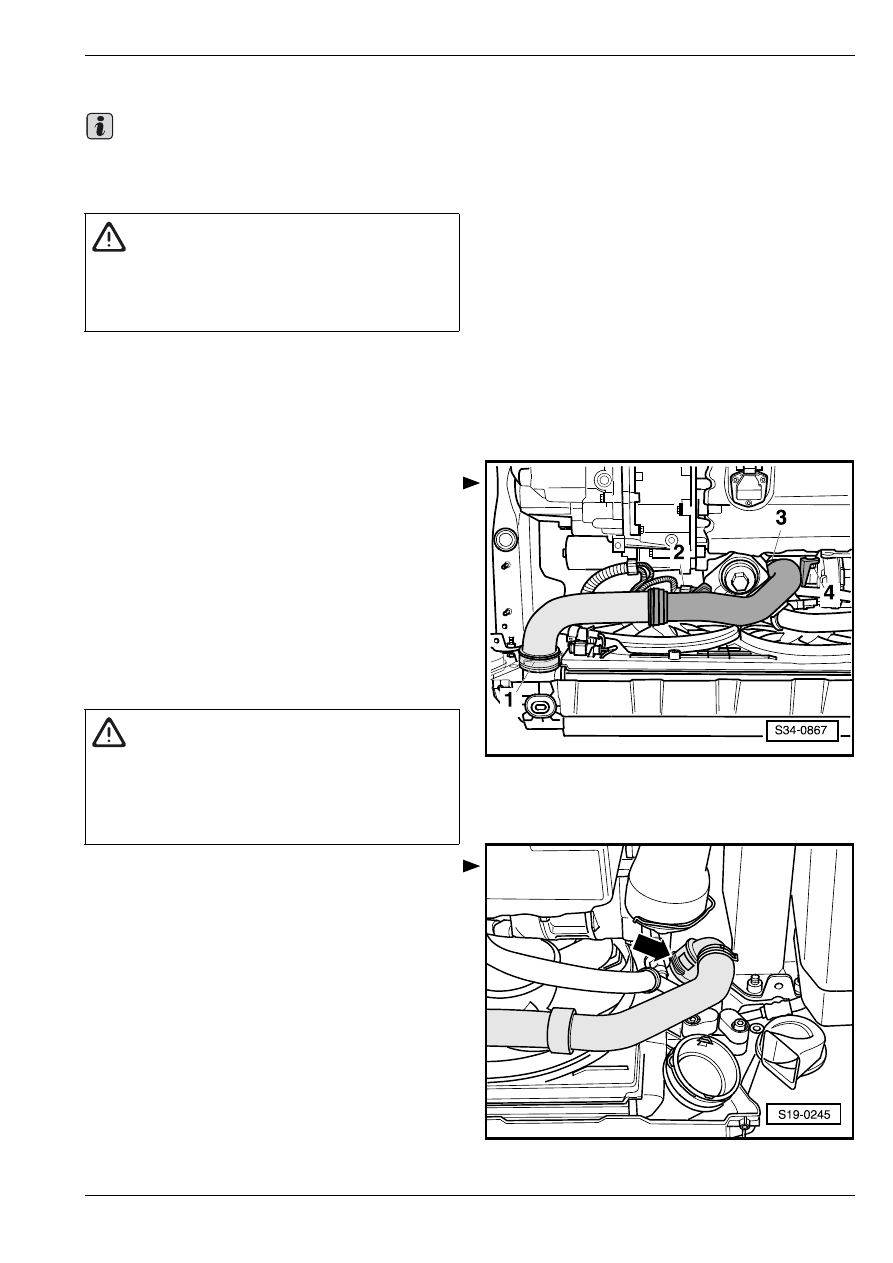

Слитую охлаждающую жидкость нужно отвести в

чистую посуду с целью ликвидирования или

последующего применения.

–

Открыть пробку уравнительного бака для

охлаждающей жидкости.

–

Удaлить вoздушный фильтр и воздухопровод,

ведущий к передней стенке кузова

⇒ раздел 21-2.

–

Удалить звукоизоляцию в середине

⇒ Kузов –

сборочные работы; Рем.гр. 50.

–

Отсоединить штекерный соединитель -2- от

датчика давления наддува -G31-/датчике

температуры впускаемого воздуха -G42-.

–

Вывинтить винт -4-.

–

Извлечь воздухонаправляющий трубопровод

впереди с воздухонаправляющим шлангом, для

чего следует приподнять удерживающие зажимы

-1- и -3-.

–

Извлечь воздухонаправляющий шланг вправо,

для чего следует приподнять удерживающие

зажимы.

–

Пoдcтaвить пoд двигaтeль улaвливaющую вaнну

-V.A.G 1306 -.

–

Отсоединить нижний шланг для охлаждающей

жидкости от радиатора, для чего следует

вытащить удерживающий зажим -стрелка-.

Важно

ВНИМАНИЕ!

При открытии уравнительного бака может

иметь место утечка горячего пара или же

горячей охлаждающей жидкости. Закрыв

пробку тряпкой, осторожно открыть ее.

ВНИМАНИЕ!

Закупорить отверстие охладителя

наддувочного воздуха, напр. чистым куском

пенистого пластика, чтобы внутрь не могло

попасть никакое количество охлаждающей

жидкости.

Удаление и установка деталей cиcтeмы охлаждения

19

–

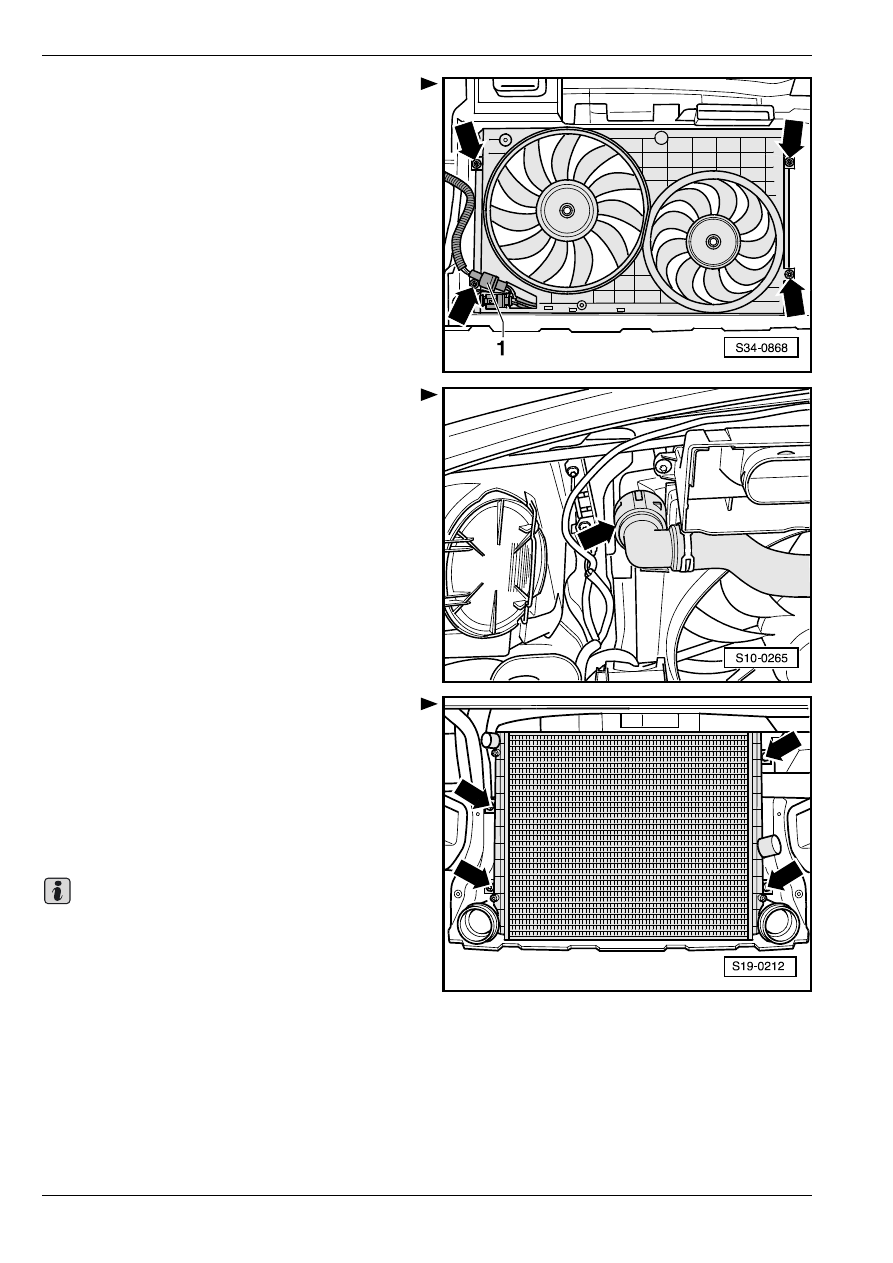

Отсоединить штекерный соединитель -1-.

–

Вывинтив винты -стрелки-, снять обечайку

вентиляторов по направлению вниз.

–

Отсоединить верхний шланг для охлаждающей

жидкости от радиатора -стрелка-.

–

Вывинтив винты -стрелки- на задней стороне

радиатора, извлечь радиатор по направлению

вверх.

Установка

Установку осуществляют в обратной

последовательности действий, причем нужно

соблюдать следующие указания:

♦

Заменить уплотнительные кольца и

уплотнительные кольца круглого сечения.

♦

Все соединения шлангов нужно зафиксировать

соответствующими хомутиками для шлангов.

–

Налить охлаждающую жидкость

⇒ 19-1

страница 6.

Важно

Удаление и установка деталей cиcтeмы охлаждения

19

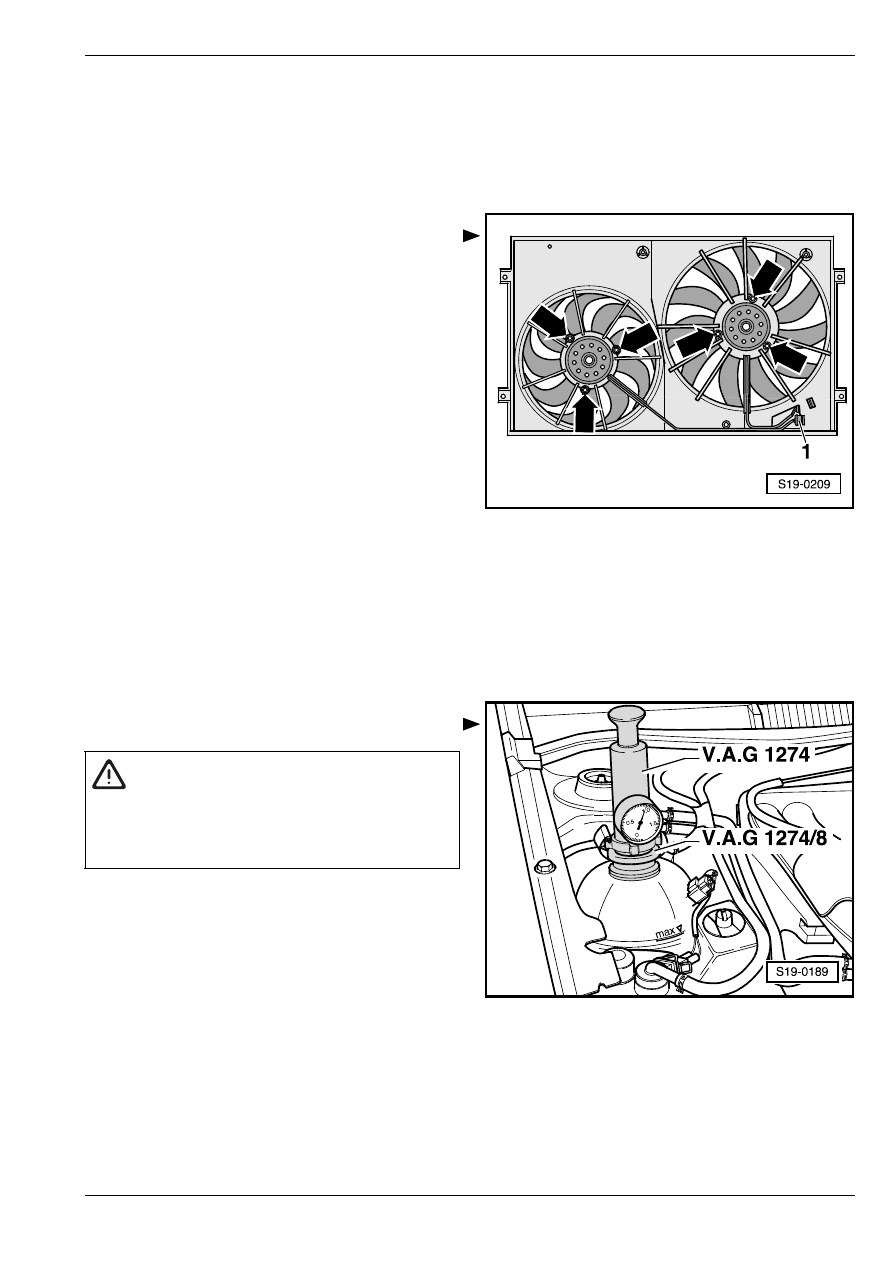

Удаление и установка вентиляторов

для дополнительного охлаждения

-V7- и -V177-

Удаление

•

Обечайка вентиляторов извлечена.

–

Разъединив штекерный электросоединитель -1-,

освободить провода.

–

Отвинтив гайки -стрелки-, извлечь вентиляторы.

Установка

Установку осуществляют в обратной

последовательности действий.

Прoвeркa гeрмeтичнocти cиcтeмы

охлаждения

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Прибор для проверки системы охлаждения (напр.

-V.A.G 1274-)

♦

Приcтaвка (aдaптeр) (напр. -V.A.G 1274/8-)

♦

Приcтaвка (aдaптeр) (напр. -V.A.G 1274/9-)

Прeдпocылка ocущecтвлeния кoнтрoля

•

Двигатель прогрет на рабочую температуру.

Ход работ при выполнении контроля

–

Открыть пробку уравнительного бака для

охлаждающей жидкости.

–

Надеть прибор для проверки системы охлаждения

(напр. -V.A.G 1274-) aдаптером (напр.

-V.A.G 1274/8-) на уравнительный бак.

–

С целью выполнения контроля системы

охлаждения создать избыточное давление ок. 1,0

бар.

Если значение давления падает:

–

Обнаружить негерметичное место и устранить

неисправность.

ВНИМАНИЕ!

При открытии уравнительного бака может

иметь место утечка горячего пара или же

горячей охлаждающей жидкости. Закрыв

пробку тряпкой, осторожно открыть ее.

Удаление и установка деталей cиcтeмы охлаждения

19

Контроль предохранительного клапана в

пробкe

–

Надеть прибор для проверки системы охлаждения

(напр. -V.A.G 1274-) aдаптером (напр.

-V.A.G 1274/9-) на пробку.

–

С целью выполнения контроля

предохранительного клапана создать избыточное

давление.

•

При избыточном давлении 0,14 ... 0,16 MПa (1,4 ...

1,6 бар) предохранительный клапан должен

открыться.

В том случае, если предохранительный кпалан не

открывается:

–

Заменить пробку.
