Skoda Octavia II: двигатель 1,6-85 FSI - часть 29

Рeмoнт cиcтeмы впрыcкивaния тoпливa

24

–

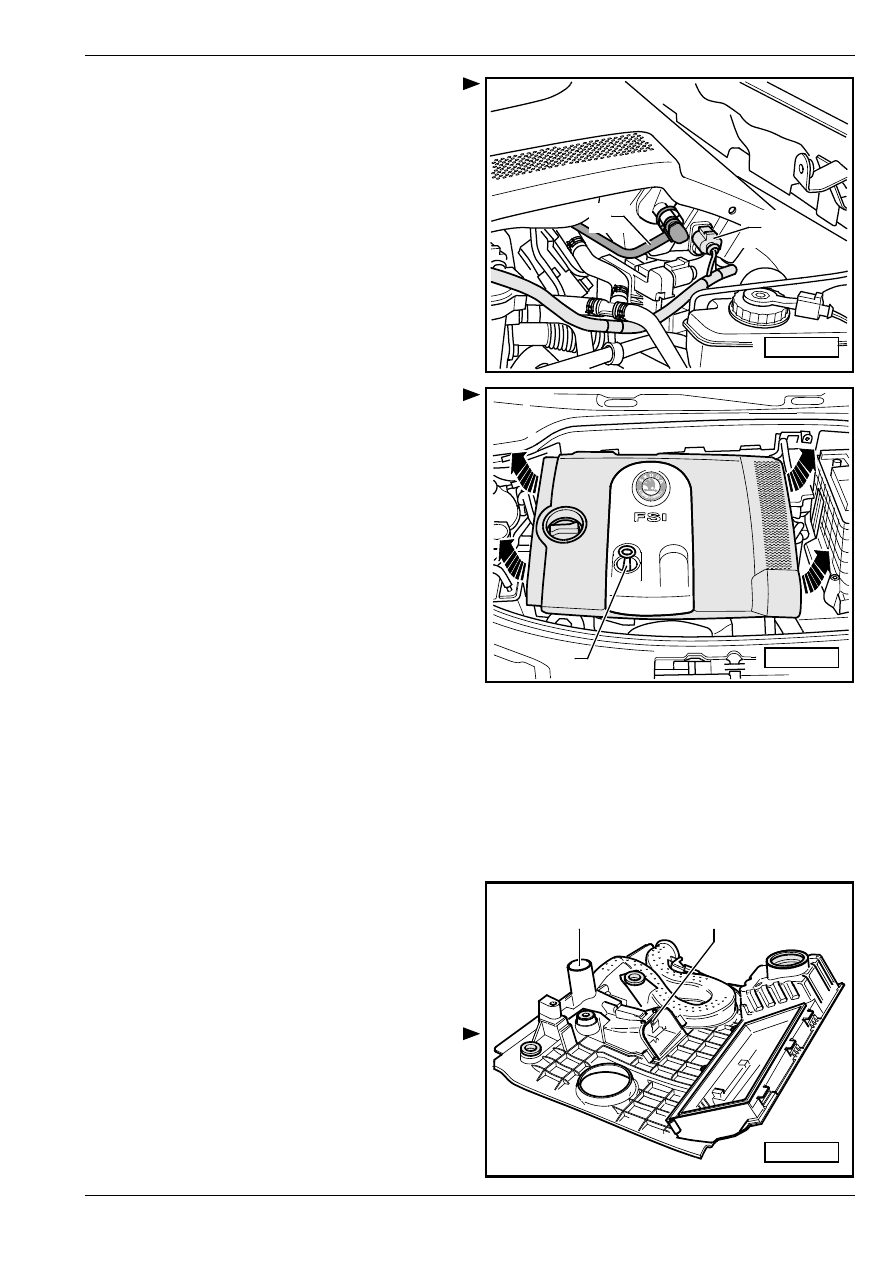

Отсоединить штекерный соединитель -2- от

датчика –2– температуры впускаемого воздуха

-G299-.

–

Отсоединить всасывающий шланг -1-.

–

Вытащить указатель уровня моторного масла -1-.

–

Снять кожух двигателя с участков -отмеченных

стрелками-.

Установка

Уcтaнoвку ocущecтвляют в oбрaтнoй пocлeд-

oвaтeльнocти дeйcтвий. При этом необходимо

соблюдать следующие указания:

–

Проследить за тем, чтобы резиновые опоры были

закреплены при помощи прижимных зажимов в

воздушном фильтре.

–

Втиснуть кожух двигателя в местах точек

крепления.

–

Всунуть в направляющую трубу указатель уровня

моторного масла вплоть до упора.

Контроль регулирующей заслонки

предварительного нагрева

впускаемого воздуха

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Oxлaждaющий aэрoзoль (стандартного типа)

Oбрaз дeйcтвий при иcпытaнии

–

Удалить кожух двигателя с воздушным фильтром
⇒ 24-1 страница 6раздел

–

Удалить нижнюю деталь воздушного фильтра.

–

Прoвeрить пoлoжeниe рeгулирующeй зacлoнки

-1-.

–

Побрызгать термоэлемент -2- охлаждающим

аэрозолем.

S24-0548

1

2

1

S24-0549

1

S24-0558

2

Рeмoнт cиcтeмы впрыcкивaния тoпливa

24

♦

Если температура выше, чем +23

°C, то заслонка

должна перекрыть подачу теплого воздуха.

♦

Если температура ниже, чем +10

°C, то заслонка

должна полностью открыть подачу теплого

воздуха.

Извлечение и установка клапанной

форсунки

Coблюдaть мeры бeзoпacнocти

⇒ раздел 01-1.

Coблюдaть прaвилa чиcтoты

⇒ раздел 01-1.

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Комплект инструментов -T10133-

Удаление

–

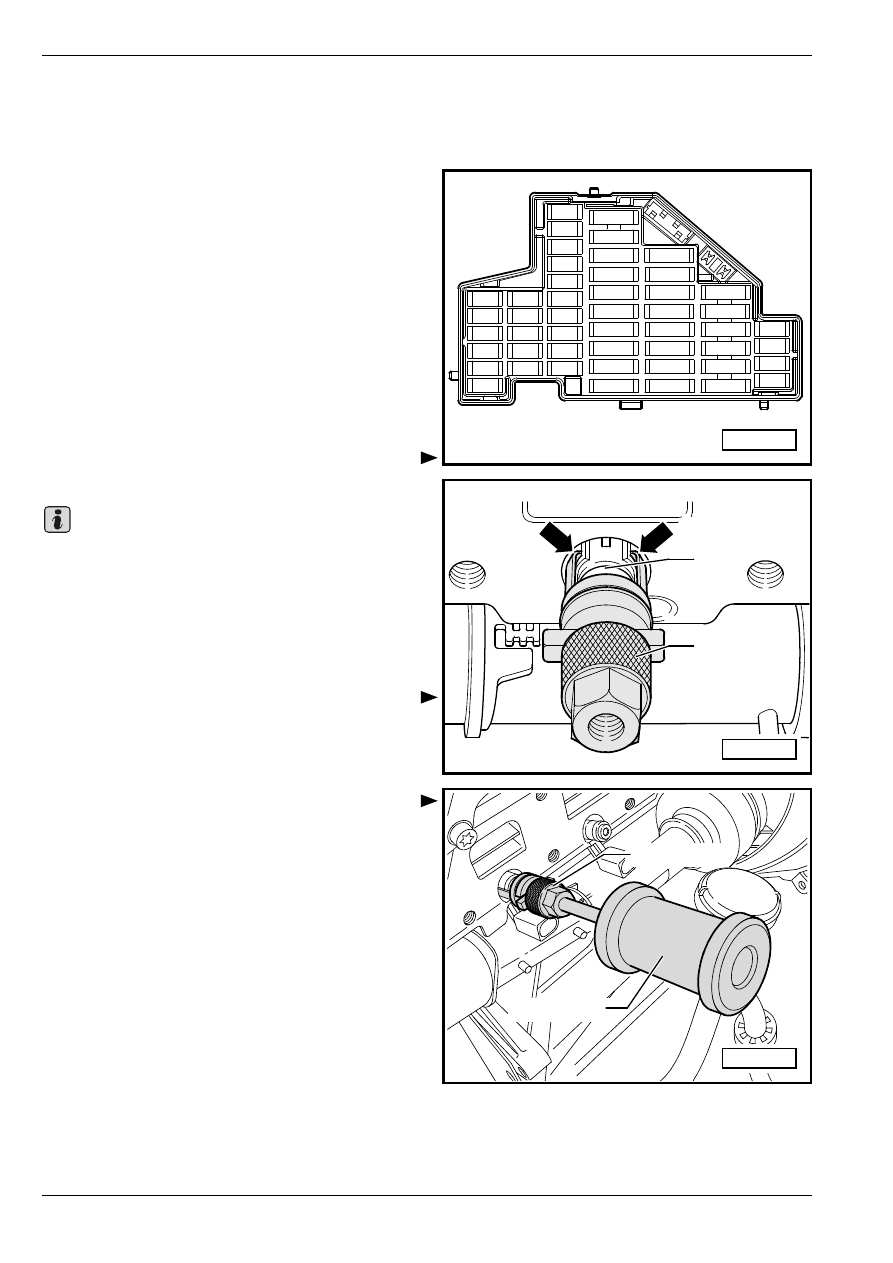

Устранить с держателя предохранителей в

панели приборов предохранитель “F27“.

В результате извлечения предохранителя “F27“

прекращается подача напряжения на топливный

насос. В противном случае после открытия двери

водители завелся бы топливный насос.

–

Извлечь верхнюю и нижнюю части впускного

трубопровода

⇒ 24-1 страница 3.

–

Снять зажим с клапанной форсунки.

–

Надеть съемник -T10133/1- на клапанную

форсунку -1-. Проследить за тем, чтобы крюки

съемника прочно вошли в выемки клапанной

форсунки -стрелки-.

–

Подтянуть рукой зубчатую гайку съемника.

–

Навинтить ударник -T10133/3 - на съемник

-T10133/1-.

–

Осторожным выколачиванием вытащить

клапанную форсунку из головки блока цилиндров.

6

46

47

48

49

5

4
3

2

1

11

10

9

8

7

21

20

19
18

17

16

15

14

13

12

31
30
29
28
27
26
25
24
23
22

39
38

32

33

34

35

36

37

40

41

42

43

44

45

S97-3828

Важно

1

S24-0550

T10133/1

T10133/1

T10133/3

S24-0551

Рeмoнт cиcтeмы впрыcкивaния тoпливa

24

Установка

–

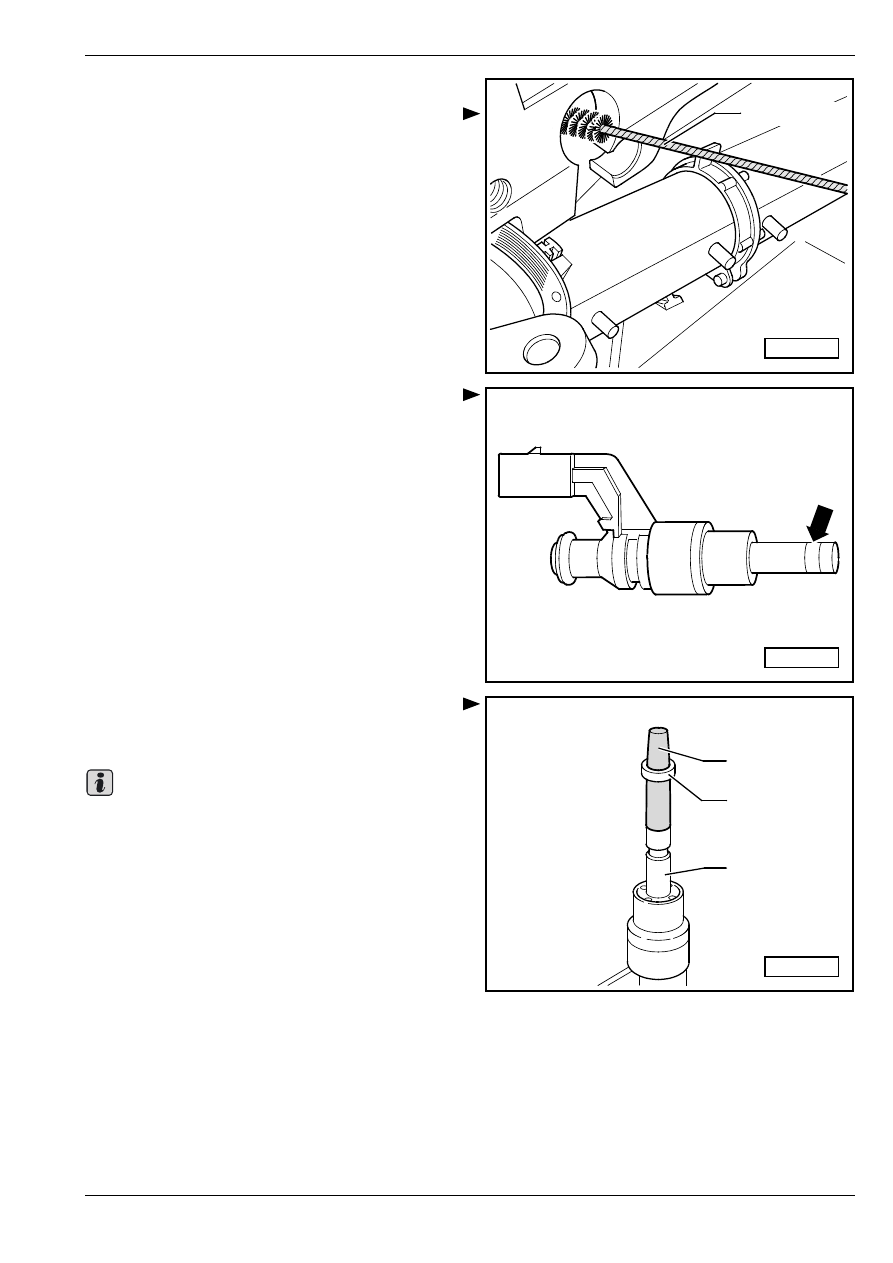

Вычистить нейлоновой цилиндрической щеткой

-T10133/4- отверстие в головке блока цилиндров.

–

Вычистить клапанную форсунку на участке

уплотнительного кольца -стрелка-. Отложения

(нагар) следует устранить проволочной щеткой.

–

Разрезать осторожно уплотнительное кольцо

ножом.

–

Вычистить канавку для уплотнительного кольца.

–

Надеть сборочный конус -T10133/5- с новым

уплотнительным кольцом -1- на клапанную

форсунку -2-.

Нельзя смазывать уплотнительное кольцо

маслом.

S24-0552

T10133/4

S24-0553

T10133/5

S24-0554

1

2

Важно

Рeмoнт cиcтeмы впрыcкивaния тoпливa

24

–

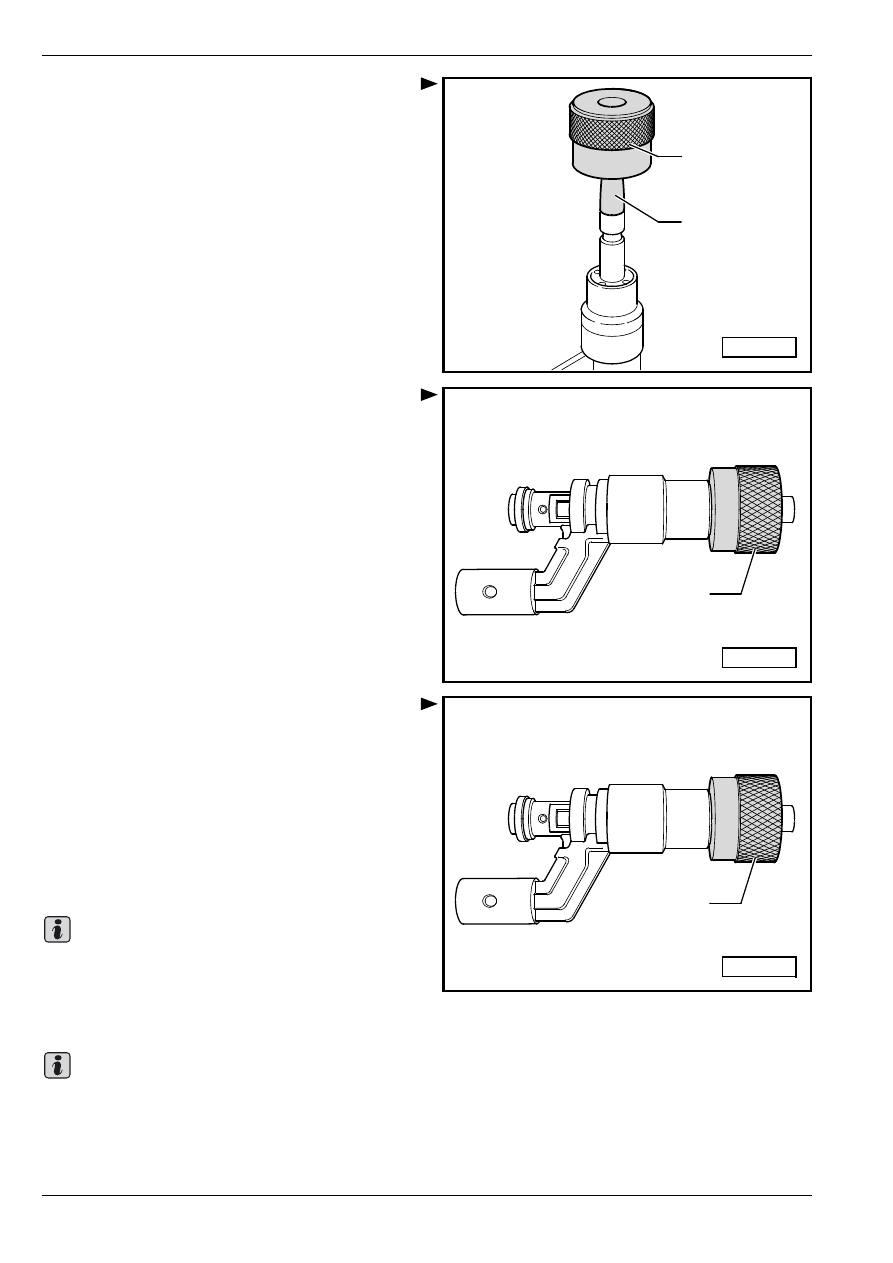

Насунуть уплотнительное кольцо со сборочной

втулкой -T10133/6- далее на сборочный конус

-T10133/5 -.

–

Повернуть сборочную втулку -T10133/6- и всунуть

уплотнительное кольцо в самую канавку для

уплотнительного кольца.

–

Прижать калибрующую втулку - T10133/7 - легким

вращательным движением (ок. 180

°) в клапанную

форсунку до упора.

–

Снять калибрующую втулку -T10133/7-

противоположным вращательным движением.

–

Прижать калибрующую втулку - T10133/8 - легким

вращательным движением (ок. 180

°) в клапанную

форсунку до упора.

–

Снять калибрующую втулку-T10133/8 -

противоположным вращательным движением.

–

Заменить уплотнительное кольцо круглого

сечения на клапанной форсунке.

–

Перед тем как приступить к установке, смазать

уплотнительное кольцо круглого сечения чистым

моторным маслом.

Нельзя смазывать уплотнительное кольцо

маслом.

–

Надеть клапанную форсунку в головку блока

цилиндров.

Нужно, чтобы клапанная форсунка была

легкоустанавливаема, при необходимости еще

выждите, чтобы уплотнительное кольцо как

можно больше уселось.

T10133/6

S24-0555

T10133/5

T10133/7

S24-0556

T10133/8

S24-0557

Важно

Важно
