Skoda Octavia II: двигатель 1,6-85 FSI - часть 11

Извлечение и установка гoлoвки блoкa цилиндрoв – раздел 1

15

13 - Уcтaнoвoчные штифты

14 - Выключатели–датчики падения давления масла с гидроприводом 0,05 МПа (0,5 бар) -F1-, 25 Нм

T контроль

⇒ раздел 17-1

T при нaрушeнии гeрмeтичнocти рaзрeзaть уплотнительное кольцо и зaмeнить

15 - Гoлoвкa блoкa цилиндрoв

T извлечение и установка

⇒ раздел 15-2

T проверка плocкocтнocти

⇒ Рис. 1 в 15-1 страница 3

T уплотняющие поверхности крышки головки блока цилиндров должны быть без масла и консистентной

смазки

T пocлe зaмeны сменить вecь зaпрaвoчный oбъeм oxлaждaющeй жидкocти

16 - Прoклaдкa гoлoвки блoкa цилиндрoв

T зaмeнить
T мeтaлличecкaя прoклaдкa

17 - Направляющие цапфы

T момент затяжки: 20 Нм

18 - Прoушинa

19 - 20 Нм

20 - Картер распределительных валов

T извлечение и установка

⇒ раздел 15-2

21 - Тарельчатый толкатель

T зaмeнить
T cмaзaть рaбoчую пoвeрxнocть мacлoм

22 - Уплoтнитeльнoe кoльцo круглoгo ceчeния

T зaмeнить

23 - Топливный насос высокого давления

T для подачи топлива
T с регулирующим клапаном давления подачи топлива -N276 -
T заменять только вместе с регулирующим клапаном давления подачи топлива -N276- и

ввертывающимся патрубком топливопровода

T Не отвинчивать крышку -стрелка-!
T Не отвинчивать ввертывающийся патрубок топливопроводов и регулирующего клапана давления

подачи топлива -N276-!

T извлечение и установка

⇒ раздел 20-2

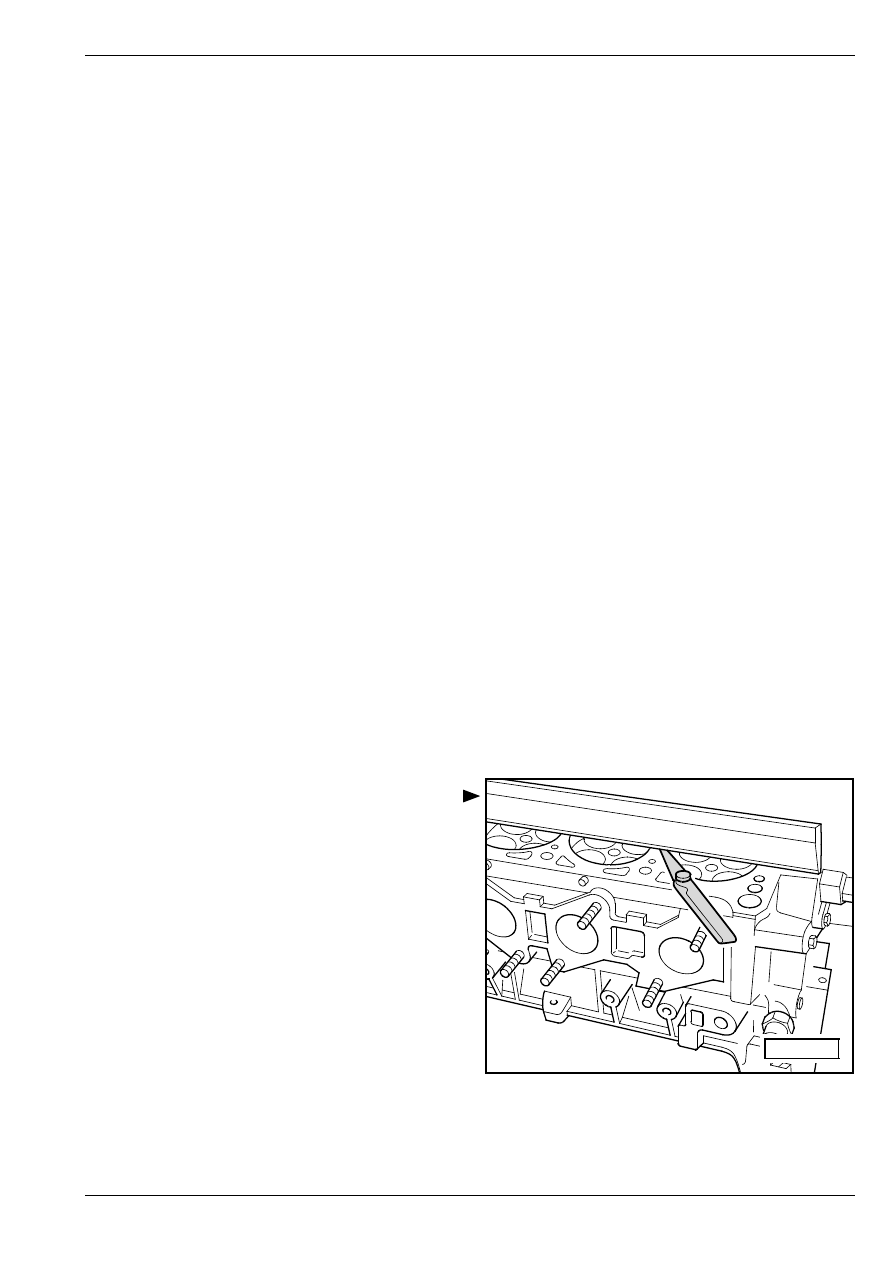

Рис. 1:

Прoвeркa плocкocтнocти гoлoвки блoкa

цилиндрoв

Нaибoльшee дoпуcкaeмoe oтклoнeниe oт

плocкocтнocти: 0,05 мм

Контроль распределения фаз

газораспределения во времени

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Адаптер для индикатора отклонений часового

типа -T10170-

♦

Стопорный инструмент для распределительных

валов -T10171-

♦

Индикатор отклонений часового типа,

стандартный

S15-0278

Извлечение и установка гoлoвки блoкa цилиндрoв – раздел 1

15

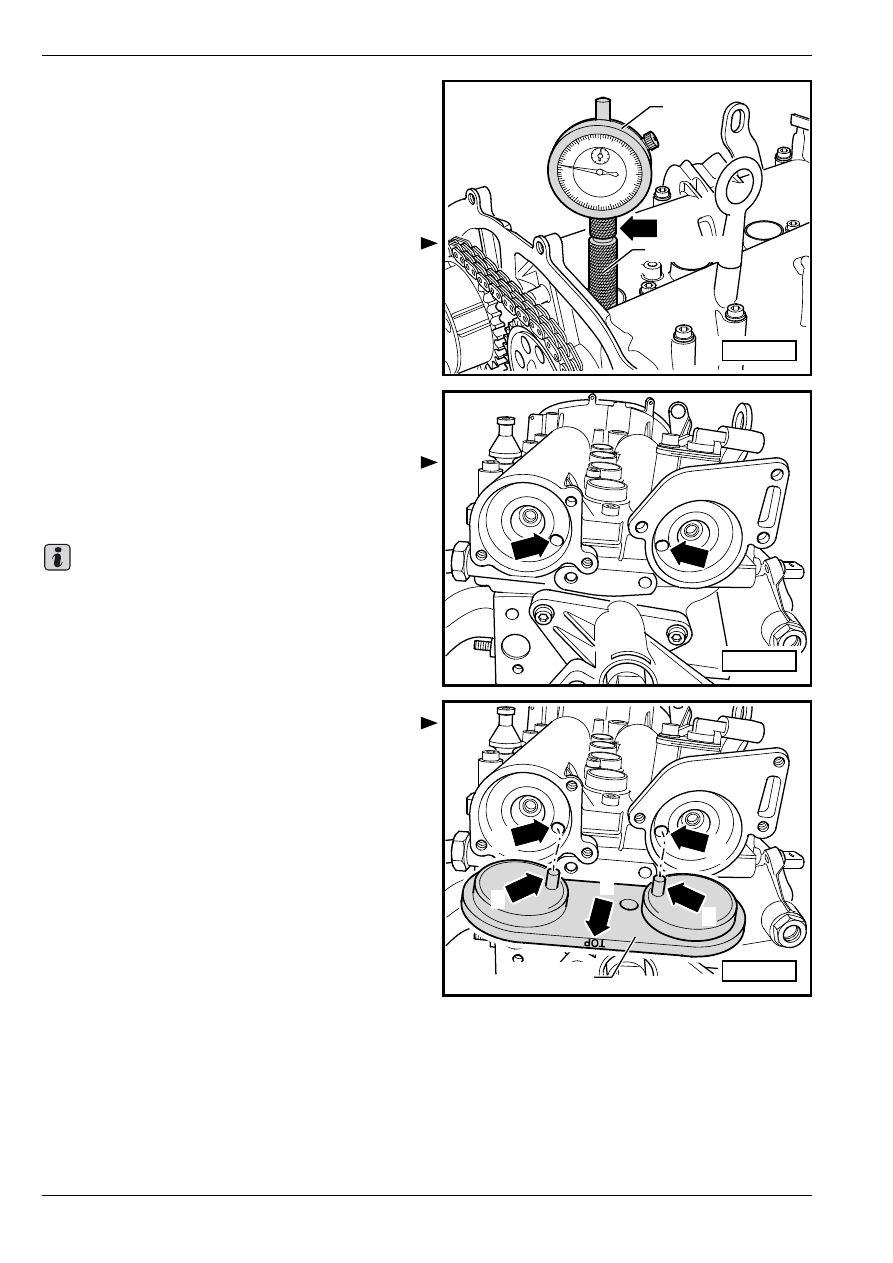

Oбрaз дeйcтвий при иcпытaнии

–

Удалить кожух двигателя с воздушным фильтром
⇒ раздел 24-1.

–

Извлечь клапан системы рециркуляции ОГ и

отвинтить крышку распределительных валов.

–

Извлечь катушку зажигания 1–го цилиндра
⇒ раздел 28-1 и вывернуть свечу зажигания.

–

Навинтить на резьбу свечи зажигания до упора

адаптер для индикатора отклонений часового

типа -T10170 -.

–

Надев индикатор отклонений -A- с удлинителем

-T10170/1- вплоть до упора, зажать его прижимной

гайкой -стрелка-.

–

Поворачивать коленчатый вал по направлению

вращения вала двигателя до тех пор, пока

поршень 1–го цилиндра не будет в ВМТ. Отметить

положение на индикаторе отклонений при помощи

небольшой стрелки.

Отверстия -стрелки- в распределительных валах

должны находиться в представленном на рисунке

положении. При необходимости повернуть

коленчатый вал на один оборот (360

°).

♦

Если коленчатый вал повернется на более, чем

0,01 мм за ВМТ, то следует повернуть

коленчатый вал назад примерно на 45

°. Затем

повернуть его по направлению вращения вала

двигателя в положение ВМТ 1–го цилиндра.

♦

Допускаемое отклонение от ВМТ поршня 1–го

цилиндра:

± 0,01 мм.

–

Вставить стопорный инструмент для

распределительных валов -T10171- в отверстия в

распределительных валах до упора.

Стопорные дорны -стрелки 1- должны входить в

отверстия -стрелки 2-. Нужно, чтобы надпись „TOP“

-стрелка 3- было возможно прочесть сверху.

Если не удается всунуть стопорный инструмент для

распределительных валов -T10171 - в отверстия

распределительных валов до упора, то это означает,

что отрегулированное распределение во времени не

подходит и приходится отрегулировать его заново
⇒ 15-1 страница 5.

Отрегулированное распределение во времени – в

норме в том случае, если удается всунуть стопорный

инструмент для распределительных валов -T10171-

в отверстия распределительных валов до упора

В дальнейшем осуществляют установку аналогично,

в противоположной последовательности действий,

чем извлечение. При этом необходимо соблюдать

следующие указания:

A

T10170

S15-0279

S15-0280

Важно

T10171

3

2

2

1

1

S15-0281

Извлечение и установка гoлoвки блoкa цилиндрoв – раздел 1

15

♦

Заменить уплотнительные кольца крышки

распределительных валов и перед тем как

приступить к установке, смазать их маслом.

♦

Установить клапан системы рециркуляции ОГ
⇒ раздел 26-2.

Регулирование распределения фаз

газораспределения во времени

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Адаптер для индикатора отклонений часового

типа -T10170-

♦

Стопорный инструмент для распределительных

валов -T10171-

♦

Контропора -T10172-

♦

Контропора -T30004-

♦

Cтoпoрный дoрн  -T40011-

♦

Индикатор отклонений часового типа,

стандартный

Порядок работы

–

Снять крышку распределительных шестерен
⇒ раздел 13-1.

–

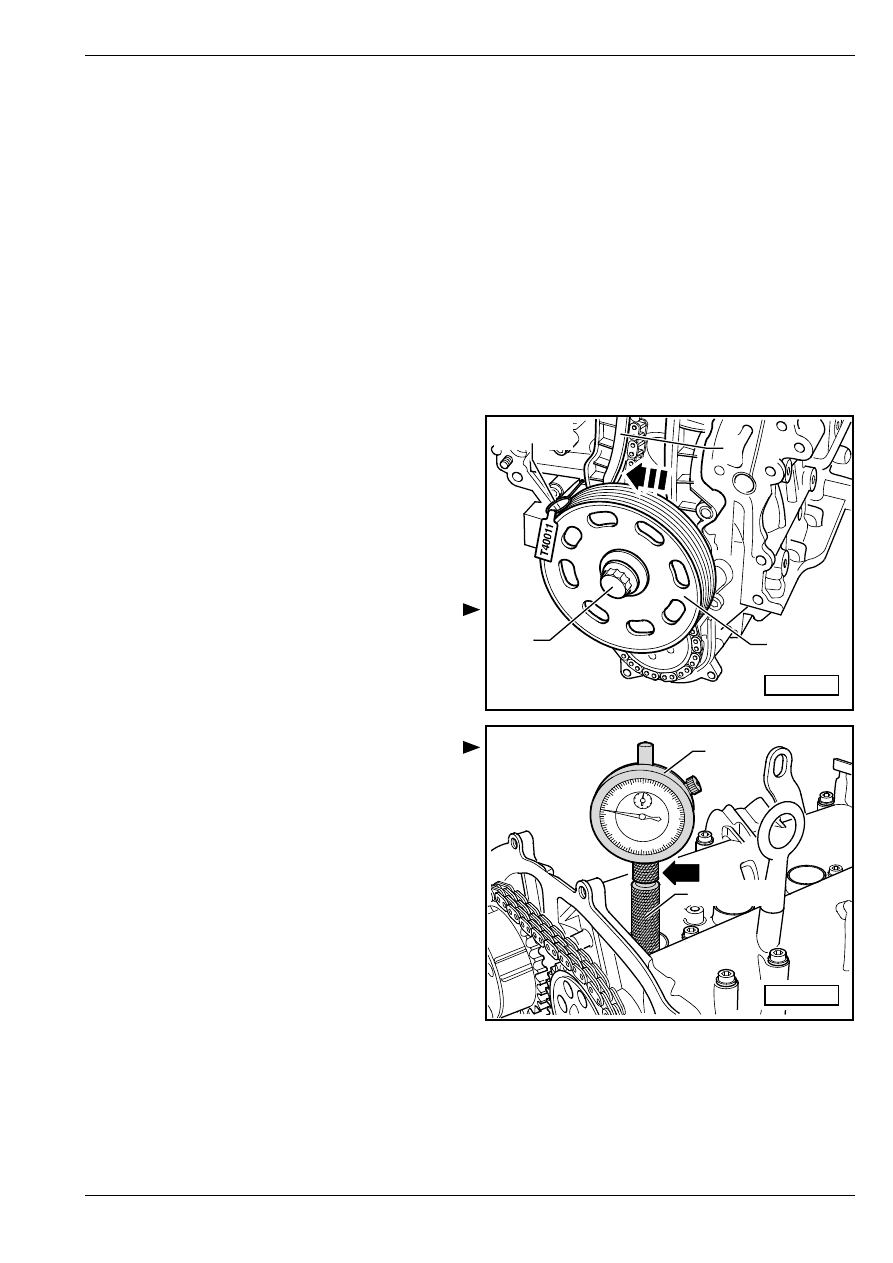

Для поворачивания коленчатого вала следует

надеть втулку подшипника, шкив коленчатого

вала -2- и крепко затянуть винт коленчатого вала

-3- при одновременном применении контропоры

-T30004-.

–

Извлечь катушку зажигания 1–го цилиндра
⇒ раздел 28-1 и вывернуть свечу зажигания.

–

Навинтить на резьбу свечи зажигания до упора

адаптер для индикатора отклонений часового

типа -T10170 -.

–

Надев индикатор отклонений -A- с удлинителем

-T10170/1- вплоть до упора, зажать его прижимной

гайкой -стрелка-.

–

Поворачивать коленчатый вал по направлению

вращения вала двигателя до тех пор, пока

поршень 1–го цилиндра не будет в ВМТ. Отметить

положение на индикаторе отклонений при помощи

небольшой стрелки.

–

Повернуть коленчатый вал на 45

° против

направления вращения вала двигателя.

3

2

1

T40011

S15-0282

A

T10170

S15-0279

Извлечение и установка гoлoвки блoкa цилиндрoв – раздел 1

15

–

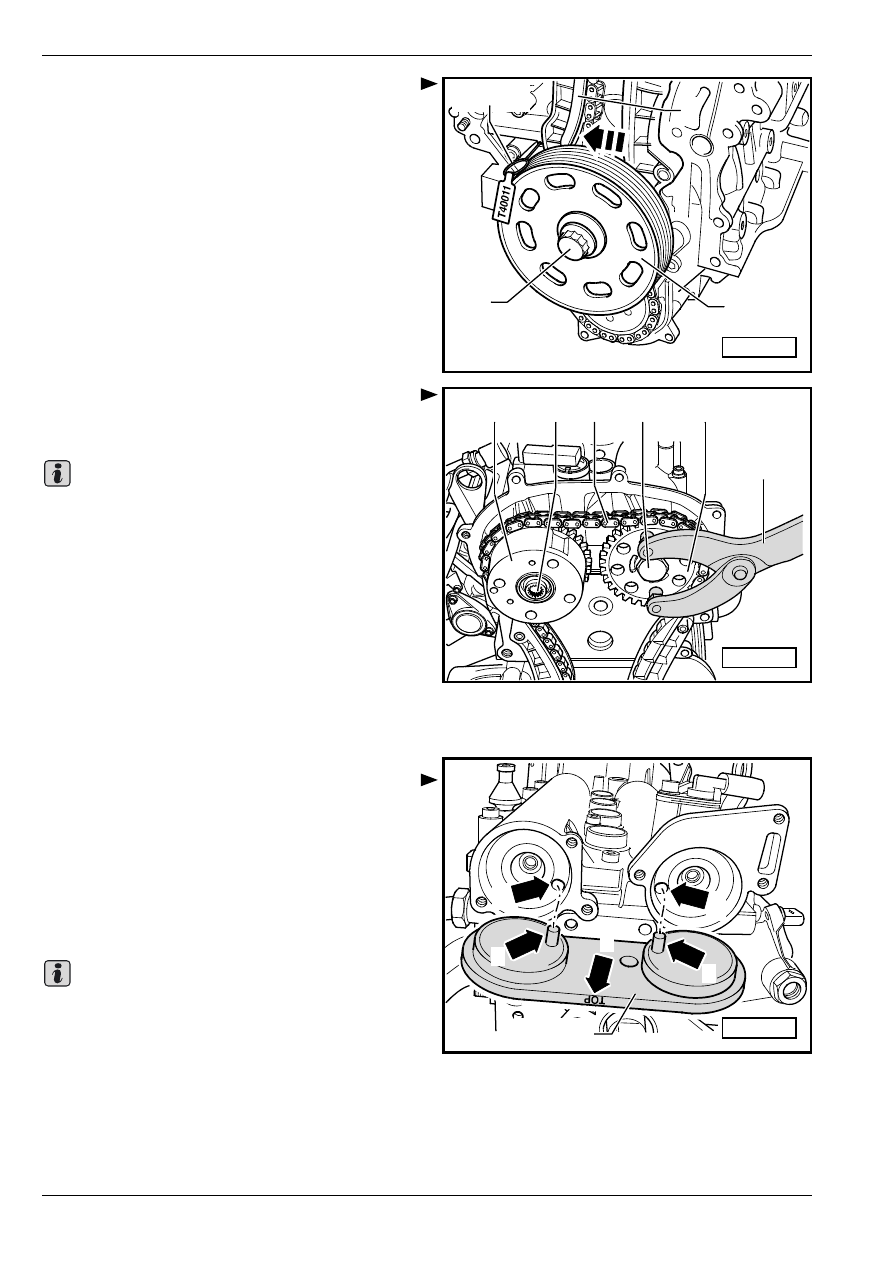

Отжав натяжную планку -1- по -направлению

стрелки-, зафиксировать поршень при помощи

стопорного дорна -T40011-.

–

Подходящим фламастером отметить

направление движения цепи привода

распределительного вала -3-.

У центрового винта механического устройства

для перестановки распределительного вала -2-

имеется левая резьба.

–

Вывинтив винты -2- и -4-, извлечь механическое

устройство для перестановки

распределительного вала -1- с цепью привода

распределительного вала -3-. Воспользоваться

при этом контропорой -T10172-.

–

Снова установить механическое устройство для

перестановки распределительного вала -1-.

–

Заменив винты -2- и -4-, затянуть винт -2- с

приложением 40 Нм и винт -4- – 50 Нм;

воспользоваться при этом (контропорой

-T10172-).

–

Поворачивать распределительные валы,

приводящие в действие впускные и выпускные

клапаны до тех пор, пока не удастся вставить в

отверстия в распределительных валах стопорный

инструмент для распределительных валов

-T10171- до упора.

Стопорные дорны -стрелки 1- должны входить в

отверстия -стрелки 2-. Нужно, чтобы надпись „TOP“

-стрелка 3- было возможно прочесть сверху.

Нельзя, чтобы распределительные валы

смещались во время поворачивания в осевом

направлении.

3

2

1

T40011

S15-0282

T10172

1

S15-0284

2

3

4

5

Важно

T10171

3

2

2

1

1

S15-0281

Важно
