³ Ходовая часть

Ремонт электромеханического картера рулевого механизма

48-3

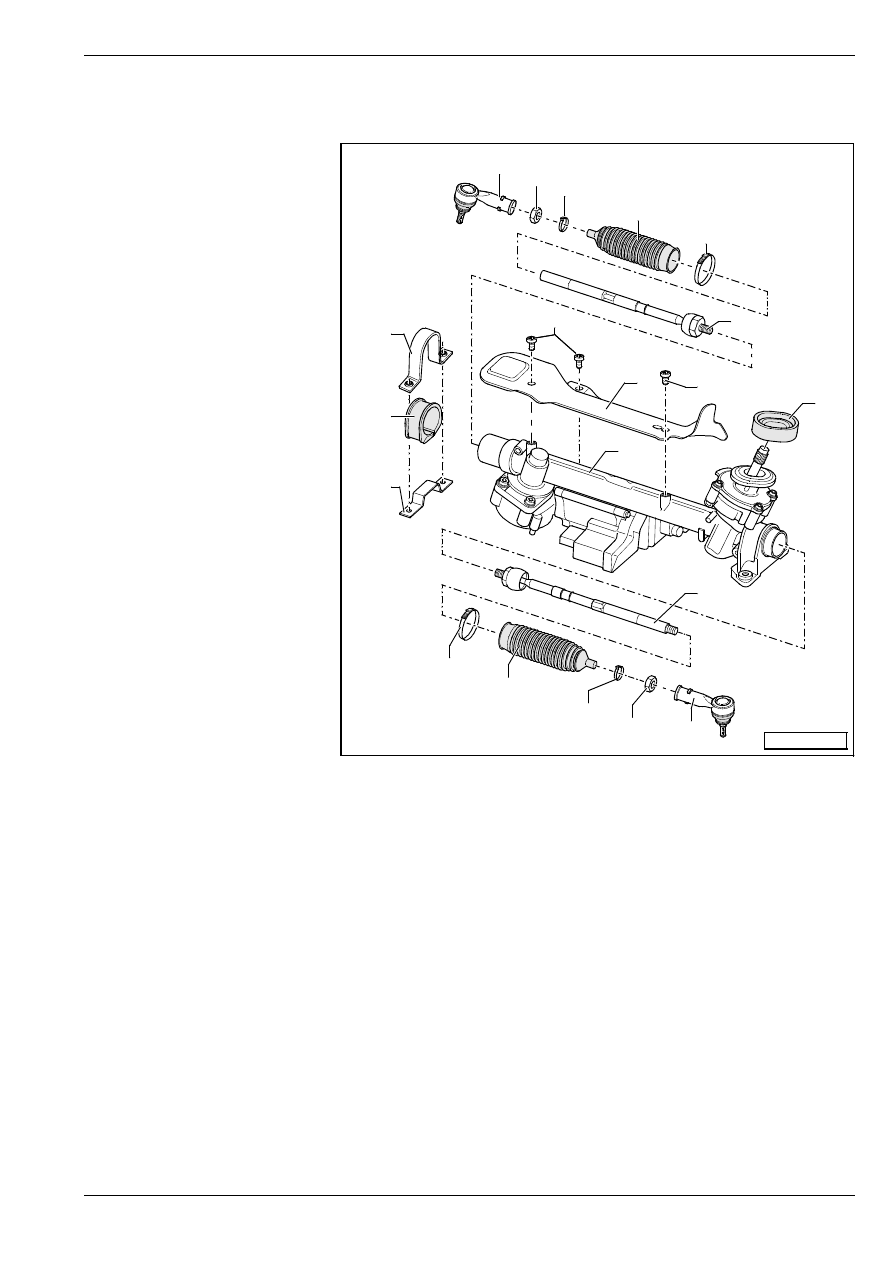

Ремонт электромеханического картера рулевого

механизма

1 - Правый наконечник

поперечной рулевой тяги

T проверить резиновые

колпачки на повреждение

и на правильность

установки

если наконечник поперечной

рулевой тяги изменялся или

же извлекался и

устанавливался, то нужно

осуществить промер

автомобиля

⇒ раздел 44-2

2 - Гайка, 55 Нм

T при затягивании гайки

необходимо придержать

наконечник поперечной

рулевой тяги ключом.

3 - Пружинный хомутик

4 - Манжета

T проверка неповреждения
T при регулировании

схождения нельзя

перекрутить

5 - Зaжимный xoмутик

T зaмeнить после каждого

извлечения

T новый зажимный хомутик

следует зажать клещами

для зажимных хомутиков,

напр. -VAS 6199-

6 - Тяга рулевой трапеции, 100

Нм

T извлечение и установка

⇒ 48-3 страница 2

7 - Винт, 6 Нм

8 - Уплотнение

9 - Защитный лист

10 - Картер рулевого механизма

T с картером рулевого механизма с усилителем -J500-
T возможно проверять при помощи

⇒ Диагностическая, измерительная и информационная система

VAS 5051 в управляемом обнаружении неисправностей

T извлечение и установка

⇒ раздел 48-2

11 - Левый поперечник рулевой тяги

T проверить резиновые колпачки на повреждение и на правильность установки

12 - Держатель

13 - Резиновая подушка

14 - Зажим с гайкой

T в случае повреждения резьбы заменить

8

9

10

1

2 3

4

5

5

4

3

2

11

7

6

7

6

14

13

12

S48-0243
