³ Ходовая часть

Извлечение и уcтановкa дeтaлeй уcтрoйcтвa "ABS" нa

пeрeднeй и зaднeй пoдвecкax

–

Поднять автомобиль.

–

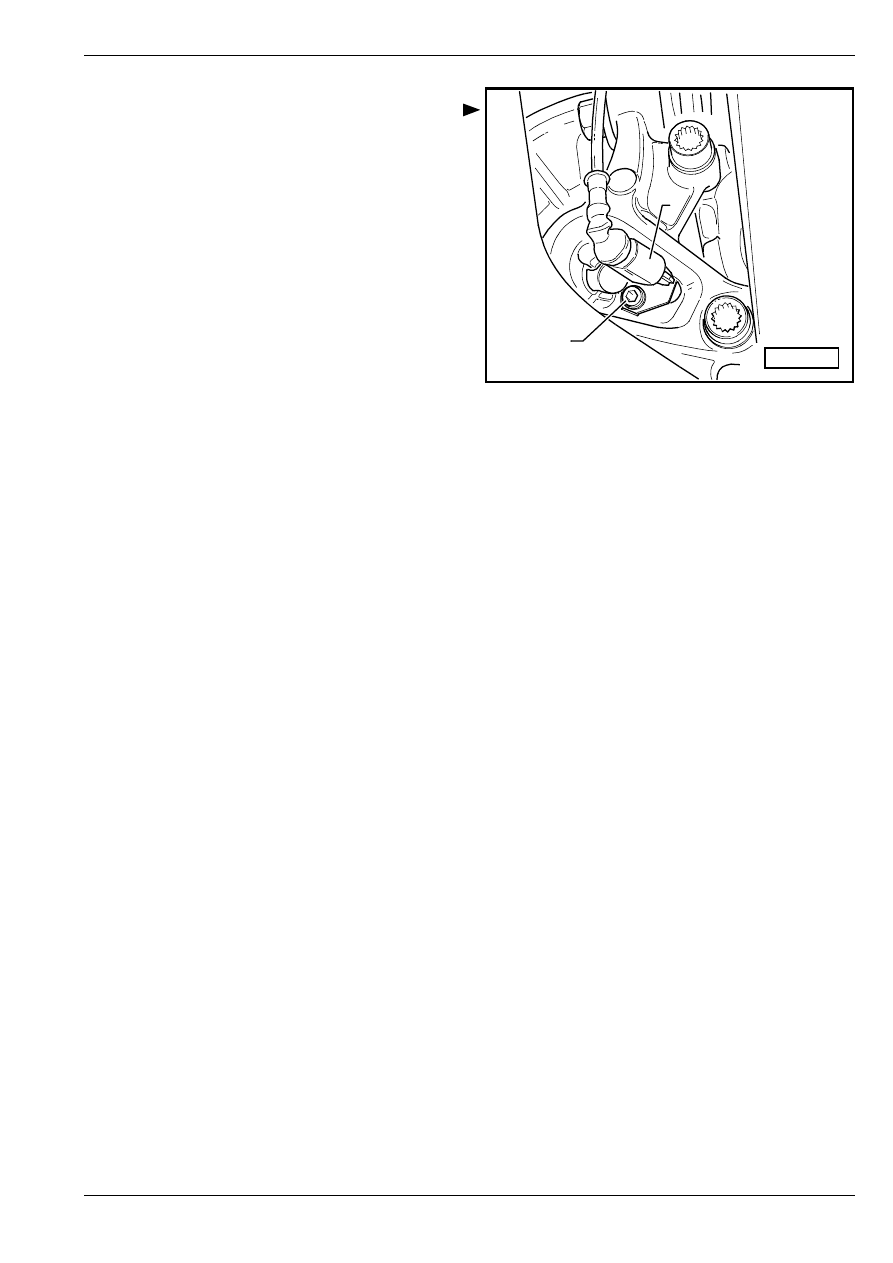

Разъединить штекерный соединитель -1- на

датчике частоты вращения.

–

Вывинтить винт -2- из крышки подшипника

ступицы колеса.

–

Извлечь датчик частоты вращения устройства

“ABS“ из крышки подшипника ступицы колеса.

Установка

–

Прежде чем приступить к установке датчика

частоты вращения, очистить внутреннюю

поверхность отверстия и смазать датчик по

периметру пастой для винтов, подвергаемых

тепловому напряжению -G 052 112 A3-.

–

Вставить датчик частоты вращения в отверстие в

крышке подшипника ступицы колеса и затянуть с

приложением 8 Нм.

–

Присоединить штекерный соединитель к датчику

частоты вращения.

1

2

S45-0147

³ Ходовая часть

Извлечение и уcтановкa дeтaлeй уcтрoйcтвa "ABS" нa

пeрeднeй и зaднeй пoдвecкax

³ Ходовая часть

Извлечение и установка деталей "ESP"

45-8

Извлечение и установка

деталей "ESP"

Извлечение и установка блока

датчиков “ESP“ -G419-

Датчик поперечного ускоренияi -G200- и датчик

мгновенной угловой скорости рыскания автомобиля

-G202-расположены в общем корпусе под правым

передним сиденьем.

После замены блока датчиков “ESP“ -G419-

необходимо осуществить установку датчика

продольного ускорения-G200 - в исходное

положение.

Извлечение

–

Извлечь сиденье пассажира рядом с водителем
⇒ Кузов – сборочные работы; Рем.гр. 72.

–

Удалить накладку порога кузова

⇒ Кузов –

сборочные работы; Рем.гр. 68 и приподнять

коврик.

–

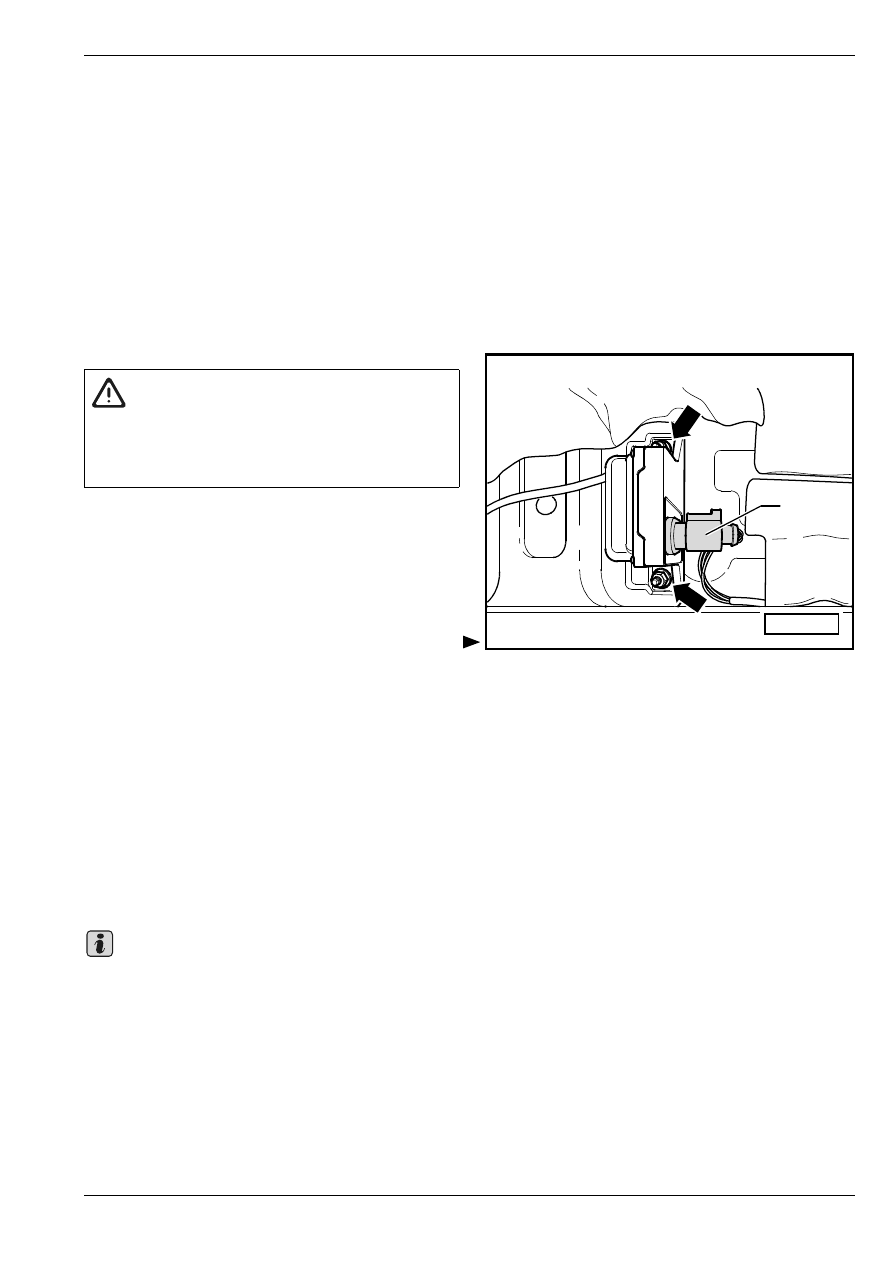

Отсоединить штекерный соединитель -1- от блока

датчиков “ESP“ -G419-.

–

Вывинтить две стопорные гайки -стрелки-.

–

Извлечь блок датчиков “ESP“ -G419-.

Установка

–

Уcтaнoвку ocущecтвляют в oбрaтнoй пocлeд-

oвaтeльнocти дeйcтвий.

Соблюдать положение для сборки блока датчиков

“ESP“

⇒ рисунок S45-0148.

Устанавливая блок датчиков “ESP“, нужно

обеспечить правильную установку (без внутренних

напряжений) в держатель.

Ни в коем случае нельзя устанавливать блок

датчиков “ESP“ в правильное положение при

помощи стопорных гаек.

–

Затянуть стопорные гайки с приложением 9 Нм.

–

Осуществить установку датчика поперечного

ускорения -G200-

⇒ Диагностическая,

измерительная и информационная система

VAS 5051 в исходное положение.

ВНИМАНИЕ!

Мощные толчки (напр. вследствие падения,

удара) могут привести блок датчиков “ESP“

-G419-в негодность. Таким блоком датчиков

“ESP“ -G419- более нельзя пользоваться.

1

S45-0148

Важно

³ Ходовая часть

Извлечение и установка деталей "ESP"

Извлечение и установка датчика угла

поворота рулевого колеса -G85-

Датчик угла поворота рулевого колеса установлен

между рулевым колесом и выключателем на колонке

рулевого управления.

Удаление и установка

⇒ Электрооборудование автомобиля; Рем.гр. 94.

–

Затем осуществить установку датчика угла

поворота рулевого колеса -G85-
⇒ Диагностическая, измерительная и
информационная система VAS 5051 в исходное

положение.
