Skoda Roomster (2015 год). Руководство - часть 46

Замена лампы накаливания ближнего и дальнего света
(галогенная фара)

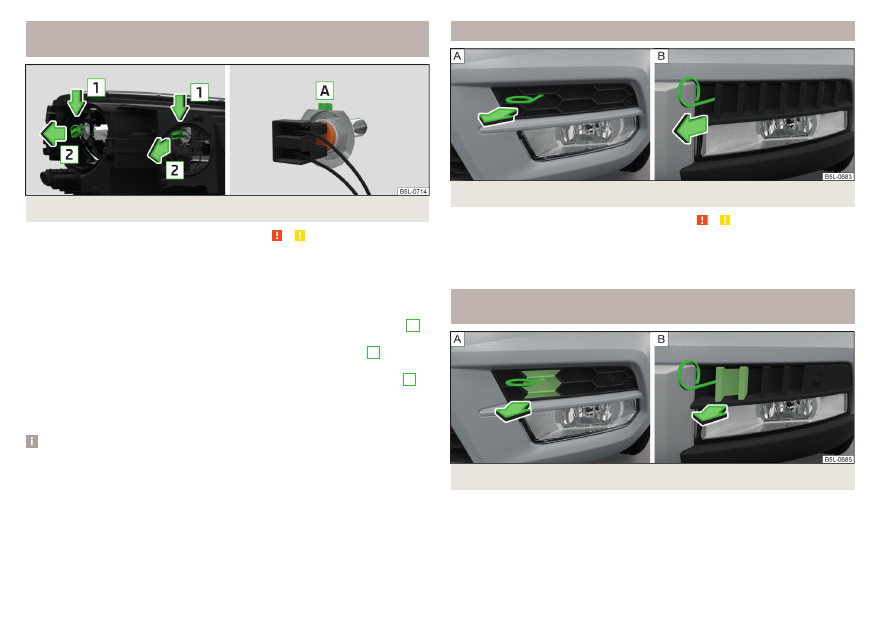

Илл. 199  Замена лампы ближнего и дальнего света

Сначала прочтите и примите к сведению   и   на стр 183.

›

Снимите соответствующую крышку

» илл. 198

 на стр. 183, повернув её

против часовой стрелки.

При снятии крышки нужно следить за тем, чтобы она не упала в моторный
отсек.

›

Разблокируйте разъём с лампой накаливания в направлении стрелки

1

» илл. 199

.

›

Выньте разъём с лампой накаливания в направлении стрелки

2

.

›

Отсоедините разъём.

›

Установите разъём с новой лампой так, чтобы фиксирующий выступ

A

на лампе накаливания

» илл. 199

 вошёл в выемку на рефлекторе.

›

Установить на место соответствующую крышку

» илл. 198

 на стр. 183 и

повернуть её по направлению стрелки до упора.

Примечание

Замену лампы накаливания дальнего света рекомендуется проводить на
сервисном предприятии.



Снятие защитной решётки противотуманной фары

Илл. 200  Защитная решётка: вариант 1/вариант 2

Сначала прочтите и примите к сведению   и   на стр 183.

›

Отсоедините защитную решётку в направлении стрелки

» илл. 200

 с по-

мощью скобы для снятия колёсных колпаков.

›

Снимите защитную решётку.

Снятие защитной решётки противотуманной фары: разъём
датчика парковочного ассистента

Илл. 201  Защитная решётка: вариант 1/вариант 2





184

Самостоятельные действия в сложных ситуациях

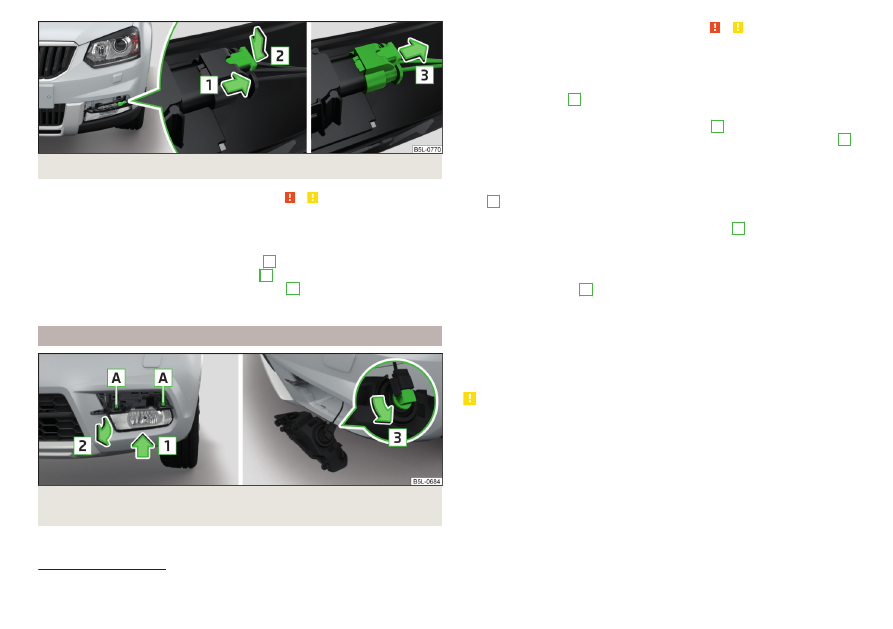

Илл. 202  Отсоедините разъём

Сначала прочтите и примите к сведению   и   на стр 183.

›

Снимите пластмассовую накладку защитной решётки в направлении
стрелки

» илл. 201

 с помощью скобы для снятия колёсных колпаков.

›

Снимите остальную часть решётки.

›

Вытяните фиксатор разъёма по стрелке

1



» илл. 202

.

›

Нажмите фиксатор разъёма по стрелке

2

.

›

Отсоедините разъём в направлении стрелки

3

.

Установка разъёма осуществляется в обратной последовательности.

Замена лампы накаливания противотуманной фары

Илл. 203  Извлечение противотуманной фары/замена лампы накали-
вания



Сначала прочтите и примите к сведению   и   на стр 183.

Для замены лампы необходимо сначала снять защитную решётку проти-
вотуманной фары

» илл. 200

 на стр. 184 или

» илл. 201

 на стр. 184.

Снятие фары

›

Выкрутите винты

A



» илл. 203

 с помощью отвёртки из комплекта борто-

вого инструмента.

›

Приподнимите фару в направлении стрелки

1

.

›

Осторожно снимите противотуманную фару в направлении стрелки

2

.

Замена лампы

›

Отсоедините разъём от цоколя лампы.

›

Поверните патрон с лампой накаливания до упора в направлении стрел-
ки

3



» илл. 203

 и извлеките его.

›

Вставьте патрон с новой лампой в фару и поверните до упора в направ-
лении, противоположном направлению стрелки

3

.

›

Подсоедините к цоколю ламы разъём.

Установка фары и защитной решётки

›

Вставьте противотуманную фару в направлении, противоположном на-
правлению стрелки

2



» илл. 203

, и прикрутите её.

›

Осторожно подсоедините разъём к защитной решётке

» илл. 202

 на

стр. 185

1)

.

›

Вставьте защитную решётку на место и надавите на неё.

›

Установите пластмассовую накладку и надавите её на защитную решётку

» илл. 201

 на стр. 184

1)

.

Защитная решётка должна надёжно зафиксироваться.

ОСТОРОЖНО

На автомобилях с парковочным ассистентом после замены лампы проти-
вотуманной фары рекомендуется проверить систему парковочного асси-
стента на сервисном предприятии.



1)

Только для а/м с парковочным ассистентом.

185

Предохранители и лампы накаливания

Замена лампы фонаря подсветки номерного знака

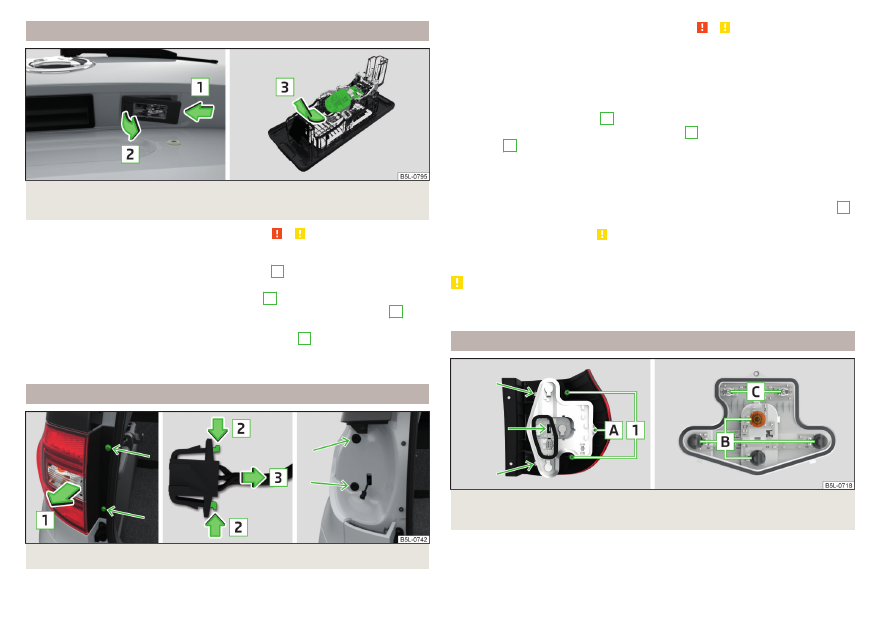

Илл. 204  Извлечение фонаря подсветки номерного знака/замена
лампы накаливания

Сначала прочтите и примите к сведению   и   на стр 183.

›

Откройте крышку багажного отсека.

›

Нажмите на фонарь в направлении стрелки

1



» илл. 204

, чтобы высво-

бодить его.

›

Отклоните плафон в направлении стрелки

2

 и снимите.

›

Извлеките неисправную лампу из патрона в направлении стрелки

3

.

›

Установите новую лампу в патрон.

›

Установите плафон против направления стрелки

1

.

›

Нажмите на фонарь, чтобы пружина зафиксировалась.

›

Закройте крышку багажного отсека.

Снятие и установка заднего фонаря

Илл. 205  Снятие фонаря/отсоединение разъёма



Сначала прочтите и примите к сведению   и   на стр 183.

Снятие

›

Откройте крышку багажного отсека.

›

Открутите винты крепления фонаря

» илл. 205

 с помощью ключа из бор-

тового инструмента.

›

Возьмитесь за фонарь и, осторожно покачивая, отсоедините его от кузо-
ва в направлении стрелки

1



» илл. 205

.

›

Отжав фиксаторы в направлении стрелки

2

 и потянув в направлении

стрелки

3

, отсоедините разъём.

Установка

›

Подсоедините разъём к фонарю и надёжно зафиксируйте.

›

Вставьте задний фонарь в проём кузова

» илл. 205

.

›

Осторожно вдавите задний фонарь в проём кузова, так чтобы пальцы

1

» илл. 206

 на стр. 186 или

» илл. 207

 на стр. 187 на фонаре установи-

лись в гнёзда на кузове

»

.

›

Прикрутите фонарь винтами

» илл. 205

.

›

Закройте крышку багажного отсека.

ОСТОРОЖНО

При снятии и установке заднего фонаря не повредите лакокрасочное по-
крытие и задний фонарь.

Замена ламп заднего фонаря

Илл. 206  Внутренняя часть заднего фонаря: фонарь в базовой ком-
плектации





186

Самостоятельные действия в сложных ситуациях

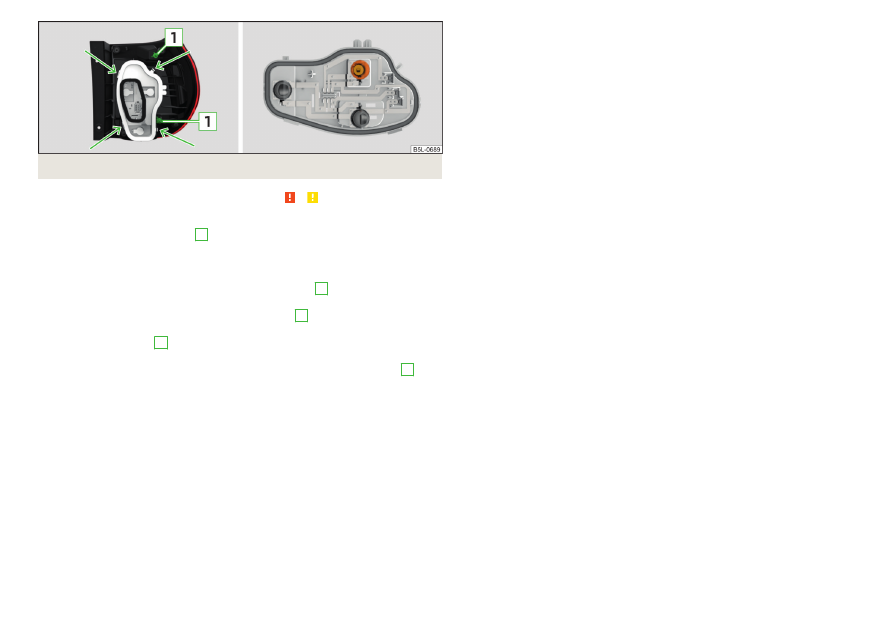

Илл. 207  Внутренняя часть заднего фонаря: фонарь со светодиодами

Сначала прочтите и примите к сведению   и   на стр 183.

Фонарь в базовой комплектации

›

Выкрутите стопорный винт

A



» илл. 206

 с помощью ключа из набора

бортового инструмента.

›

Отожмите обозначенные стрелками защёлки колодки патронов ламп

» илл. 206

 и извлеките колодку из фонаря.

›

Поверните соответствующую лампу накаливания

B

 против часовой

стрелки до упора и выньте её из колодки.

›

Вставьте в колодку новую лампу накаливания

B

 и поверните по часовой

стрелке до упора.

›

Лампу накаливания

C

 извлеките из колодки, потянув за лампу, и вставь-

те на её место новую.

›

Вставьте колодку с лампами в фонарь и вкрутите стопорный винт

A

» илл. 206

.

фонарь со светодиодами

›

Отожмите обозначенные стрелками защёлки колодки патронов ламп

» илл. 207

 и извлеките колодку из фонаря.

›

Поверните соответствующую лампу накаливания

» илл. 207

 против часо-

вой стрелки до упора и выньте её из колодки.

›

Вставьте новую лампу накаливания в колодку и поверните лампу до упо-
ра по часовой стрелке.

›

Вставьте колодку с лампами в фонарь до защёлкивания с различимым
звуком.



187

Предохранители и лампы накаливания
