Skoda Kodiaq (2018 год). Руководство - часть 59

Вспомогательные фигуры для другой стороны исчезают.

›

Остановите автомобиль так, чтобы в промежутке между вспомогатель-

ными фигурами

» илл. 265

не было препятствий и задняя фигура не

выступала за боковую границу места парковки (например, бордюр)

›

Поверните рулевое колесо в рекомендованном направлении

настоль-

ко, чтобы трапеция

стала зелёной. Удерживайте рулевое колесо в

этом положении.

›

Как только на дисплее погаснет стрелка

, двигайтесь задним ходом

(при движении назад стрелка в парковочном месте будет становиться

всё короче).

На дисплее будут отображаться линии траектории движения

и зелёная

линия

Если во время движения задним ходом будет изменён угол поворота руле-

вого колеса, появится красная линия

(требуемая траектория).

›

В этом случае поверните рулевое колесо так, чтобы жёлтые линии

совпали с красной линией

›

Осторожно двигайтесь назад, пока на дисплее не появится



или пока

зелёная линия

не совпадёт с боковой границей места парковки (на-

пример, бордюром)

›

Остановитесь и поворачивайте рулевое колесо в обратную сторону, по-

ка жёлтые линии

не совпадут с красной линией

(требуемая траек-

тория). Удерживайте рулевое колесо в этом положении.

На дисплей будут выведены вспомогательные линии

» илл. 263

на

стр. 236.

›

Осторожно двигайтесь назад.

›

Остановите автомобиль, когда на дисплее появится



, или на безопас-

ном расстоянии от препятствия.

Примечание

Ведение на парковочное место будут прервано системой, если рулевое

колесо будет слишком долго повёрнуто против требуемой траектории. В

этом случае начать процесс парковки заново.

Режим — подъезд к прицепу/контроль дистанции

Илл. 266

Индикация на дисплее



Сначала прочтите и примите к сведению и на стр 235.

В этом режиме на дисплее отображается зона позади автомобиля сверху.

Автомобили с ТСУ

Если автомобиль оборудован штатным ТСУ, система в этом режиме помо-

гает водителю подвести автомобиль к дышлу прицепа
Индикация на дисплее

» илл. 266

Шаровой наконечник ТСУ
Линии для оценки расстояния (на расстоянии около 10 см)
Линия для подъезда к дышлу прицепа
Дышло прицепа

Линия

двигается в зависимости от угла поворота рулевого колеса и по-

казывает, куда мог бы ехать автомобиль задним ходом при текущем угле

поворота рулевого колеса.

Автомобили без ТСУ

Если ваш автомобиль оборудован штатным тягово-сцепным устройством,

на дисплее примерно в 40 см от автомобиля сзади отображается красная

линия для контроля расстояния до препятствий.

Режим — контроль зоны позади автомобиля



Сначала прочтите и примите к сведению и на стр 235.

В этом режиме на дисплей выводится изображение зоны позади автомо-

биля.



A
B
C
D

238

Движение

Этот режим предназначен для общего обзора пространства позади авто-

мобиля.

Система кругового обзора (Area View)



Введение

Система кругового обзора (далее просто система) помогает водителю при

парковке и маневрировании, выводя на дисплей системы Infotainment (да-

лее просто дисплей) изображение окружающего пространства.
За пространством вокруг автомобиля следят четыре камеры

» илл. 267

на

стр. 240.
Система и парковочный ассистент работают согласованно. Информация

от обеих систем отображается на дисплее одновременно.
Поэтому следует внимательно прочитать главу, посвящённую парко-

вочному ассистенту, и соблюдать изложенные там указания.

ВНИМАНИЕ

■

Соблюдайте общие правила использования вспомогательных систем

» стр. 222

, Общие сведения.

■

Система высвечивает вспомогательные фигуры и линии независимо

от текущего окружения автомобиля. Водитель должен проверять сам,

не находится ли какое-нибудь препятствие на выбранном месте для

парковки и сможет ли автомобиль безопасно запарковаться на нём.

■

Камеры не должны быть загрязнены или чем-либо загорожены, в про-

тивном случае функциональность системы может существенно сни-

зиться — опасность аварии. Указания по очистке

» стр. 280

ОСТОРОЖНО

■

Изображение с камеры искажает реальную картину. Поэтому изображе-

ние на дисплее лишь условно подходит для оценки расстояния до следу-

ющих сзади автомобилей.

■

Объекты, находящиеся в непосредственной близости к углам автомоби-

ля, могут оказаться за пределами видимости камер и поэтому не отобра-

зиться на экране.

■

Некоторые объекты (например, узкие столбы, заборы из проволочной

сетки, решётки или неровности дороги) в связи с ограниченным разреше-

нием дисплея могут отображаться недостаточно чётко.

■

При повреждении автомобиля в области установки камеры положение

соответствующей камеры может отклониться от правильного. В этом слу-

чае систему необходимо проверить на сервисном предприятии.

ОСТОРОЖНО

Отображаемые на дисплее объекты могут в действительности быть ближе

или дальше, чем кажутся. Это имеет место, прежде всего, в следующих

случаях:

■

Выступающие объекты (например, кузов грузовика и т. п.).

■

При переезде с ровной, горизонтальной поверхности на подъём или на

спуск.

■

При переезде с подъёма или спуска на горизонтальную поверхность.

239

Вспомогательные системы

Принцип действия

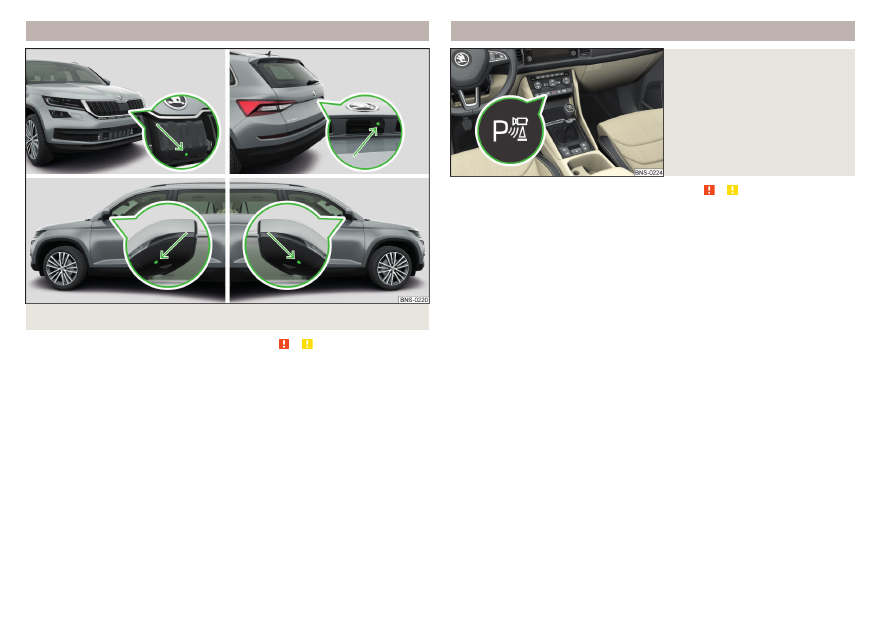

Илл. 267 Места установки камер кругового обзора



Сначала прочтите и примите к сведению и на стр 239.

Камеры кругового обзора расположены в передней части автомобиля под

эмблемой ŠKODA, в обоих наружных зеркалах заднего вида, а также в руч-

ке для открывания крышки багажного отсека

» илл. 267

Система может помочь водителю при парковке и маневрировании при

следующих условиях.

Зажигание включено.
Система включена.
Все двери и крышка багажного отсека полностью закрыты.
Скорость движения менее 15 км/ч.
Зоны, попавшие в поле видимости камер, отчётливо представлены на

дисплее.
Для парковки/маневрирования выбрано хорошо просматриваемое,

ровное место.



Включение/выключение

Илл. 268

Клавиша активации/деактива-

ции



Сначала прочтите и примите к сведению и на стр 239.

Активация

Система активируется нажатием клавиши 

» илл. 268

или при включении

передачи заднего хода.
При активации раздаётся звуковой сигнал и в клавише загорается символ



При активации путём нажатия клавиши на дисплее появляется изображе-

ние со всех камер — общий вид пространства вокруг автомобиля

» илл. 269

на стр. 241 — .

При активации путём включения передачи заднего хода на дисплее появ-

ляется изображение с камеры заднего вида вместе с уменьшенным изоб-

ражением общего вида

» илл. 269

на стр. 241 — .

Деактивация

Система деактивируется при нажатии клавиши , выключении зажигания,

переводе рычага селектора в положение P или движении вперёд со ско-

ростью свыше 15 км/ч (символ



в клавише гаснет).

240

Движение

Варианты изображения и экранные кнопки

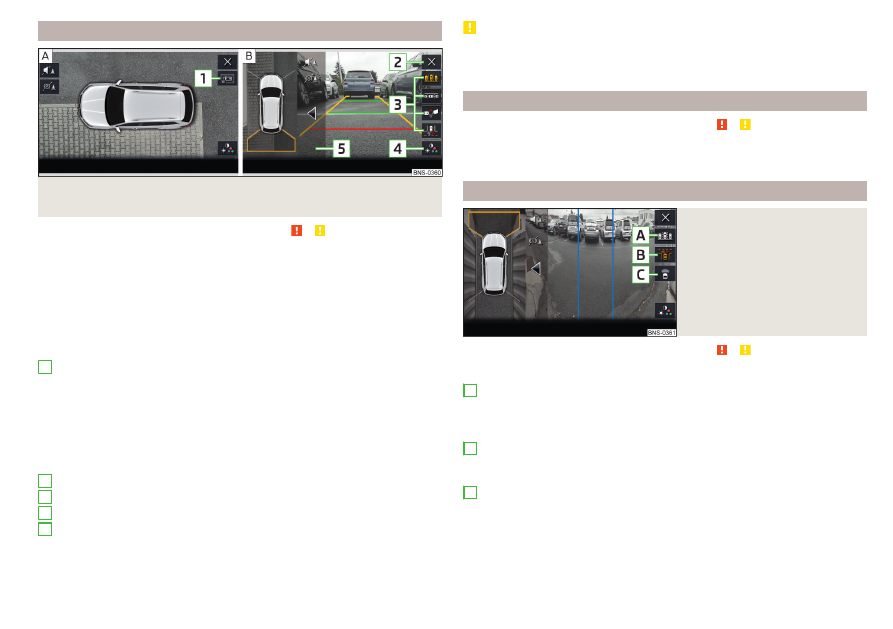

Илл. 269 Изображение со всех камер/изображение с камеры задне-

го вида вместе с уменьшенным изображением



Сначала прочтите и примите к сведению и на стр 239.

Система показывает изображение с одной камеры либо всех камер одно-

временно.
Выбор нужного варианта изображения осуществляется путём прикоснове-

ния к пространству рядом с силуэтом автомобиля на экране, перед ним

или позади него

» илл. 269

. Выбранная область выделяется на экране жёл-

той рамкой

» илл. 269

— .

Экранные кнопки

» илл. 269

3D-изображение


вид сверху



вид сбоку сверху



вид сбоку



переключение на общий вид

Проводя по экрану в направлении стрелок, можно изменять угол, под

которым в формате 3D отображается окружающее пространство авто-

мобиля.
Выключение индикации системы кругового обзора
Режимы индикации
Настройки дисплея — яркость, контрастность, цветность.
Уменьшенное отображение общего вида (возврат в полноценный ре-

жим отображения осуществляется прикосновением к силуэту автомо-

биля на экране)


  включение/выключение уменьшенного изображения

2
3
4
5

ОСТОРОЖНО

Общий вид предназначен только для примерной ориентации

» илл. 269

Для лучшего обзора окружающего пространства служат изображения с

отдельных камер.

Изображение с задней камеры



Сначала прочтите и примите к сведению и на стр 239.
