Предохранители в передней панели: автомобиль

с левосторонним расположением рулевого управления

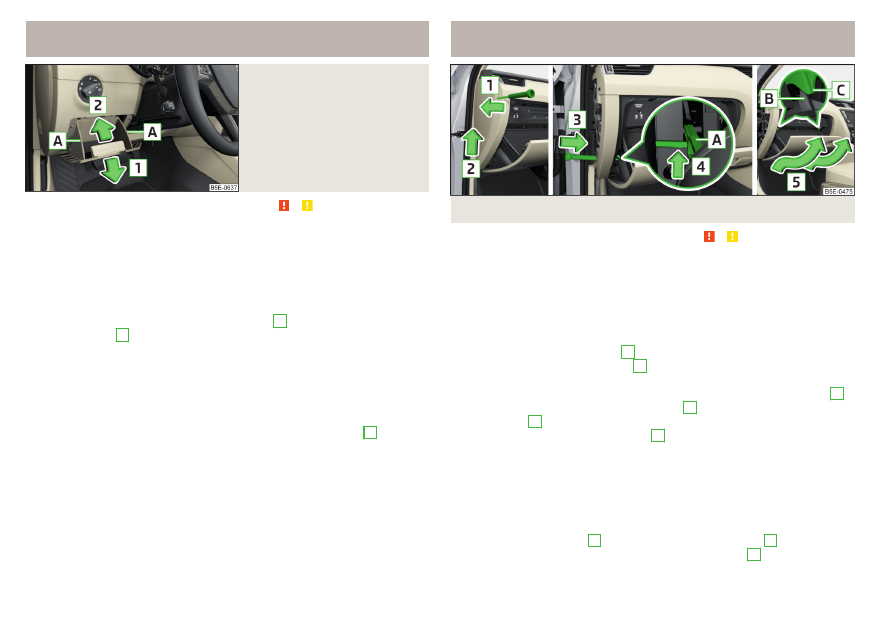

Илл. 336

Вещевой отсек со стороны во-

дителя



Сначала прочтите и примите к сведению   и   на стр 309.

Блок предохранителей находится за вещевым отделением со стороны во-

дителя.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-

требители.

›

Откройте вещевое отделение со стороны водителя.

›

Возьмитесь за вещевое отделение по бокам

A

 и, потянув его в направ-

лении стрелки

1

, откиньте наружу (для откидывания надо приложить

повышенное усилие)

» илл. 336

.

›

Достаньте пластиковые клещи для предохранителей из-под крышки

блока предохранителей в моторном отсеке

» илл. 339

 на стр. 312.

›

Пинцетом извлеките перегоревший предохранитель и вставьте на его

место новый предохранитель.

›

Верните клещи на прежнее место.

›

Закройте отделение, прижав крышку в направлении стрелки

2

 до от-

чётливой фиксации.

Предохранители в передней панели: автомобиль

с правосторонним расположением рулевого управления

Илл. 337  Вещевой ящик со стороны переднего пассажира



Сначала прочтите и примите к сведению   и   на стр 309.

Блок предохранителей находится за вещевым ящиком со стороны перед-

него пассажира.

Извлечение вещевого отделения и замена предохранителя

›

Выньте ключ зажигания, выключите освещение и все электрические по-

требители.

›

Вставьте отвёртку под боковую крышку

» илл. 337

.

›

Отоприте крышку по стрелке

1

.

›

Вытолкните крышку по стрелке

2

.

›

Откройте вещевой ящик.

›

Вставьте отвёртку сбоку в переднюю панель в направлении стрелки

3

.

›

В помощью отвёртки разблокируйте тягу

A

 вещевого ящика в направле-

нии стрелки

4

.

›

Снимите вещевой ящик по стрелке

5

.

›

Достаньте пластиковые клещи для предохранителей из-под крышки

блока предохранителей в моторном отсеке

» илл. 339

 на стр. 312.

›

Пинцетом извлеките перегоревший предохранитель и вставьте на его

место новый предохранитель.

›

Верните клещи на прежнее место.

Закрывание вещевого отделения

›

Заведите ограничитель

B

 вещевого ящика в крепления

C



» илл. 337

.

›

Вставьте вещевой ящик в противоположном стрелке

5

 направлении.



310

Самостоятельные действия в сложных ситуациях

›

Вставьте стопор и зафиксируйте его отвёрткой в противоположном

стрелке

4

 направлении.

›

Вставить боковую крышку в противоположном стрелке

2

 направлении.

›

Прижать боковую крышку в противоположном стрелке направлении

1

.

›

Закройте вещевой ящик.

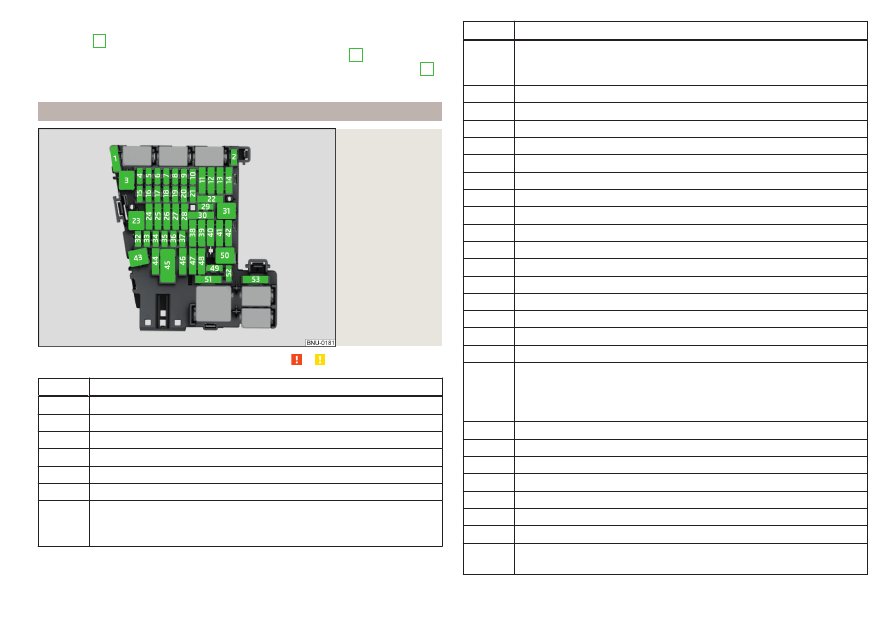

Назначение предохранителей в передней панели

Илл. 338

Предохраните-

ли



Сначала прочтите и примите к сведению   и   на стр 309.

№

Потребители

1

Не используется

2

Не используется

3

Стабилизатор напряжения для автомобилей такси

4

подогрева рулевого колеса

5

Шина данных

6

Датчик сигнализации

7

Климатическая установка, отопитель, приёмник дистанционно-

го управления автономного отопителя, автоматическая коробка

передач, реле обогрева заднего стекла

№

Потребители

8

Переключатель освещения, датчик дождя, диагностический

разъём, декоративная подсветка, блок управления передних

фар

9

полный привод

10

Дисплей системы Infotainment

11

Освещение слева

12

Система Infotainment

13

Преднатяжитель ремня безопасности водителя

14

Вентилятор климатической установки и отопителя

15

Электропривод регулировки рулевой колонки

16

Phonebox, беспроводная подзарядка телефона

17

Комбинация приборов, аварийный вызов

18

Камера заднего вида

19

Система KESSY

20

Подрулевой переключатель

21

Адаптивные амортизаторы

22

Тягово-сцепное устройство

23

Подъёмно-сдвижной люк

24

Свет справа

25

Центральный замок: передняя левая дверь, стеклоподъёмники

слева, левое наружное зеркало заднего вида: обогрев, функция

складывания зеркала, регулировка положения зеркального эле-

мента

26

Передние сиденья с подогревом

27

Освещение салона

28

Тягово-сцепное устройство

29

Не используется

30

Обогреваемые задние сиденья

31

Не используется

32

Парковочный ассистент, парковочный автопилот

33

Подушка безопасности, выключатель аварийной световой сиг-

нализации



311

Предохранители и лампы накаливания

№

Потребители

34

ASR, ESC, система контроля давления в шинах, климатическая

установка, выключатель фонарей заднего хода, зеркала с авто-

матическим затемнением, система СТАРТ-СТОП, подогрев зад-

них сидений, симпозер

35

Корректор фар, диагностический разъём, датчик (камера) за

ветровым стеклом, радарный датчик

36

Правая фара

37

Левая фара

38

Тягово-сцепное устройство

39

Центральный замок: передняя правая дверь, стеклоподъёмники

справа, правое наружное зеркало заднего вида: обогрев, функ-

ция складывания зеркала, регулировка положения зеркального

элемента

40

Розетки 12 В

41

Натяжитель ремня безопасности переднего пассажира

42

Центральный замок: задние двери, омыватель фар, омыватель

стёкол

43

Усилитель аудиосистемы

44

Тягово-сцепное устройство

45

Электроприводы регулировки сидений

46

Розетки 230 В

47

Стеклоочиститель заднего стекла

48

Ассистент контроля слепых зон

49

Пуск двигателя, выключатель педали сцепления

50

Открывание крышки багажного отсека

51

Многофункциональный модуль для автомобилей такси

52

Стабилизатор напряжения для автомобилей такси, разъём USB

53

Обогрев заднего стекла

Предохранители в моторном отсеке

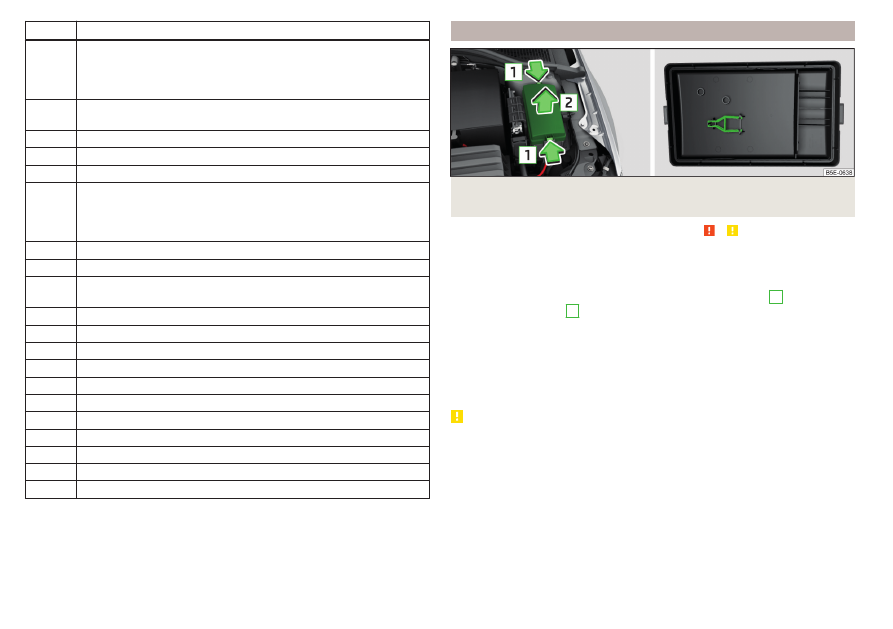

Илл. 339  Крышка блока предохранителей: снятие крышки/пласт-

массовый пинцет для предохранителей



Сначала прочтите и примите к сведению   и   на стр 309.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-

требители.

›

Одновременно сожмите фиксаторы крышки по стрелкам

1

 и снимите

крышку по стрелке

2



» илл. 339

.

›

Достаньте пластмассовый пинцет для предохранителей из-под крышки

блока предохранителей

» илл. 339

.

›

Пинцетом извлеките перегоревший предохранитель и вставьте на его

место новый предохранитель.

›

Верните клещи на прежнее место.

›

Установите крышку и, нажав на фиксаторы, заприте её

ОСТОРОЖНО

Устанавливайте крышку блока предохранителей в моторном отсеке все-

гда правильно, иначе вода может попасть в блок предохранителей —

опасность повреждения автомобиля!

312

Самостоятельные действия в сложных ситуациях

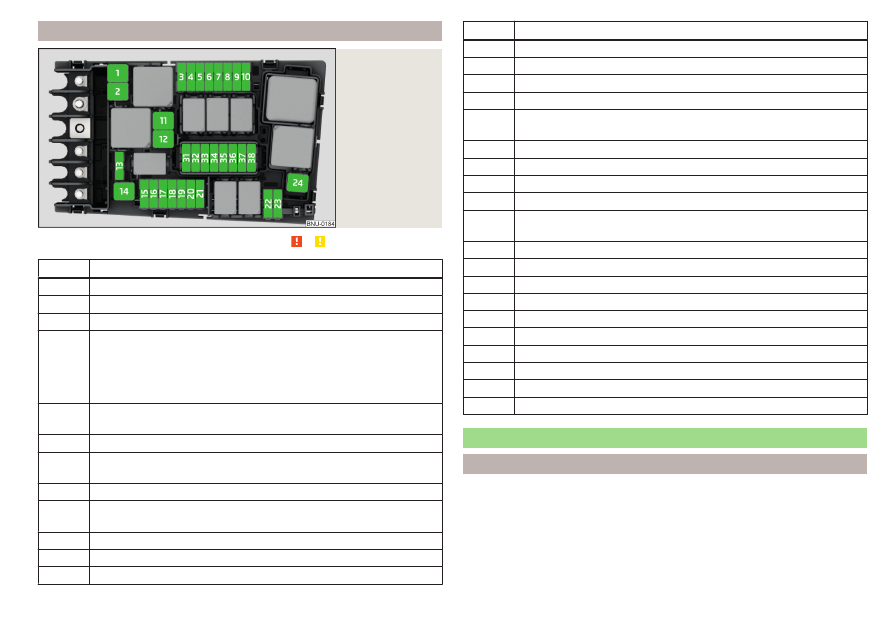

Назначение предохранителей в моторном отсеке

Илл. 340

Предохраните-

ли



Сначала прочтите и примите к сведению   и   на стр 309.

№

Потребители

1

ESC, ABS

2

ESC, ABS

3

Система управления двигателя

4

Вентиляторы радиатора, датчик температуры масла, массовый

расходомер воздуха, клапан регулятора давления топлива,

электрический дополнительный отопитель, клапан давления

масла, переключающий клапан системы рециркуляции отрабо-

тавших газов

5

Зажигание, катушка реле CNG, форсунки, клапан дозировки

топлива

6

Датчик давления в тормозной системе

7

Насос системы охлаждения, жалюзи радиатора, клапан давле-

ния масла, клапан трансмиссионного масла

8

Лямбда-зонд

9

Зажигание, система предварительного накаливания, заслонка

выпускной системы, обогрев системы вентиляции картера

10

Топливный насос, зажигание

11

Дополнительный электрический отопитель

12

Дополнительный электрический отопитель

№

Потребители

13

Автоматическая коробка передач

14

Обогрев ветрового стекла

15

Звуковой сигнал

16

зажигание, топливный насос, реле сжатого природного газа

17

ABS, ESC, блок управления двигателя, реле обогрева ветрового

стекла

18

Шина данных, модуль данных АКБ

19

Стеклоочиститель ветрового стекла

20

Противоугонная сигнализация

21

Обогрев ветрового стекла

22

Система управления двигателя, стабилизатор напряжения для

автомобилей такси

23

Стартер

24

Дополнительный электрический отопитель

31

Вакуумный насос

32

Не используется

33

Масляный насос АКП

34

Межколёсный дифференциал передней оси

35

Не используется

36

Не используется

37

Автономный отопитель

38

Не используется
