Многофункциональный карман

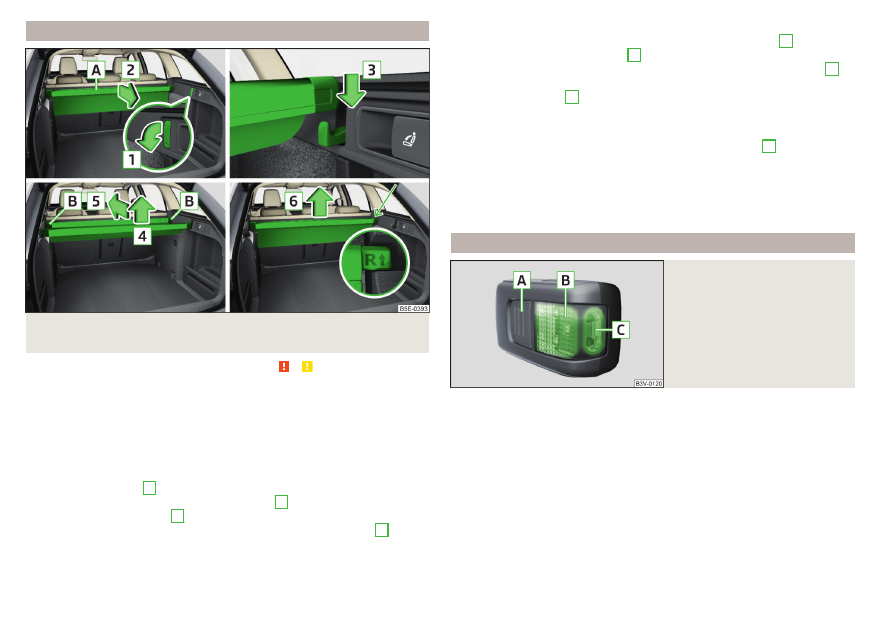

Илл. 128  Многофункциональный карман: выдвигание/установ-

ка/складывание/снятие



Сначала прочтите и примите к сведению   и   на стр 103.

Многофункциональный карман (далее просто карман) предназначен для

укладывания предметов одежды и лёгких предметов без острых краёв.
Максимально допустимая нагрузка на многофункциональный карман со-

ставляет 3 кг.

Выдвигание и установка

›

Откиньте вниз передние крючки с обеих сторон багажного отсека по на-

правлению стрелки

1



» илл. 128

.

›

Возьмитесь двумя руками за заднюю планку

A

 и выдвиньте весь карман

по направлению стрелки

2

.

›

Установите заднюю планку до упора на оба крючка по стрелке

3

.

Установка

›

Снимите заднюю планку с крючков в направлении стрелки

4

 и сложите

карман в направлении стрелки

5



» илл. 128

.

›

Совместите заднюю планку с передней и прижмите с обоих концов

B

.

›

Сложите передние крючки с обеих сторон багажного отсека против на-

правления стрелки

1

.

Извлечение/установка

›

Снимите сматывающуюся шторку багажного отсека

» стр. 107

.

›

Извлеките карман из креплений в направлении стрелки

6



» илл. 128

.

Установка осуществляется в обратной последовательности.

›

Вставьте отмеченный знаком   край планки в правую направляющую, а

край со знаком   в левую направляющую. Стрелки должны указывать

вперёд.

Съёмный фонарь

Илл. 129

Съёмный фонарь



110

Управление

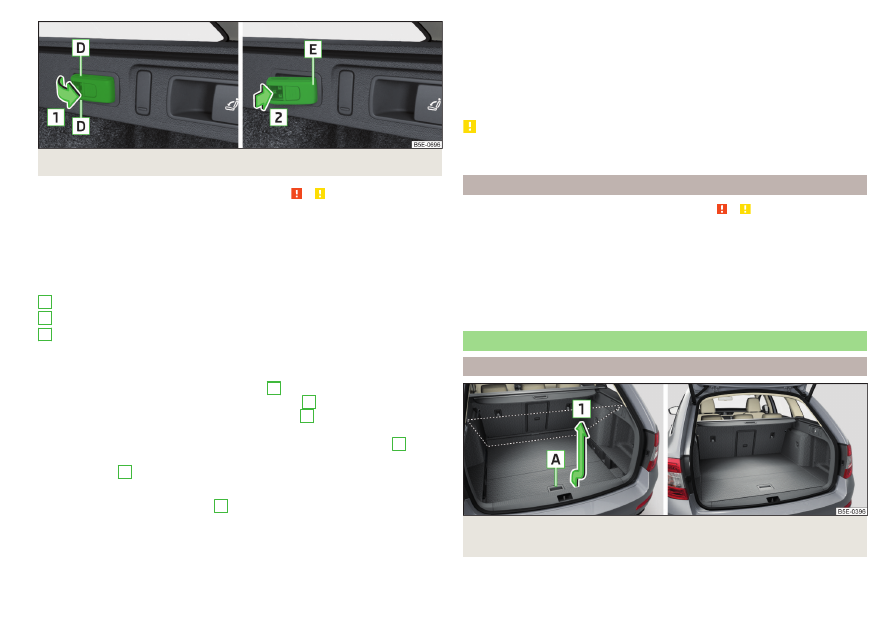

Илл. 130  Извлечение фонаря/установка фонаря



Сначала прочтите и примите к сведению   и   на стр 103.

Фонарь можно использовать для освещения багажного отсека или в каче-

стве переносного фонаря.
Плафон оснащён магнитным креплением. С его помощью снятый фонарь

можно легко закрепить, например, на кузове.
Описание фонаря

» илл. 129

Клавиша включения/выключения съёмного фонаря
Часть, которая светится, когда фонарь находится в держателе
Часть, которая светится, когда фонарь находится не в держателе

Установленный в своём креплении в багажном отсеке, фонарь включает-

ся автоматически при открывании крышки багажного отсека.

›

Снятие: возьмитесь за фонарь в области

D

 и выведите фонарь из креп-

ления, поворачивая его в направлении стрелки

1



» илл. 130

.

›

Включение снятого фонаря: нажмите клавишу

A



» илл. 129

. Выключе-

ние: нажмите ту же клавишу ещё раз.

›

Установка: вставьте сначала в крепление заднюю часть фонаря

E

» илл. 130

, после этого слегка вдавите фонарь в крепление по направле-

нию стрелки

2

, пока он не зафиксируется со щелчком.

При правильной установке в креплении не выключенного фонаря, свето-

диоды в передней части фонаря

C



» илл. 129

 автоматически выключатся.

Если неправильно вставить фонарь в держатель, при открывании крышки

багажного отсека он не загорится, и аккумуляторы не будут заряжаться.

A
B
C

Зарядка элементов питания фонаря

Питание фонаря осуществляется от трёх заряжаемых никель-металлогид-

ридных аккумуляторов типа AAA (напряжение 1,2 В). При работающем

двигателе аккумуляторы фонаря постоянно заряжаются (для полной за-

рядки аккумуляторов требуется примерно 3 часа).
Замена аккумуляторов

» стр. 306

.

ОСТОРОЖНО

Фонарь не является герметичным, поэтому его следует беречь от сыро-

сти — в противном случае возможно его повреждение.

Автомобили категории N1



Сначала прочтите и примите к сведению   и   на стр 103.

В автомобилях категории N1, не оборудованных защитной решёткой, для

крепления груза следует использовать петли и проушины, соответствую-

щие стандарту EN 12195 (1–4).
Для надёжной эксплуатации автомобиля электропроводка должна быть

исправна. Поэтому необходимо следить, чтобы она не была повреждена

при раскладке багажного отсека, а также или загрузке и разгрузке.

Трансформируемый пол в багажном отсеке

Положения трансформируемого пола

Илл. 131  Перевод трансформируемого пола в верхнее положе-

ние/трансформируемый пол в верхнем положении



111

Перевозка грузов

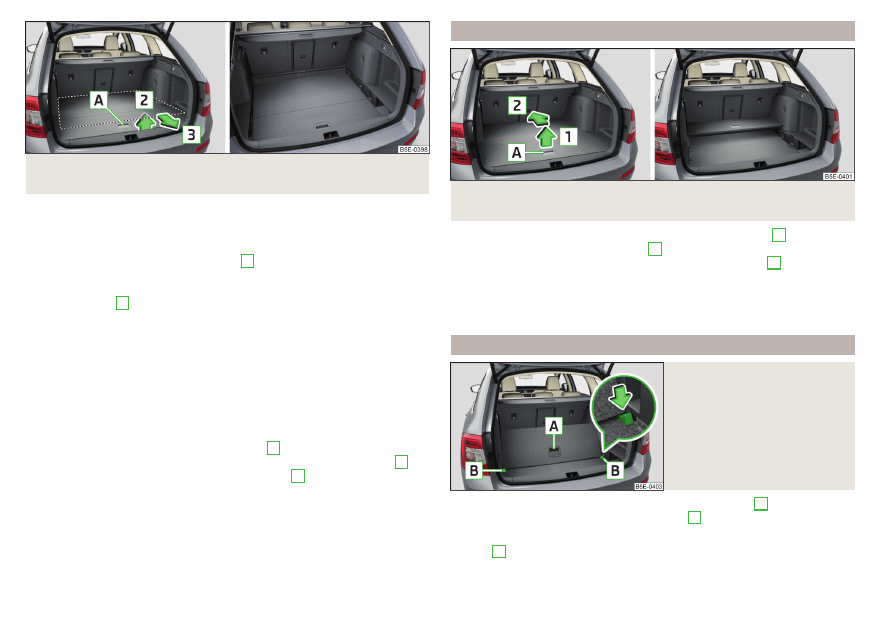

Илл. 132  Перевод трансформируемого пола в нижнее положе-

ние/трансформируемый пол в нижнем положении

Трансформируемый пол багажного отсека можно перевести в верхнее или

нижнее положение.

Перевод в верхнее положение

›

Взяв трансформируемый пол за ручку

A



» илл. 131

, приподнимите его

вверх примерно на 20 см и потяните на себя.

›

Поднимите фальшпол вверх на высоту сматывающейся шторки в направ-

лении стрелки

1

 пока не раздастся щелчок, и сдвиньте пол вперёд.

Пространство под трансформируемым полом можно использовать для

размещения, например, снятой шторки багажного отсека

» стр. 107

, попе-

речных рейлингов

» стр. 114

 и т. п.

Максимально допустимая нагрузка на трансформируемый пол в этом по-

ложении составляет 75 кг. Для перевозки тяжёлого груза трансформируе-

мый пол необходимо перевести в нижнее положение

» илл. 132

.

Перевод в нижнее положение

›

Проверьте, свободно ли пространство под трансформируемым полом.

›

Возьмите трансформируемый пол за ручку

A



» илл. 132

 и приподнимите

его выше кромки проёма багажного отсека, в направлении стрелки

2

.

›

Втягивайте пол на себя, в направлении стрелки

3

, пока он не опустится

в нижнее положение, после чего сдвиньте пол вперёд.

Складывание/раскладывание трансформируемого пола

Илл. 133  Складывание трансформируемого пола/сложенный транс-

формируемый пол в верхнем положении

›

Складывание: возьмите трансформируемый пол за ручку

A

 и припод-

нимите его в направлении стрелки

1



» илл. 133

.

›

Сложите трансформируемый пол движением по стрелке

2

.

Раскладывание осуществляется в обратной последовательности.
В верхнем и нижнем положениях трансформируемый пол складывает-

ся/раскладывается одинаково.

Деление багажного отсека

Илл. 134

Деление багажного отсека с

помощью трансформируемого

пола

›

Деление: поднимите трансформируемый пол за ручку

A

 и вставьте зад-

ний край трансформируемого пола в пазы

B

 в направлении стрелки

» илл. 134

.

В пазах

B

 трансформируемый пол зафиксирован от смещения.

Раскладывание осуществляется в обратной последовательности.



112

Управление

В верхнем и нижнем положениях трансформируемый пол складывается

для деления багажного отсека и снова раскладывается одинаково.

Разделительная сетка

Использование разделительной сетки

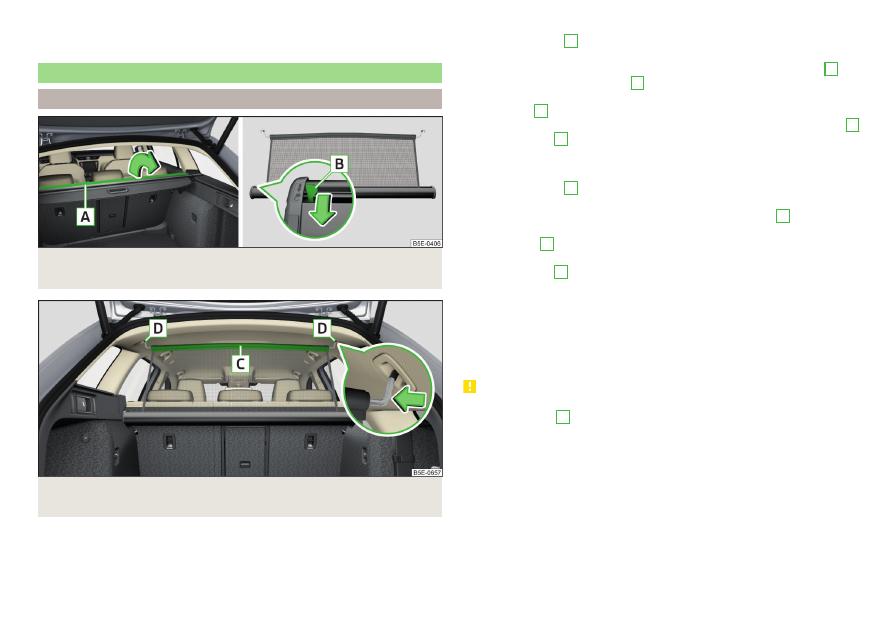

Илл. 135  Раскладывание части сматываемой шторки багажного от-

сека/рычаг разблокировки

Илл. 136  Правильно закреплённая разделительная сетка за задни-

ми сиденьями в натянутом состоянии

Разделительную сетку можно установить как за задними, так и за передни-

ми сиденьями.

Установка разделительной сетки за задними сиденьями

›

Разложите часть

A

 сматываемой шторки багажного отсека в направле-

нии стрелки

» илл. 135

.

›

Вытяните разделительную сетку за верхнюю поперечную штангу

C

 и за-

цепите за одно из креплений

D



» илл. 136

.

›

Нажмите на поперечную штангу с другой стороны и зацепите эту сторо-

ну в гнезде

D

.

›

Убедитесь в том, что поперечина надёжно установлена в креплениях

D

.

›

Сложите часть

A

 сматываемой шторки багажного отсека в противопо-

ложном стрелке направлении

» илл. 135

.

Сматывание разделительной сетки за задними сиденьями

›

Разложите часть

A

 сматываемой шторки багажного отсека в направле-

нии стрелки

» илл. 135

.

›

Нажмите на поперечную штангу и извлеките её из гнёзд

D



» илл. 136

сначала с одной, а потом с другой стороны.

›

Поперечину

C

 придерживайте руками так, чтобы сетка сматывалась

медленно и без повреждений.

›

Сложите часть

A

 сматываемой шторки багажного отсека в противопо-

ложном стрелке направлении

» илл. 135

.

Установка разделительной сетки за передними сиденьями

Установка выполняется аналогично установке за задними сиденьями. Пе-

ред вытягиванием разделительной сетки необходимо сложить спинки зад-

них сидений. После втягивания разделительной сетки в корпус необходи-

мо поднять спинки задних сидений

» стр. 87

.

ОСТОРОЖНО

Если при вытягивании из корпуса разделительная сетка заест, нажмите на

рычаг отпирания

B

 по стрелке

» илл. 135

.

113
