Плафон оснащён магнитным креплением. С его помощью снятый фонарь
можно легко закрепить, например, на кузове.
Описание фонаря

» илл. 123

Клавиша включения/выключения фонаря
Часть, которая светится, когда фонарь находится в держателе
Часть, которая светится, когда фонарь находится не в держателе

Установленный в своём креплении в багажном отсеке, фонарь включается
автоматически при открывании крышки багажного отсека.

›

Снятие: возьмитесь за фонарь в области

D

 и выведите фонарь из креп-

ления, поворачивая его в направлении стрелки

1



» илл. 124

.

›

Включение снятого фонаря: нажмите клавишу

A



» илл. 123

. Выключе-

ние: нажмите ту же клавишу ещё раз.

›

Установка: вставьте сначала в крепление заднюю часть фонаря

E

» илл. 124

, после этого слегка вдавите фонарь в крепление по направле-

нию стрелки

2

, пока он не зафиксируется со щелчком.

При правильной установке в креплении не выключенного фонаря, свето-
диоды в передней части фонаря

C



» илл. 123

 автоматически выключатся.

Если неправильно вставить фонарь в держатель, при открывании крышки
багажного отсека он не загорится, и аккумуляторы не будут заряжаться.

Зарядка элементов питания фонаря
Фонарь питается от трёх заряжаемых никель-металлгидридных аккумуля-
торов размера AAA. При работающем двигателе аккумуляторы фонаря по-
стоянно заряжаются (для полной зарядки аккумуляторов требуется при-
мерно 3 часа).
Замена аккумуляторов

» стр. 320

.

ОСТОРОЖНО

Фонарь не является герметичным, поэтому его следует беречь от сыро-
сти — в противном случае возможно его повреждение.

Автомобили категории N1

Сначала прочтите и примите к сведению   и   на стр 101.

В автомобилях категории N1, не оборудованных защитной решёткой, для
крепления груза следует использовать петли и проушины, соответствую-
щие стандарту EN 12195 (1–4).

A
B
C



Для надёжной эксплуатации автомобиля электропроводка должна быть ис-
правна. Поэтому необходимо следить, чтобы она не была повреждена при
раскладке багажного отсека, а также или загрузке и разгрузке.

Трансформируемый пол в багажном отсеке



Введение

В этой главе вы найдёте сведения по следующим темам:
Положения трансформируемого пола

109

Складывание/раскладывание трансформируемого пола

110

Деление багажного отсека

110

Положения трансформируемого пола

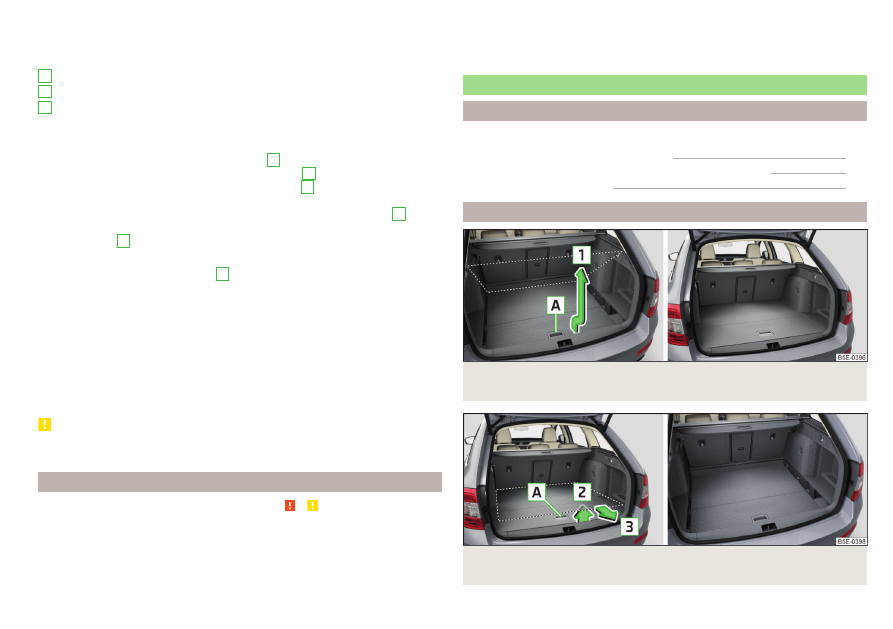

Илл. 125  Перевод трансформируемого пола в верхнее положе-
ние/трансформируемый пол в верхнем положении

Илл. 126  Перевод трансформируемого пола в нижнее положе-
ние/трансформируемый пол в нижнем положении



109

Перевозка грузов

Трансформируемый пол багажного отсека можно перевести в верхнее или
нижнее положение.

Перевод в верхнее положение

›

Взяв трансформируемый пол за ручку

A



» илл. 125

, приподнимите его

вверх примерно на 20 см и потяните на себя.

›

Поднимите пол вверх, на высоту сматывающейся шторки, в направлении
стрелки

1

, пока раздастся щелчок, после чего сдвиньте пол вперёд.

Пространство под трансформируемым полом можно использовать для
размещения, например, снятой шторки багажного отсека

» стр. 105

, попе-

речных рейлингов

» стр. 112

 и т. п.

Максимально допустимая нагрузка на трансформируемый пол в этом поло-
жении составляет 75 кг. Для перевозки тяжёлого груза трансформируемый
пол необходимо перевести в нижнее положение

» илл. 126

.

Перевод в нижнее положение

›

Проверьте, свободно ли пространство под трансформируемым полом.

›

Возьмите трансформируемый пол за ручку

A



» илл. 126

 и приподнимите

его выше кромки проёма багажного отсека, в направлении стрелки

2

.

›

Втягивайте пол на себя, в направлении стрелки

3

, пока он не опустится в

нижнее положение, после чего сдвиньте пол вперёд.

Складывание/раскладывание трансформируемого пола

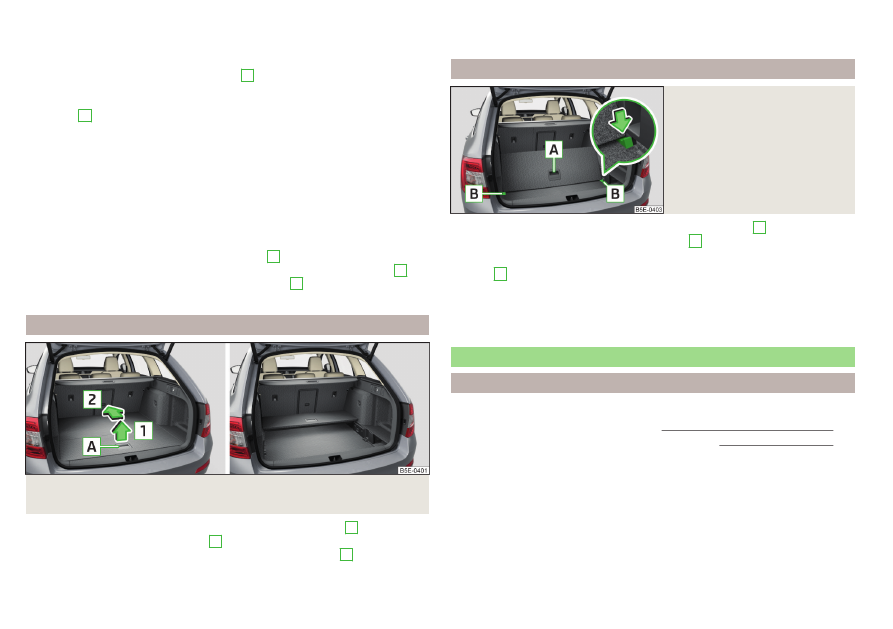

Илл. 127  Складывание трансформируемого пола/сложенный транс-
формируемый пол в верхнем положении

›

Складывание: возьмите трансформируемый пол за ручку

A

 и приподни-

мите его в направлении стрелки

1



» илл. 127

.

›

Сложите трансформируемый пол движением по стрелке

2

.

Раскладывание осуществляется в обратной последовательности.

В верхнем и нижнем положениях трансформируемый пол складывает-
ся/раскладывается одинаково.

Деление багажного отсека

Илл. 128
Деление багажного отсека с по-
мощью трансформируемого
пола

›

Деление: поднимите трансформируемый пол за ручку

A

 и вставьте зад-

ний край трансформируемого пола в пазы

B

 в направлении стрелки

» илл. 128

.

В пазах

B

 трансформируемый пол зафиксирован от смещения.

Раскладывание осуществляется в обратной последовательности.
В верхнем и нижнем положениях трансформируемый пол складывается
для деления багажного отсека и снова раскладывается одинаково.

Разделительная сетка



Введение

В этой главе вы найдёте сведения по следующим темам:
Использование разделительной сетки

111

Снятие/установка корпуса разделительной сетки

111

110

Управление

Использование разделительной сетки

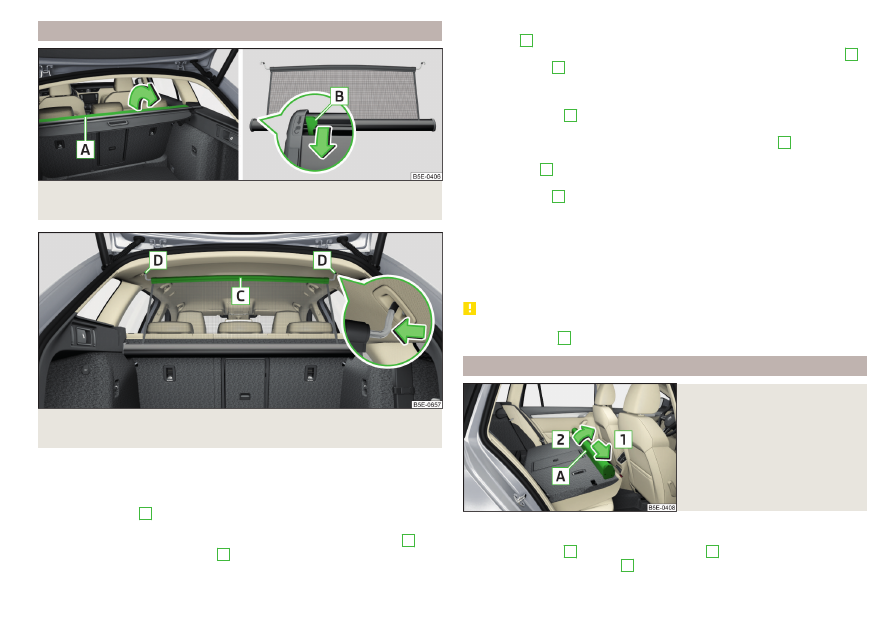

Илл. 129  Раскладывание части сматываемой шторки багажного отсе-
ка/рычаг разблокировки

Илл. 130  Правильно закреплённая разделительная сетка за задними
сиденьями в натянутом состоянии

Разделительную сетку можно установить как за задними, так и за передни-
ми сиденьями.

Установка разделительной сетки за задними сиденьями

›

Разложите часть

A

 сматываемой шторки багажного отсека в направле-

нии стрелки

» илл. 129

.

›

Вытяните разделительную сетку за верхнюю поперечную штангу

C

 и

зацепите за одно из креплений

D



» илл. 130

.

›

Нажмите на поперечную штангу с другой стороны и зацепите эту сторону
в гнезде

D

.

›

Убедитесь в том, что поперечина надёжно установлена в креплениях

D

.

›

Сложите часть

A

 сматываемой шторки багажного отсека в противопо-

ложном стрелке направлении

» илл. 129

.

Сматывание разделительной сетки за задними сиденьями

›

Разложите часть

A

 сматываемой шторки багажного отсека в направле-

нии стрелки

» илл. 129

.

›

Нажмите на поперечную штангу и извлеките её из гнёзд

D



» илл. 130

сначала с одной, а потом с другой стороны.

›

Поперечину

C

 придерживайте руками так, чтобы сетка сматывалась

медленно и без повреждений.

›

Сложите часть

A

 сматываемой шторки багажного отсека в противопо-

ложном стрелке направлении

» илл. 129

.

Установка разделительной сетки за передними сиденьями
Установка выполняется аналогично установке за задними сиденьями. Пе-
ред вытягиванием разделительной сетки необходимо сложить спинки зад-
них сидений. После втягивания разделительной сетки в корпус необходи-
мо поднять спинки задних сидений

» стр. 85

.

ОСТОРОЖНО

Если при вытягивании из корпуса разделительная сетка заест, нажмите на
рычаг отпирания

B

 по стрелке

» илл. 129

.

Снятие/установка корпуса разделительной сетки

Илл. 131
Снятие корпуса разделитель-
ной сетки

›

Снятие: опустите спинки задних сидений вперёд и откройте заднюю пра-
вую дверь.

›

Сдвиньте корпус

A

 в направлении стрелки

1

 и извлеките его из крепле-

ний в направлении стрелки

2



» илл. 131

.



111

Перевозка грузов

›

Установка: вставьте вырезы корпуса разделительной сетки

A

 в крепле-

ния на спинках задних сидений и сдвиньте корпус разделительной сетки
в направлении против стрелки

1

 до упора.

›

Поднимите спинки задних сидений в исходное положение.

Перевозка багажа на багажнике на крыше

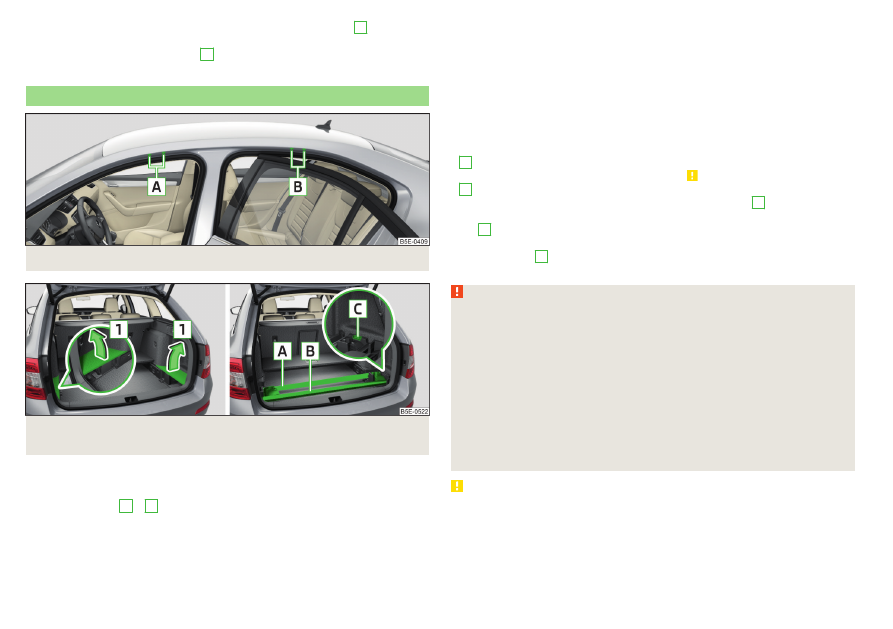

Илл. 132  Точки крепления

Илл. 133  Снятие боковых накладок багажного отсека/хранение снято-
го с крыши багажника

Поперечины крыши могут быть закреплены в зависимости от комплекта-
ции на точках крепления

» илл. 132

 или на рейлинге крыши.

Точки крепления

A

 и

B

 расположены с обеих сторон автомобиля

» илл. 132

.

Снятие/установка поперечин крыши производится согласно их инструкции.

Нагрузка на крышу
Максимально допустимая масса перевозимого груза, вместе с багажником,
составляет 75 кг.

Размещение снятого с крыши багажника
В автомобилях, оборудованных трансформируемым полом багажного от-
сека, снятые рейлинги багажника можно хранить закреплёнными в углуб-
лениях боковой облицовки багажного отсека.

›

Сложите трансформируемый пол в верхнем положении

» стр. 110

.

›

Извлеките боковые накладки багажного отсека в направлении стрелок

1



» илл. 133

.

›

Извлеките ключ из багажника на крыше

»

 и уберите его в углублении

C

.

›

Вставьте переднюю поперечину багажника на крыше

A

 в передние

углубления облицовок боковин, а заднюю поперечину багажника на кры-
ше

B

 — в задние углубления облицовок боковин.

›

Установите боковые крышки багажного отсека на место в противополож-
ном стрелкам

1

 направлении.

›

Разложите трансформируемый пол в верхнем положении

» стр. 109

.

ВНИМАНИЕ

Для безопасной перевозки грузов/багажа на багажнике на крыше не-
обходимо соблюдать следующие требования:

■

Груз должен быть всегда равномерно распределён по багажнику на

крыше и надлежащим образом закреплён пригодными для этой цели
верёвками или натяжными ремнями.

■

При перевозке тяжёлых или крупногабаритных предметов в багажни-

ке на крыше ходовые качества автомобиля могут измениться из-за
смещения центра тяжести автомобиля. Поэтому следует выбирать ма-
неру и скорость движения в соответствии с существующим условиями.

■

Недопустимо превышение разрешённой нагрузки на крышу, разре-

шённой нагрузки на оси и разрешённой максимальной массы автомо-
биля — опасность аварии!

ОСТОРОЖНО

■

Перед тем как убрать снятый с крыши багажник в багажный отсек, извле-

ките из его несущего кронштейна ключ, иначе он может быть повреждён.

■

Если сматывающаяся шторка багажного отсека убирается на хранение

одновременно со снятым с крыши багажником, то нужно размещать их
так, чтобы задняя часть шторки накрывала задний рейлинг багажника.


