Skoda Rapid Spaceback (2018 год). Руководство - часть 20

Илл. 94

Крепление продольного кар-

мана



Сначала прочтите и примите к сведению   и   на стр 81.

Примеры фиксации сеток

» илл. 93

 и

» илл. 94

Поперечный карман
Напольная сетка
Продольный карман

Максимально допустимая нагрузка на багажные сетки составляет 1,5 кг.

Многофункциональная сумка

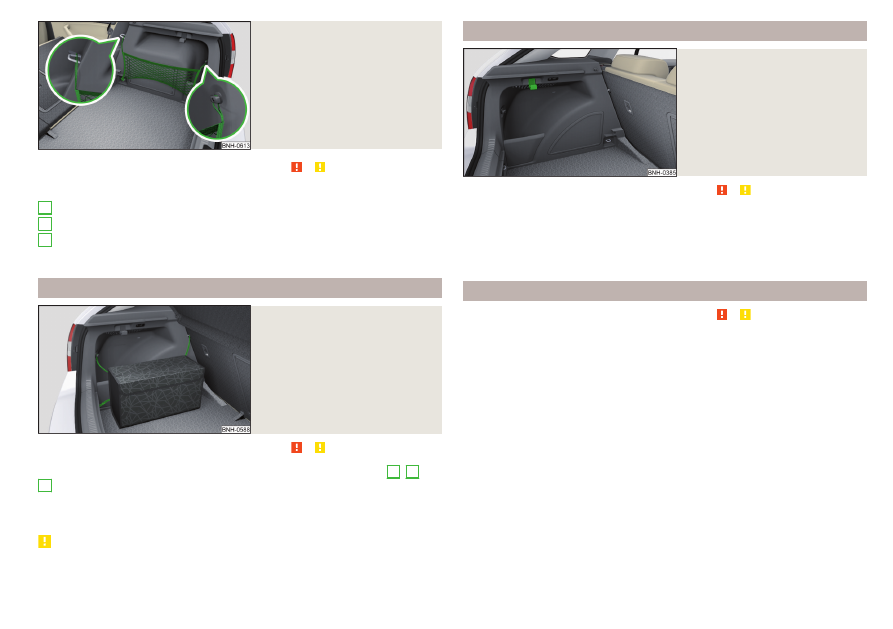

Илл. 95

Закрепление многофункцио-

нальной сумки



Сначала прочтите и примите к сведению   и   на стр 81.

Сумка

» илл. 95

 может быть закреплена за крепёжные элементы

A

,

B

 и

C



» илл. 92

 на стр. 82.

Максимально допустимая нагрузка на закреплённую на крепёжных эле-

ментах сумку составляет 3 кг.

ОСТОРОЖНО

У автомобилей с трансформируемым фальшполом крепление сумки за

крепёжные элементы невозможно.

A
B
C

Крючки

Илл. 96

Крючок



Сначала прочтите и примите к сведению   и   на стр 81.

Но обеих боковых стенках багажного отсека расположено по одному

крючку для подвешивания небольших предметов, например сумок и т. п.

» илл. 96

.

Максимально допустимая нагрузка на крючок составляет 7,5 кг.

Двусторонний фальшпол



Сначала прочтите и примите к сведению   и   на стр 81.

В багажном отсеке может находиться двусторонний фальшпол. С одной

стороны фальшпол имеет текстильное покрытие, с другой — моющееся

(удобно для перевозки мокрых или грязных вещей).

83

Перевозка багажа

Полка багажного отсека

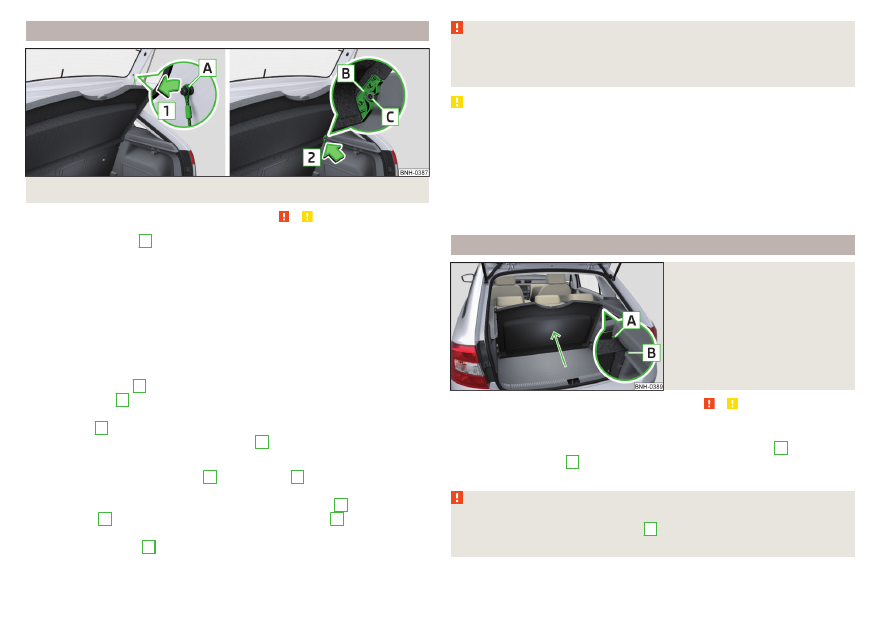

Илл. 97  Снятие полки багажного отсека



Сначала прочтите и примите к сведению   и   на стр 81.

Если подвесы полки

А



» илл. 97

 зацеплены за крышку багажного отсека,

то при её открывании полка багажного отсека (далее просто полка) будет

подниматься.
Полку можно снять и вынуть из автомобиля или при необходимости уста-

новить вертикально за спинкой заднего сиденья в так называемое «парко-

вочное положение»

» илл. 98

 на стр. 84

Максимально допустимая нагрузка на полку багажного отсека составляет

1 кг.

Снятие

›

Снимите подвесы

A

 с обеих сторон крышки багажного отсека в направ-

лении стрелки

1



» илл. 97

.

›

Удерживая полку поднятой, нажмите на нижнюю часть полки в области

креплений

C

 с обеих сторон.

›

Снимите крышку в направлении стрелки

2

.

Установка

›

Расположите крепления полки

B

 над опорами

C

 на обивке боковин

» илл. 97

.

›

Нажмите на верхнюю часть полки в области креплений

C

 с обеих сто-

рон. Гнёзда

B

 должны зафиксироваться в креплениях

C

 с обеих сторон

багажного отсека.

›

Закрепите подвесы

A

 с обеих сторон крышки багажного отсека.

ВНИМАНИЕ

Во время движения автомобиля на полке не должны находиться ника-

кие предметы — опасность трав при резком торможении или столкно-

вении!

ОСТОРОЖНО

■

Перекос полки может привести к повреждению обивки боковин и самой

полки, чтобы его избежать, необходимо соблюдать следующее:

■

Полка всегда должна быть правильно установлена, а высота багажа не

должна превышать высоту полки.

■

В поднятом положении полка не должна быть перекошена в уплотни-

теле проёма крышки багажного отсека.

■

В зазоре между спинкой сиденья и поднятой полкой не должно быть

никаких предметов.

«Парковочное положение» полки багажного отсека

Илл. 98

Укладка полки багажного от-

сека за спинкой заднего сиде-

нья



Сначала прочтите и примите к сведению   и   на стр 81.

Полку можно убрать за спинку заднего сиденья.

›

Вставьте снятую полку багажного отсека между пальцами

А

 и поверх-

ностью прилегания

В

 на боковых облицовках багажного отсека

» илл. 98

.

ВНИМАНИЕ

При переводе в «парковочное положение» полка багажного отсека не

должна оказаться между пальцем

А

 и спинкой заднего сиденья. Иначе

можно повредить спинку заднего сиденья и полку багажного отсека.



84

Управление

ОСТОРОЖНО

■

Перед установкой полки багажного отсека в «парковочное положение»

необходимо установить трансформируемый фальшпол в верхнее или ниж-

нее положение

» стр. 86

.

■

Когда полка багажного отсека находится в «парковочном положении»,

перевести трансформируемый фальшпол в «парковочное положение»

нельзя

» стр. 87

.

Вещевые отсеки в багажном отсеке

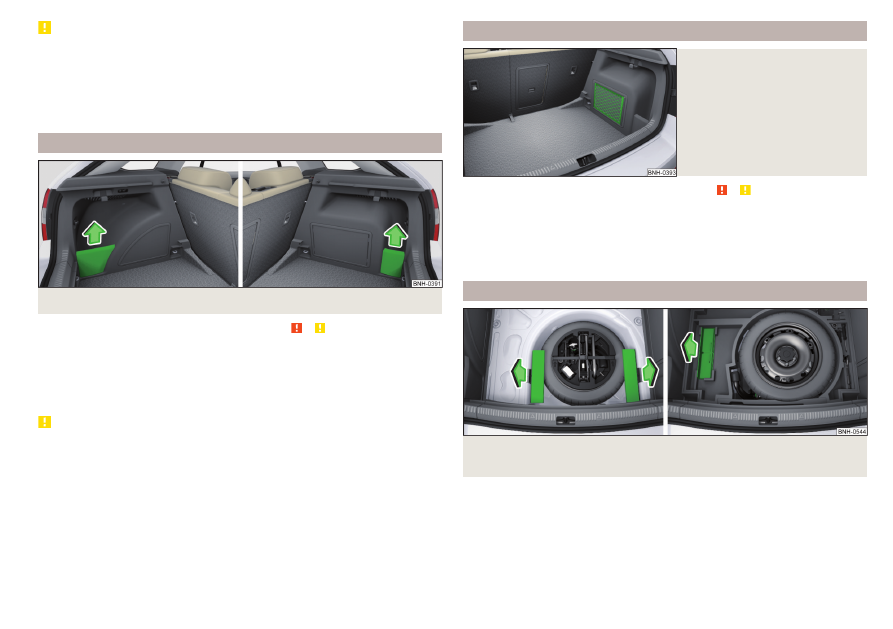

Илл. 99  Снятие крышки левого/правого вещевого отделения



Сначала прочтите и примите к сведению   и   на стр 81.

Вещевые отделения со съёмной крышкой предназначены для хранения

мелких предметов массой до 1,5 кг.

›

Снятие: возьмитесь за верхнюю часть крышки и извлеките её в направ-

лении стрелки

» илл. 99

.

ОСТОРОЖНО

Будьте осторожны при обращении с крышкой вещевого отделения, чтобы

не повредить её или облицовку багажного отсека.

Сетчатый карман

Илл. 100

Сетчатый карман



Сначала прочтите и примите к сведению   и   на стр 81.

Сетчатый карман находится на правой стороне багажного отсека

» илл. 100

.

Сетчатый карман предназначен для хранения мелких предметов массой

до 1,5 кг.

Элементы крепления Cargo

Илл. 101  Извлечение элементов крепления Cargo: вариант 1/вари-

ант 2



85

Перевозка багажа

Илл. 102  Извлечение элементов крепления Cargo: вариант 3/при-

мер крепления груза



Сначала прочтите и примите к сведению   и   на стр 81.

Элементы крепления Cargo предназначены для закрепления предметов

общей массой до 8 кг.

›

Использование: извлеките элементы Cargo в направлении стрелок

» илл. 101

 и

» илл. 102

 — .

›

Закрепите предмет багажа с помощью элементов Cargo как можно бли-

же к задним сиденьям

» илл. 102

 — .

›

После использования уберите элементы Cargo, закрепив их на своих

первоначальных местах.

Автомобили категории N1



Сначала прочтите и примите к сведению   и   на стр 81.

В автомобилях категории N1, не оборудованных защитной решёткой, для

крепления груза следует использовать петли и проушины, соответствую-

щие стандарту EN 12195 (1–4).
Для надёжной эксплуатации автомобиля электропроводка должна быть

исправна. Поэтому необходимо следить, чтобы она не была повреждена

при раскладке багажного отсека, а также или загрузке и разгрузке.

Трансформируемый фальшпол в багажном отсеке

Перестановка в верхнее/нижнее положение

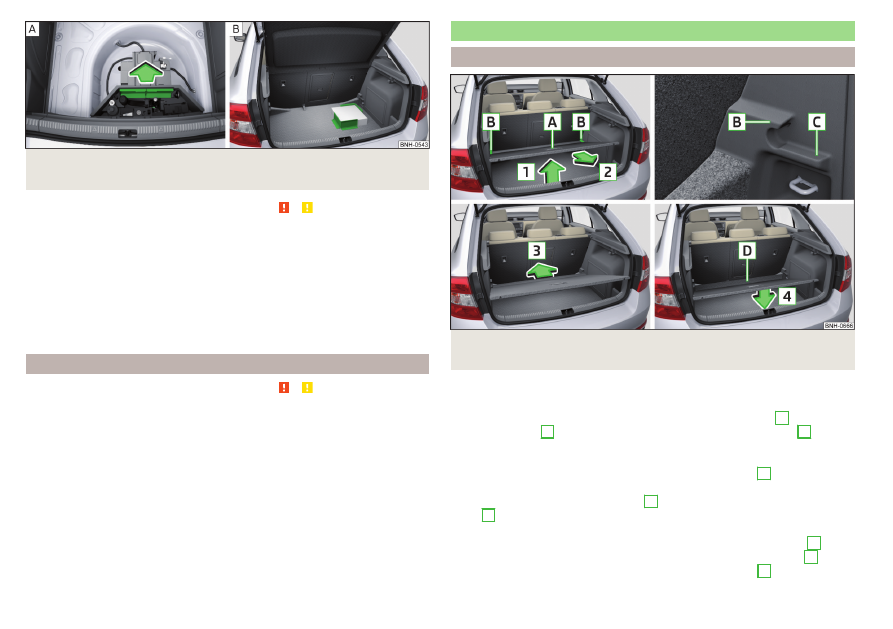

Илл. 103  Перестановка трансформируемого фальшпола в верх-

нее/нижнее положение

Трансформируемый фальшпол можно переставить в верхнее или нижнее

положение следующим образом.

›

Приподнимите трансформируемый фальшпол за рукоятку

A

 в направ-

лении стрелки

1

 и частично сдвиньте в направлении стрелки

2

» илл. 103

.

›

Для перестановки в верхнее положение приподнимите трансформиру-

емый фальшпол в передней части и уложите на выступ

C

.

›

Для перестановки в нижнее положение сдвиньте трансформируемый

фальшпол в направлении стрелки

2

, пока он не освободится из крепле-

ний

B

, и уложите переднюю часть трансформируемого фальшпола на

напольное покрытие багажного отсека.

›

Вдвиньте трансформируемый фальшпол в направлении стрелки

3

 до

упора (при перестановке в нижнее положение передняя часть

D

 долж-

на быть приподнята) и уложите в направлении стрелки

4

.



86
