Для установки в нижнее положение сдвиньте трансформируемый пол в

направлении стрелки

2

 так, чтобы он вышел из креплений

B

, и уложи-

те переднюю часть трансформируемого пола на покрытие пола

багажного отсека.

›

Сдвиньте трансформируемый пол багажного отсека в направлении

стрелки

3

 до упора и уложите в направлении стрелки

4

.

Пространство под трансформируемым полом можно использовать для

хранения небольших предметов. Максимальная допустимая нагрузка на

трансформируемый пол багажного отсека в верхнем положении составля-

ет 75 кг. При перевозке тяжёлых грузов следует устанавливать трансфор-

мируемый пол багажного отсека в нижнее положение.

Снятие/установка

Илл. 116

Снятие трансформируемого

пола багажного отсека

Снятие

›

Поднимите трансформируемый пол багажного отсека за ручку

A

 в на-

правлении стрелки

1

 так, чтобы его задняя часть оказалась примерно

на 15 см

B

 ниже края сматываемой шторки

» илл. 116

.

›

Извлеките трансформируемый пол в направлении стрелки

2

 из автомо-

биля.

Установка

›

Возьмитесь за ручку трансформируемого пола

A



» илл. 116

.

›

Вставьте трансформируемый пол в наклонном положении передней ча-

стью в автомобиль примерно на 15 см

B

 ниже края сматываемой шторки

багажного отсека.

›

Затем действуйте таким же образом, как и при перестановке в верхнее

или нижнее положение

» стр. 93

.

ОСТОРОЖНО

При установке/извлечении трансформируемого пола багажного отсека не-

обходимо выдерживать расстояние 15 см

B



» илл. 116

 ниже края сматыва-

емой шторки багажного отсека — иначе можно повредить уплотнитель

крышки багажного отсека.

Поднятие/крепление

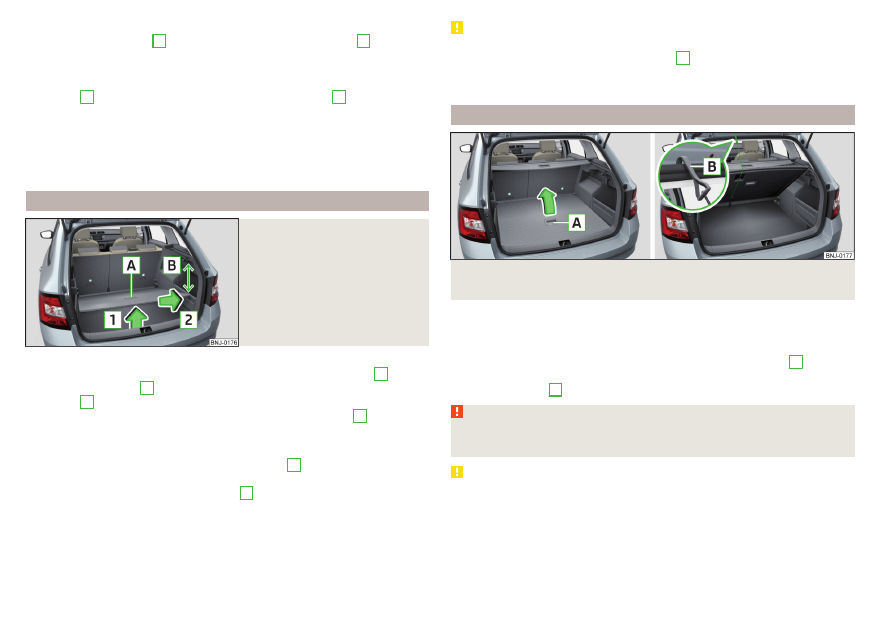

Илл. 117  Подъём/фиксация трансформируемого фальшпола багаж-

ного отсека

Трансформируемый пол багажного отсека можно поднять и закрепить с

помощью крюка на раме крышки багажного отсека в обоих положениях (в

верхнем и нижнем).

›

Возьмите трансформируемый пол багажного отсека за ручку

A

 и подни-

мите в направлении стрелки

» илл. 117

.

›

Закрепите крюк

В

 на раме крышки багажного отсека.

ВНИМАНИЕ

Поднятый фальшпол багажного отсека ограничивает водителю обзор

пространства позади автомобиля.

ОСТОРОЖНО

Перед закрытием крышки багажного отсека необходимо отсоединить

трансформируемый пол багажного отсека от рамы — иначе можно повре-

дить крюк.

94

Управление

Крепление для велосипедов в багажном отсеке



Введение

В багажном отсеке на одном креплении можно перевозить до двух вело-

сипедов (максимальный размер — рама 19"- с колёсами 26").
Перед транспортировкой необходимо выполнить следующие работы.

›

Снимите сматывающуюся шторку багажного отсека

» стр. 91

.

›

Вдвиньте задние подголовники в спинки сидений до упора

» стр. 77

.

›

Сложите задние сиденья

» стр. 76

 и сложите спинки задних сидений

» стр. 75

.

ВНИМАНИЕ

При перевозке велосипедов нельзя подвергать опасности сидящих в

автомобиле людей.

ОСТОРОЖНО

Будьте аккуратны с велосипедом — опасность повреждения автомобиля!

Примечание

Крепление для велосипедов невозможно установить, если в багажном от-

секе находится трансформируемый фальшпол.

Снятие и установка поперечины

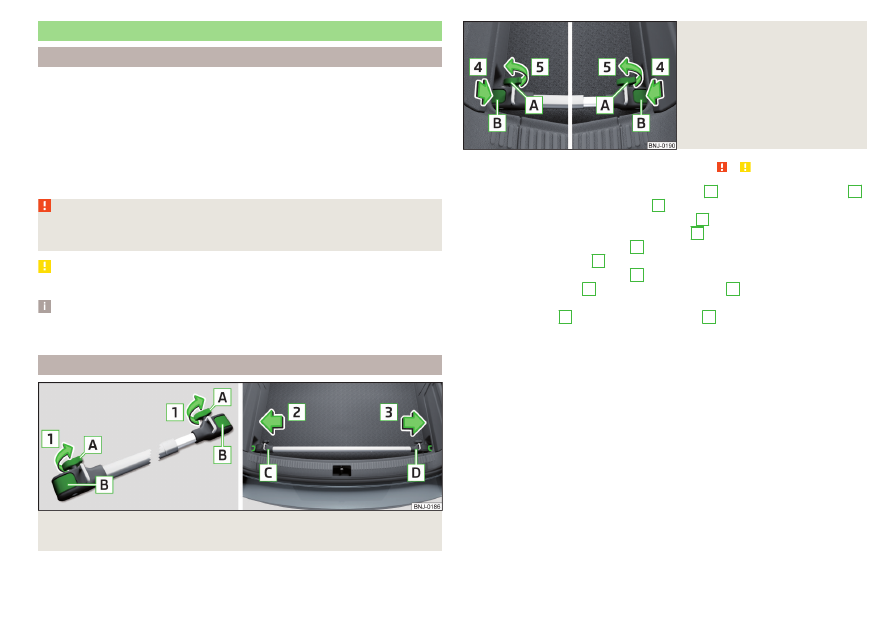

Илл. 118  Установка поперечины: выкручивание винтов и разблоки-

ровка фиксаторов/установка поперечины на проушины для багажа

Илл. 119

Установка поперечины: затяж-

ка винтов



Сначала прочтите и примите к сведению   и   на стр 95.

›

Для установки полностью ослабьте винты

A

 в направлении стрелок

1

и немного выкрутите. Крепления

B

 отпираются

» илл. 118

.

›

Установите поперечину так, чтобы винты

A

 были направлены вперёд.

›

Установите фиксированный наконечник

C

 поперечины на левую проу-

шину в направлении стрелки

2

.

›

Вытяните наконечник

D

 поперечины и установите его на правую проу-

шину в направлении стрелки

3

.

›

Вставьте крепления

B

 в направлении стрелок

4

 и прижмите до фикса-

ции со щелчком

» илл. 119

.

›

Затяните винты

A

 в направлении стрелок

5

 до упора.

›

Потянув за поперечину, проверьте надёжность её крепления.

Снятие осуществляется в обратной последовательности.

95

Перевозка багажа

Снятие и установка крепления для велосипедов

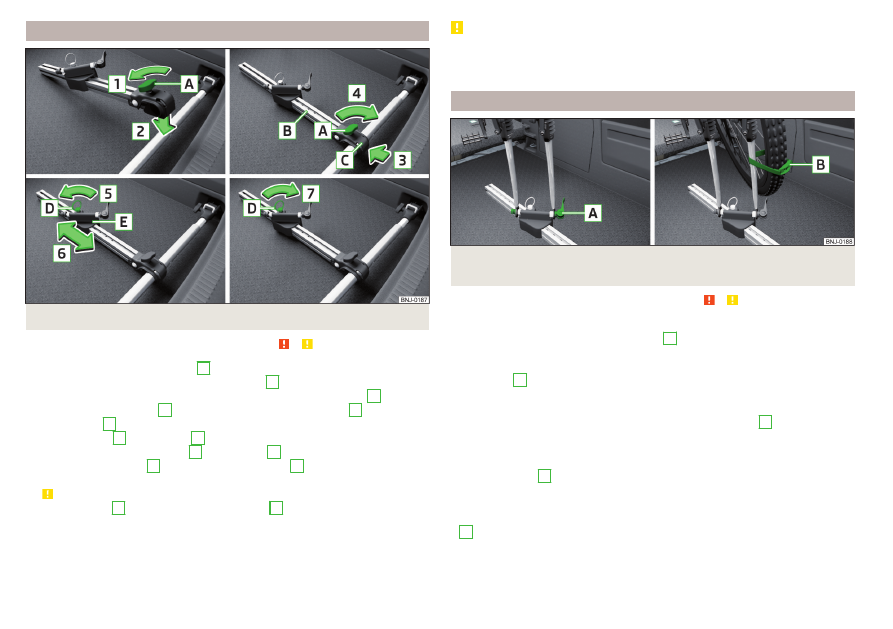

Илл. 120  Установка крепления для перевозки велосипеда



Сначала прочтите и примите к сведению   и   на стр 95.

›

Для установки ослабьте винт

A

 на креплении для велосипедов (далее

просто крепление) в направлении стрелки

1



» илл. 120

.

›

Установите крепление на поперечину в направлении стрелки

2

.

›

Придерживая элемент

B

 крепления, нажмите на элемент

C

 в направле-

нии стрелки

3

.

›

Затяните винт

А

 по стрелке

4

.

›

Выкрутите и извлеките винт

D

 по стрелке

5

.

›

Перемещая элемент

E

 в направлении стрелки

6

, установите его в одно

из предусмотренных положений в зависимости от размера велосипеда

»

.

›

Вставьте винт

D

 и затяните его по стрелке

7

.

Снятие осуществляется в обратной последовательности.

ОСТОРОЖНО

Велосипед, установленный в крепление, не должен соприкасаться с

крышкой багажного отсека или другими частями автомобиля, так как он

может их повредить.

Установка велосипеда в крепление

Илл. 121  Установка передней вилки велосипеда в крепление/при-

мер крепления переднего колеса



Сначала прочтите и примите к сведению   и   на стр 95.

›

Снимите переднее колесо велосипеда.

›

Ослабьте быстрозажимной фиксатор

A



» илл. 121

 крепления и отрегули-

руйте его по ширине вилки велосипеда.

›

Установите переднюю вилку велосипеда на ось крепления и затяните

фиксатор

А

.

›

Переместите левую педаль велосипеда вперёд по направлению движе-

ния автомобиля, чтобы можно было удобнее закрепить переднее колесо.

›

Для транспортировки двух велосипедов ослабьте винт

A



» илл. 120

 на

стр. 96 крепления и сдвиньте крепление вместе с велосипедом влево.

Руль велосипеда не должен касаться боковых стёкол багажного отсека.

›

Затяните винт

А



» илл. 120

 на стр. 96 крепления.

›

Осторожно опустите крышку багажного отсека и убедитесь, что руль ве-

лосипеда не касается заднего стекла.

›

При необходимости отрегулируйте положение передвижного элемента

E



» илл. 120

 на стр. 96.

›

Снятое переднее колесо велосипеда установите между левой педалью и

рамой велосипеда.



96

Управление

›

Прикрепите переднее колесо ремнём

B

 к передней вилке

» илл. 121

 или

к раме велосипеда.

›

Второе крепление монтируется и используется аналогичным образом.

Дополнительная фиксация велосипедов ремнём

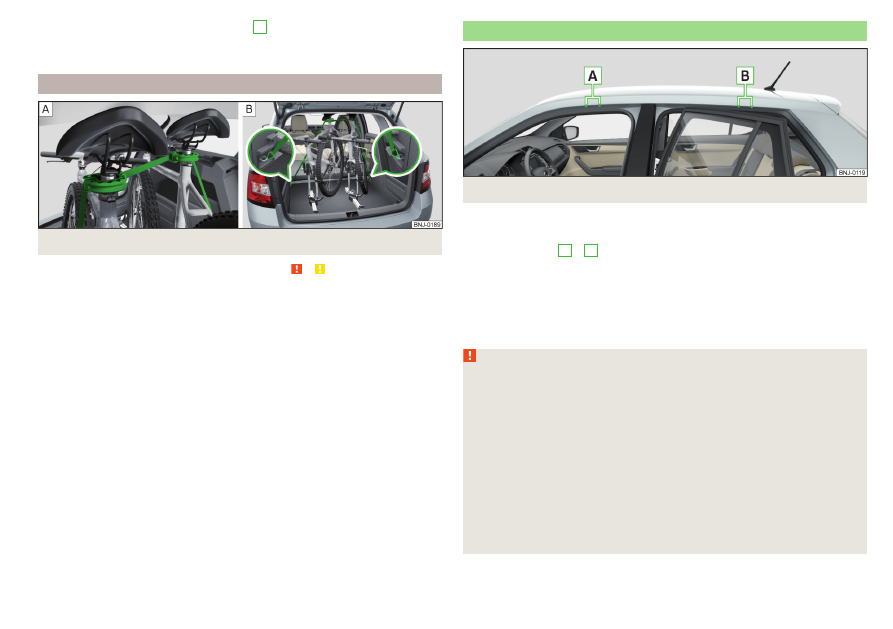

Илл. 122  Дополнительная фиксация велосипедов ремнём



Сначала прочтите и примите к сведению   и   на стр 95.

›

Чтобы ослабить резиновую деталь хомута ремня, сожмите обе части хо-

мута и раскройте его.

›

Расположите хомут резиновой деталью вперёд (по направлению движе-

ния) и как можно ниже на опорной трубе седла, и застегните хомут.

›

При перевозке двух велосипедов натяните ремень между сёдлами, что-

бы велосипеды не касались друг друга

» илл. 122

 — .

›

Зацепите карабины ремней за нижние петли, расположенные за задними

сиденьями

» илл. 122

 — .

›

Подтяните ремень с обеих сторон с помощью пряжек.

При необходимости положение велосипедов в автомобиле можно отрегу-

лировать.

Точки крепления поперечных рейлингов

Илл. 123  Точки крепления

Поперечины крыши могут быть закреплены в зависимости от комплекта-

ции на точках крепления

» илл. 123

 или на рейлинге крыши.

Точки крепления

A

 и

B

 расположены с обеих сторон автомобиля

» илл. 123

.

Снятие/установка поперечин крыши производится согласно их инструк-

ции.

Нагрузка на крышу

Максимальный вес груза вместе с багажником составляет 75 кг.

ВНИМАНИЕ

Для безопасной перевозки грузов/багажа на багажнике на крыше необ-

ходимо соблюдать следующие требования:

■

Груз должен быть всегда равномерно распределён по багажнику на

крыше и надлежащим образом закреплён пригодными для этой цели

верёвками или натяжными ремнями.

■

При перевозке тяжёлых или крупногабаритных предметов в багажни-

ке на крыше ходовые качества автомобиля могут измениться из-за сме-

щения центра тяжести автомобиля. Поэтому следует выбирать стиль

вождения и скорость движения в соответствии с существующим усло-

виями.

■

Недопустимо превышение разрешённой нагрузки на крышу, разре-

шённой нагрузки на оси и разрешённой максимальной массы автомоби-

ля — опасность ДТП!


