Лампы накаливания



Введение

В этой главе вы найдёте сведения по следующим темам:
Расположение ламп накаливания в фарах головного света

216

Замена лампы накаливания ближнего и дальнего света (галогенная
фара)

216

Снятие защитной решётки противотуманной фары

216

Снятие защитной решётки противотуманной фары — разъём датчика
парковочного ассистента

217

Замена лампы противотуманной фары

217

Замена лампы освещения номерного знака

218

Задние фонари

218

Замена ламп накаливания в заднем фонаре

219

Для замены ламп необходим определённый навык. Поэтому при неуве-
ренности рекомендуем производить замену ламп накаливания на сервис-
ном предприятии или обращаться к квалифицированным специалистам.

▶

Перед заменой ламп накаливания выключить зажигание и все источники
света.

▶

Неисправные лампы накаливания можно заменять лампами аналогично-
го исполнения. Маркировка находится на цоколе или на колбе лампы.

Контейнер с запасными лампами накаливания расположен под покрытием
пола багажного отсека.
После замены лампы дальнего, ближнего света или лампы в противоту-
манной фаре рекомендуем проверить регулировку фар на сервисном
предприятии.
При выходе из строя ксеноновой газоразрядной лампы или светодиода не-
обходимо обратиться на сервисное предприятие.

ВНИМАНИЕ

■

Перед любыми работами в моторном отсеке необходимо прочитать и

соблюдать предупреждающие указания

» стр. 178

■

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-
жет привести к аварии.

■

Лампы накаливания H7 и H4 находятся под давлением и при замене

могут лопнуть — опасность травмирования! Перед заменой этих ламп
мы рекомендуем надеть перчатки и защитные очки.

■

Не проводите никаких работ с ксеноновыми газоразрядными лампа-

ми — это опасно для жизни!

ОСТОРОЖНО

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-
тельные загрязнения сокращают срок службы лампы накаливания). Ис-
пользуйте чистую тряпку, салфетку и т. п.

Примечание

■

В этом руководстве по эксплуатации описывается только замена ламп,

которые можно заменить самостоятельно и без осложнений. Для замены
других ламп следует обратиться на сервисное предприятие.

■

Мы рекомендуем всегда возить в автомобиле запасные лампы. Запасные

лампы можно приобрести из ассортимента оригинальных деталей ŠKODA.

215

Предохранители и лампы накаливания

Расположение ламп накаливания в фарах головного света

Илл. 205
Условное изображение: фары

Сначала прочтите и примите к сведению и на стр 215.

Автомобиль оснащается фарами с галогенными лампами накаливания или
фарами с одной ксеноновой газоразрядной лампой и одной галогенной
лампой накаливания.
Соответствие ламп накаливания

» илл. 205

Ближний свет, галогенная лампа накаливания или ксеноновая газораз-
рядная лампа
Дальний свет

Замена лампы накаливания ближнего и дальнего света
(галогенная фара)

Илл. 206 Замена лампы ближнего и дальнего света

Сначала прочтите и примите к сведению и на стр 215.

›

Снимите соответствующую крышку

» илл. 205

на стр. 216, повернув её

против часовой стрелки.



При снятии крышки нужно следить за тем, чтобы она не упала в моторный
отсек.

›

Разблокируйте разъём с лампой накаливания в направлении стрелки

» илл. 206

›

Выньте разъём с лампой накаливания в направлении стрелки

›

Отсоедините разъём.

›

Установите разъём с новой лампой так, чтобы фиксирующий выступ

на лампе вошёл в выемку на рефлекторе.

›

Установить на место соответствующую крышку

» илл. 205

на стр. 216 и

повернуть её по направлению стрелки до упора.

Примечание

Замену лампы накаливания дальнего света рекомендуется проводить на
сервисном предприятии.

Снятие защитной решётки противотуманной фары

Илл. 207 Защитная решётка: вариант 1/вариант 2

Сначала прочтите и примите к сведению и на стр 215.

›

Отсоедините защитную решётку в направлении стрелки

» илл. 207

с по-

мощью скобы для снятия колёсных колпаков

» стр. 197

, Бортовой ин-

струмент.

›

Снимите защитную решётку.



216

Самостоятельные действия в сложных ситуациях

Снятие защитной решётки противотуманной фары — разъём
датчика парковочного ассистента

Илл. 208 Защитная решётка: вариант 1/вариант 2

Илл. 209 Отсоедините разъём

Сначала прочтите и примите к сведению и на стр 215.

›

Снимите пластмассовую накладку защитной решётки в направлении
стрелки

» илл. 208

с помощью скобы для снятия колёсных колпаков

» стр. 197

, Бортовой инструмент.

›

Снимите остальную часть решётки.

›

Вытяните фиксатор разъёма по стрелке

» илл. 209

›

Нажмите фиксатор разъёма по стрелке

›

Отсоедините разъём в направлении стрелки

Установка разъёма осуществляется в обратной последовательности.



Замена лампы противотуманной фары

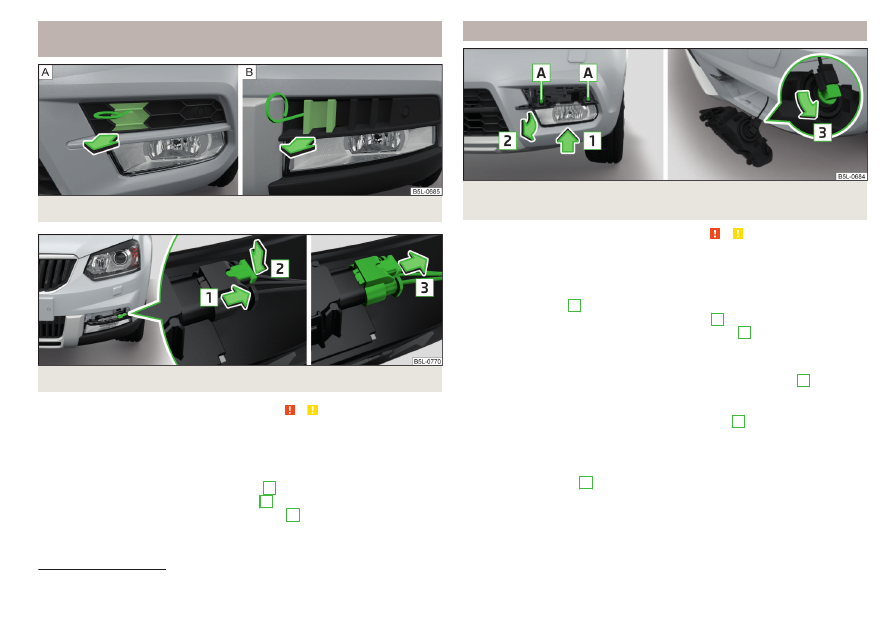

Илл. 210 Условное изображение: снятие противотуманной фары/за-
мена лампы накаливания

Сначала прочтите и примите к сведению и на стр 215.

Для замены лампы необходимо сначала снять защитную решётку проти-
вотуманной фары

» илл. 207

на стр. 216 или

» илл. 208

на стр. 217.

Снятие фары

›

Выкрутите винты

» илл. 210

с помощью отвёртки

» стр. 197

›

Приподнимите фару в направлении стрелки

›

Осторожно снимите фару в направлении стрелки

Замена лампы

›

Отсоедините разъём от цоколя лампы.

›

Поверните цоколь лампы до упора по направлению стрелки

» илл. 210

и выньте его.

›

Вставьте цоколь с новой лампой в фару и поверните до упора в направ-
лении, противоположном направлению стрелки

›

Подсоедините к цоколю ламы разъём.

Установка фары и защитной решётки

›

Вставьте противотуманную фару в направлении, противоположном на-
правлению стрелки

» илл. 210

, и прикрутите её.

›

Осторожно подсоедините разъём к защитной решётке

» илл. 209

на

стр. 217

›

Вставьте защитную решётку на место и надавите на неё.





Только для а/м с парковочным ассистентом.

217

Предохранители и лампы накаливания

›

Установите пластмассовую накладку и надавите её на защитную решётку

» илл. 208

на стр. 217

Защитная решётка должна надёжно зафиксироваться.

ОСТОРОЖНО

На автомобилях с парковочным ассистентом после замены лампы проти-
вотуманной фары рекомендуется проверить систему парковочного асси-
стента на сервисном предприятии.

Замена лампы освещения номерного знака

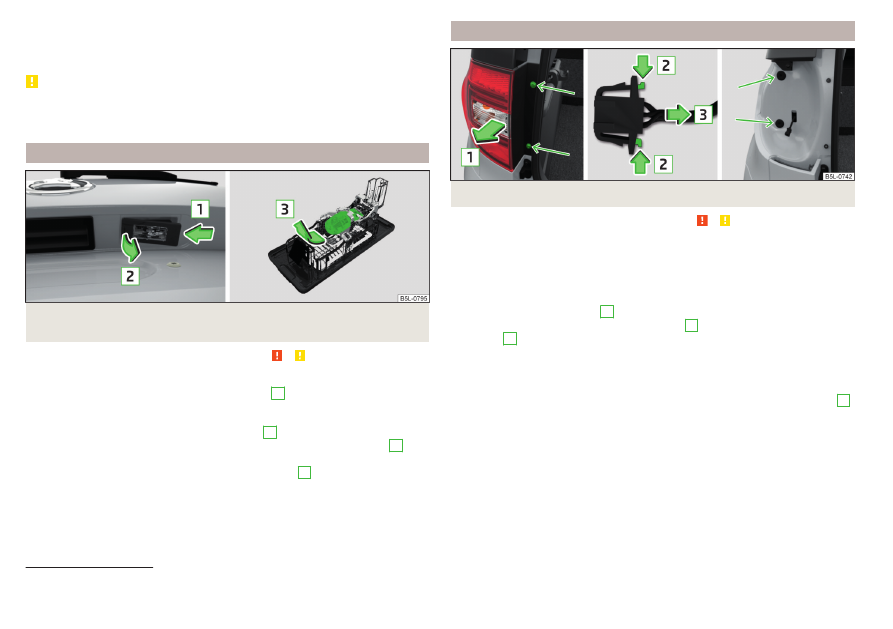

Илл. 211 Снятие плафона освещения номерного знака/замена лампы
накаливания

Сначала прочтите и примите к сведению и на стр 215.

›

Откройте дверь багажного отсека.

›

Нажмите на плафон в направлении стрелки

» илл. 211

Плафон открывается.

›

Отклоните плафон в направлении стрелки

и снимите.
