Снятие трансформируемого пола багажного отсека

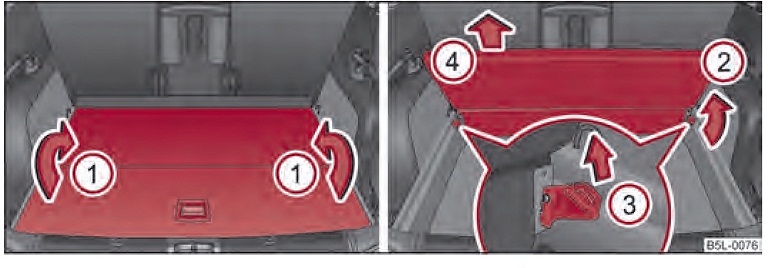

Илл. 63 Багажный отсек: складывание / извлечение трансформируемого пола

Трансформируемый пол облегчает погрузку крупногабаритных предметов и образует со сложенными задними сиденьями ровный пол. Максимальная допустимая распределённая нагрузка на трансформируемый пол составляет 75 кг,

Снятие трансформируемого пола багажного отсека

- Сложите трансформируемый пол в направлении стрелки 1 филл. 63.

- Установите сложенный пол в вертикальное положение в направлении стрелки 2 филл. 63.

- С обеих сторон потяните за рычаги в направлении стрелки 3 филл. 63,

- Движением вверх извлеките пол в направлении стрелки 4.

- Установка пола осуществляется в обратной последовательности,

Фиксация трансформируемого пола в вертикальном положении

- Откиньте крюк на крепёжной рейке вверх в направлении стрелки 1

филл, 59,

- Поднимите трансформируемый пол за спинками задних сидений в вертикальное положение.

- Опустите крюк в исходное положение в направлении стрелки 3 филл, 59.

- Обоприте трансформируемый пол о крюк.
ВНИМАНИЕ

При установке обратите внимание на то, чтобы направляющие и трансформируемый пол были надежно закреплены, в противном случае сидящие в автомобиле подвергаются опасности.

Примечание

Если установлен трансформируемый пол, упругую корзину использовать невозможно,

Снятие направляющих

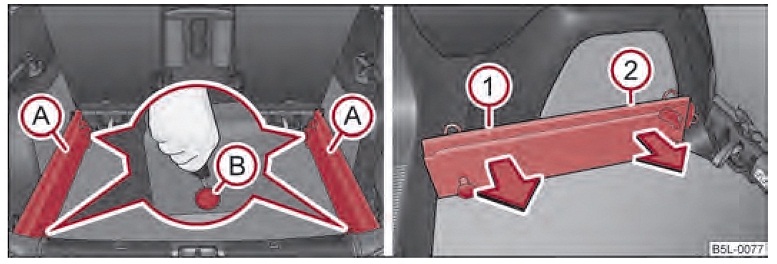

Илл. 64 Багажный отсек: разблокирование креплений / снятие направляющих

Снятие направляющих

- С помощью ключа от автомобиля или плоской отвёртки извлеките крепления (В) филл, 64 направляющих,

- Возьмитесь за направляющую A в точке (1) и потяните в направлении стрелки.

- Возьмитесь за направляющую A в точке (2), потяните в направлении стрелки и извлеките направляющую,

- Направляющая с другой стороны багажного отсека снимается аналогичным образом,

Установка направляющих

- Расположите направляющие у боковых стенок багажного отсека,

- В каждую направляющую до упора вставьте оба крепления,

- Потянув направляющую, проверьте надежность крепления,
ВНИМАНИЕ

При установке обратите внимание на то, чтобы направляющие и трансформируемый пол были надежно закреплены, в противном случае сидящие в автомобиле подвергаются опасности.
