Skoda Yeti. Место водителя

Место водителя Обзор

Этот общий вид должен помочь как можно быстрее ознакомиться с органами управления и индикации автомобиля.

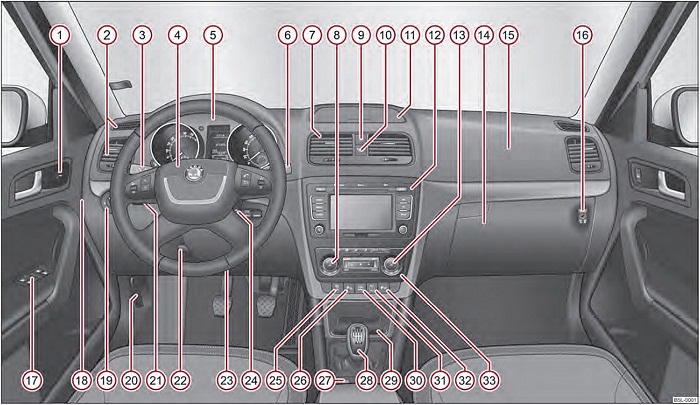

Илл. 1 Место водителя

1 Электропривод регулировки положения наружных зеркал.............

2 Дефлекторы ......................................................................................................................

3 Рычаг многофункционального переключателя:

- сигналы поворота, дальний свет и стояночные фонари, звуковой сигнал ...............................................................................................................

- Круиз-контроль ............................................................................................

4 Рулевое колесо:

- с звуковым сигналом

- с подушкой безопасности водителя ...........................................................

- с кнопками для управления магнитолой, радионавигационной системой и телефоном..........................................................................

5 Комбинация приборов: приборы и контрольные лампы ............

6 Рычаг многофункционального переключателя:

- многофункциональный дисплей....................................................

- стеклоочиститель, стеклоомыватель .............................................

7 Дефлекторы .......................................................................................

8 Регулятор подогрева сиденья водителя ...............................................
9 Выключатель аварийной световой сигнализации ..................................

10 Контрольная лампа отключения подушки безопасности переднего пассажира..............................................................................................................

11 Вещевой ящик на передней панели..................................................................

12 В зависимости от комплектации:

- Магнитола

- Радионавигационная система

13 Регулятор подогрева сиденья переднего пассажира...........................

14 Вещевой ящик со стороны переднего пассажира .................................

15 Подушка безопасности переднего пассажира .....................

Примечание

• В автомобилях, которые в заводской комплектации оснащены магнитолой или радионавигационной установкой, имеется отдельная инструкция по эксплуатации данного оборудования.

• В автомобилях с правым расположением руля, расположение органов управления несколько отличается от приведённого в илл. 1. Однако, условные обозначения органов управления совпадают,

16 Выключатель фронтальной подушки безопасности переднего

пассажира (в вещевом отсеке переднего пассажира).............

17 Электрические стеклоподъёмники...................................

18 Блок предохранителей (сбоку передней панели) ..................

19 Переключатель освещения ..........................................

20 Рычаг для отпирания капота .........................................

21 Регулятор подсветки приборов и регулятор корректора фар.....

22 Рычаг механизма регулировки рулевой колонки ..................

23 Подушка безопасности для ног водителя...........................

24 Замок зажигания ......................................................

25 Выключатель ASR .....................................................

26 Парковочный ассистент спереди и сзади ...........................

27 Выключатель центрального замка ..................................

28 В зависимости от комплектации:

- Рычаг переключения передач (механическая КП)..............

- Селектор (автоматическая КП) ....................................

29 Вещевой ящик.........................................................

30 Внедорожный режим .................................................

31 Контроль давления в шинах..........................................

32 Парковочный автопилот..............................................

33 В зависимости от комплектации:

- Органы управление отопителя....................................

- Органы управления климатической установки..................

- Органы управления климатической установки Climatronic.....
