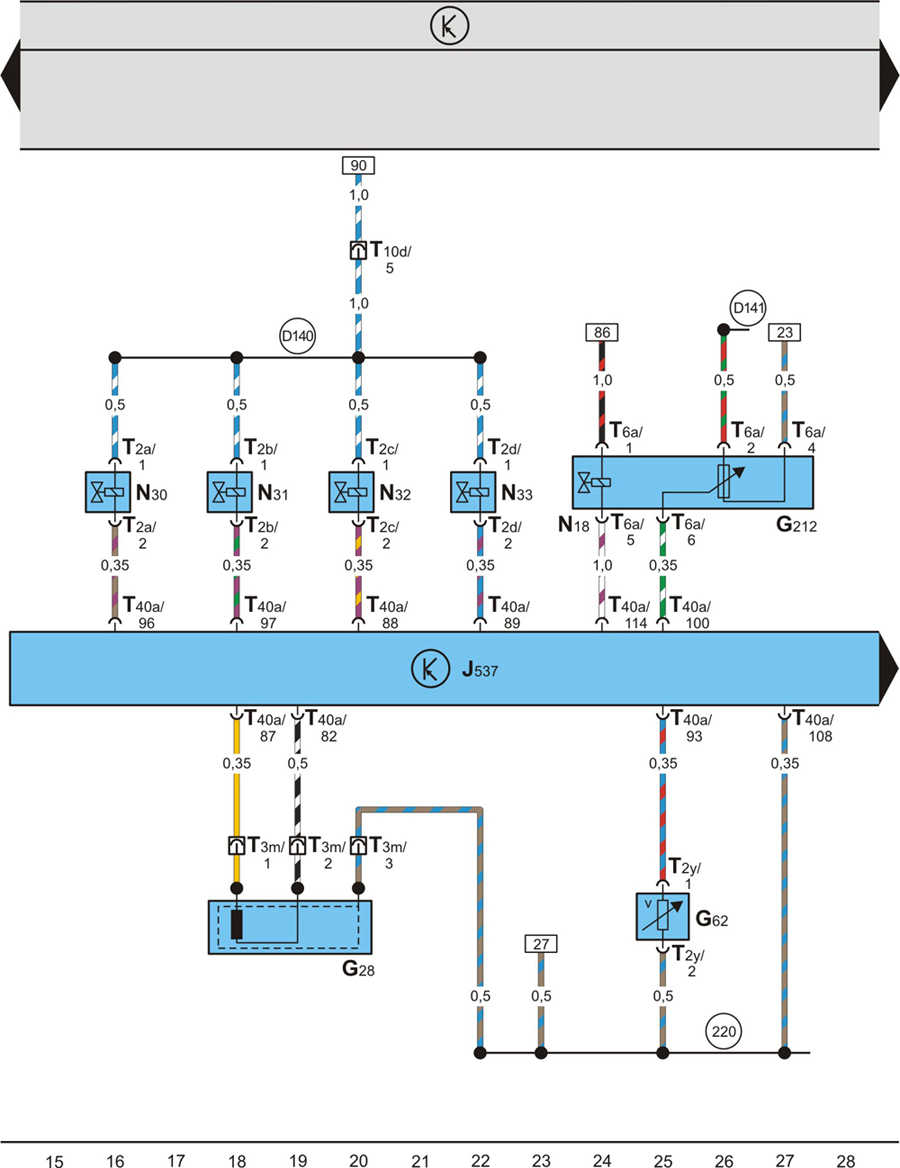

Skoda Fabia элетросхема - Блок управления "4LV", форсунки, датчик частоты вращения коленчатого вала двигателя, датчик температуры охлаждающей жидкости, электромагнитный клапан рециркуляции ОГ, потенциометр системы рециркуляции ОГ



12.2.27 Электросхема 27 Skoda Fabia 2000-2007 года
