1. Снимите
кожух центральной консоли панели приборов,
протолкнув при этом панель управления отопителем
внутрь (см. подраздел
11.6). |

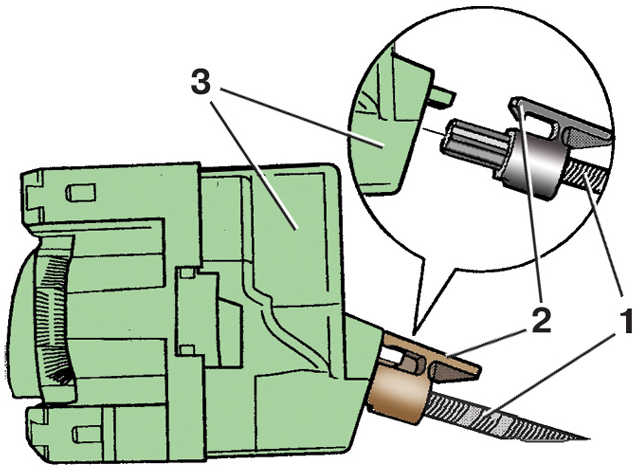

2. Нажав
на язычок защелки 2 (см. рис. Отсоединение
троса привода от панели управления отопителем),
отсоедините один конец троса 1 привода
воздухораспределительных заслонок от панели 3
управления отопителем. |

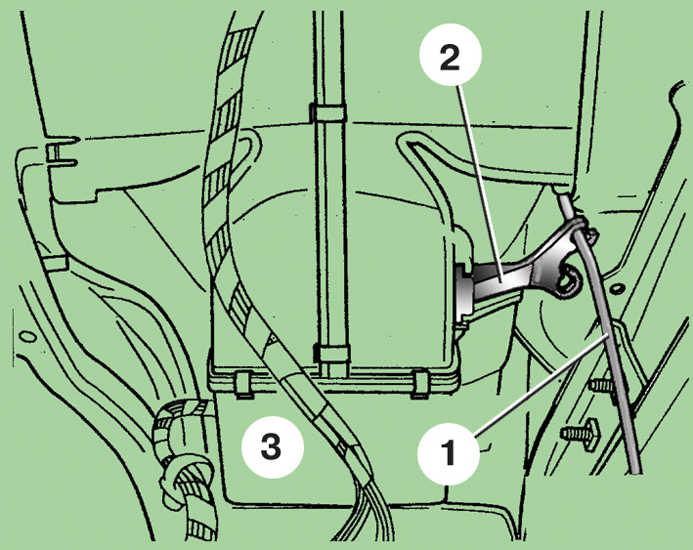

3. Вдавив
с помощью отвертки защелку 3 (см. рис. Отсоединение
троса привода от отопителя),
отсоедините другой конец троса 2 от отопителя. |
4. Выньте
трос 1 (см. рис. Фиксация
троса привода отопителя в держателе) из
держателя 2 на отопителе. |
5. Аналогично
снимите трос привода заслонки радиатора
отопителя. |
6. Подсоедините
и зафиксируйте трос привода
воздухораспределительных заслонок на
регулировочном устройстве на отопителе. |
7. С
помощью троса поверните заслонку обдува
ветрового стекла так, чтобы она была полностью
открыта (см. ниже). |
8. Установите
ручку на панели управления отопителем в
положение «обдув ветрового стекла». |
9. В
этом положении подсоедините трос к панели
управления отопителем и зафиксируйте его. |
10. Закрепите
в держателе на отопителе трос привода
воздухораспределительных заслонок. |
Предупреждение
При
установленной панели приборов заслонка обдува
ветрового стекла не видна. В этом случае
подсоедините тросы к панели управления
отопителем и включите вентилятор на максимальную
скорость. Установите ручку на панели управления
отопителем в положение «обдув ветрового стекла».
Убедитесь, что из решетки обдува ветрового
стекла поступает воздух, а из сопел обдува ног –
нет. В противном случае отсоедините трос привода
воздухораспределительных заслонок от панели
управления, поверните ручку управления подачей
воздуха на 360°, вновь подсоедините трос и еще
раз проверьте правильность работы отопителя.
|
11. Подсоедините
и зафиксируйте трос привода заслонки радиатора
отопителя на рычаге отопителе. |
12. Поверните
трос по часовой стрелке до упора. |
13. Установите
ручку на панели управления отопителем в
положение «отопление выключено». |
14. В
этом положении подсоедините трос к панели
управления отопителем и зафиксируйте его. |
15. Поворачивая
ручку температуры воздуха на панели управления
отопителем, проверьте работу отопителя. |
