Skoda Fabia (2000+).
Замена ламп
ЛАМПЫ ДАЛЬНЕГО И БЛИЖНЕГО СВЕТА

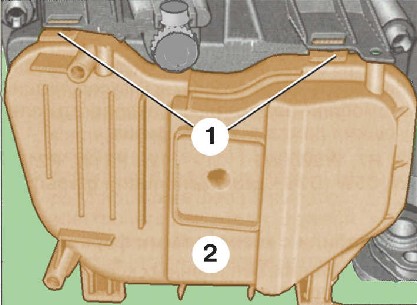

Снятие крышки фары

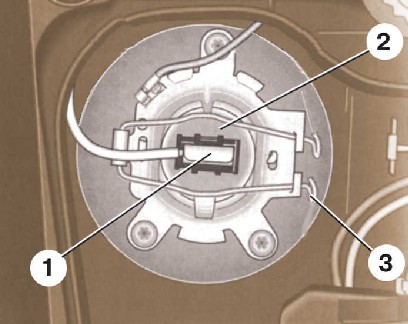

Замена лампы дальнего света
|
1 – соединительная колодка;
2 – лампа;
3 – пружинный фиксатор |

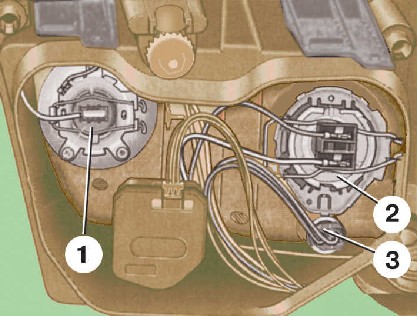

Расположение ламп в фаре
|
1 – лампа дальнего света;
2 – лампа ближнего света;
3 – лампа габаритного света |
Предупреждение
Галогеновые
лампы при работе нагреваются до высокой температуры. Не касайтесь колбы
лампы руками: на ней останутся жировые следы, из-за которых лампа быстро
перегорит. Если вы нечаянно коснулись колбы, протрите ее чистой тряпкой,
смоченной спиртом.
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Для
удобства работы с левой фарой снимите боковую
крышку аккумуляторной батареи. |
2. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
3. Нажав
на два пружинных фиксатора 1 (см. рис. Снятие
крышки фары), снимите крышку 2 фары. |
4. Отсоедините
колодку 1 (см. рис. Замена
лампы дальнего света) с проводами от
патрона лампы дальнего света. |
5. Выведите
концы пружинного фиксатора 3 из крючков на
корпусе фары и поверните фиксатор в сторону. |
6. Выньте
лампу 2 дальнего света. |
7. Вставьте
новую лампу, не касаясь пальцами стеклянной
колбы. При этом выступы на корпусе фары должны
войти в отверстия на цоколе лампы. |
8. Поверните
пружинный фиксатор на место и зацепите его концы
за крючки на корпусе фары. Затем подсоедините к
патрону лампы колодку с проводами. |
9. Установите
на место и зафиксируйте крышку фары. |
10. Лампу
2 (см. рис. Расположение
ламп в фаре) ближнего света заменяют
так же, как лампу дальнего света. |
|
ЛАМПА ГАБАРИТНОГО СВЕТА
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Нажав
на два пружинных фиксатора 1 (см. рис. Снятие
крышки фары), снимите крышку 2 фары. |
3. Потянув
на себя, выньте патрон с лампой 3 (см. рис. Расположение
ламп в фаре) габаритного света из
корпуса фары. |
4. Выньте
лампу габаритного света из патрона, вставьте
новую лампу и установите патрон на место. |
5. Установите
на место и зафиксируйте крышку фары. |
|
ЛАМПА ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

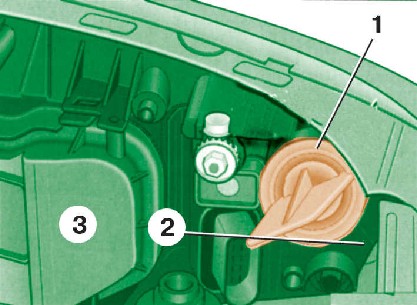

Замена лампы переднего указателя
поворота
|
1 – патрон;
2 – корпус указателя поворота;
3 – фара |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Выньте
патрон 1 (см. рис. Замена
лампы переднего указателя поворота) с
лампой из корпуса 2 указателя поворота, повернув
его против часовой стрелки. |
3. Нажмите
на лампу, поверните ее против часовой стрелки и
выньте из патрона. |
4. Вставьте
новую лампу в патрон и зафиксируйте ее, повернув
по часовой стрелке до упора. |
|
ЛАМПА ПРОТИВОТУМАННОЙ ФАРЫ

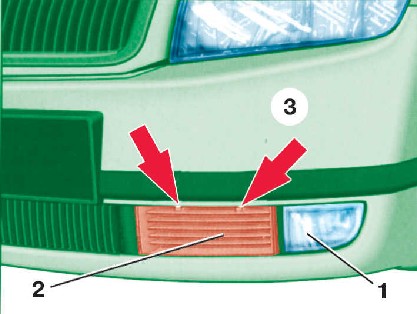

Снятие
вентиляционной решетки
|
1 – противотуманная фара;
2 – вентиляционная решетка;
3 – передний буфер |

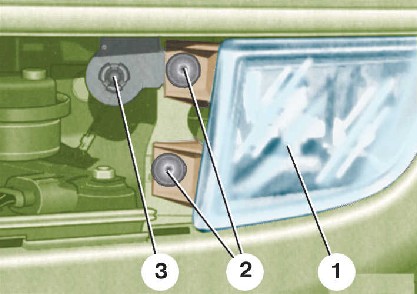

Снятие противотуманной фары
|
1 – противотуманная фара;
2 – винты;
3 – датчик температуры окружающего воздуха |

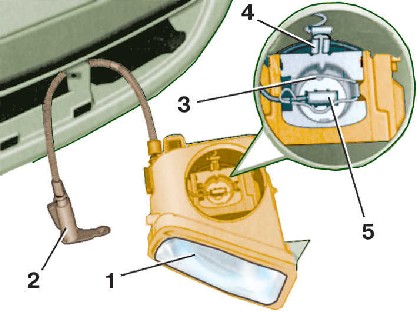

Замена лампы противотуманной фары
|
1 – противотуманная фара;
2 – датчик температуры окружающего воздуха;
3 – пружинный фиксатор;
4 – наконечник провода;
5 – лампа |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. С
помощью отвертки отожмите два фиксатора в
местах, указанных стрелками на рис. Снятие
вентиляционной решетки, вентиляционной
решетки 2 (начиная с ближайшего к центру
фиксатора) и снимите решетку 2 с переднего
буфера. |
3. Отверните
винты 2 (см. рис. Снятие
противотуманной фары) крепления фары.
Обратите внимание, что верхний винт левой фары
крепит еще и датчик 3 температуры окружающего
воздуха. |
4. Выньте
фару 1 (см. рис. Замена
лампы противотуманной фары) из буфера и
снимите заглушку. |
5. Отсоедините
наконечник 4 провода. |
6. Выведите
концы пружинного фиксатора 3 из крючков на
корпусе фары и поверните фиксатор в сторону. |
7. Выньте
лампу 5 с проводом. |
8. Вставьте
новую лампу, не касаясь пальцами стеклянной
колбы. При этом выступы на корпусе фары должны
войти в отверстия на патроне лампы. |
9. Поверните
пружинный фиксатор на место, зацепите его концы
за крючки на корпусе фары и подсоедините к
колодке с проводом. Установите заглушку. |
10. Установите
на место противотуманный фонарь и вентиляционную
решетку. |
|
ЛАМПЫ ЗАДНЕГО ФОНАРЯ (КУЗОВ ХЭТЧБЕК)

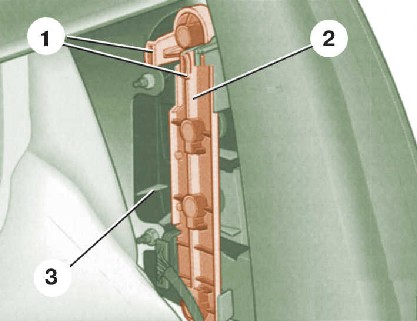

Снятие
держателя ламп заднего фонаря
|
1 – защелки;
2 – держатель ламп;
3 – фонарь |
Держатель с лампами заднего фонаря
|
1 – лампа сигнала торможения;
2 – лампа указателя поворота;
3 – лампа света заднего хода;
4 – лампа габаритного света (в левом фонаре она является
также противотуманной лампой);
5 – держатель ламп |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Откройте
дверь задка и откиньте край обивки, чтобы
получить доступ к фонарю 3 (см. рис. Снятие
держателя ламп заднего фонаря). |
3. Сожмите
две пластмассовые защелки 1 на верхней части
держателя 2 ламп, чтобы они вышли из зацепления
с корпусом фонаря. |
4. Выньте
держатель 2 ламп из корпуса фонаря. |
5. Нажмите
на перегоревшую лампу, поверните ее против
часовой стрелки и выньте из держателя 5 (см.
рис. Держатель
с лампами заднего фонаря). |
6. Вставьте
новую лампу в держатель и зафиксируйте ее,
повернув по часовой стрелке до упора. |
7. Вставьте
в корпус фонаря сначала нижнюю часть держателя,
затем верхнюю, зафиксировав держатель в корпусе.
При этом должны быть слышны щелчки. |
8. Установите
обивку на место. |
|
ЛАМПЫ ЗАДНЕГО ФОНАРЯ (КУЗОВ СЕДАН И
УНИВЕРСАЛ)

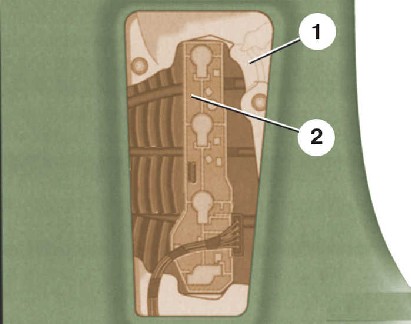

Вид из багажника на задний фонарь
кузовов седан и универсал
|
1 – задний фонарь;
2 – держатель ламп |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Откройте
крышку багажника. |
3. Аккуратно
снимите крышку с обивки багажника, закрывающую
доступ к фонарю 1 (см. рис. Вид
из багажника на задний фонарь кузовов седан и
универсал). |
4. Отверните
винты крепления и выньте держатель 2 ламп из
корпуса фонаря. |
5. Нажмите
на перегоревшую лампу, поверните ее против
часовой стрелки и выньте из держателя. |
6. Вставьте
новую лампу в держатель и зафиксируйте ее,
повернув по часовой стрелке до упора. |
7. Установите
держатель в корпус фары и закрепите его винтами. |
8. Установите
на место крышку обивки. |
|
ЛАМПА ФОНАРЯ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

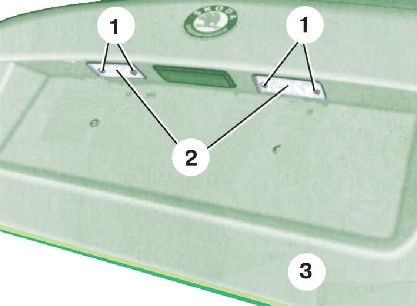

Крепление фонаря освещения номерного знака
|
1 – винты;
2 – фонарь;
3 – крышка багажника |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Откройте
крышку багажника. |
3. Отверните
два винта 1 (см. рис. Крепление
фонаря освещения номерного знака)
крепления фонаря освещения номерного знака. |
4. Выньте
фонарь 2 из крышки багажника. |
5. Выньте
лампу и вставьте новую. |
6. Установите
фонарь на место так, чтобы резиновый уплотнитель
поместился ровно, без складок. Закрепите фонарь
винтами. |
|
ЛАМПЫ ПЛАФОНА ОСВЕЩЕНИЯ САЛОНА И
НАПРАВЛЕННОГО СВЕТА

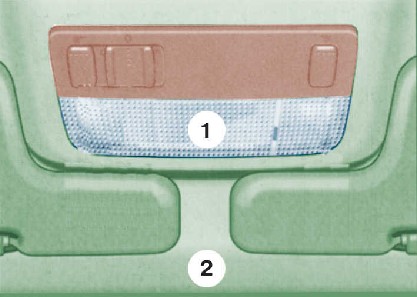

Плафон освещения салона
|
1 – рассеиватель;
2 – обивка потолка |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Аккуратно
поддев отверткой в передней части (указано
стрелкой), снимите рассеиватель 1 (см. рис. Плафон
освещения салона). |
3. Выньте
лампу плафона освещения салона и вставьте новую. |
4. Для
замены лампы направленного света выньте ее из
патрона и установите новую. |
5. Установите
рассеиватель в обратном порядке и зафиксируйте
его в обивке потолка. |
|
ЛАМПА ПЛАФОНА ОСВЕЩЕНИЯ БАГАЖНИКА (КУЗОВ ХЭТЧБЕК И УНИВЕРСАЛ)

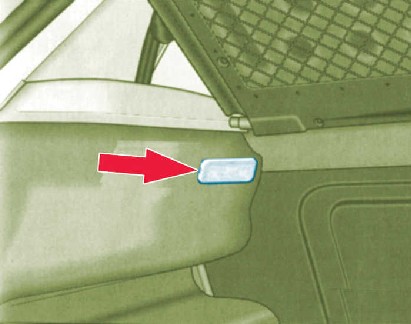

Снятие плафона освещения багажника
(кузов хэтчбек и универсал)
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Откройте
дверь задка и снимите заднюю полку. |
3. Аккуратно
поддев отверткой в месте, указанном стрелкой на
см. рис. Снятие
плафона освещения багажника (кузов хэтчбек и
универсал), выньте плафон из обивки
багажника. |
4. Отсоедините
от плафона провода. |
5. Выньте
лампу и вставьте новую. |
6. Подсоедините
к плафону провода. |
7. Установите
в обивку сначала переднюю часть плафона, а
затем, вдавив заднюю часть, зафиксируйте его. |
|
ЛАМПА ПЛАФОНА ОСВЕЩЕНИЯ БАГАЖНИКА (КУЗОВ СЕДАН)

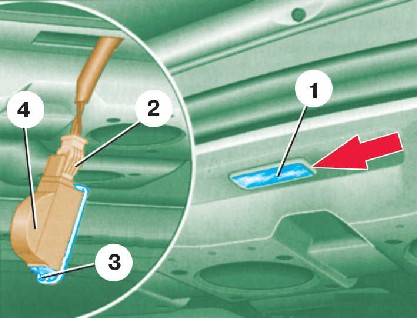

Снятие плафона освещения багажника
(кузов седан)
|
1 – плафон;
2 – соединительная колодка;
3 – фиксатор корпуса плафона;
4 – корпус плафона |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Откройте
дверь задка. |
3. Аккуратно
поддев отверткой в месте, указанном стрелкой на
рис.Снятие
плафона освещения багажника (кузов седан),
выньте плафон 1. |
4. Отсоедините
от плафона 1 колодку 2 с проводами. |
5. Отожмите
фиксатор 3 и снимите корпус 4 плафона. |
6. Выньте
лампу и вставьте новую. |
7. Установите
корпус и подсоедините к плафону колодку с
проводами. |
8. Установите
в обивку сначала заднюю часть плафона, а затем,
вдавив переднюю часть, зафиксируйте его. |
|
ЛАМПА ПЛАФОНА ОСВЕЩЕНИЯ ВЕЩЕВОГО ЯЩИКА

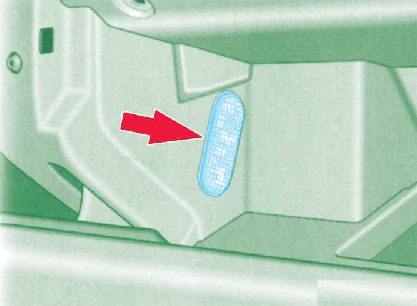

Снятие плафона освещения вещевого ящика
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Откройте
крышку вещевого ящика. |
3. Аккуратно
поддев отверткой в месте, указанном стрелкой на
рис. Снятие
плафона освещения вещевого ящика,
выньте плафон. |
4. Нажав
на фиксаторы, отсоедините от плафона колодку с
проводами. |
5. Выньте
лампу и вставьте новую. |
6. Подсоедините
к плафону колодку с проводами. |
7. Аккуратно
вдавите плафон в боковую стенку вещевого ящика,
начиная с его нижней части. |
|
ЛАМПА СИГНАЛЬНОГО ФОНАРЯ В ДВЕРИ

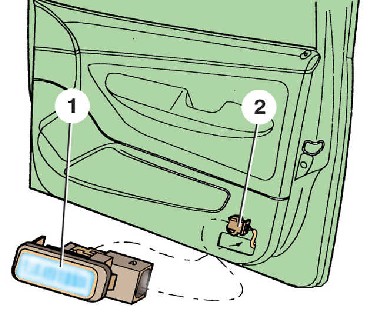

Замена лампы сигнального фонаря в двери
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Аккуратно
поддев отверткой, выньте фонарь 1 (см. рис. Замена
лампы сигнального фонаря в двери) из
двери. |
3. Отсоедините
от фонаря колодку 2 с проводами. |
4. Выньте
лампу и вставьте новую. |
5. Подсоедините
к фонарю колодку с проводами. |
6. Аккуратно
вдавите фонарь в дверь. |
|
ЛАМПА БОКОВОГО ПОВТОРИТЕЛЯ УКАЗАТЕЛЯ ПОВОРОТА

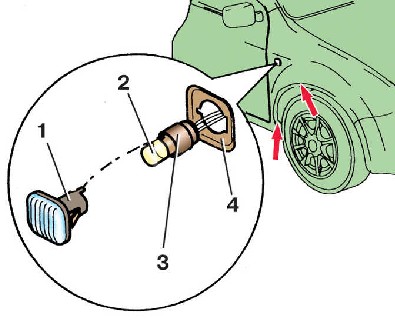

Детали бокового повторителя указателя
поворота
|
1 – корпус повторителя;
2 – лампа;
3 – защитный чехол;
4 – прокладка |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Отверните
два винта крепления локаря в колесной ниши,
показанные стрелками на рис. Детали
бокового повторителя указателя поворота. |
3. С
внутренней стороны крыла сожмите пластмассовые
защелки и вытолкните повторитель наружу. |
4. Снимите
корпус 1 с защитного чехла 3. |
5. Замените
лампу 2 и установите на чехол 3 корпус 1. |
6. Установите
повторитель в отверстие крыла и прижмите его к
крылу так, чтобы он зафиксировался. При этом
обратите внимание, что более широкая защелка
корпуса 1 должна быть направлена в сторону
передней части автомобиля. |
|
