Skoda Fabia (2000+). Поднятие автомобиля

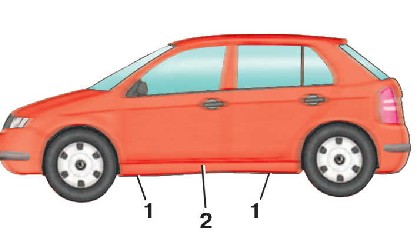

Расположение подштамповок на порогах в местах установки домкрата

1 – подштамповка;

2 – порог

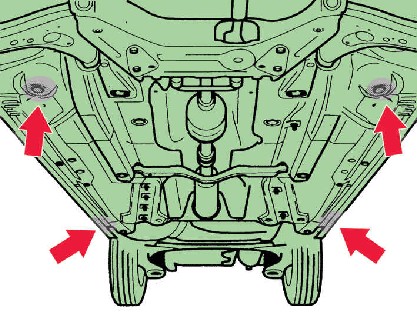

Места установки домкрата

Места установки домкрата показаны стрелками.

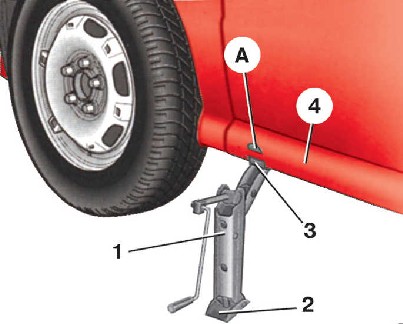

Поднятие автомобиля домкратом

1 – домкрат;

2 – нижняя опорная площадка;

3 – верхняя площадка;

4 – порог;

А – подштамповка в месте установки домкрата

Предупреждение

Запрещается работать с автомобилем, установленным только на домкрате. Всегда подкладывайте под автомобиль устойчивые опоры. На мягком грунте поместите под нижнюю площадку домкрата дополнительную опору, например доску.

Устанавливайте домкрат только в местах, отмеченных на порогах подштамповками 1 (см. рис. Расположение подштамповок на порогах в местах установки домкрата). Места установки домкрата показаны стрелками на рис. Места установки домкрата.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Включите первую передачу и положите упорные бруски под передние колеса, если вы поднимаете заднюю часть автомобиля. При подъеме передней части затормозите автомобиль стояночным тормозом и установите упорные бруски под задние колеса.

2. Установите нижнюю опорную площадку 2 (см. рис. Поднятие автомобиля домкратом) домкрата на горизонтальный участок дороги.

3. Поворачивая ручку домкрата 1, подведите верхнюю площадку 3 домкрата под порог 4. При этом вертикальная часть площадки 3 домкрата должна вплотную прилегать к порогу 4.

4. Убедитесь, что нижняя опорная площадка 2 домкрата находится точно под верхней площадкой 3.

5. Поворачивая ручку домкрата, осторожно поднимите автомобиль.

6. Если предполагается работа под автомобилем, установите его на опорные стойки.
