Skoda Fabia (2000+).
Вентиляция и отопление салона

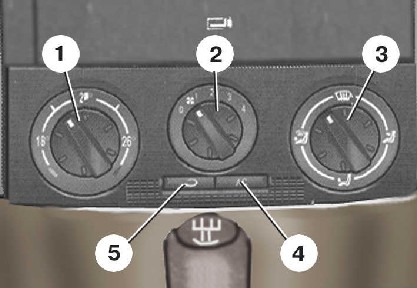

Панель
управления отопителем
|
1 – ручка регулировки температуры;
2 – ручка переключателя вентилятора;
3 – ручка управления заслонками отопителя;
4 – кнопка выключателя кондиционера;
5 – кнопка выключателя рециркуляции воздуха |
Ручкой 1 регулируется температура поступающего в салон воздуха. При
установке ручки в синюю зону в салон поступает неподогретый воздух. При
установке ручки в остальные положения воздух подогревается
приблизительно до температуры, указанной на шкале. Красная зона
указывает, что в салон поступает максимально подогретый воздух.
Ручкой 2 регулируется скорость вращения вентилятора отопителя. В
положении 1 скорость
вентилятора минимальная, в положении 4 –
максимальная, положения 2 и 3 –
промежуточные. В положении 0 вентилятор
выключен.
Ручку 3 управления заслонками отопителя можно установить в следующие
положения:
– –
максимальный поток воздуха направляется на обдув ветрового и бокового
стекол;
– –
максимальный поток воздуха проходит через центральные и боковые сопла;
– –
максимальный поток воздуха направлен вниз на обдув пространства для ног
у передних и задних сидений;
– –
поток воздуха равномерно поступает из всех сопел.
Кнопкой 4 включается и выключается кондиционер (если он установлен).
При нажатии на кнопку 5 выключателя рециркуляции воздуха заслонка в
отопителе перекрывает поступление наружного воздуха и через отопитель
циркулирует воздух из салона автомобиля. При этом в кнопке загорается
подсветка. Система рециркуляции предназначена для ускорения прогрева
салона.
Предупреждение
Систему
рециркуляции не рекомендуется включать на продолжительное время, так как
могут запотеть стекла автомобиля.

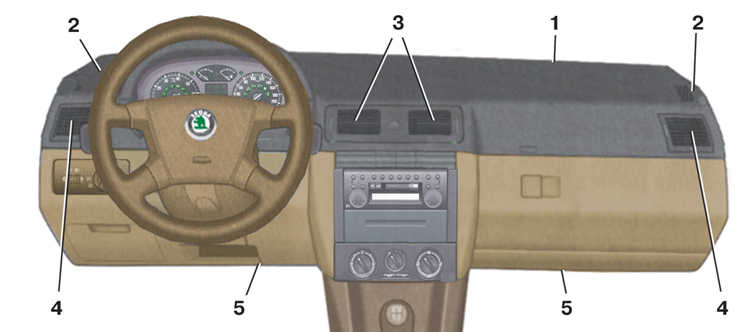

Поступление потока воздуха в салон
1
– сопло обдува ветрового окна;
2 – сопло обдува боковых стекол;
3 – центральные сопла;
|
4 – боковое сопло;
5 – сопло обдува пространства для ног |
Вентиляция салона
Система рециркуляции должна быть выключена (кнопка 5, см. рис. Панель
управления отопителем).
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Поверните
ручку 1 до упора влево (синяя зона). |
2. Ручкой
2 установите желаемую скорость вращения
вентилятора. |
3. Установите
ручку 3 в положение . |
4. Откройте
центральные 3 (см. рис. Поступление
потока воздуха в салон) и боковые 4
сопла на панели приборов. |
|
Прогрев салона
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Поверните
ручку 1 (см. рис. Панель
управления отопителем) до упора вправо
(красная зона). |
2. Ручкой
2 установите максимальную скорость вращения
вентилятора (положение 4). |
3. Установите
ручку 3 в положение . |
4. Откройте
центральные 3 (см. рис. Поступление
потока воздуха в салон) и боковые 4
сопла на панели приборов. |
5. На
короткое время включите систему рециркуляции,
нажав на кнопку 5 (см. рис. Панель
управления отопителем). |
|
Поддержание комфортной температуры в салоне
Устранение обмерзания стекол
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Поверните
ручку 1 (см. рис. Панель
управления отопителем) до упора вправо
(красная зона). |
2. Ручкой
2 установите максимальную скорость вращения
вентилятора (положение 4). |
3. Установите
ручку 3 в положение . |
4. Для
дополнительного обдува боковых стекол откройте
боковые сопла 4 (см. рис. Поступление
потока воздуха в салон) на панели
приборов. |
|
Устранение запотевания стекол
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Поверните
ручку 1 (см. рис. Панель
управления отопителем) до упора влево
(синяя зона). |
2. Ручкой
2 установите промежуточную скорость вентилятора
(положение 2 или 3). |
3. Установите
ручку 3 в положение . |
4. Для
дополнительного обдува боковых стекол откройте
боковые сопла 4 (см. рис. Поступление
потока воздуха в салон) на панели
приборов. |
Предупреждение
Если
стекла не отпотевают при обдуве холодным
воздухом, поверните ручку 1 (см. рис. Панель
управления отопителем) до упора вправо
(красная зона). |
|
