03:04-11
©
3
Разборка насос-форсунок

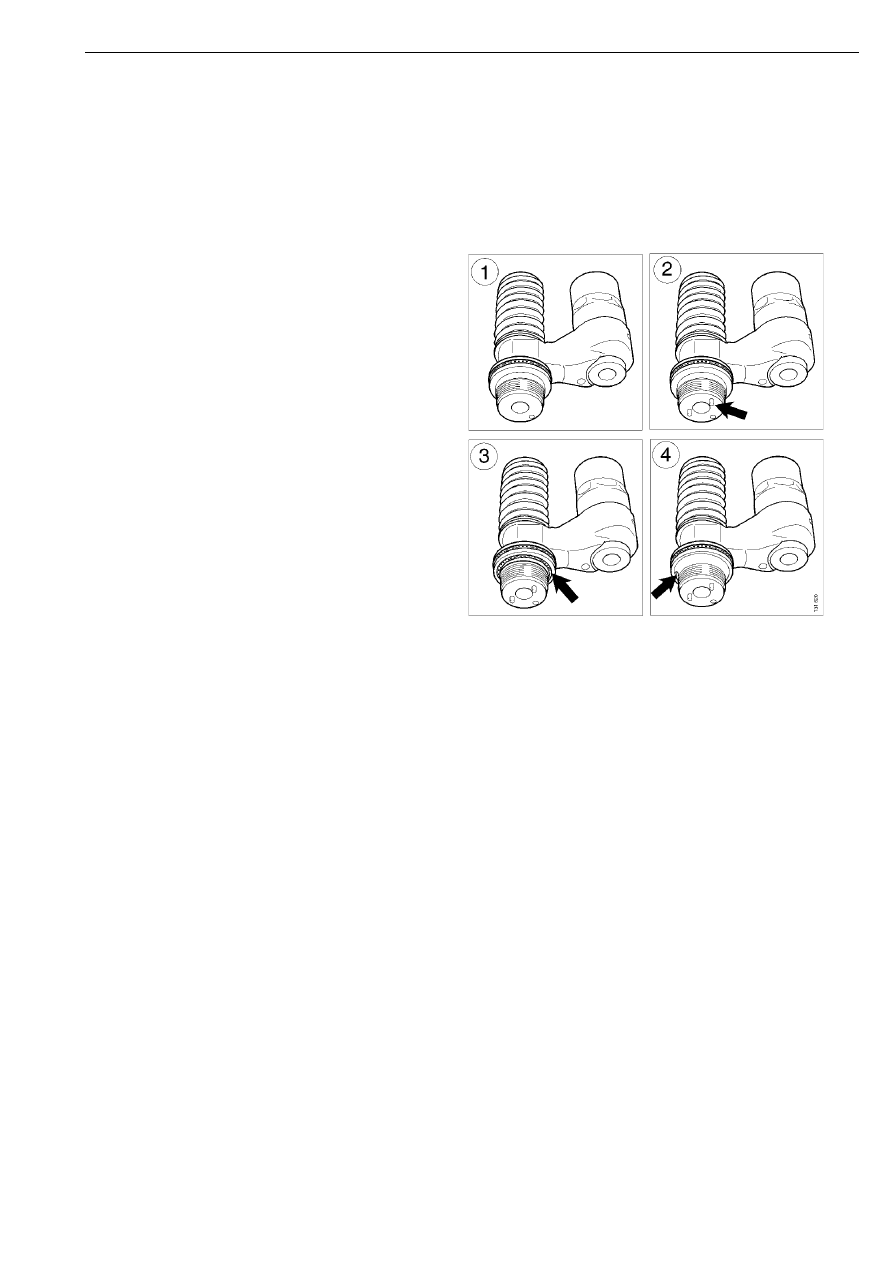

Варианты исполнения
насос-форсунок
С начала использования насос-форсунок
применялось четыре различных варианта
исполнения.
Вариант 1: Эта насос-форсунка применялась в
двигателях Euro 2, ее особенностью является
кольцо круглого сечения, установленное в
канавке на внутренней стороне гайки
распылителя.
Вариант 2: Эта насос-форсунка применялась в
двигателях Euro 3, в ней распылитель
крепится в требуемом положении с помощью
направляющих штифтов. Кроме того, в этой
модификации между корпусом форсунки и
гайкой распылителя также вставляется
кольцо круглого сечения.
Вариант 3: Эта насос-форсунка, которая
применяется с июня 2000 г., уплотняется с
помощью нейлонового кольца, а кольцо
круглого сечения размещается на корпусе
насос-форсунки.

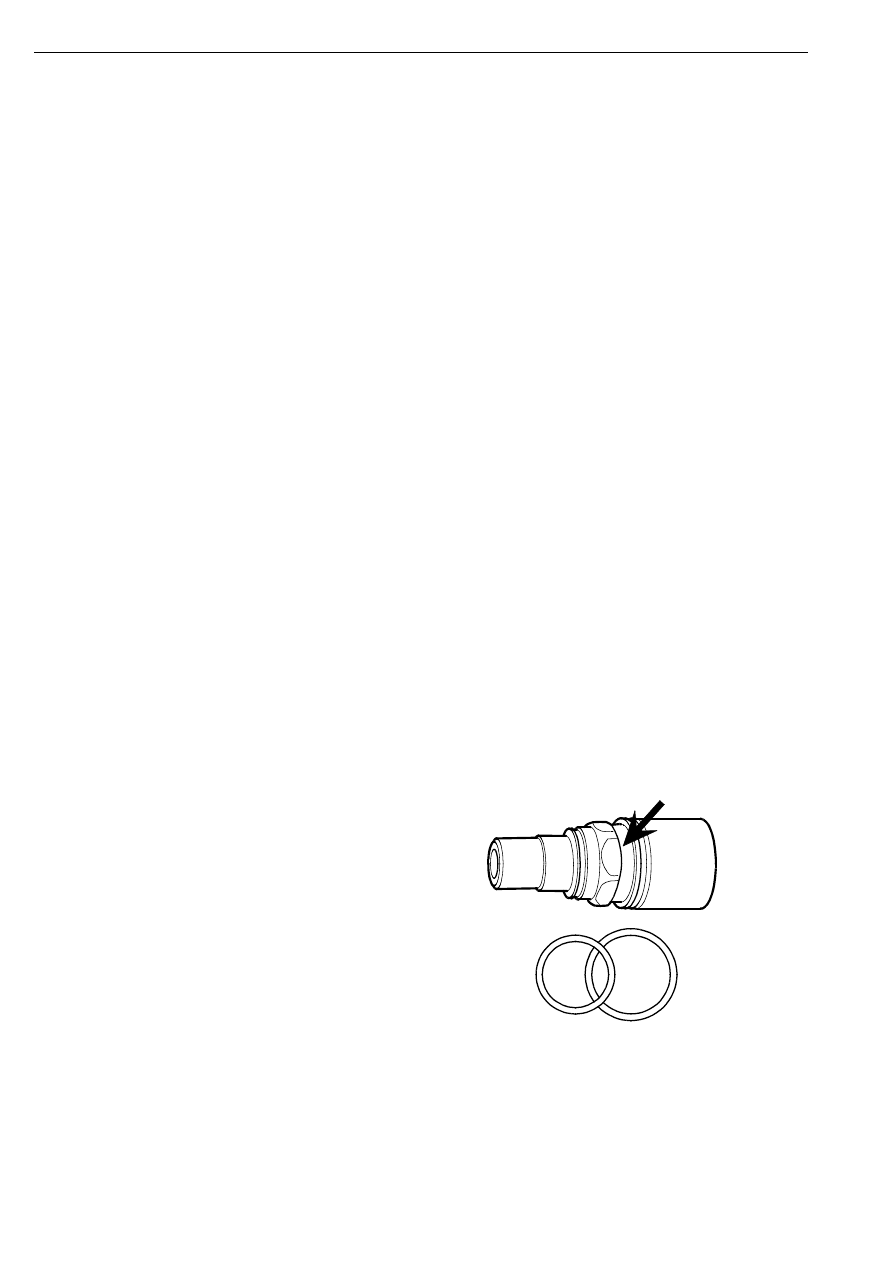

Примечание: Кольцо круглого сечения
располагается на корпусе насос-форсунки,
поскольку в гайке распылителя не
предусмотрена канавка.
Вариант 4: Эта насос-форсунка с возвратной
магистралью применяется с сентября 2002 г.
Особенностью этого конструктивного
исполнения является отсутствие нейлонового
кольца и кольца круглого сечения.

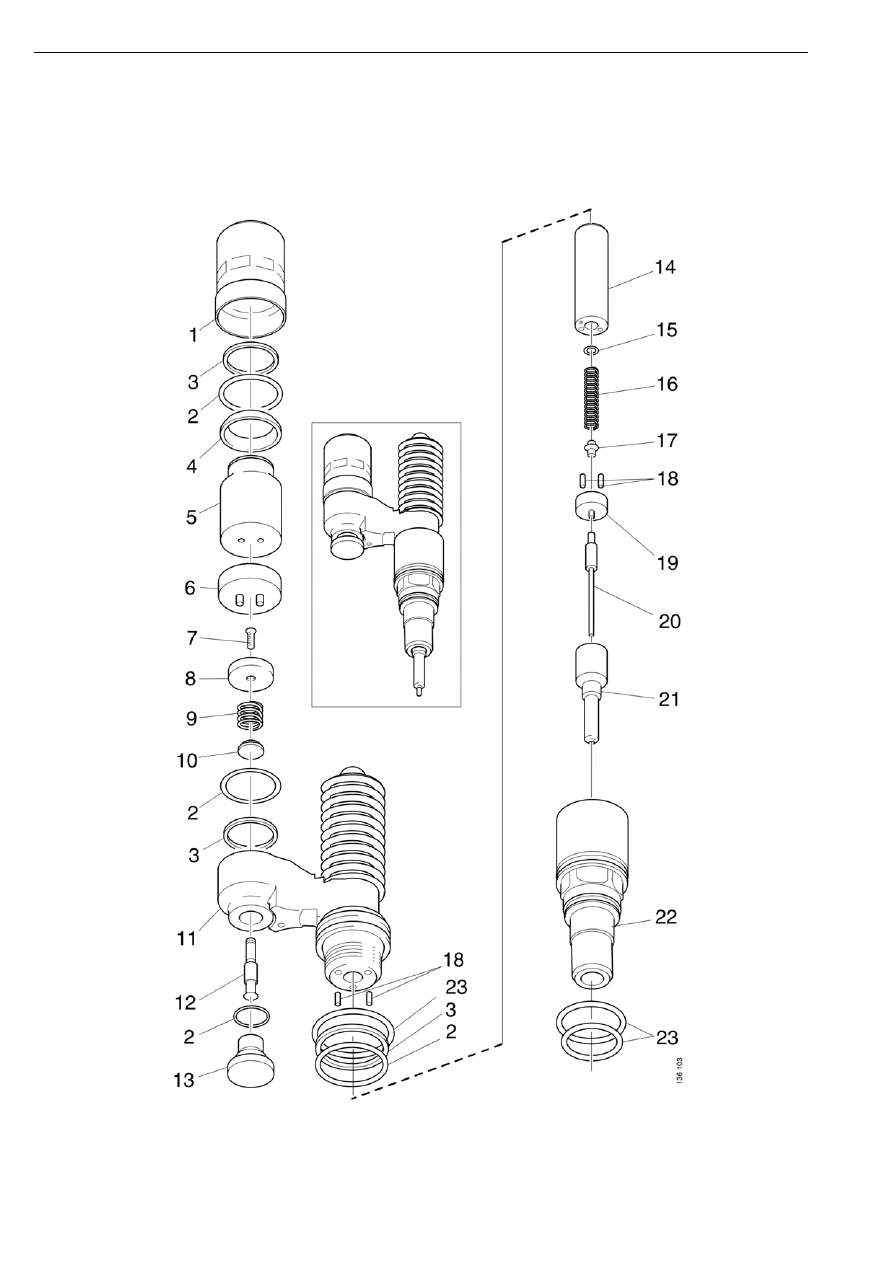

Разборка насос-форсунок
