Двигатели Scania четвёртой серии. Руководство - часть 169

03:04-07

ã

3

Общие сведения

В данном Руководстве по ремонту
описана процедура поиска течи топлива
из насос-форсунок.

При наличии течи топлива из насос-
форсунок топливо может попадать в
масляный поддон двигателя и разжижать
моторное масло. Это, в свою очередь,
может привести к серьезным
повреждениям двигателя.

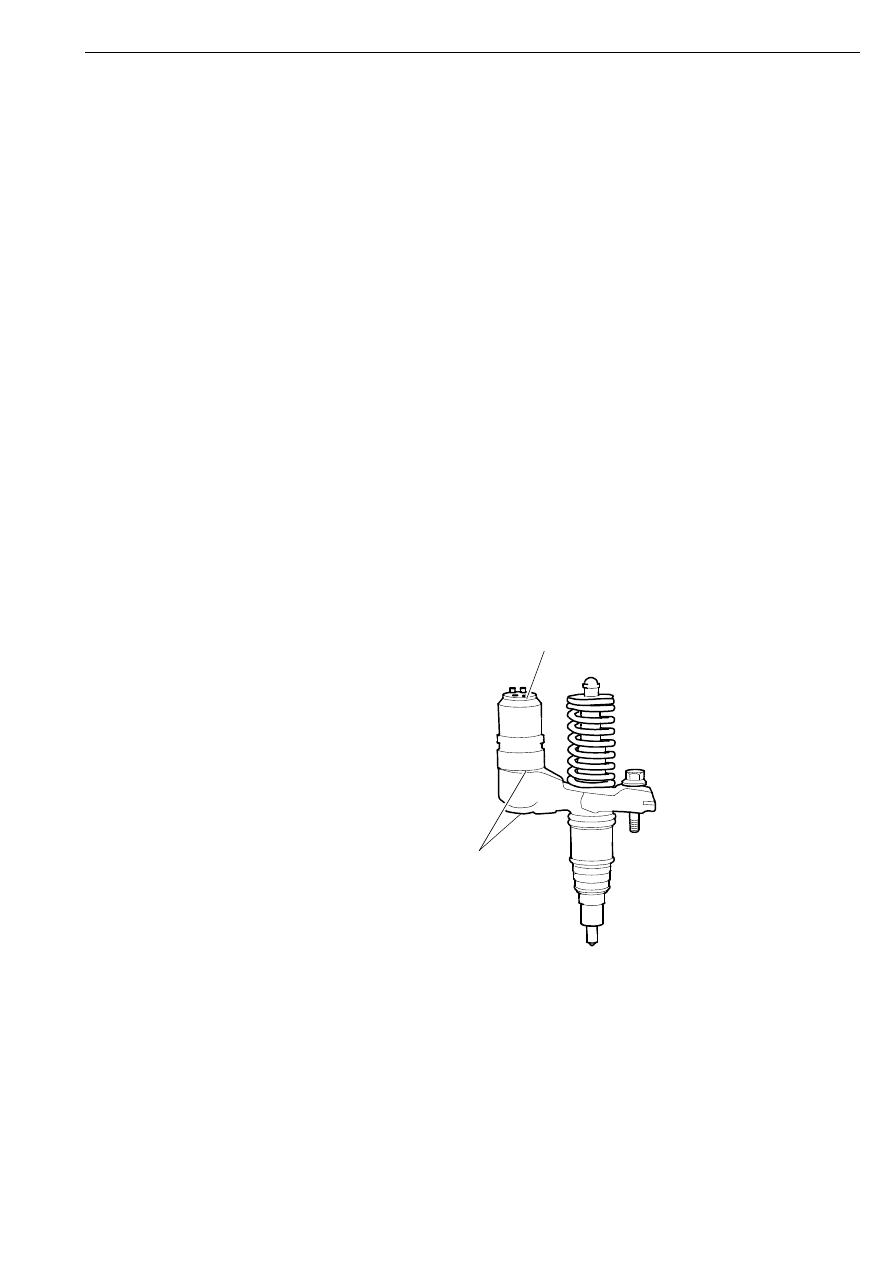

Течь топлива из насос-форсунок

При обнаружении течи топлива из насос-
форсунки возможными местами течи
являются крышка и основание
электромагнитного клапана (поз. 1 и 2 на
рисунке). Причина течи топлива -
повреждение уплотнительных колец или
трещина.

12

4 97

6

1

2

Общие сведения, течь топлива из насос-форсунок

4

ã

03:04-07

Диагностика неисправностей

Проверка моторного масла на наличие примеси
дизельного топлива

Инструменты

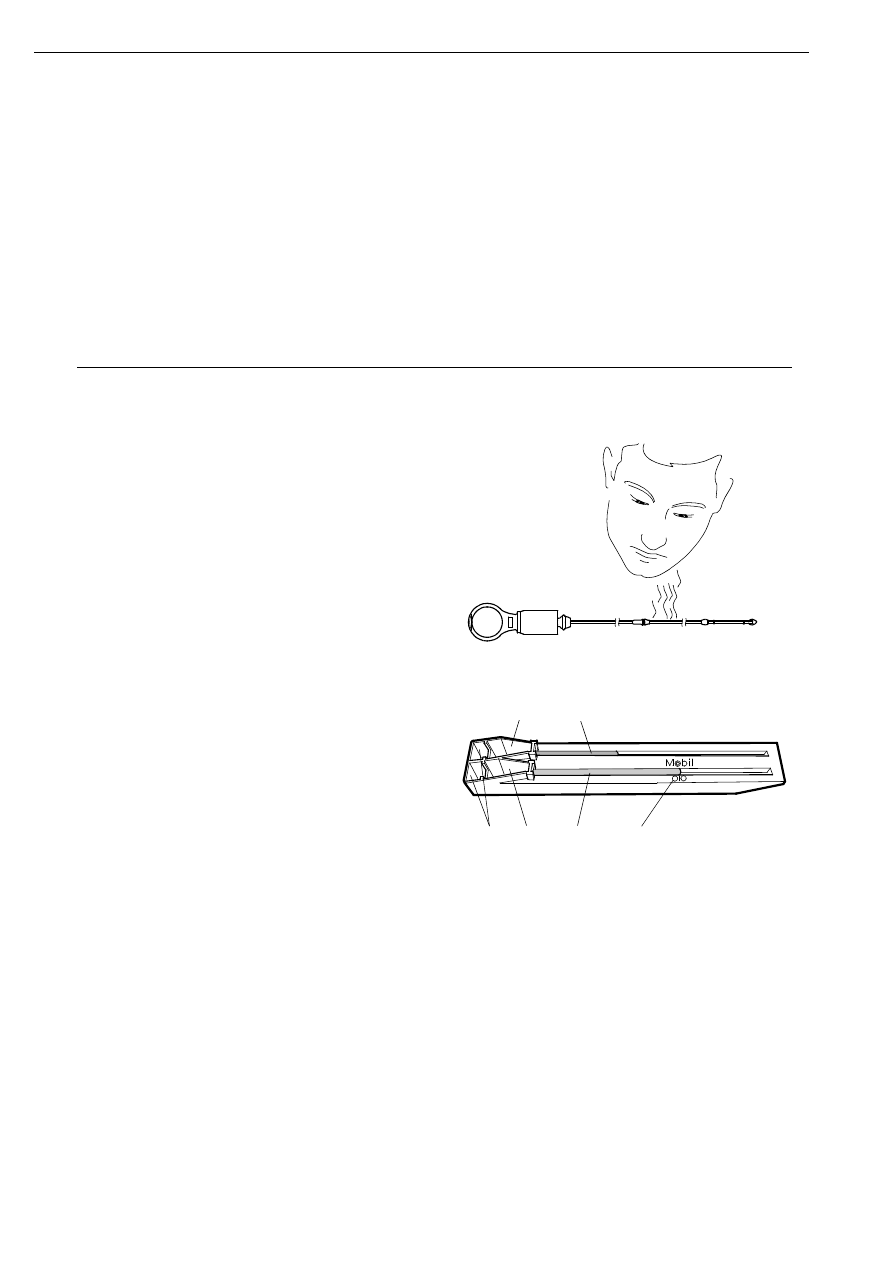

1 Проверьте уровень моторного масла

и наличие в нем запаха дизельного
топлива. Если уровень моторного
масла слишком высокий или оно
пахнет дизельным топливом,
передите к операции 2.

Обозначение

Наименование

588 493

Вискозиметр

24

977

2

Проверьте вязкость моторного масла
с помощью вискозиметра 588 493.

ВНИМАНИЕ! При проверке вязкости
масла в качестве базы для сравнения
вязкостных свойств должно
использоваться свежее масло,
полностью идентичное тому, что залито
в двигатель.

1

Камера для проверяемого масла

2

Канал для проверяемого масла

3

Камера для излишка масла

4

Камера для свежего масла

5

Канал для свежего масла

6

Столб свежего масла должен
достигнуть метки OIO, прежде чем
вискозиметр будет возвращен в
горизонтальное положение.

K

FLOSTICK

NEW OIL

USED OIL

GOOD

122

 413

1

2

3

4

5

6

Диагностика неисправностей. Проверка моторного масла

03:04-07

ã

5

3

Отберите из поддона двигателя
необходимое количество масла.

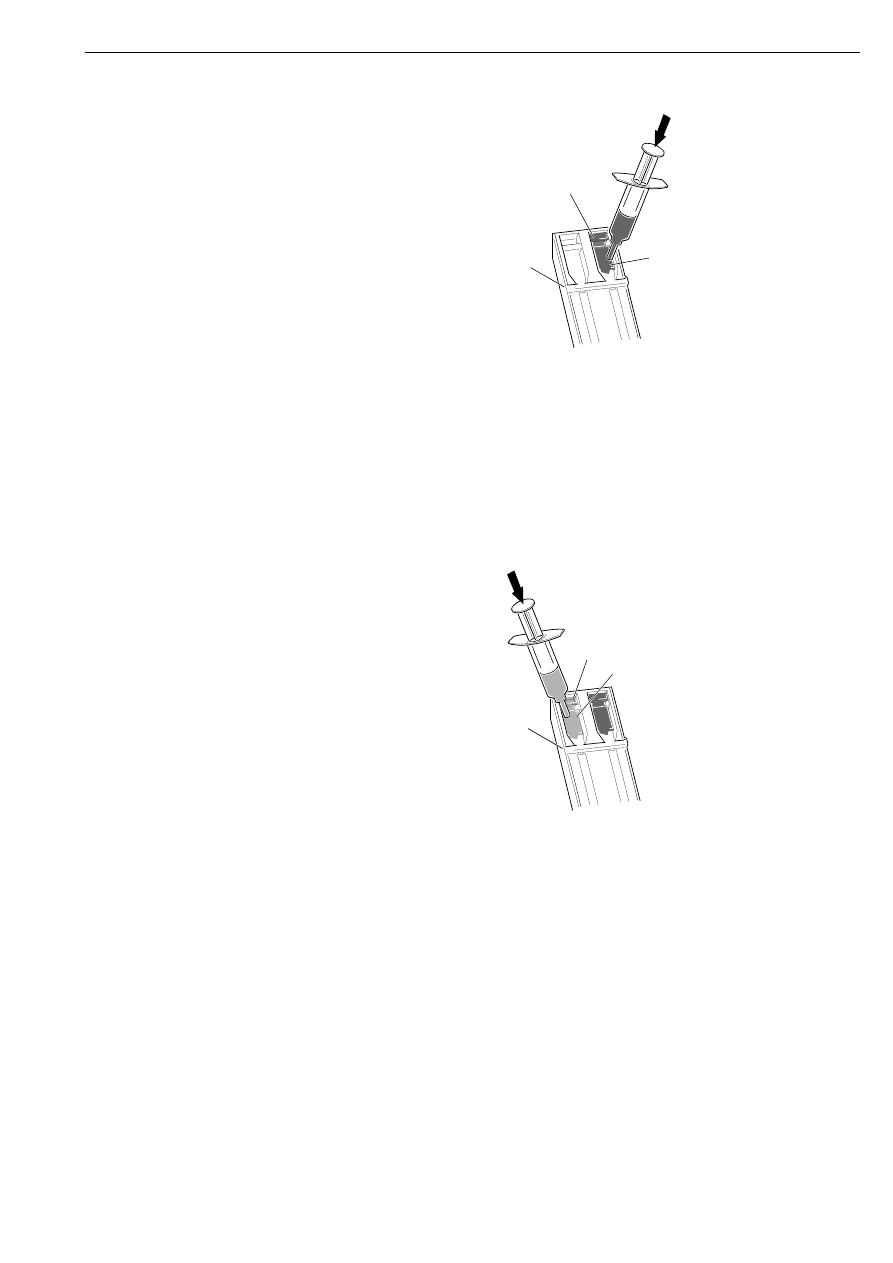

4 Наполните камеру 1 проверяемым

маслом, пока оно не начнет
перетекать через перегородку в
камеру 2. См. рис.

1

Камера для проверяемого масла.

2

Камера для излишка масла.

2

1

588 493

124 982

ВНИМАНИЕ! При проверке вязкости
масла в качестве базы для сравнения
следует использовать точно такое же
свежее масло.

5

С помощью чистого шприца
наполните камеру 1 свежим маслом,
пока оно не начнет перетекать через
перегородку в камеру 2.

1

Камера для свежего масла.

2

Камера для излишка масла.

2

1

588 493

12

5 176

Проверка моторного масла

6

ã

03:04-07

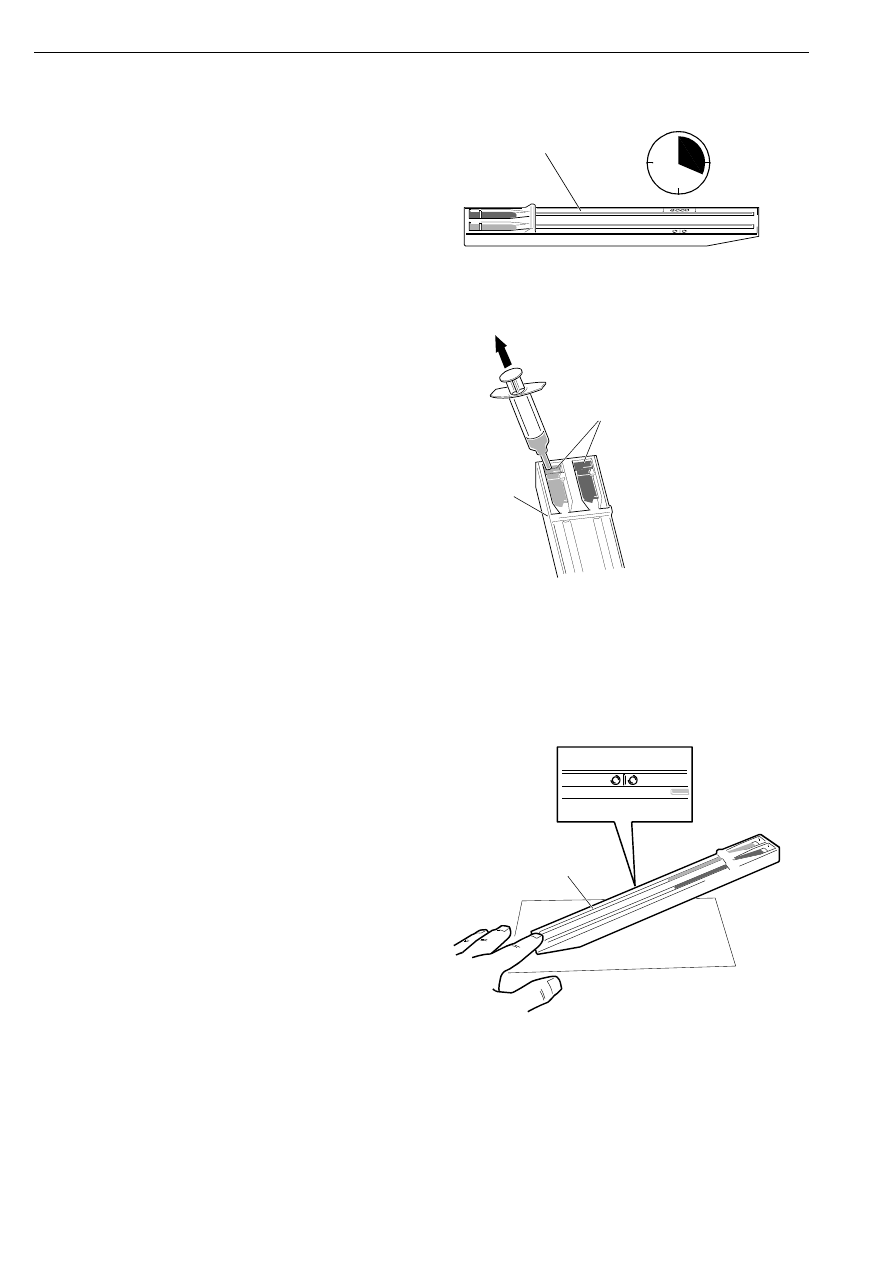

6

Оставьте вискозиметр в
горизонтальном положении на
20 минут (если масло взято из
прогретого двигателя), для того
чтобы температура и уровни масла
стабилизировались.

20 min

12

5 1

77

588 493

7 Отберите излишек масла из камеры 1.

1

Камера для излишка масла.

1

588 493

125

 17

8

8

Наклоните вискозиметр и
удерживайте его в наклоненном
положении до тех пор, пока столб
свежего масла не достигнет метку,
расположенную сбоку от масляного
канала. Быстро опустите
вискозиметр в горизонтальное
положение.

12

5 179

588 493

Проверка моторного масла
