20



03:02-05

Для выполнения электрических
соединений используйте следующие
детали:

•

Контактный вывод (штыревой),
номер по каталогу 199 950 (C107)

•

Контактный вывод (штыревой
плоский), номер по каталогу 815 844
(C112)

•

Провода сечением 0,75 мм

2

Номера контактных выводов
соответствующих разъемов, которые
необходимо соединить проводами с
"массой" для активизации определенных
дополнительных функций управления,
приведены в таблице ниже.

Данная таблица предназначена только для грузовых автомобилей. При монтаже
проводов на автобусе обратитесь к соответствующей электрической схеме.

Дополнительная функция управления

Разъем, контактный вывод

Аварийное выключение двигателя

C107, вывод 2

Регулирование режима работы двигателя
вручную с заданными ограничениями

C107, вывод 1

Повышенные обороты холостого хода

C107, вывод 5

Постоянные обороты двигателя

C107, выводы 1+5

Ограничение-1 крутящего момента двигателя

C107, вывод 4

Ограничение-2 крутящего момента двигателя

C107, вывод 3

Ограничение-3 крутящего момента двигателя

C107, выводы 3+4

Ограничение-2 скорости автомобиля (EDC MS6) C112, вывод H-6
Ограничение-2 скорости автомобиля (EDC MS5) Блок управления, вывод 50

Руководство по установке - Подключение дополнительных функций управления двигателем

03:02-05



21

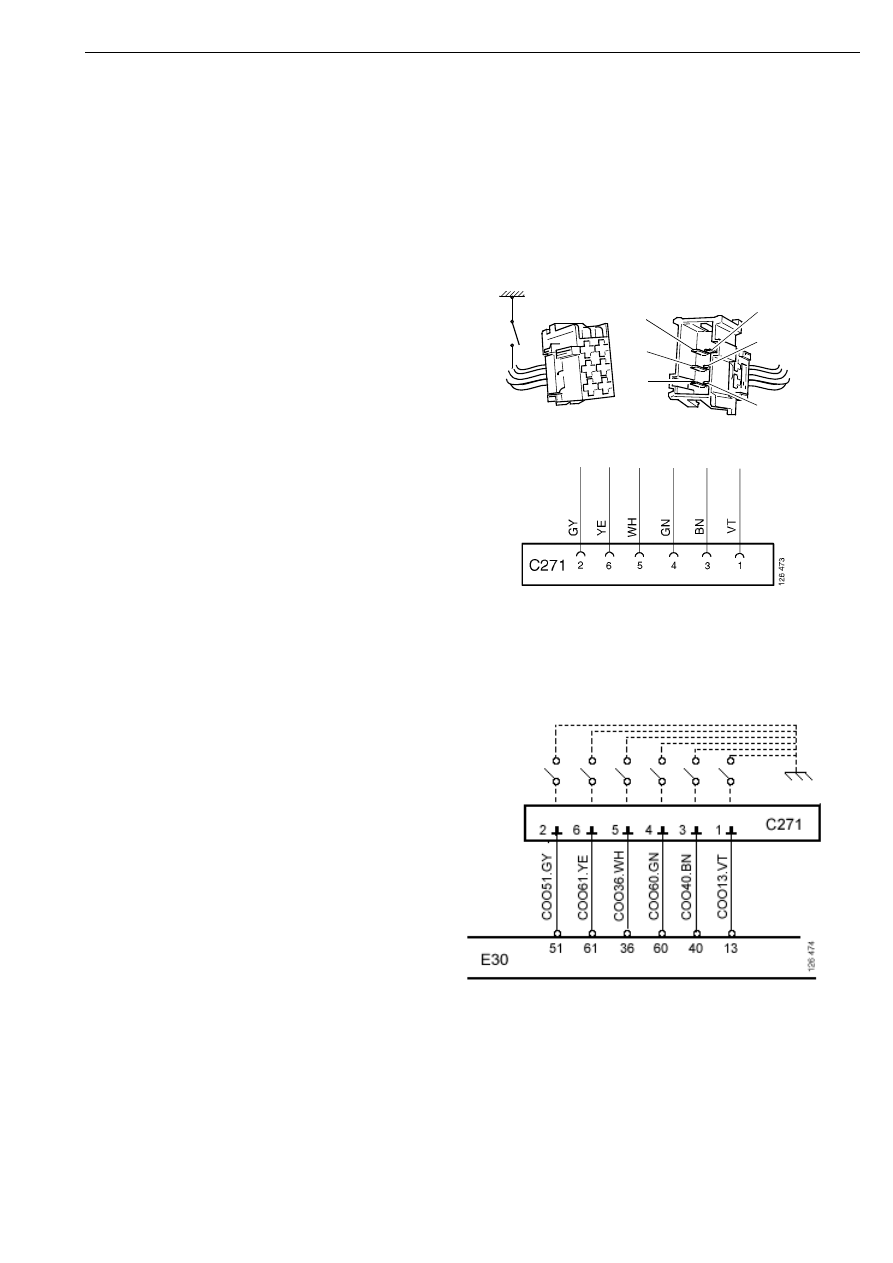

Автомобили, оборудованные
блоком-координатором

На грузовых автомобилях
дополнительные функции управления
двигателем активизируются путем
замыкания на "массу" контактных
выводов разъема C271, который
расположен в центральном
электрическом блоке. Разъем С271
соединен с блоком-координатором. Обе
ответные части 6-контактного разъема
С107 (голубого цвета) устанавливаются
на сборочном заводе.

Для выполнения электрических
соединений используйте следующие
детали:

•

Контактный вывод (розетка), номер
по каталогу 815 886

•

Провода сечением 0,75 мм

2

1

2

3

4

5

6

126612

Руководство по установке - Подключение дополнительных функций управления двигателем

22



03:02-05

Номера контактных выводов
соответствующих разъемов, которые
необходимо соединить проводами с
"массой" для активизации определенных
дополнительных функций управления,
приведены в таблице ниже.

Данная таблица предназначена только
для грузовых автомобилей.

Дополнительная функция управления

Разъем, контактный вывод

Аварийное выключение двигателя

C271, вывод 2

Регулирование режима работы двигателя
вручную с заданными ограничениями

C271, вывод 1

Повышенные обороты холостого хода

C271, вывод 5

Постоянные обороты двигателя

C271, выводы 1+5

Ограничение-1 крутящего момента двигателя

C271, вывод 4

Ограничение-2 крутящего момента двигателя

C271, вывод 3

Ограничение-3 крутящего момента двигателя

C271, выводы 3+4

Ограничение-2 скорости автомобиля

C271, вывод 6

Руководство по установке - Подключение дополнительных функций управления двигателем

03:02-05



23

Сводная таблица электрических
соединений для активизации
дополнительных функций,
программирование параметров
функций

* На автомобилях с блоком управления
EDC MS5 напряжение 24 В подается на
вывод 50 разъема блока.

Если установлен блок управления EDC
MS6, то напряжение подается на вывод
H6 разъема С112.

Дополнительная функция управления

Вывод
разъема C107

Вывод
разъема C271

Программирование
с помощью SP

Аварийное выключение двигателя

2

2

Нет

Регулирование режима работы
двигателя вручную с заданными
ограничениями

1

1

- Максимальные обороты двигателя

Да

- Максимальный крутящий момент

Да

- Педаль акселератора, активное/
неактивное состояние

Да

Повышенные обороты холостого хода

5

5

Нет

Постоянные обороты двигателя

1+5

1+5

- Постоянные обороты двигателя

Да

- Максимальный крутящий момент

Да

Ограничение-1 крутящего момента
двигателя

4

4

Нет

Ограничение-2 крутящего момента
двигателя

3

3

Нет

Ограничение-3 крутящего момента
двигателя

3+4

3+4

Да

Ограничение-2 скорости автомобиля

*

6

Да
