Пневматические и электрические соединения



18:02-01



13


1       Пневматическая рессора
2

Электромагнитный клапан

3

Контрольный клапан

4

Воздушная подушка для поясничной опоры

5

Воздушный фильтр

6

Распределительное устройство

7

Распределительное устройство

8

Шланговое соединение

9

Шланговое соединение










































Застегивание ремня при опускании спинки кресла



18:02-01



14



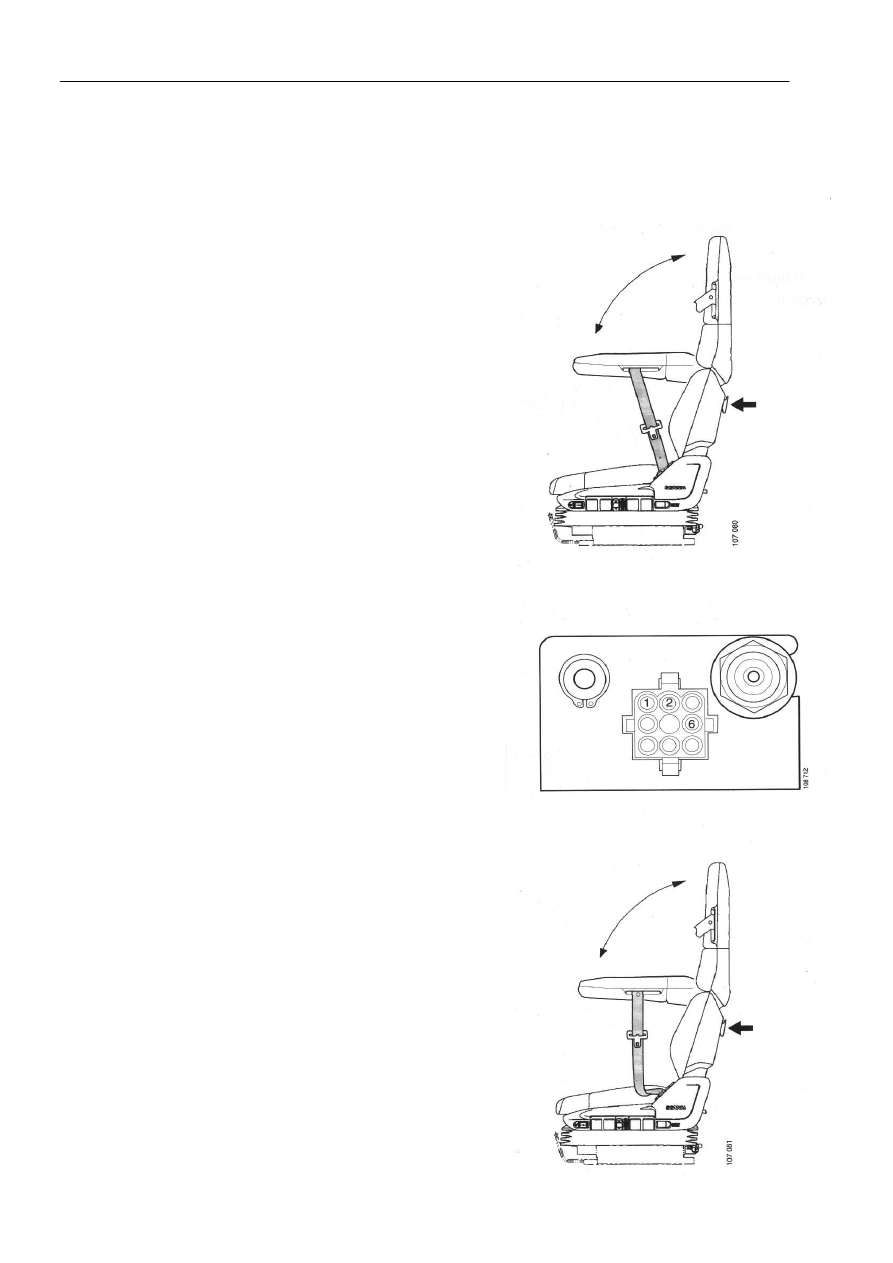

Застегивание ремня при опускании спинки кресла



Микропереключатель или кнопка


Кресла с микропереключателем имеют следующие
номера частей:


•

1 345 783-1 345 786


В кресле данного типа ремень помещен в катушку
внутри кресла, и его застегивание происходит при
опускании спинки кресла. Спинка кресла поднимается с
помощью ручки, которая подает ток на инерционную
катушку посредством микропереключателя, что
обеспечивает свободное функционирование ремня
(смотри рисунок).










Если кресло не подсоединено к источнику питания 24
В, микропереключатель не функционирует, и
застегнутый ремень не позволит спинке кресла
подняться. Необходимо подсоединить источник
питания 24 В к штырям 1 и 2 и к штырю заземления 6.







Кресла с кнопкой имеют следующие номера частей:


•

1 404 605-1 404 608


В данной последней модификации кресла ремень
остается не застегнутым при опускании спинки кресла.
Подъем спинки кресла осуществляется с помощью
ручки. Микропереключатель был заменен на кнопку,
что предотвращает сматывание ремня.


Диагностика неисправностей



18:02-01



15




Диагностика неисправностей




Настоящий  раздел  по  диагностики  неисправностей  содержит  следующую
информацию:


•

коды неисправностей;


•

инструкции  по  осуществлению  диагностики  неисправностей  компонентов
кресла с помощью тестера.








































Первоочередная проверка



18:02-01



16

Кресло типа А




Первоочередная проверка


Некоторые  неисправности  могут  быть  обнаружены  без  необходимости  считывания  кодов
неисправностей.  Это  снижает  вероятность  ошибочной  замены  исправно  работающих
компонентов.  Если  кресло  имеет  какую-либо  из  следующих  неисправностей,  необходимо
осуществить нижеописанную проверку:

Неисправности в кресле


•

Кресло не реагирует на автоматическую регулировку высоты.


•

Регулировка высоты кресла осуществляется самопроизвольно.


•

Невозможность поднятия кресла из нижнего положения.


•

Невозможность опускания кресла.



Проверка внешних устройств, подсоединенных к креслу


•

Убедиться в том, что напряжение, поступающее на электропроводку, расположенную в кресле,
составляет 17 В < U < 31 В.


•

Убедиться в том, что давление воздуха, поступающего к креслу, составляет 7-10 бар.


•

Убедиться в том, что ничто внутри кабины не препятствует подъему или опусканию кресла.



Проверка устройств, расположенных внутри кресла


•

Убедиться в отсутствии протечек и перегибов воздушных шлангов.


•

Убедиться в отсутствии повреждения кабельного жгута.


•

Убедиться в подсоединении контактов и в отсутствии следов окисления на штырях.
