Кабина грузовиков Scania. Руководство - часть 50





1 711 051







Выпуск 1

ru








Кабина,

дополнение для грузовиков типа Т





Руководство по ремонту



Оглавление





Оглавление




Общие сведения

....................................................................................2



Капот

Замена втулок в пружине капота.............................3

Капот..........................................................................5

Замки и тросики капота ...........................................8

Воздухозаборник ......................................................9

Угол кабины ............................................................10

Подножка.................................................................10



Подвеска кабины

Задняя пневматическая рессора ............................11

Передняя пневматическая рессора........................15

Кабина с двухопорной подвеской.........................22

Демонтаж и установка кабины..............................25



Внутреннее оборудование кабины

Переднее багажное отделение...............................26

Крышка доступа и инспектирования................... 27















Общие сведения



В  настоящем  буклете  описаны  отличия  между  грузовиками  типа  Т  и
автомобилями  других  моделей.  Не  все  рабочие  операции  полностью
задокументированы,  и  необходимая  информация,  помимо  приведенной  в
настоящей  инструкции,  содержится  в  соответствующих  буклетах,
относящихся к грузовикам типа С и Р.







Капот







Капот



Замена втулок в пружине капота



Поскольку ограничитель откидывания капота прикреплен к тем же кронштейнам, что и пружины
капота, втулки должны заменяться одновременно с каждой стороны во избежание травм
персонала.

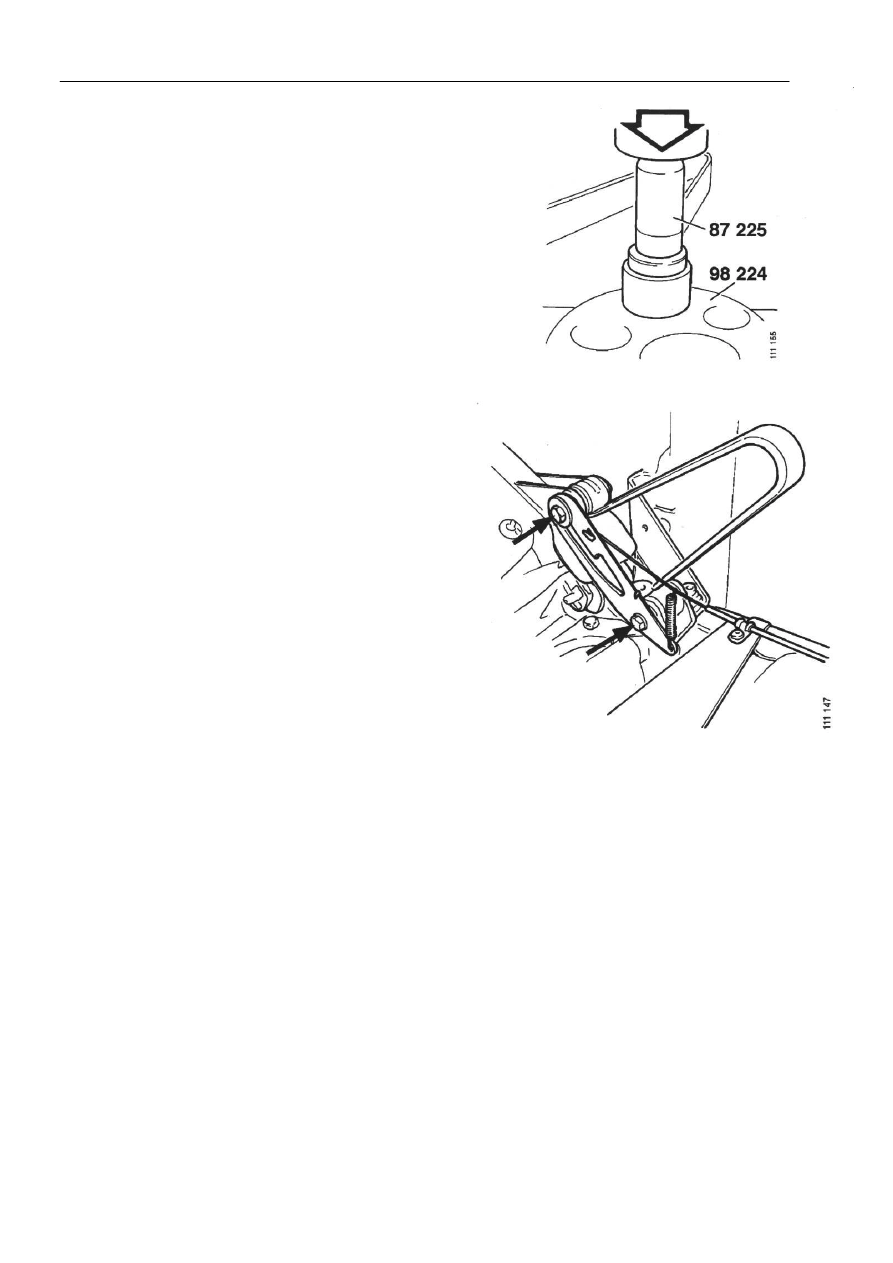

Извлечь болты, крепящие пружину капота и
ограничитель откидывания капота, а затем снять
пружину.













Выпрессовать втулку с помощью оправки 87 225 и
нажимной пластины 98 224.



















Капот

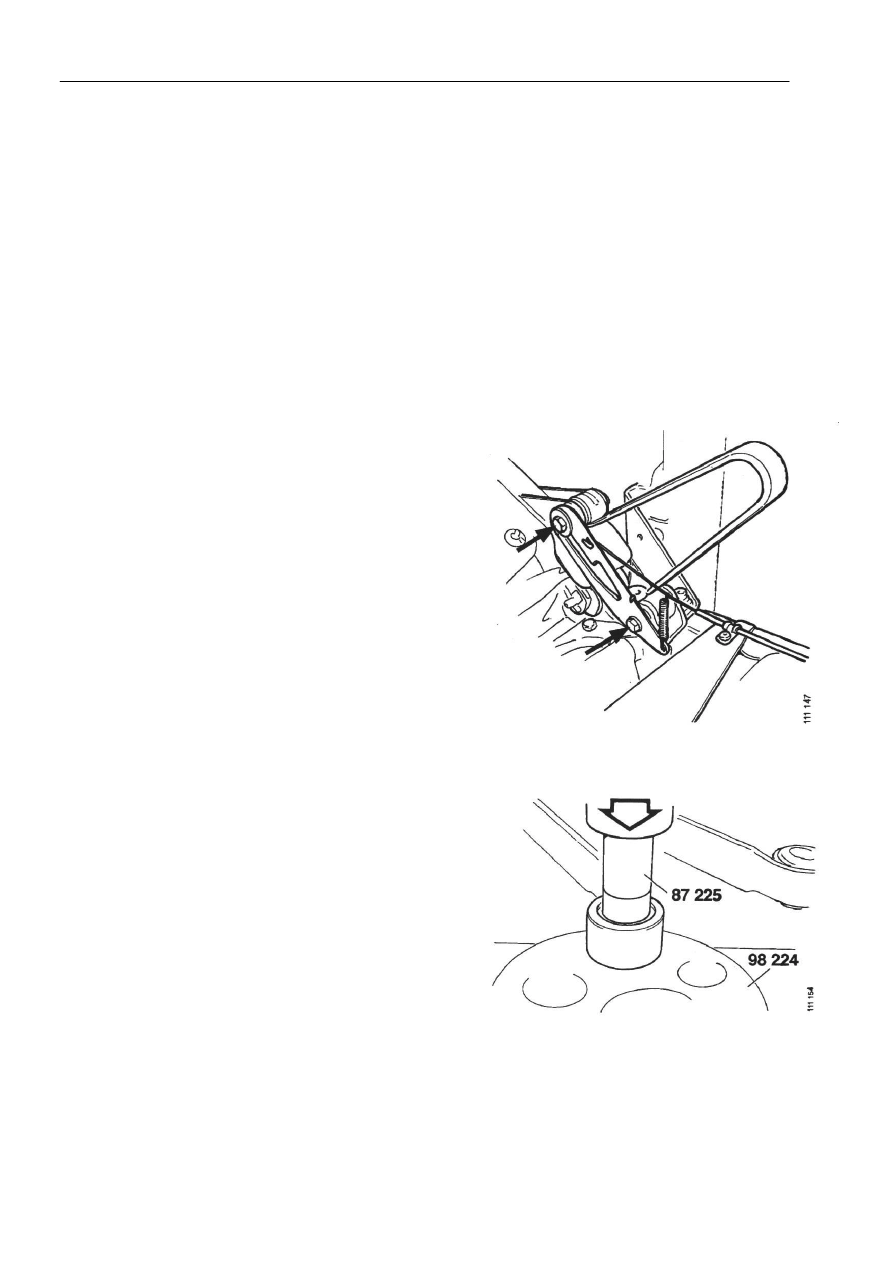

Намылить втулку и запрессовать ее с помощью
оправки 87 225 и нажимной пластины 98 224.















Установить пружину капота и ограничитель
откидывания капота.
