Рулевая передача TAS-85 грузовиков Scania. Руководство - часть 16

Замена фильтра для жидкости



13:02-06



16

Замена фильтра для жидкости


Основная причина повреждения элементов и прокладок рулевой передачи – загрязнение
гидравлической системы.
Поэтому при работе с рулевой передачей и ее гидравлической системой должны соблюдаться
строгие требования к чистоте.
Всегда меняйте жидкость и фильтр после демонтажа или замены рулевой передачи.
Если бачок для жидкости снят, жидкость должна быть заменена.
Если фильтр для жидкости заменен без снятия бачка, всегда есть риск попадания грязи в
гидросистему.

Внимательно выполняйте следующие инструкции:

•

Снимите возвратную линию с бачка для жидкости (грузовики для левостороннего движения).

•

После снятия бачка для жидкости, выньте фильтр.

•

Очистите бачок снаружи и внутри.

•

Установите новый фильтр.

•

Прочистите возвратную линию сжатым воздухом  и подсоедините ее к бачку (грузовики для
левостороннего движения).

•

Избегайте попадания грязи в гидросистему, когда линии подключены.

•

Используйте совершенно чистые емкости при заливе жидкости.

•

Никогда не заполняйте повторно, использованной жидкостью.

Сборка рулевой передачи



13:02-06



17

Сборка рулевой передачи

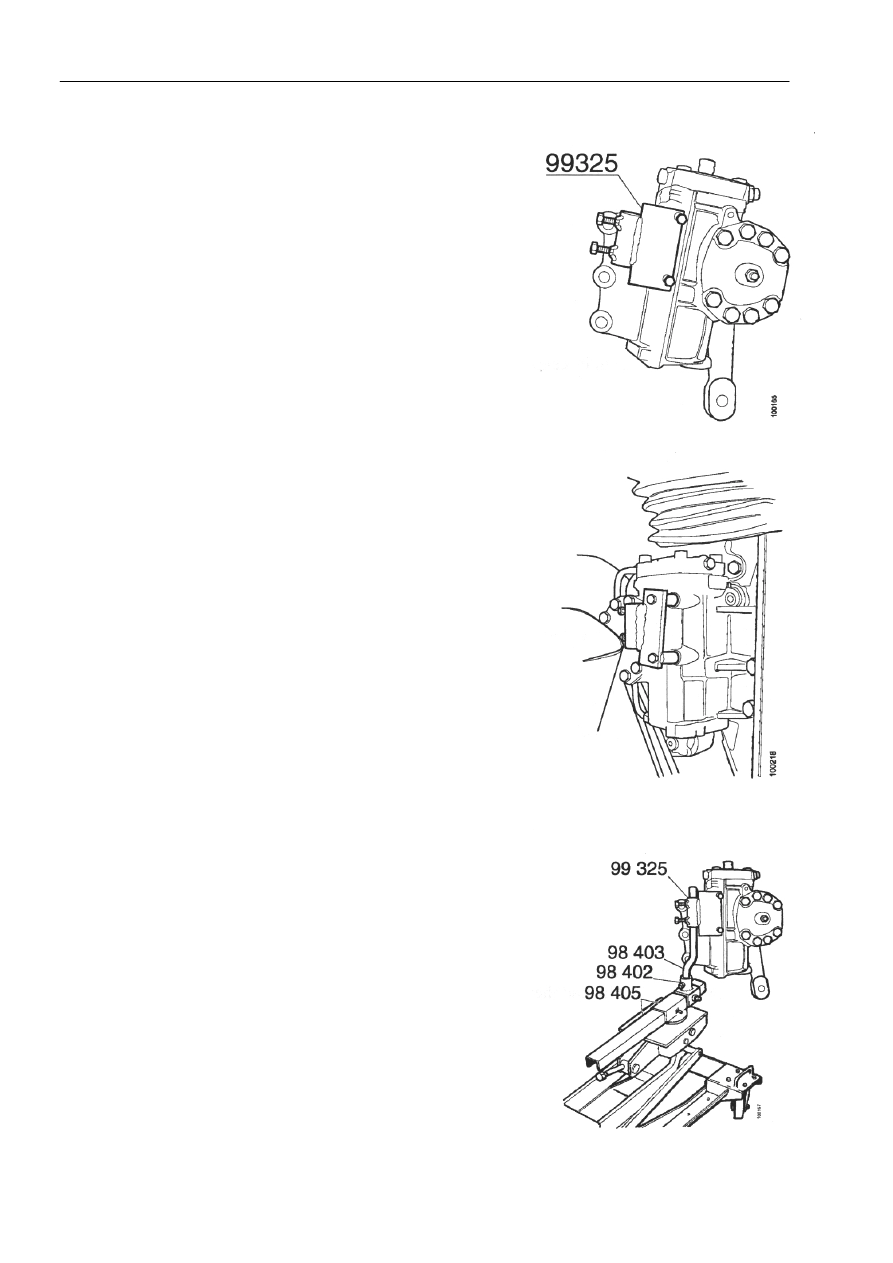

1

Установите консоль 99325 на рулевой передаче.



•

На передачах для левостороннего движения:
Плоской стороной опорного диска к кожуху рулевой
передачи.















•

На передачах для правостороннего движения:
Распорной трубкой опорного диска к кожуху
рулевой передачи.













2.  Поместите рулевую передачу на домкрат коробки

передач с оснасткой.

Сборка рулевой передачи



13:02-06



18

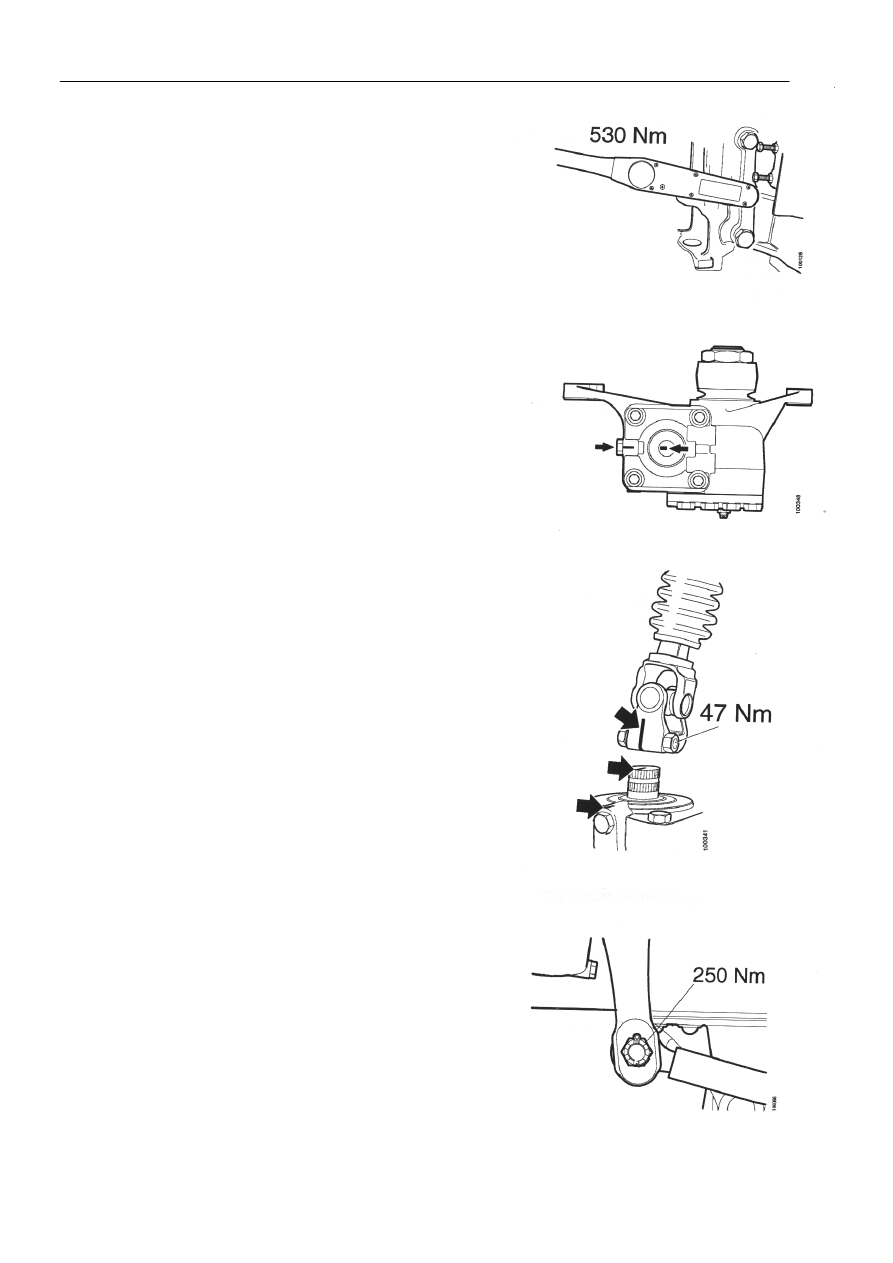

3. Установите рулевую передачу в грузовик. Затяните

зажимные болты рулевой передачи до 530 Нм.



Снимите консоли.









4. Проверьте, что рулевая передача находится в

центральном положении.









5.  Установите универсальный соединитель,

прижимной канавкой напротив метки на кожухе
клапана. Установите зажимной болт и затяните на
47 Нм.













6.  Установите продольную рулевую тягу на рулевой

рычаг. Затяните корончатую гайку на 250 Нм и
затем затяните на следующем отверстии.


Закрепите новым разъемным шплинтом.

Сборка рулевой передачи



13:02-06



19

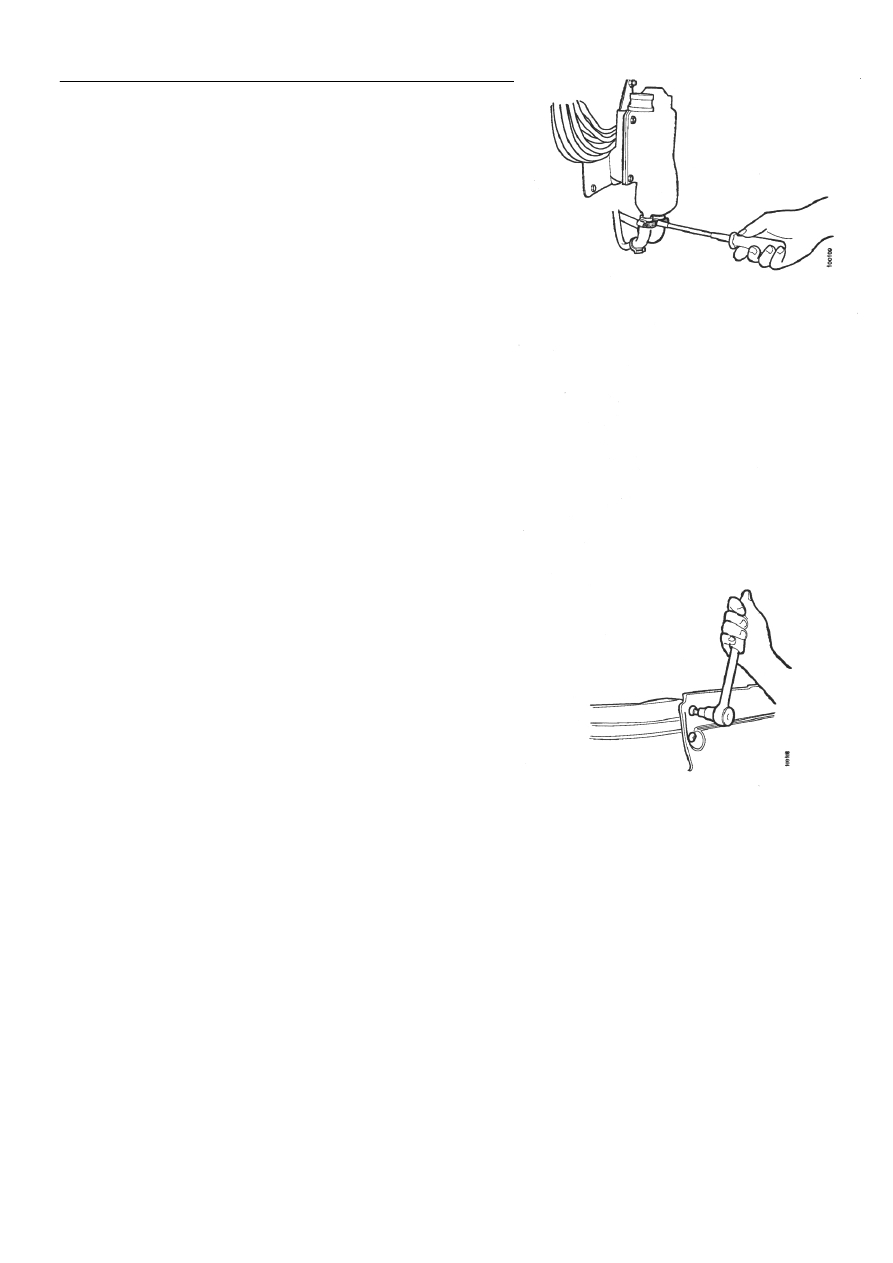

7.  Соберите бачок для жидкости и линии:



Грузовики для левостороннего движения

•

Установите консоль для топливного бачка на
рулевую передачу.

•

Установите бачок для жидкости с подключенной
возвратной линией.

•

Подключите всасывающую трубку к бачку.

•

Сильно затяните зажимы шлангов.

•

Соедините маслоналивной патрубок двигателя и
пневматические линии с консолью бачка для
жидкости.


Грузовики для правостороннего движения:

•

Установите бачок для жидкости.

•

Подключите возвратную и всасывающую трубки к
бачку.

•

Сильно затяните зажимы шланга.

•

Подключите линии к рулевой передаче.



8.  Подключите нагнетательную и возвратную линии к

рулевой передаче.







9.  Установите угловые крышки.
