03:00-02

3

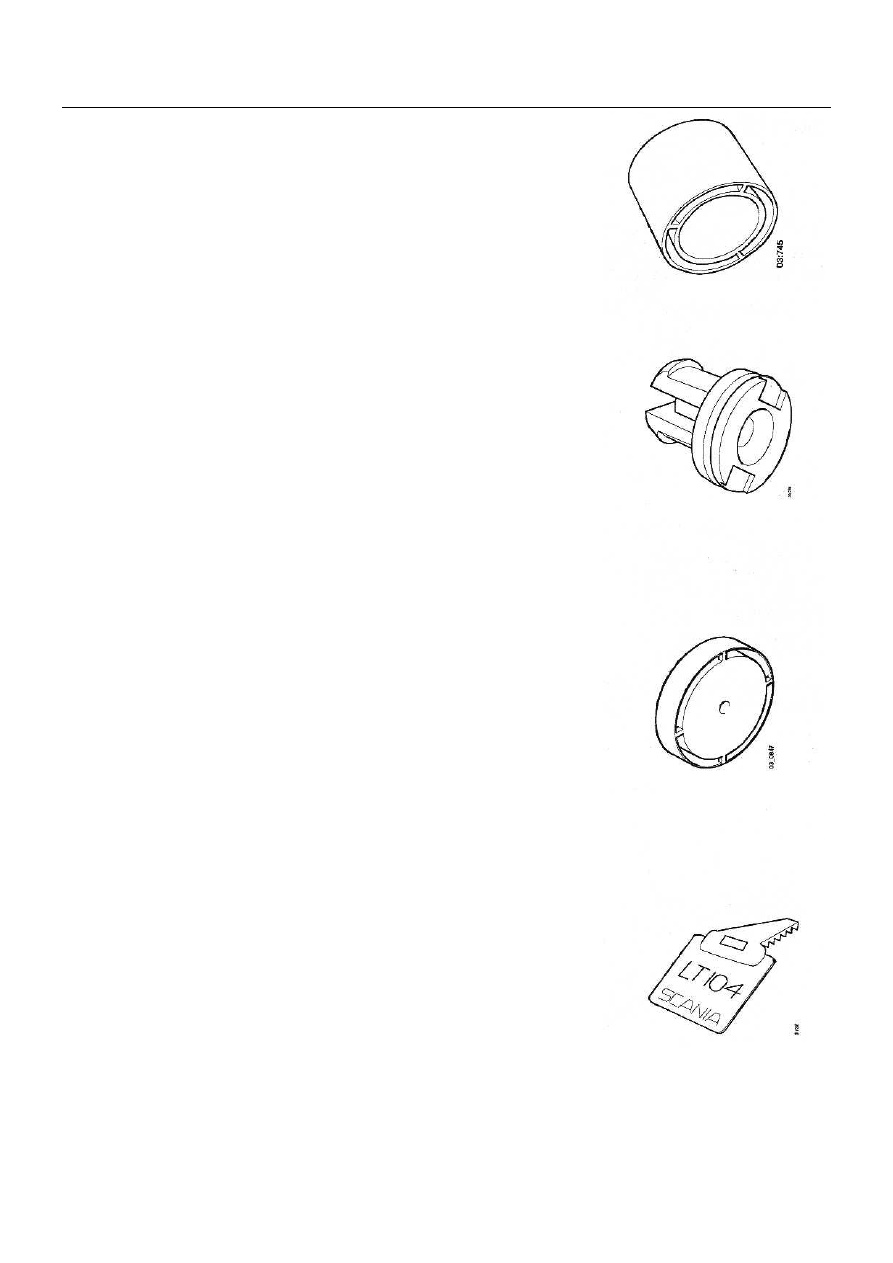

Типы пломб



•


6  Пломбировочная втулка из голубого пластика.
7  Пластиковая пробка из голубого пластика.
8  Пластиковая пломба голубого цвета.
9  Пломбировочная металлическая бирка.

6 Пломбировочная втулка












7 Пластиковая пробка














8 Пластиковая пломба















9 Пломбировочная металлическая бирка



03:00-02

4

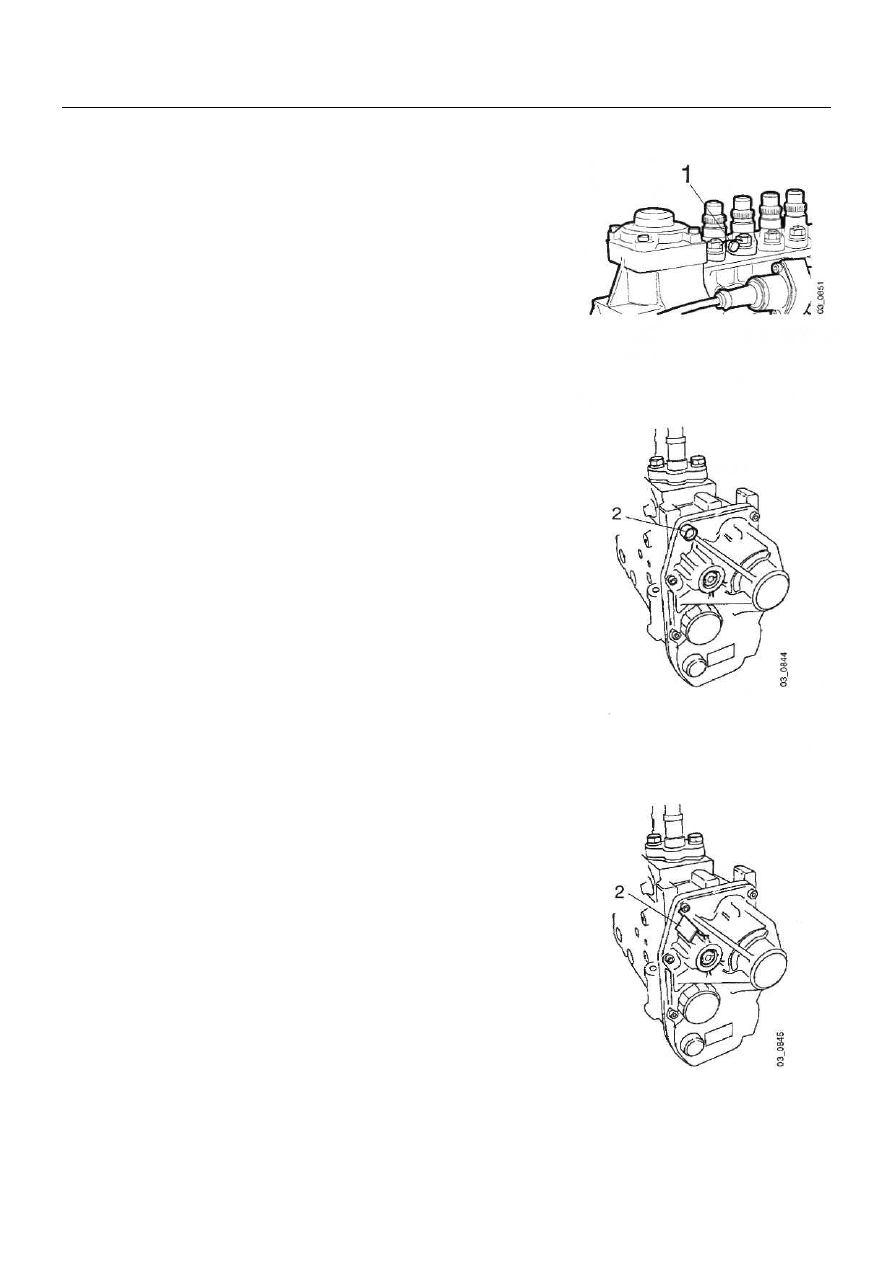

Расположение пломб



Расположение пломб



Электронная система контроля



•

Пломба №1



Гайка элемента насоса, с правой стороны. Пломбируется
проволокой и свинцовой пробкой / металлической плом-
бировочной биркой.










•

Пломба № 2



Крышка управляющего устройства, с левой стороны.


Рис. А: Пломба насоса завода – изготовителя.
Рис. В: Пломба фирмы Scania, винт с отверстием, а также
проволока и металлическая пломбировочная бирка.



Рисунок А




















Рисунок В



03:00-02

5

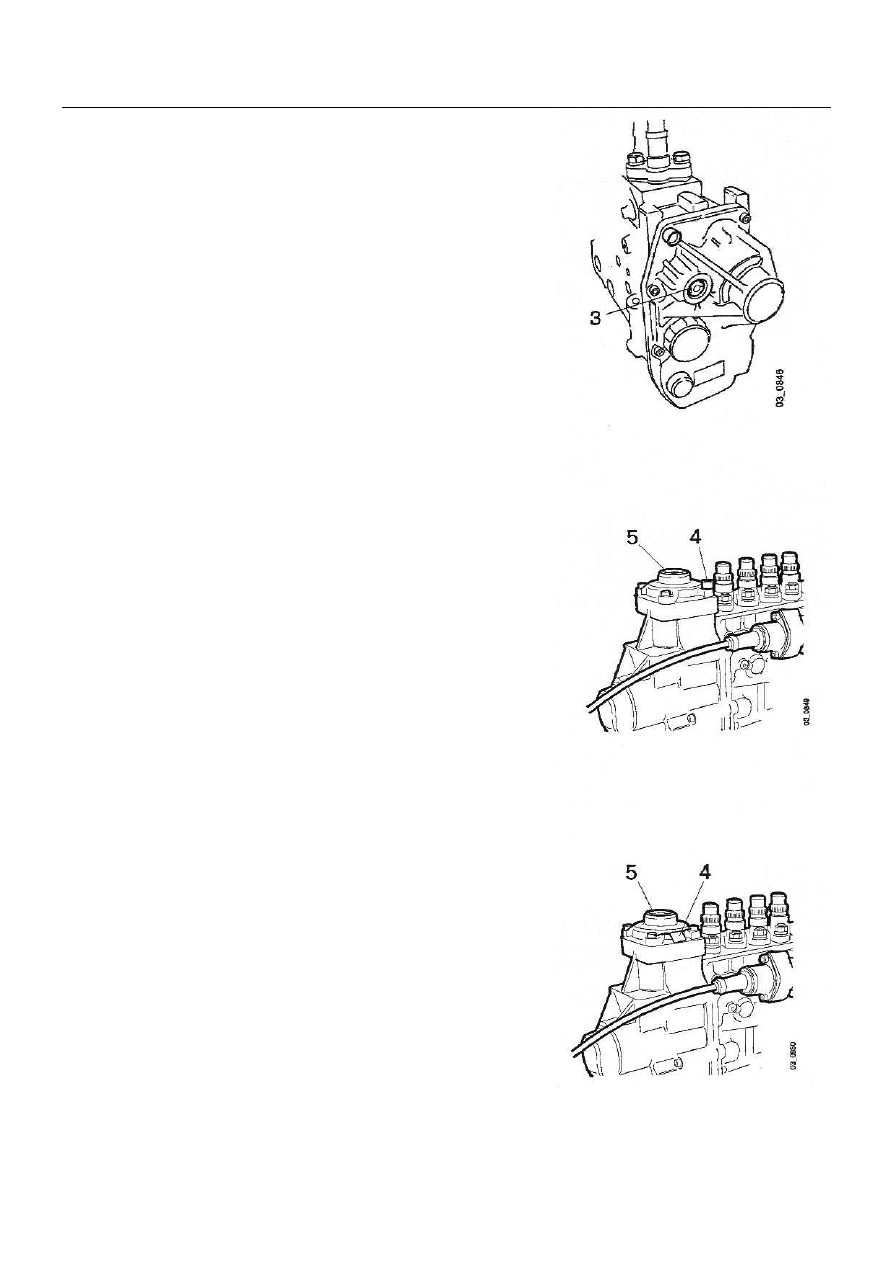

Расположение пломб



•

Пломба № 3:



Датчик управления длиной хода рейки. Пломбируется
пластиковой пробкой.















•

Пломба № 4:



Верхняя крышка регулируемого электромагнитного клапана.



Рис. C: Пломба насоса завода – изготовителя.
Рис. D: Пломба фирмы Scania, винт с отверстием, а также
проволока и металлическая пломбировочная бирка.






Рисунок С






•

Пломба № 5:










Рисунок D



03:00-02

6

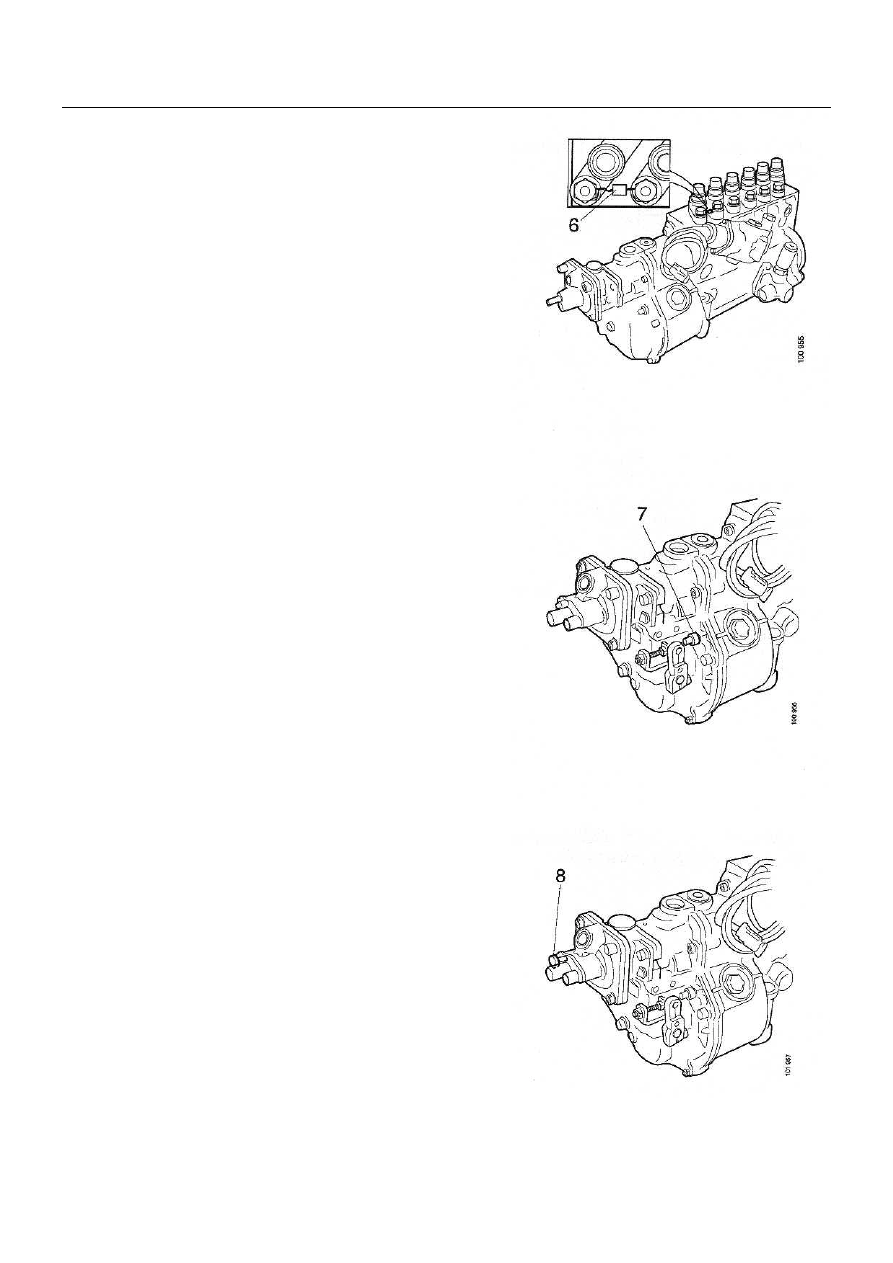

Расположение пломб



Насос с управляющим
устройством RQ/RQV



•

Пломба № 6:


Гайка элемента насоса, с правой стороны. Уплотняется про-
волокой и свинцовой пломбой / металлической пломбиро-
вочной биркой.











•

Пломба № 7:


Ограничитель полной скорости уплотняется пластиковой
пломбировочной втулкой, насаженной на контргайку регу-
лировочного винта.

Примечание: В 11 л двигателях ограничитель полной ско-
рости находится с противоположной стороны.








•

Пломба № 8:


Регулировка ограничителя дымности и крышка ограничите-
ля дымности. Пломбируется металлической втулкой с пла-
стиковой пробкой / пломбировочной проволокой и шайбой с
металлической биркой.
