INTERPRETATION OF CONNECTORS WIRES FUNCTION INDEX

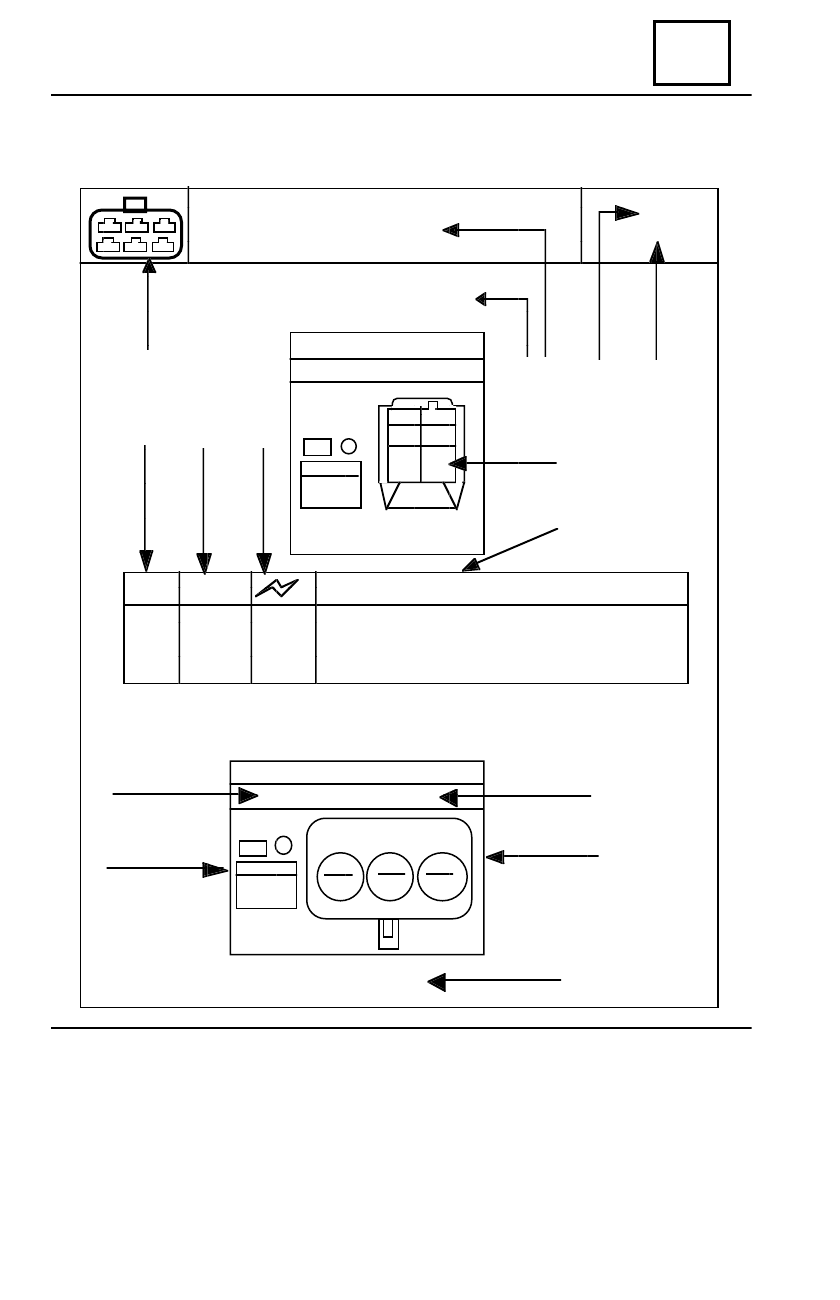

The information concerning the function of the wires in connectors and couplings included in

Chapter 12, are to be interpreted taking into account the explanations based upon  the following
example:

1 = symbol (sign) of the pages containing connectors and couplings
2 = connector destination
3 = vehicle class
4 = manufacturing year
5 = name of the wiring on which the respective connector is placed
6 = wire colour
7 = connector code
8 = component to whom the described connector is to be connected
9 = connector colour

10 = connector symbol

11 = indication of the connector socket

12 = wire sectioning (mm˝)
13 = wire functional code
14 = wire destination
15 = chapter number and connector drawing number

NOTE
Concerning position 6, please note that one X is marked, for one wire and two Xs for two

wires. The colour of the wire is to be symbolised only in case the electric track of the wire
represents one of the fundamental statuses: + permanent (+IC), + after contact (+DC), mass(-)
or controls.

The symbols used for the wire colours are as follows:

A = white

AS= blue

GR= grey

N = black

G = yellow

V = green

M= brown

VI = violet

R =  red

GENERALITIES

89A

ELECTRICAL DIAGRAMS

89A - 5

ATMOSPHERIC PESSURE SENSOR

Position  Sectioning

           Destination



1







    0,5       3DQ

DETONATION SENSOR MASS



  2

       0,5         3S

DETONATION  INFO  INJECTION
COMPUTER

ENGINE WIRING

  B41
    01

DETONATION SENSOR

 11             12            13

2   5            3              4

 6

14

7

8

9

10

88 - 07

      15

1

    1

   2

    3DQ      3S

   X

  X

CY2AE

           MA

1 4 6

     147

 3GN

    3F

    3D

   X

   X

   X

     A                 B            C

ZW3DT

          VE

GENERALITIES

89A

ELECTRICAL DIAGRAMS

89A - 6

PARTICULARITIES REGARDING THE CONNECTORS

DISCONNECTING METHOD

Because this vehicle is equipped with electronics systems controlling and checking different

functions, it is necessary the execution of the electric connection by means of some connectors
provided with securing devices after coupling performing. Due to this reason, in case their
disconnecting is necessary, proceed observing the following observations:

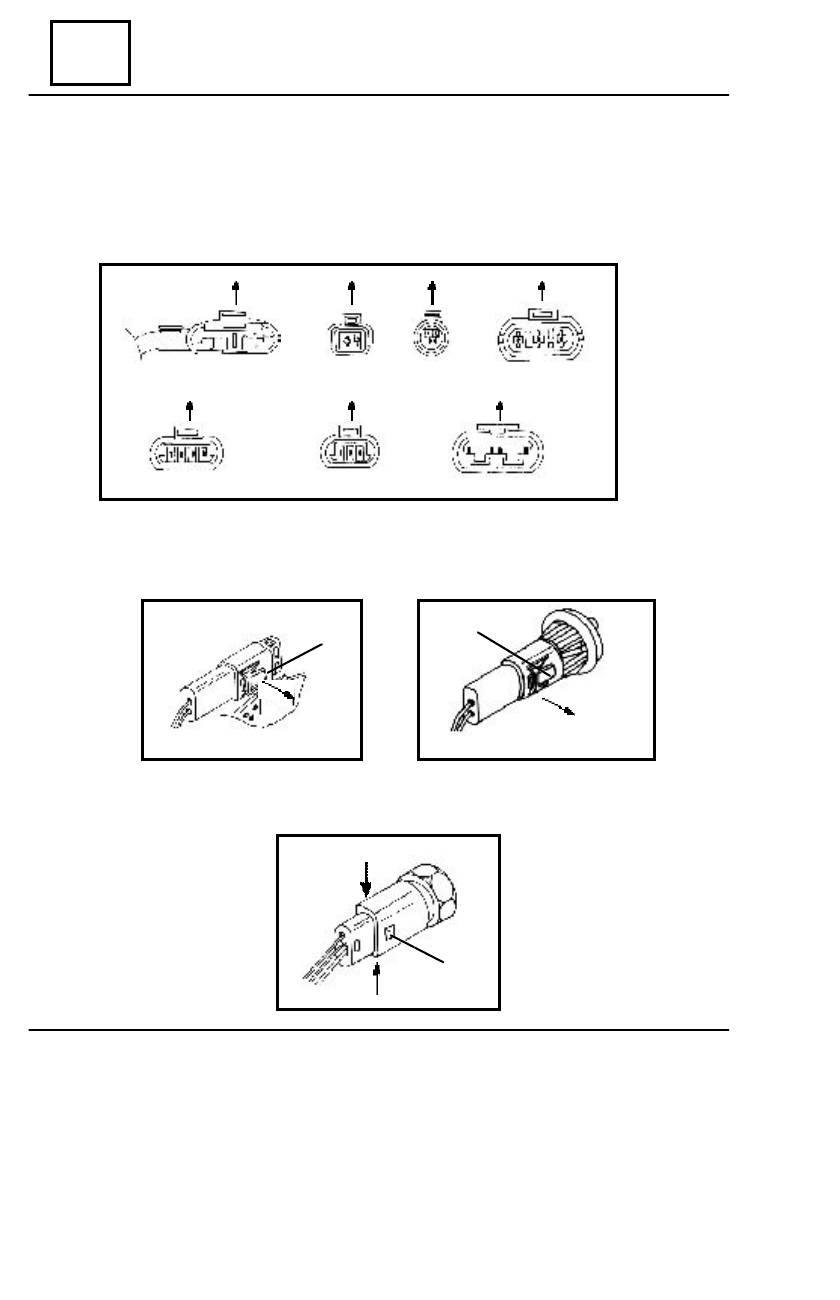

- connectors for: ignition coil (pos.1), canister purging valve (pos.2), AC pressure sensor (pos.3),

atmospheric pressure sensor(pos.4), siren(pos.4), step-by-step engine (pos.5), valve potentiometer
(pos.6), cooling blower (pos.7) are to be disconnected after easy pulling the locking clamp in the
direction shown by the arrow.

- the connectors for: RPM sensor (pos.8), front hood contact (pos.9) are to be disconnected

after easy pulling the locking clamp (A) in the arrow direction, for unlocking.

pos. 8

A

pos. 9

A

pos. 1

pos. 2

pos. 3

pos. 5

pos. 6

pos. 7

pos. 4

C

B

A

pos.10

GENERALITIES

89A

ELECTRICAL DIAGRAMS

89A - 7

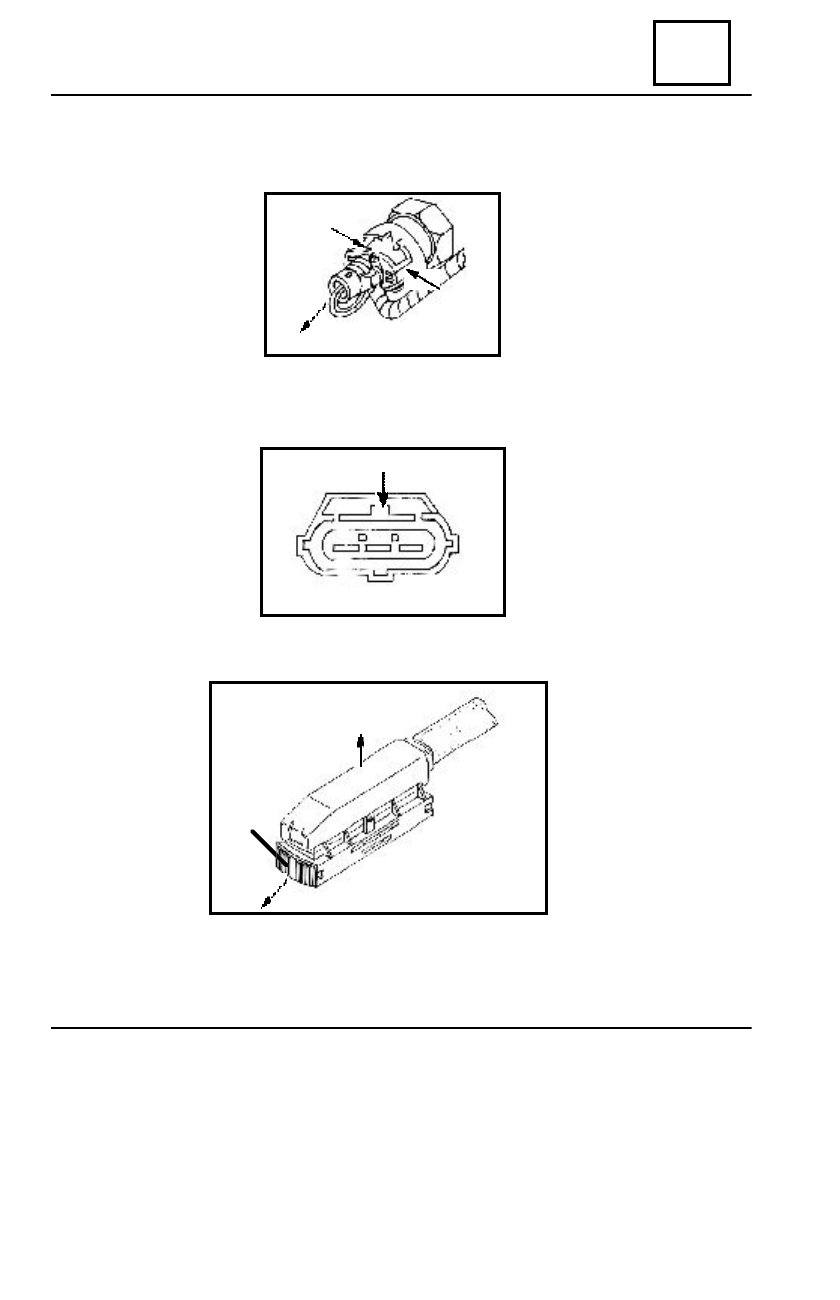

- the connector of the water temperature sensor (pos.10) shall be disconnected as follows: push

the sensor connector in antipodes points, in the direction of the A and B arrows, achieving in this
way the unlocking of the ( C ) spur, then perform the disconnecting.

- the connectors of oil pressure contact (pos.11) and of the reverse driving contact shall be

disconnected as follows: push in antipodes points in the direction of the (A) and ( B) arrows, achieving
in this way the unlocking of the connector claw, then the connector may be disconnected by pulling
in the ( C) arrow direction.

- the connector of the choke sensor (pos.12) shall be unlocked by pushing the clamp in the (A)

arrow direction, then the connector disconnecting may be achieved.

- the injection computer (pos.13) – the unlocking is performed by acting upon the locking clamp

(A) in the (B) arrow direction, then lift the connector in the (C) arrow direction, achieving in this way
the computer disconnecting. For reconnecting, perform  the disconnecting operations in  the reverse
order.

pos. 11

A

B

C

pos. 12

A

pos.13

B

C

A
