Dacia Solenza (engine E7J). Manual - part 178





89

ELECTRIC DIAGRAMS

89 - 16

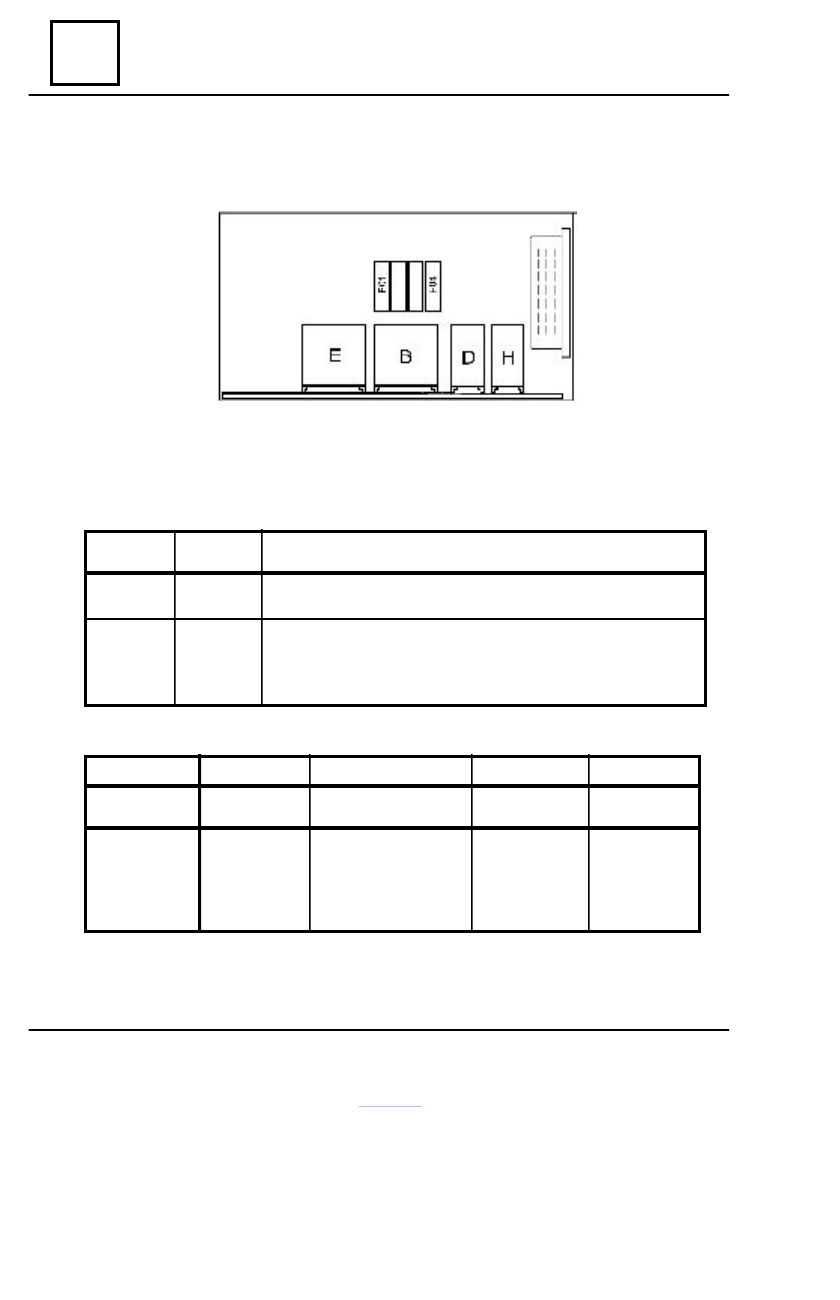

Fuse box from engine compartment

The fuse box placed in the engine compartment is attached in front of the left shock absorber

column and contains relays and fusible protecting the following electric circuits:

FUSE

NUMBER

F01

F04

FUSE
TYPE

25A

30A

PROTECTED

CIRCUIT

Engine cooling fan

Injectors, oxygen sensor heating resistance, canister purging valve,
injection computer, fuel pump, ignition coil., vehicle speed
transducer.

RELAY

RELAY TYPE

CONTROLLED

CIRCUIT

D

30A

Injectors, canister

purging valve, oxygen

sensor heating resistance,

injection computer,



and

vehicle speed transducer

H

30A

Fuel pump,

ignition coil

B

30A

 Engine cooling

fan

E*

30A

Fog projectors

∗-

for vehicles equipped with fog projectors

A. Vehicles without AC equipment

89

ELECTRIC DIAGRAMS

89 - 17

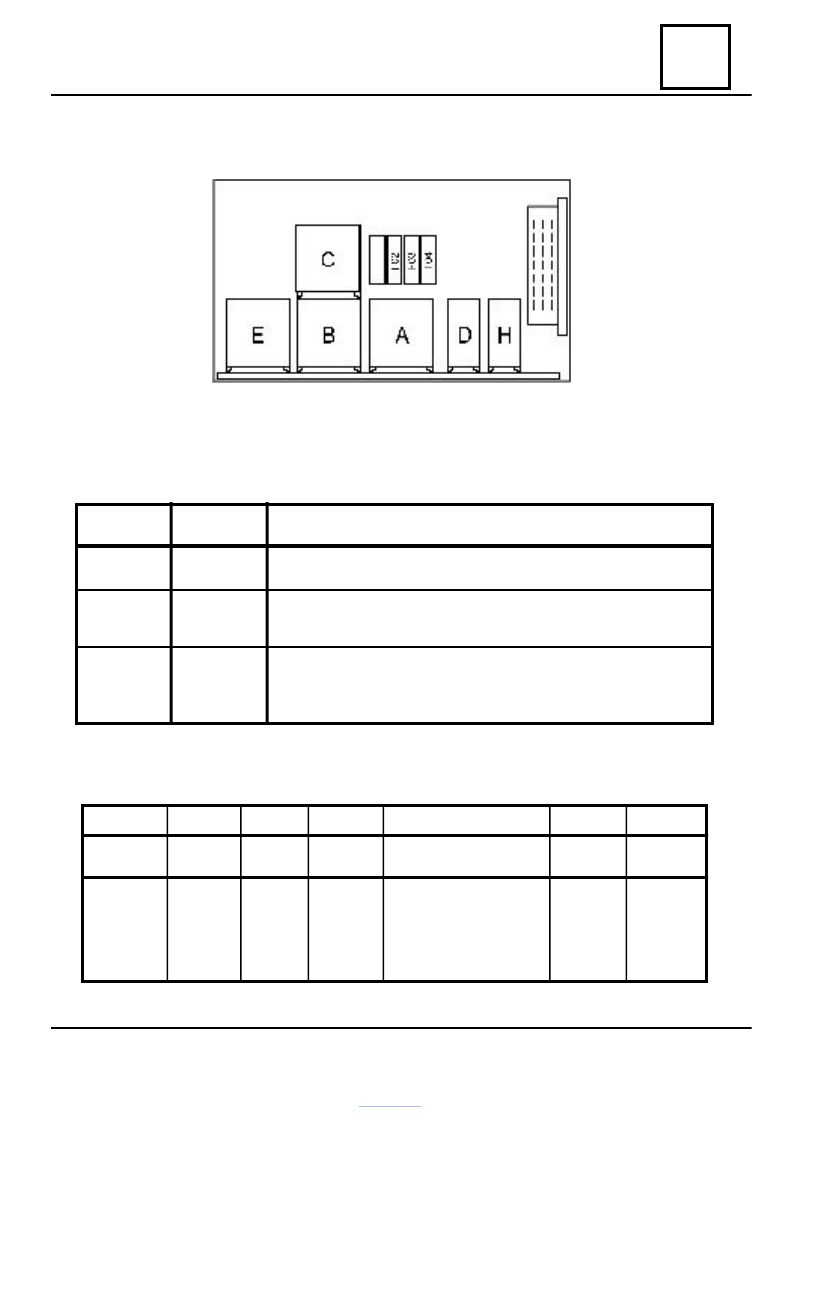

The fuse box placed in the engine compartment is attached in front of the left shock absorber

column and contains relays and fusible protecting the following electric circuits:

FUSE

NUMBER

F02

F03

F04

FUSE
TYPE

40A

7.5A

30A

PROTECTED

CIRCUIT

Engine cooling fan

AC compressor

Injectors, oxygen sensor heating resistance, canister purging valve,
injection computer, fuel pump, ignition coil, vehicle speed
transducer.

B. For vehicles with air  conditioning

RELAY

RELAY TYPE

CONTROLLED

CIRCUIT

A

30A

AC

compressor

B

30A

Engine

cooling

fan

- 1/st speed

D

30A

Injectors, canister purging

valve, oxygen sensor

heating resistance,

injection computer, and

vehicle speed transducer

H

30A

Fuel pomp,

ignition coil

C

40A

Engine

cooling fan

- 2/nd
speed

E*

30A

 Fog

projectors

∗-

for vehicles equipped with fog projectors

Fuse box from engine compartment

89

ELECTRIC DIAGRAMS

89 - 18

Index in connectors and couplings

Denomination

ELECTRIC LIGHTER
ALTERNATOR
ALTERNATOR EXCITATION
ANTI-THEFT MECHANISM
ACOUSTIC WARNING
(+)BATTERY (engine wiring)
(+)BATTERY (front wiring-dashboard)
WINDSCREEN WIPER TIMER
UCE INJECTION( for vehicles without AC)
UCE INJECTION( for vehicles with AC)
LOCKING DOORS SWITCH
CLIMATE CONTROL PANEL
HAZARD SWITCH
REAR WINDOW DEFROSTING SWITCH
ELECTRIC  RIGHT WINDOW SWITCH
ELECTRIC LEFT WINDOW SWITCH
TURNING LIGHTS RELAY
RIGHT REAR DOOR ACTUATOR
LEFT  FRONT DOOR ACTUATOR
LEFT  FRONT DOOR ACTUATOR
RIGHT FRONT DOOR ACTUATOR
WINDSCREEN WIPER-WASHING SWITCH
DETONATION SENSOR
ATMOSPHERIC PRESSURE SENSOR
RPM SENSOR
REVERSE DRIVING CONTACT
HANDBRAKE CONTACT
STOP CONTACT
STARTER
STARTER EXCITATION
AC COMPRESSOR CLUTCH
RIGHT REAR LAMP
LEFT  REAR LAMP
RIGHT FOG PROJECTOR
LEFT  FOG PROJECTOR
LEFT  FRONT DOOR CONTACT
RIGHT FRONT PARKING LAMP
LEFT  FRONT PARKING LAMP
ENGINE COOLING FAN ( for vehicles without AC)
RIGHT REAR LOUD SPEAKER
LEFT  REAR LOUD SPEAKER
RIGHT FRONT DOOR LOUD SPEAKER
LEFT  FRONT DOOR LOUD SPEAKER
INJECTOR 1
INJECTOR 2
INJECTOR 3

No.con.

101
103 HA
103 HB
104
105
107
107AA
113
120
120
123
124
125
128
132
133
137
138
139
140
141
145
146
147
149
155
156
160
163 GA
163 AB
171
172
173
176
177
180
184
185
188
189
190
191
192
193
194
195

Page

89-139
89-113
89-113
89-139
89-140
89-114
89-140
89-141
89-115
89-117
89-141
89-142
89-143
89-143
89-144
89-144
89-145
89-172
89-172
89-146
89-146
89-147
89-120
89-120
89-121
89-121
89-173
89-147
89-122
89-122
89-123
89-173
89-174
89-177
89-177
89-148
89-148
89-148
89-123
89-174
89-175
89-149
89-149
89-124
89-124
89-125

89

ELECTRIC DIAGRAMS

89 - 19

INJECTOR 4
FUEL LEVEL TRANSMITTER AND ELECTRIC PUMP
REAR WINDOW  DEFROSTING
ELECTRIC RIGHT WINDOW ACTUATOR
ELECTRIC  LEFT WINDOW ACTUATOR
OIL PRESSURE CONTACT
LIGHTS, TURNING LIGHTS, HORN SWITCH
WINDSCREEN WIPER MOTOR
CEILING LIGHT
WINDSCREEN WASHING PUMP
VALVE POTENTIOMETER
POWER STEERING PRESSURE CONTROLLER
DIAGNOSTIC SOCKET
RIGHT HEADLAMP
LEFT HEADLAMP
FOG PROJECTORS CONTROL RELAY
DOWNSTREAM OXYGEN SENSOR
WATER TEMPERATURE SENSOR
INSTRUMENT PANEL
RIGHT FRONT TURNING LAMP
LEFT FRONT TURNING LAMP
RADIO
ENGINE COOLING FAN (for vehicles with AC)
RIGHT FRONT SIDE  SIGNALING  LAMP
LEFT FRONT SIDE  SIGNALING LAMP
INJECTION AIR TEMPERATURE SENSOR
CLIMATE CONTROL PANEL  WITH AC
CLIMATE CONTROL BLOWER  (for AC vehicle equipment)
CLIMATE CONTROL FAN RESISTANCE ( for vehicles with AC)
SPEED LIMIT INDICATOR
DRIVER SAFETY BELT CONTACT
CANISTER PURGING VALVE
LICENSE PLATE LAMP
UCE DECODER
FUSE BOX AND ENGINE RELAYS (for vehicles without AC)
FUSE BOX AND ENGINE RELAYS (for vehicles with AC)
STOP -S3 LAMP (in aileron)
STEP-BY-STEP ENGINE
ANTI-STARTING BUSHING
U.C.E. AIRBAG
IGNITION COIL
FLASH RELAY
UPSTREAM OXYGEN SENSOR
DRIVER’S AIRBAG
CHOCK SENSOR
COCKPIT FUSE BOX

196
199
200
203
204
205
209
212
213
221
222
224
225
226
227
231
242
244
247
255
256
261
262
267
268
272
319
320
321
326
333
371
462
503
597
597
639
649
654
756
778
857
887
899
927

1016

89-125
89-175
89-179
89-150
89-150
89-126
89-151
89-152
89-152
89-153
89-126
89-127
89-153
89-154
89-154
89-178
89-127
89-128
89-155
89-157
89-157
89-158
89-128
89-159
89-159
89-129
89-160
89-161
89-129
89-162
89-176
87-130
89-179
89-163
89-131
89-133
89-179
89-135
89-164
89-164
89-135
89-165
89-136
89-165
89-136
89-166



  Index in connectors and couplings
