INSTRUMENT PANEL

83

83 - 8

  PRESENTATION

This function is activated after switch on the ignition contact (engine starting) and is warning if

the  driver has not fasten its safety belt, by means of the safety belts warning light, located on the
central dashboard.

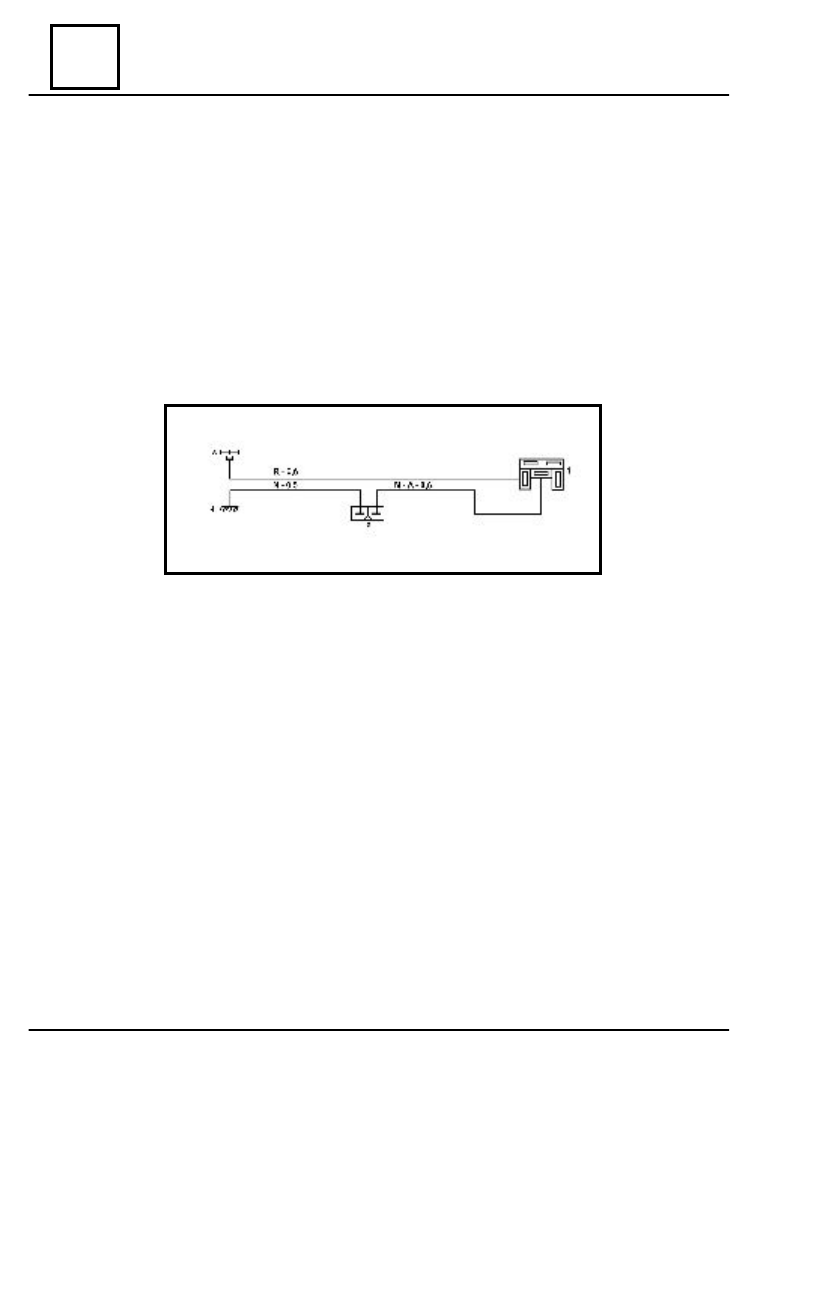

OPERATING DIAGRAM

The following components elements may be identified:

1

. Safety belts warning light board lamps

2

. Safety belts contacts

3

. Right connection plate ( + DC )

4

. Mass ( at hand brake attachment )

As it can be seen from this diagram, when the ignition contact is on, the warning light (1) shall

be lighted if the safety belt is not fasten, and after driver fasten its safety belt, the warning light
must turn  off,  confirming the correct attachment of the safety belt.

FASTEN SAFETY BELTS WARNING LIGHT

83

INSTRUMENT PANEL

83 - 9

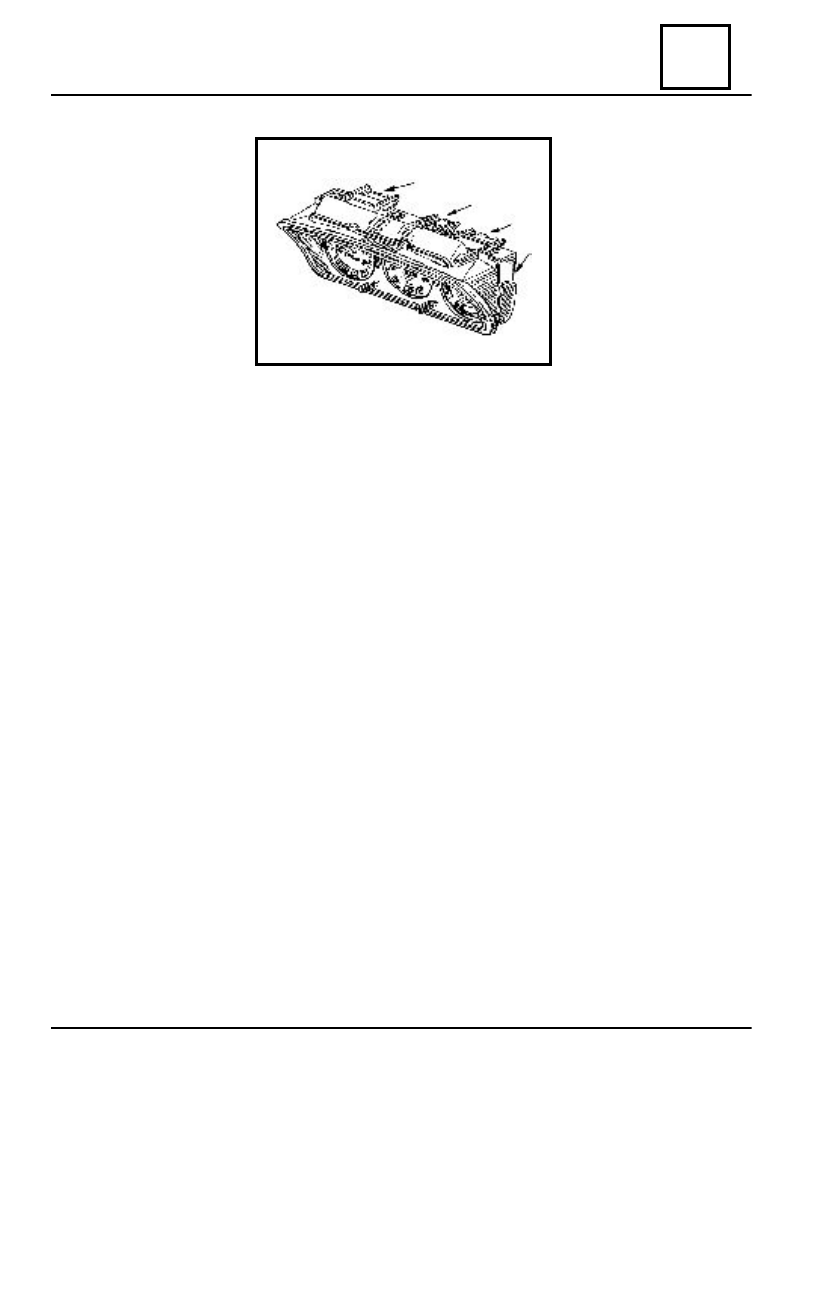

D

ISMO UNTING

Disconnect the battery.
Disconnect the speedometer cable from the dash board.
Disconnect the connectors and the speedometer cable.
Dismount the half housings of the steering wheel.
Dismount the headlight adjustment control.
Dismount the screws that attach the  instrument frame.
Release the two side attachment clips that  attach the instrument panel on the dashboard.
Take out the instruments panel.

R

EMOUNTING

Perform in reverse order the dismounting operations.

VEHICLE WITH DASHBOARD TYPE 1325 REPLACEMENT

INSTRUMENT PANEL

83

83 - 10

OIL PRESSURE WARNING LIGHT STILL ON AFTER

ENGINE STARTING

Check the oil pressure.

The pressure is not correct;  there is

a failure in the oil circuit.

The pressure is correct;

replace the oil pressure  switch.

OIL PRESURE WARNING LIGHT IS NOT ON WHEN CONTACT

SWITCH ON

Place the wire from the oil pressure switch

to the mass.

Warning light is on; replace the oil pressure

switch.

Warning light is not on.

Bulb is not burnt;check the bulb

supply wiring and repair it.

Burnt bulb; replace the bulb.

Check if the bulb is not burnt.

DIAGNOSTIC

83

INSTRUMENT PANEL

83 - 11

FUEL LEVEL INDICATOR SHOWING ALWAYS FULL

Disconnect the connection wire to the

probe.

The indicator comes back to zero;

 replace the probe.

Yes. Repair the wiring.

The indicator does not come to zero;

 Is there any mass  short-circuit of the

connection wire  to  the probe?

No. Replace the  indicator.

FUEL LEVEL INDICATOR NOT SHOWING CORRECTLY

Disconnect the connection wire to the

probe.

The indicator does not come to zero;

 check possibility of a mass short-
circuit of the connection wire to the
probe.

 There is not short-circuit;

The indicator is defect.

The indicator comes back to zero.

Place at the mass  the wire

connection to  the probe.

The indicator does not show full;
 the probe connection wire is not

connected or  broken.

The indicator is showing full;

Replace the probe.

There is a short-
circuit; Repair
the wiring.

DIAGNOSTIC
