AYUDA AL ESTACIONAMIENTO

Diagnóstico - Preliminares

87F

87F-1

187F

N

°°°°

 Vdiag: 04

Calculador:

1 conector

AYUDA AL ESTACIONAMIENTO

Diagnóstico - Preliminares

1. APLICABILIDAD DEL DOCUMENTO

Este documento presenta el diagnóstico que se puede aplicar a todos los calculadores que corresponden a las
características siguientes:

2. ELEMENTOS INDISPENSABLES PARA EL DIAGNÓSTICO

Tipo de documentación

Métodos de diagnóstico (el presente documento):
– Diagnóstico asistido (integrado con el útil de diagnóstico), Dialogys.

Esquemas Eléctricos:
– Visu-Schéma (CD Rom), papel.

Tipo útiles de diagnóstico

– CLIP

Tipo de utillaje indispensable

3. RECUERDEN

Método

Para diagnosticar los calculadores del vehículo, poner el contacto en modo diagnóstico (+ después de contacto
forzado).
– tarjeta del vehículo en el receptor de tarjetas,
– conectar el útil de diagnóstico y efectuar las operaciones deseadas.

Para el corte del + después de contacto, proceder como sigue:
– desconectar el útil de diagnóstico,
– retirar la tarjeta del receptor de tarjetas.

Vehículo: VELSATIS
Función concernida: Ayuda al estacionamiento

Función concernida: Ayuda al estacionamiento
N

°

 de Vdiag: 04

Utillaje especializado indispensable

Multímetro

Ele. 1681

Bornier universal

AAP 73

AYUDA AL ESTACIONAMIENTO

Diagnóstico - Preliminares

87F

87F-2

N

°°°°

 Vdiag: 04

Calculador:

1 conector

Fallos

Los fallos se declaran presentes o se declaran memorizados (aparecidos según un contexto determinado y que han
desaparecido desde entonces o siempre presentes pero no diagnosticados según el contexto actual).

El estado presente o memorizado de los fallos debe tenerse en cuenta al preparar el útil de diagnóstico tras la
puesta del + después de contacto (sin acción en los elementos del sistema).

Para un fallo presente, aplicar el método indicado en la parte interpretación de los fallos.

Para un fallo memorizado, anotar los fallos visualizados y aplicar la parte Consignas.

Si el fallo se confirma aplicando las consignas, la avería está presente. Tratar el fallo.

Si el fallo no se confirma, verificar:

– las líneas eléctricas que corresponden al fallo,
– los conectores de estas líneas (oxidación, terminales doblados, etc.),
– la resistencia del elemento detectado defectuoso,
– la higiene de los cables (aislante derretido o cortado, rozamientos).

Control de conformidad

El control de conformidad tiene por objetivo verificar los datos que no generan fallo en el útil de diagnóstico cuando
no son coherentes. Esta etapa permite por consiguiente:

– diagnosticar las averías que no visualicen los fallos que pueden corresponder a una queja de cliente,
– verificar el correcto funcionamiento del sistema y asegurarse de que una avería no corre el riesgo de

aparecer de nuevo tras la reparación.

En este capítulo figura un diagnóstico de los estados y de los parámetros, en las condiciones de su control.

Si un estado no funciona normalmente o si un parámetro está fuera de tolerancia, consultar la página de
diagnóstico correspondiente.

Efectos cliente - Árbol de localización de averías

Si el control con el útil de diagnóstico es correcto pero sigue persistiendo la queja del cliente, tratar el problema por
efectos cliente.

En la página siguiente y en forma de logigrama se encuentra disponible un resumen del

método global que hay que seguir

AAP 73

AYUDA AL ESTACIONAMIENTO

Diagnóstico - Preliminares

87F

87F-3

N

°°°°

 Vdiag: 04

Calculador:

1 conector

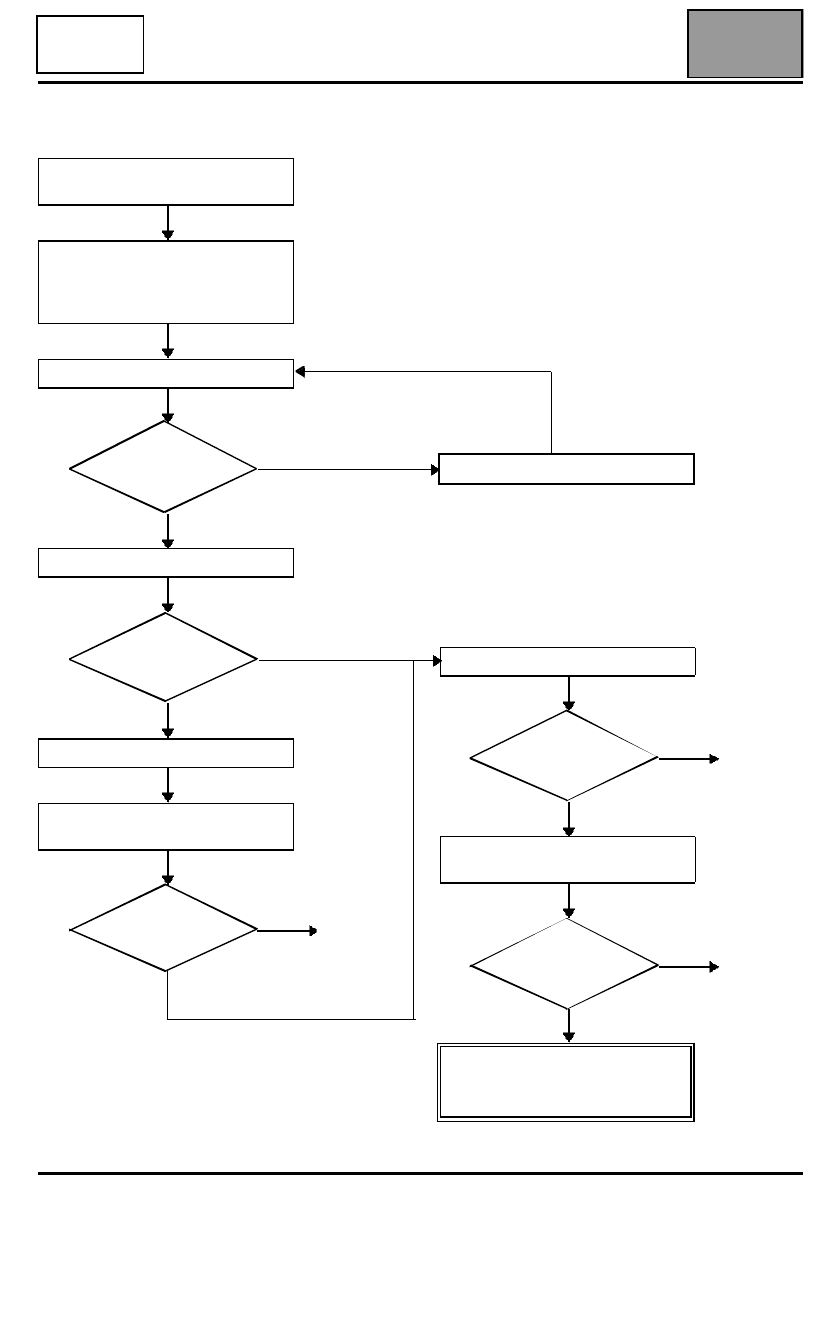

4. SECUENCIA DEL DIAGNÓSTICO

Realizar un prediagnóstico del

sistema

Imprimir la ficha de diagnóstico del

sistema (disponible en CLIP y en el

Manual de Reparación o Nota

Técnica)

Conectar el CLIP

no

¿Diálogo con

calculador?

sí

Lectura de los fallos

no



Existencia de

fallos

sí

Tratamiento de los fallos presentes

Tratamiento de los fallos

memorizados

no



El síntoma

persiste

Avería

resuelta

sí

Consultar el ALP n

°

 1

Control de conformidad

no



El síntoma

persiste

Avería

resuelta

Utilizar los ALP (Árboles de

localización de averías)

no



El síntoma

persiste

Avería

resuelta

Contactar con el teléfono

técnico con la ficha de

diagnóstico cumplimentada

AAP 73

AYUDA AL ESTACIONAMIENTO

Diagnóstico - Preliminares

87F

87F-4

N

°°°°

 Vdiag: 04

Calculador:

1 conector

4. SECUENCIA DEL DIAGNÓSTICO (continuación)

Control de los cableados

Dificultades de diagnóstico
La desconexión de los conectores y/o la manipulación del cableado puede suprimir, momentáneamente, el origen
de un fallo.
Las medidas eléctricas de tensiones, de resistencia y de aislamientos son generalmente correctas, sobre todo
cuando el fallo no está presente en el momento de realizar el análisis (fallo memorizado).

Control visual
Buscar agresiones, bajo el capot del motor y en el habitáculo.
Realizar un control minucioso de las protecciones, aislantes y del correcto recorrido de los cableados.
Buscar señales de oxidación.

Control táctil
Durante la manipulación de los cableados, emplear el útil de diagnóstico para detectar un cambio de estado de los
fallos, de "memorizado" hacia "presente".
Asegurarse de que los conectores estén correctamente bloqueados.
Ejercer leves presiones en los conectores.
Doblar el cableado.
Si se produce un cambio de estado, tratar de localizar el origen del incidente.

Examen de cada elemento
Desconectar los conectores y controlar el aspecto de los clips y de las lengüetas así como su engastado (ausencia
de engastado en la parte aislante).
Verificar que los clips y las lengüetas estén bien bloqueados en los alvéolos.
Asegurarse de que no haya retraimiento de clips o de lengüetas al realizar la conexión.
Controlar la presión de contacto de los clips utilizando una lengüeta del modelo apropiado.

Control de resistencia
Controlar la continuidad de las líneas completas y después sección por sección.
Buscar un cortocircuito a masa, al + 12 V o con otro cable.

Si se detecta un fallo, realizar la reparación o la sustitución del cableado.
