Guarnecidos

 y Tapicería

Sumario

Páginas

70A

71A

72A

73A

74A

GENERALIDADES

Seguridad

    70A-1

GUARNECIDO INTERIOR DE
CARROCERÍA

Guarnecido del montante
de parabrisas

    71A-1

Guarnecido inferior de pie medio

    71A-2

Guarnecido superior de pie medio

    71A-3

Guarnecido de peldaño trasero

    71A-4

Guarnecido de peldaño delantero

    71A-5

Guarnecido superior de peldaño
trasero

    71A-6

Guarnecido de custodia

    71A-7

Guarnecido del faldón trasero

    71A-8

Guarnecido del paso de rueda

    71A-9

Guarnecido del techo

  71A-10

GUARNECIDO DE ABRIENTES
LATERALES

Guarnecido de la puerta delantera

    72A-1

Guarnecido de la puerta trasera

    72A-4

Embellecedores interiores de
encuadramiento de la puerta
delantera

    72A-7

Embellecedores interiores de
encuadramiento de la puerta trasera    72A-8

GUARNECIDO DE ABRIENTES NO
LATERALES

Guarnecido de capot

    73A-1

Guarnecido del portón

    73A-2

BANDEJAS Y PLAYA TRASERA

Bandeja trasera

    74A-1

Páginas

75A

76A

77A

78A

79A

ARMADURAS Y DESLIZADERAS
DE ASIENTO DELANTERO

Asiento completo

    75A-1

Deslizaderas del asiento

    75A-3

Motores del asiento

    75A-5

ARMADURAS Y DESLIZADERAS
DE ASIENTO TRASERO

Asiento completo 1/3 - 2/3

    76A-1

Respaldo completo 1/3 - 2/3

    76A-2

GUARNECIDO DE ASIENTOS
DELANTEROS

Guarnecido del respaldo

    77A-1

Guarnecido del cojín

    77A-4

GUARNECIDO DE ASIENTOS
TRASEROS

Guarniciones de asientos

    78A-1

Guarnecido del respaldo

    78A-3

ACCESORIOS DE ASIENTOS

Guarnecidos inferiores del asiento
delantero

  79A-1

Bloqueo del respaldo trasero

    79A-3

Cajetín portaobjetos del asiento
delantero

   79A-4

A

B
C
D
E
F

G
H
I
J

A
B
C

D

A
B

A

A
B
C

A
B

A
B

A
B

A

B
C

GENERALIDADES

Seguridad

70A

70A-1

170A

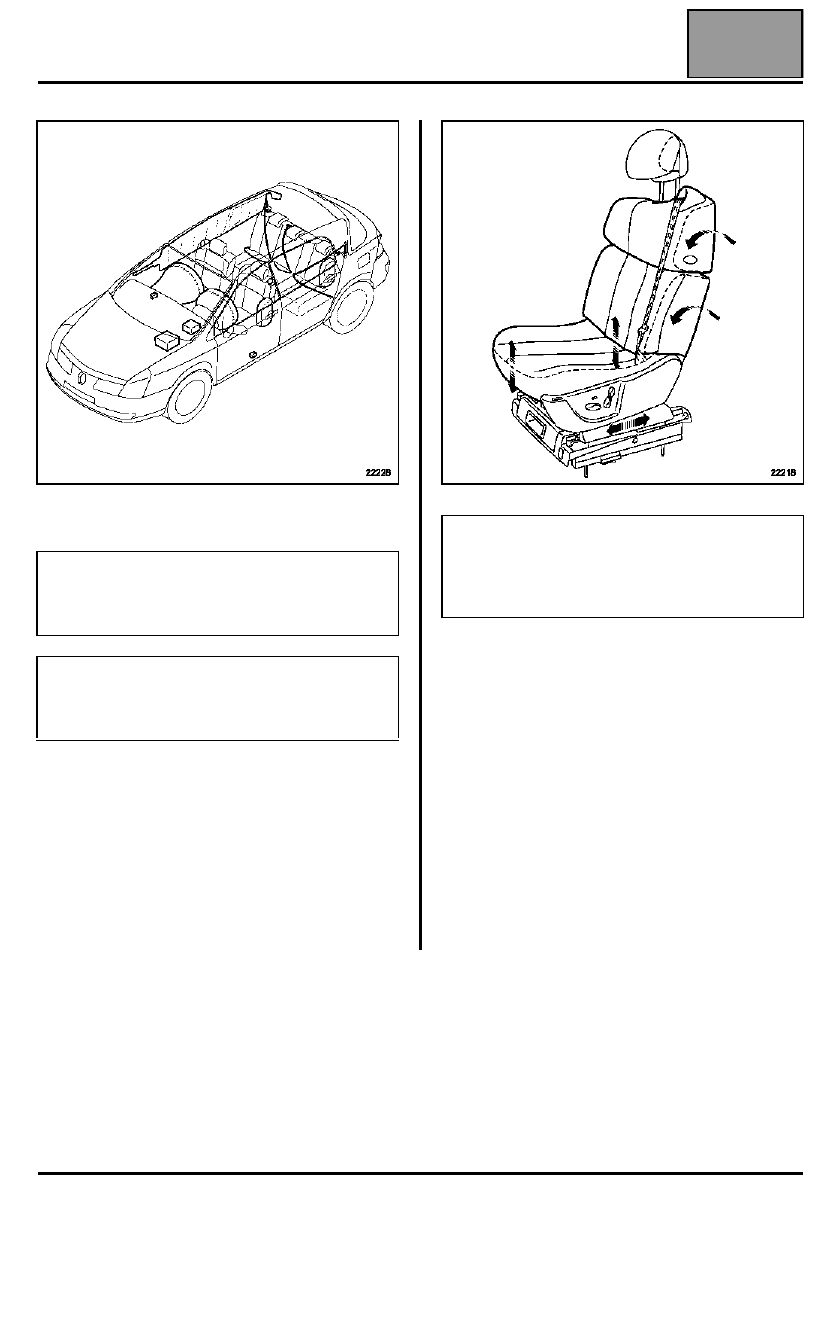

GENERALIDADES

Seguridad

COJÍN AIRBAG Y PRETENSORES

INFORMACIÓN: para más detalle, consultar el
capítulo 8.

PANTALLAS TÉRMICAS

Es imperativo volver a colocarlas, tanto en mecánica
como en carrocería.

PARES DE APRIETE

Es imperativo respetar los pares de apriete indicados.

UTILLAJES Y  PRODUCTOS

Leer atentamente las precauciones de empleo de los
útiles y productos utilizados y respetar las consignas
de seguridad utilizando los equipos apropiados
(guantes, mascarilla etc.).

IMPORTANTE: todas las intervenciones en los
sistemas de los AIRBAG y de los pretensores deben
ser efectuadas por personal cualificado que haya
recibido formación.

ATENCIÓN: está prohibido manipular los sistemas
pirotécnicos (pretensores o airbags) cerca de una
fuente de calor o de una llama, hay riesgo de que se
activen.

IMPORTANTE: antes de extraer un asiento,
bloquear la caja electrónica mediante el útil de
diagnóstico. Al activarse esta función, todas las
líneas de ignición están inhibidas y el testigo del
airbag en el cuadro de instrumentos se enciende.

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del montante de parabrisas

71A

A

71A-1

171A

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del montante de parabrisas

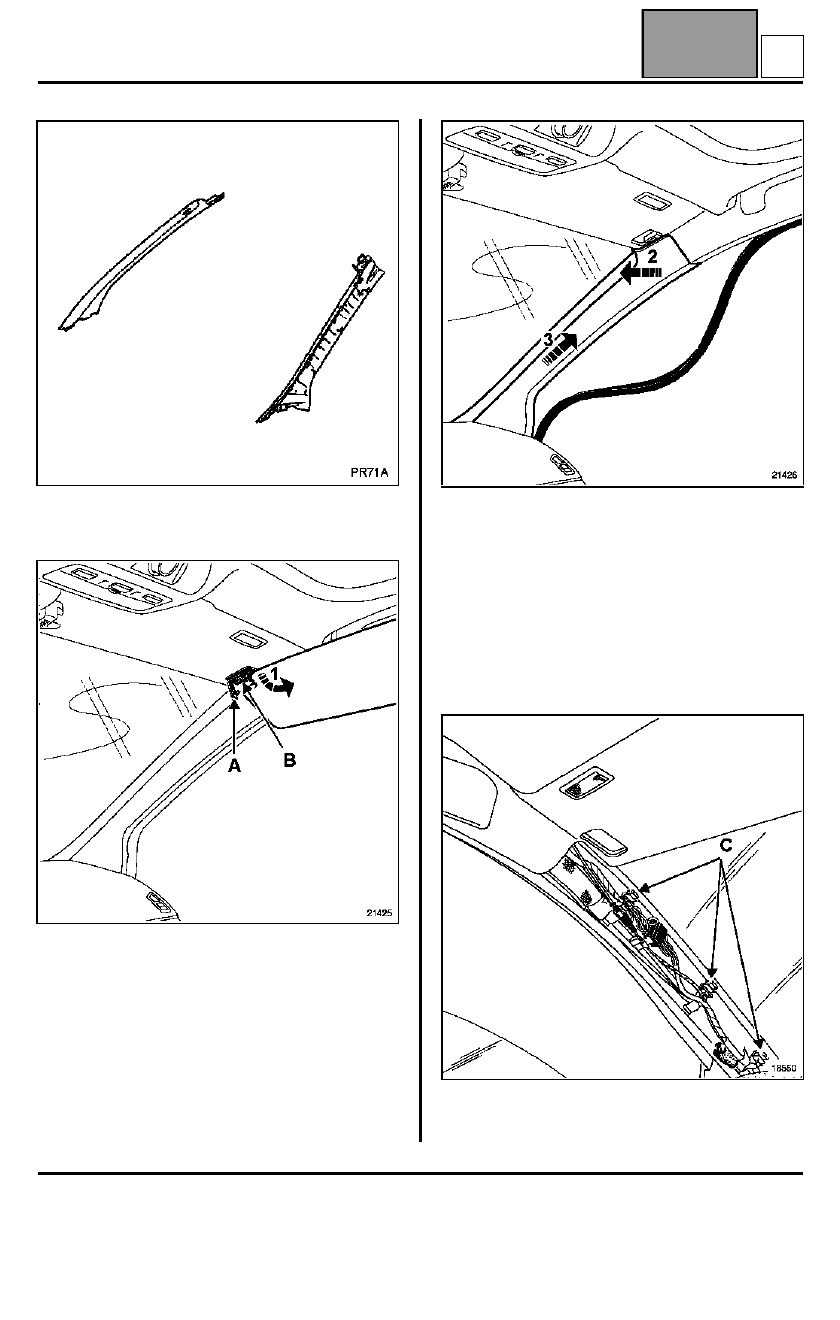

EXTRACCIÓN

Posicionar el quitasol hacia la entrada de la puer ta.

Soltar:
– el cubre-fijación (A),
– el clip (B).

Abatir el quitasol hacia el parabrisas.

Extraer el quitasol (1).

Sacar parcialmente la junta del encuadramiento de la
puerta.

Soltar el guarnecido en la parte superior (2).

Soltar el guarnecido (3) manteniendo separada la
parte superior.

REPOSICIÓN

Antes de realizar el montaje, verificar el correcto
estado de las grapas (C).

A
