ABRIENTES LATERALES

Puerta lateral trasera

47A

47A-9

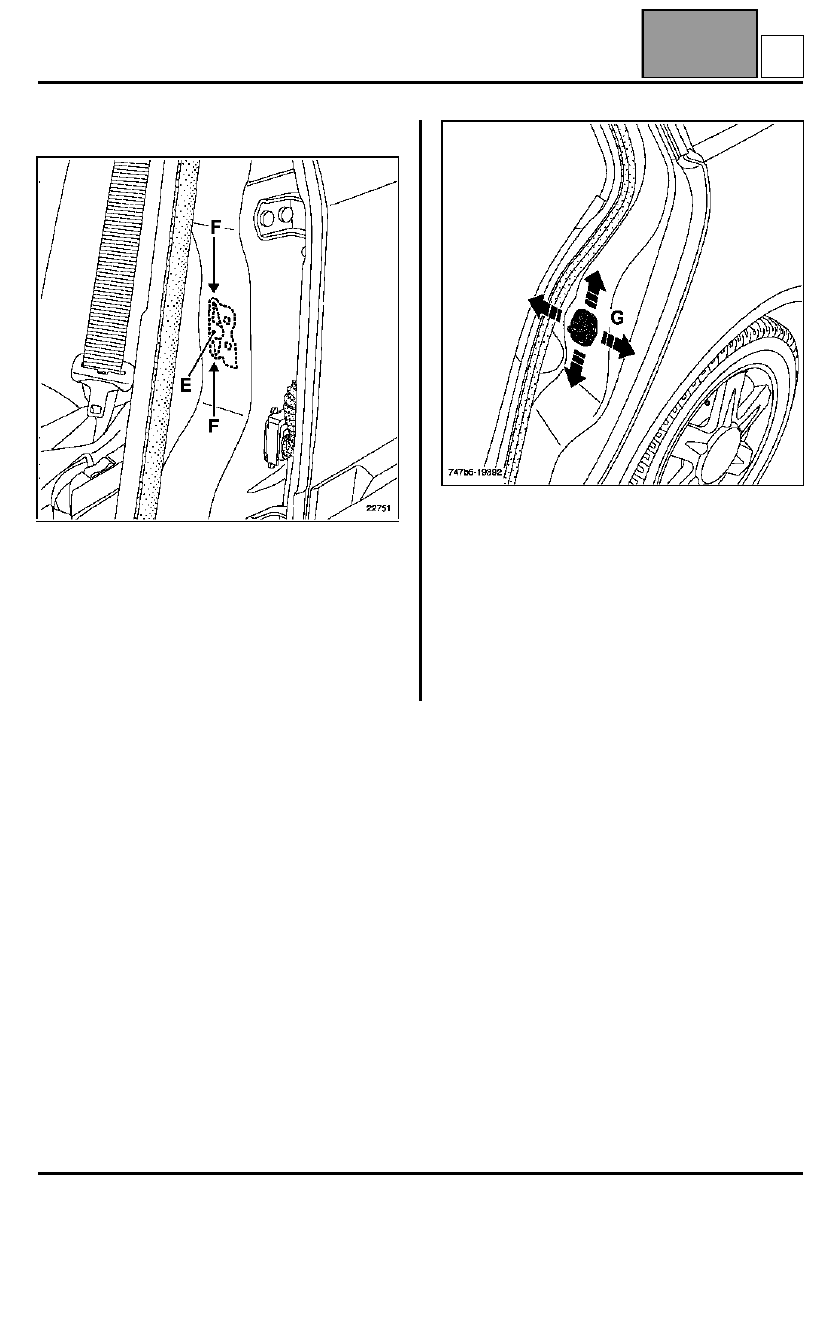

Particularidad de la placa del resbalón

La placa del resbalón viene soldada por un punto en
(E) sobre el refuerzo en el interior del pie medio.

Para las operaciones de reglaje, es necesario
deformar las partes fusibles (F) de la placa.

Esta operación sólo puede hacerse ejerciendo una
fuerza relativamente importante en el resbalón
(mediante un martillo por ejemplo).

Esta operación consiste en reglar el enrasado trasero
de la puerta, el talonamiento y la dureza de cierre.

Para ello, aflojar los tornillos (G) y actuar sobre el
resbalón siguiendo el sentido de las flechas.

Verificar el reglaje y apretar la puerta en posición.

C

ABRIENTES LATERALES

Panel de puerta lateral trasera

47A

47A-10

Panel de puerta lateral trasera

La sustitución de esta pieza es una operación de base
para una colisión lateral.

Las informaciones que conciernen a las piezas
complementarias o de desvestido serán tratadas en
sus capítulos respectivos.

Es un elemento de estructura desmontable de
aluminio.

Para la reparación del aluminio consultar la nota
técnica 527A.

RECUERDEN:
Utilizar sólo útiles, discos abrasivos, abrasivos,
reservados a la reparación del aluminio, con el fin
de evitar toda contaminación por partículas de
acero, lo que provocaría una corrosión galvánica.
Los sistemas de captación y de filtración deberán
ser específicos para el aluminio y no ser nunca
contaminados, ni siquiera en cantidades
pequeñas, por polvo de acero.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada ensamblada con:
Refuerzo superior
Tensor de panel
Amortiguantes
Refuerzo del mando de apertura
Remaches
Masilla preformada

PIEZAS CONCERNIDAS (espesor en mm):

1 Panel de puerta

1,1

2 Cajón de la puerta

1,2

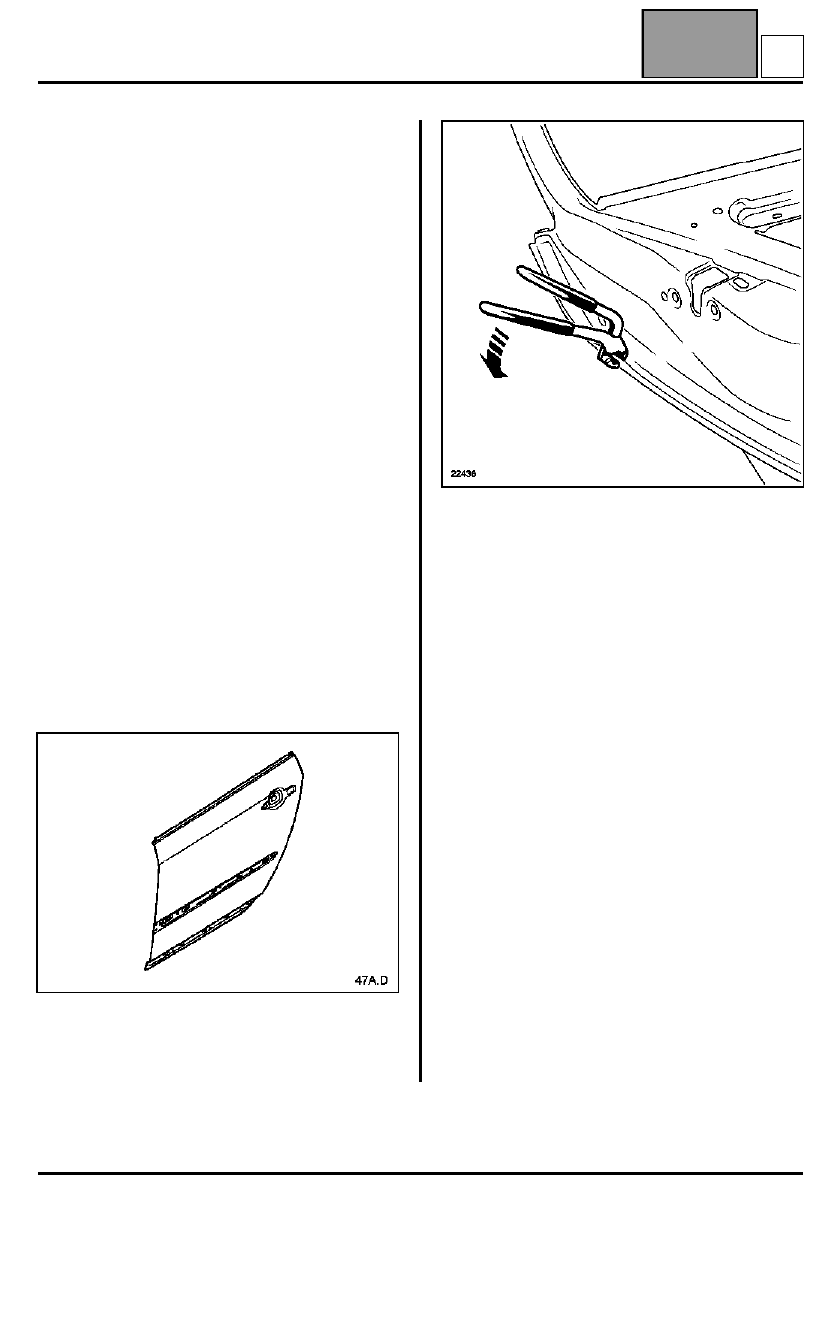

IMPORTANTE: la extracción del panel de puerta debe
ser efectuada únicamente utilizando la pinza para
desengastar específica referencia: CAR. 1657.

Se prohíbe utilizar la lijadora de discos en
ausencia de sistemas de captación y de filtración
específicos para el aluminio.

D

ABRIENTES LATERALES

Panel de puerta lateral trasera

47A

47A-11







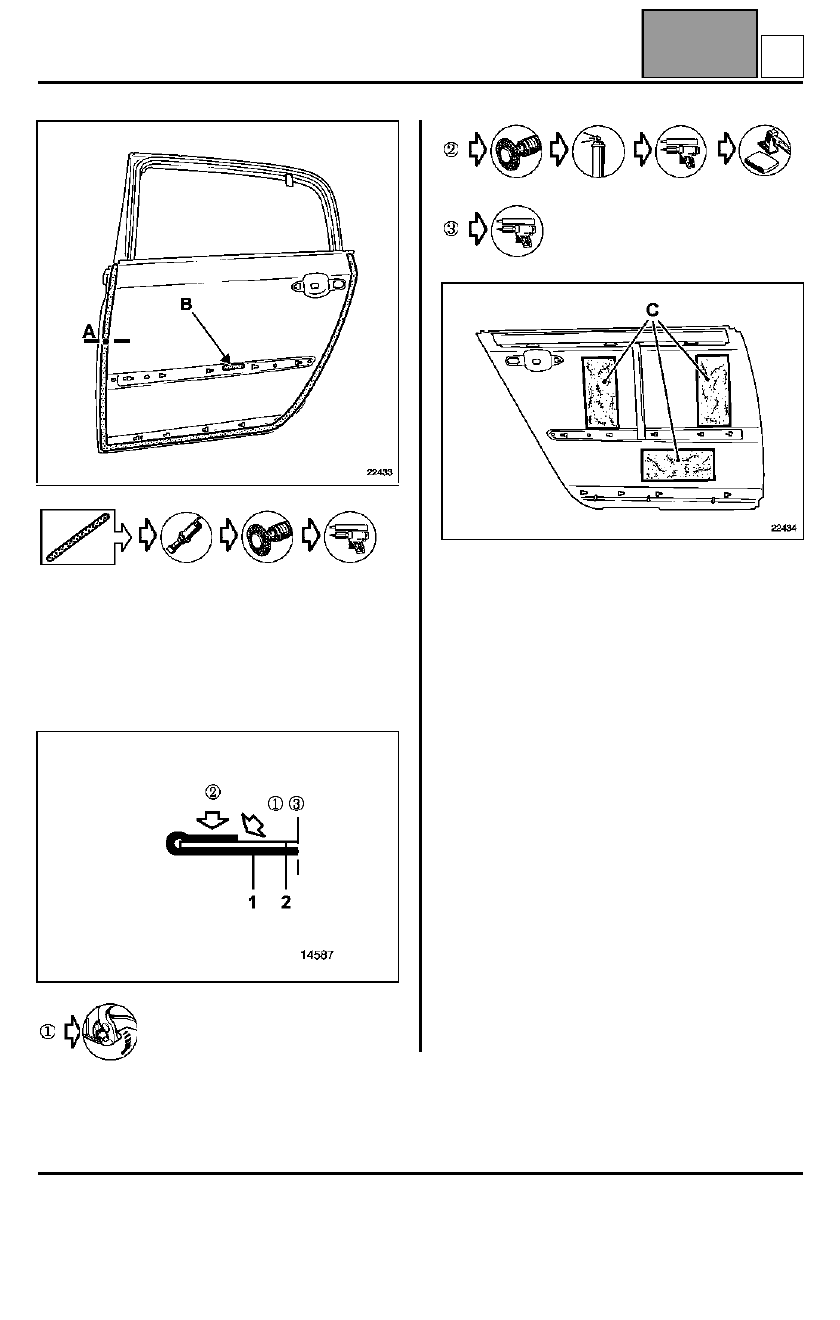

NOTA: es necesario utilizar una cola de estructura
bicomponente específica para el aluminio en la
periferia (zona de engastado),
referencia: 77 11 219 885.

Para la zona (B), utilizar una cola de calado tipo
MJPro (referencia: 77 11 172 376).













ATENCIÓN: asegurarse de la presencia de los
insonorizantes de panel (C).

En caso de que el enderezado del panel requiera la
extracción, incluso parcial, de uno o de varios
insonorizantes, éstos se deberán sustituir
sistemáticamente.

Para información, las dimensiones de las placas (C)
son: 130 x 300 mm.

D

ABRIENTES LATERALES

Tapa de carburante

47A

47A-12

Tapa de carburante

La sustitución de esta pieza es una operación de base
para una colisión lateral trasera.

En el método descrito a continuación encontrarán sólo
las descripciones de las uniones específicas a la pieza
concernida.

Las informaciones que conciernen a las piezas
complementarias o de desvestido serán tratadas en
sus capítulos respectivos (ver índice).

Se trata de un elemento de material plástico
desmontable.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola (con aparejo previo).

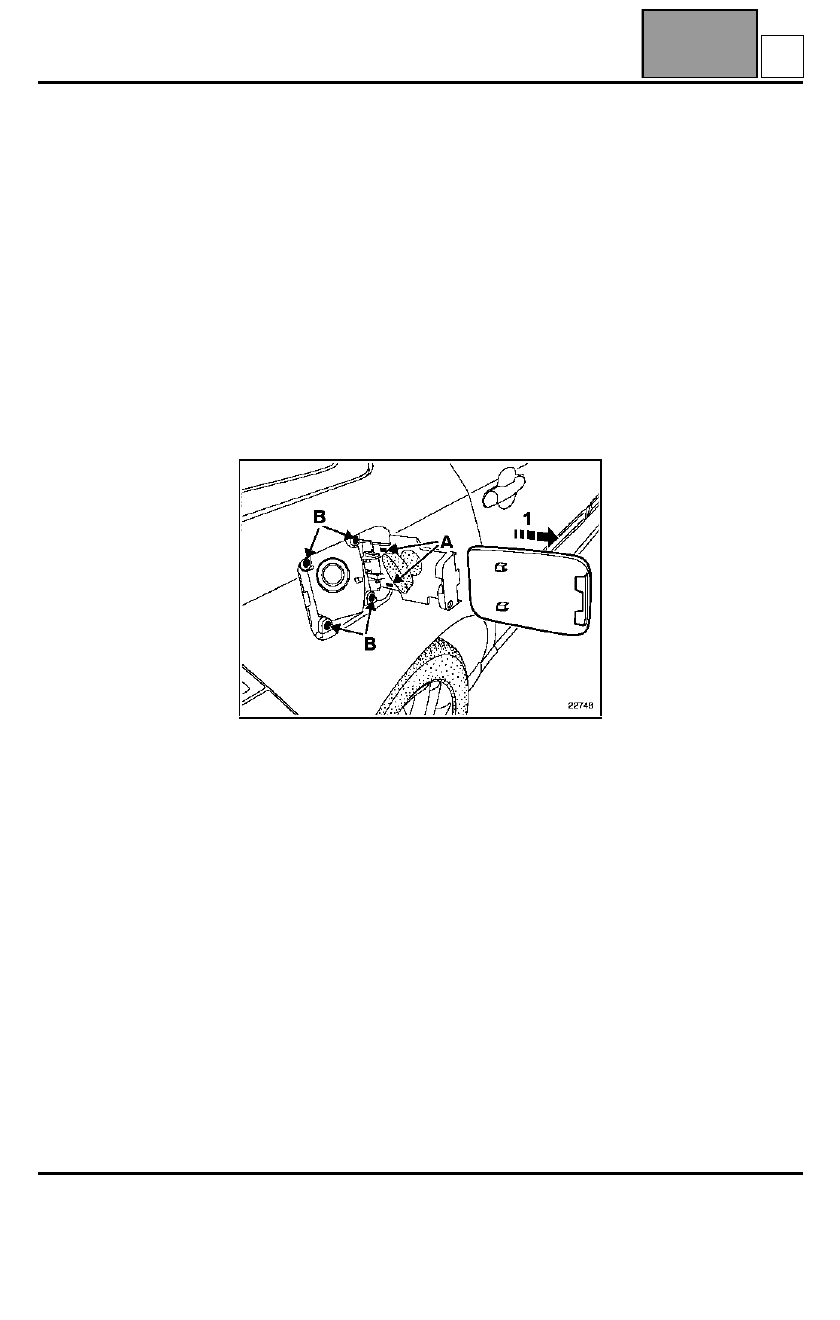

EXTRACCIÓN

Ejercer una presión con los dedos para sacar los dos
clips (A).

Tirar de la tapa hacia el exterior (flecha 1).

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

NOTA: el reglaje de los juegos de aspectos se efectúa
por los tornillos (B) de la boca.

REPARACIÓN

La tapa es de NORYL GTX, para la gama pintura,
consultar la nota técnica 473A.
