RADIO

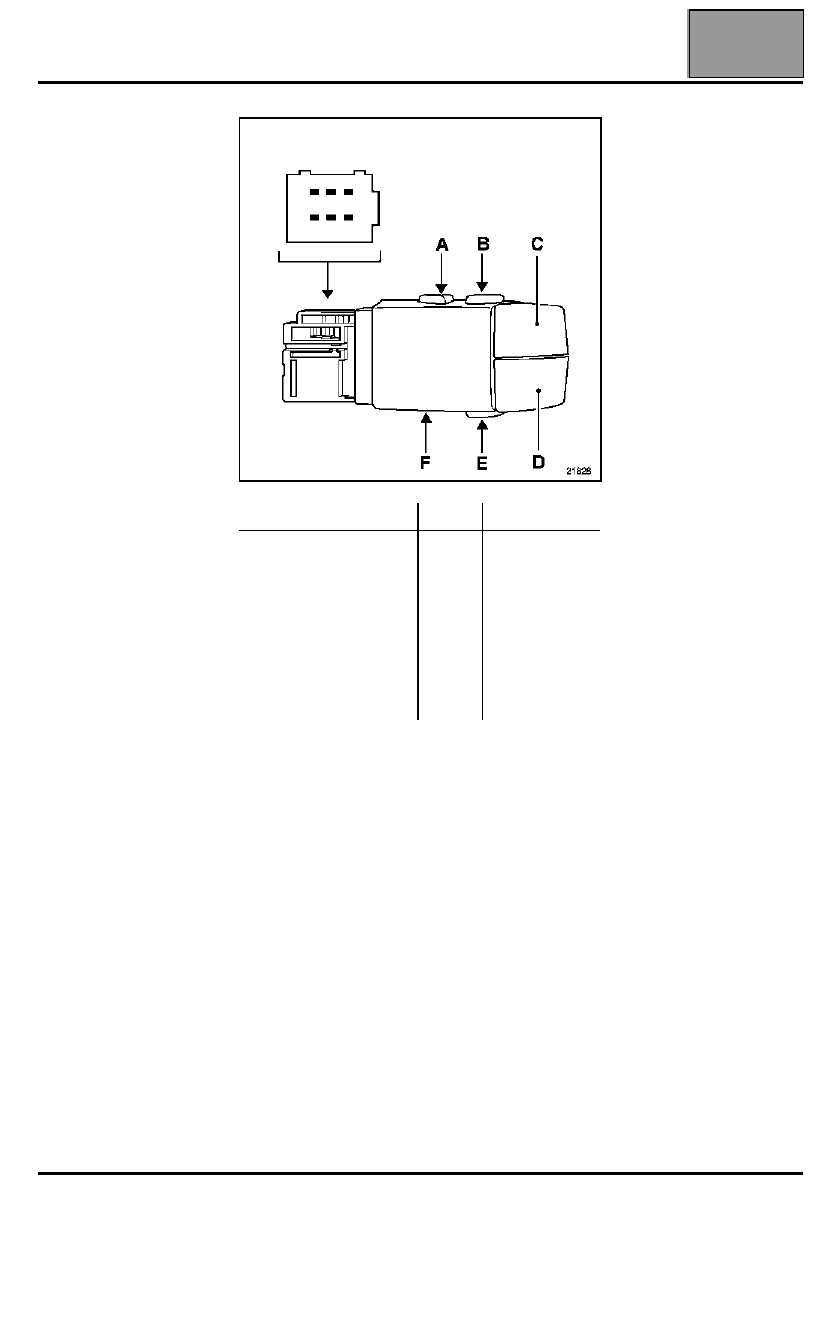

Mando en el volante

86A

ACCIÓN

VÍA

RESISTENCIA

Botón parte inferior (E)
Volumen menos (D)
Volumen más (C)
Botón parte superior
derecha (B)
Botón parte superior
izquierda (A)
Moleta (F) (1

er

 diente)

Moleta (F) (2

o

 diente)

Moleta (F) (3

er

 diente)

A3/B1
B3/B1
A1/B1
A3/B2

B3/B2

A3/A2
B3/A2
A1/A2

28

Ω

0,5

Ω

0,5

Ω

28

Ω

28

Ω

0,5

Ω

0,5

Ω

0,5

Ω

Edición 3

86A-38

RADIO

Antena

86A

Antena

Los vehículos están equipados de una antena
específica para la recepción de la radio situada en el
portón trasero.

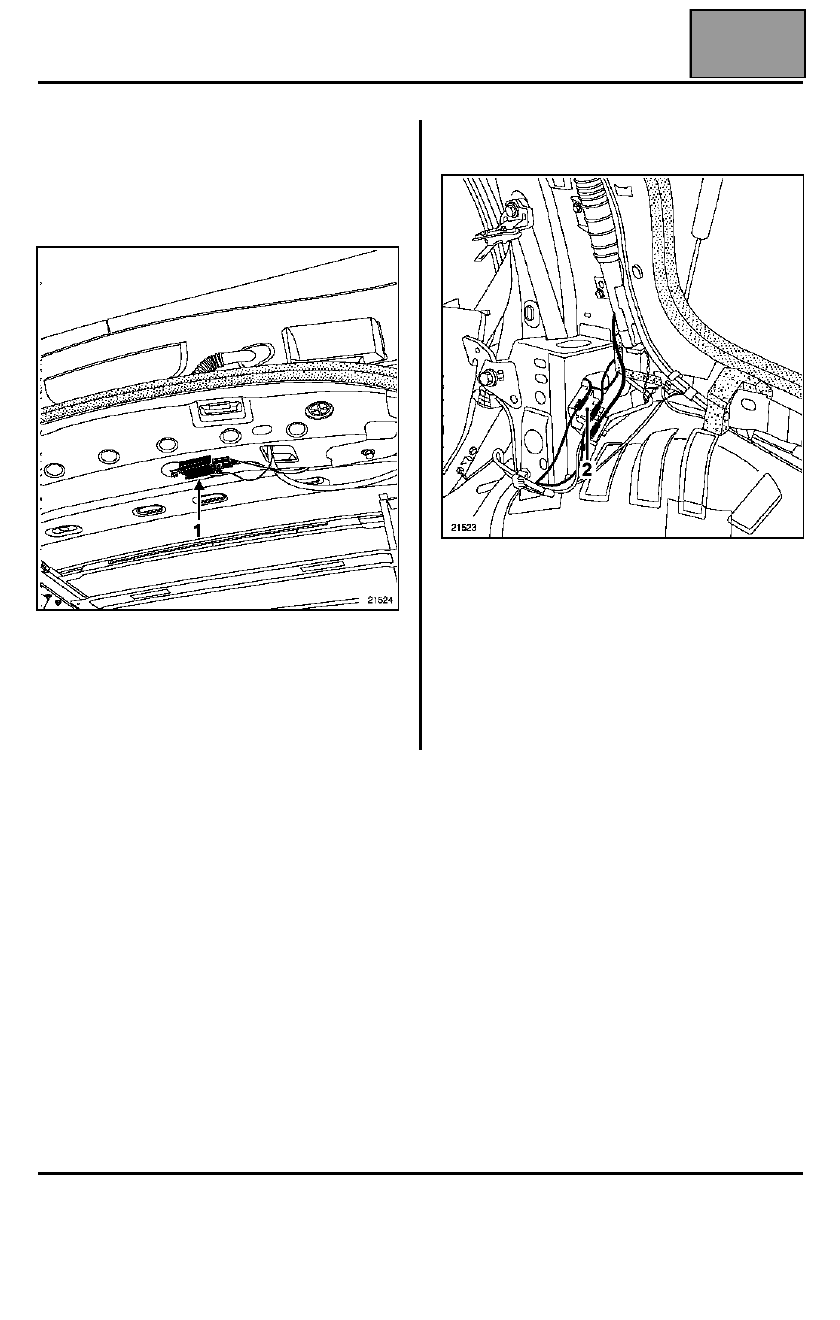

Un amplificador (1) está fijado en el techo, detrás del
guarnecido.

El amplificador es alimentado:
– por la radio para los vehículos sin ayuda a la

navegación,

– por la Unidad Central de Comunicación para los

vehículos equipados de ayuda a la navegación.
Consultar el capítulo 83C "Ayuda a la
navegación".

El cable de antena va empalmado sobre la placa de
corte (2).

NOTA: cuando el vehículo está equipado con el
sistema de ayuda a la navegación, la antena de la
radio va empalmada a la Unidad Central de
Comunicación, y después va de la Unidad Central de
Comunicación a la radio. Consultar el capítulo 83C
"Ayuda a la navegación".

Edición 3

86A-39

RADIO

Altavoces

86A

Altavoces

Los vehículos están equipados con:

●

tweeters delanteros en el tablero de bordo,

●

altavoces en las puertas delanteras,

●

tweeters y altavoces en las puertas traseras.

IMPORTANTE: la extracción de los altavoces situados
en las puertas requiere la extracción de los
guarnecidos de puertas. (Consultar el capítulo
carrocería).

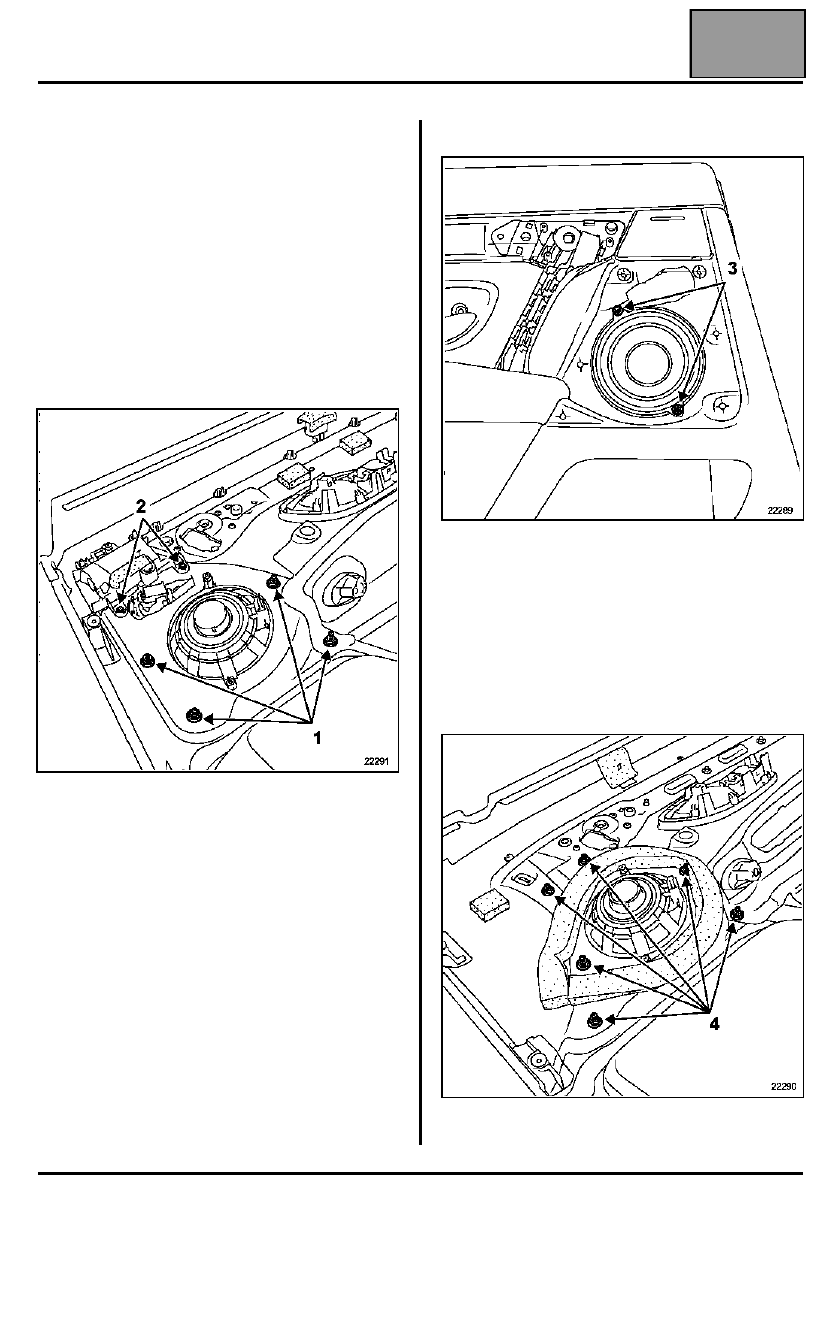

Particularidades de los altavoces traseros

Extraer:
– la rejilla del altavoz por las tuercas (1),
– los tornillos del soporte del cenicero (2),

– los tornillos (3) de fijación del altavoz.

Durante la reposición, apretar moderadamente las
tuercas (1).

NOTA: el tweeter va clipsado en la rejilla.

Particularidades de los altavoces delanteros

Extraer:
– la rejilla del altavoz por las tuercas (4),
– los tornillos de fijación del altavoz.

Durante la reposición, apretar moderadamente las
tuercas (4).

Edición 3

86A-40

CAJETÍN DE INTERCONEXIÓN

Unidad Central del Habitáculo

87B

87B-1

187B

CAJETÍN DE INTERCONEXIÓN

Unidad Central del Habitáculo

DESCRIPCIÓN

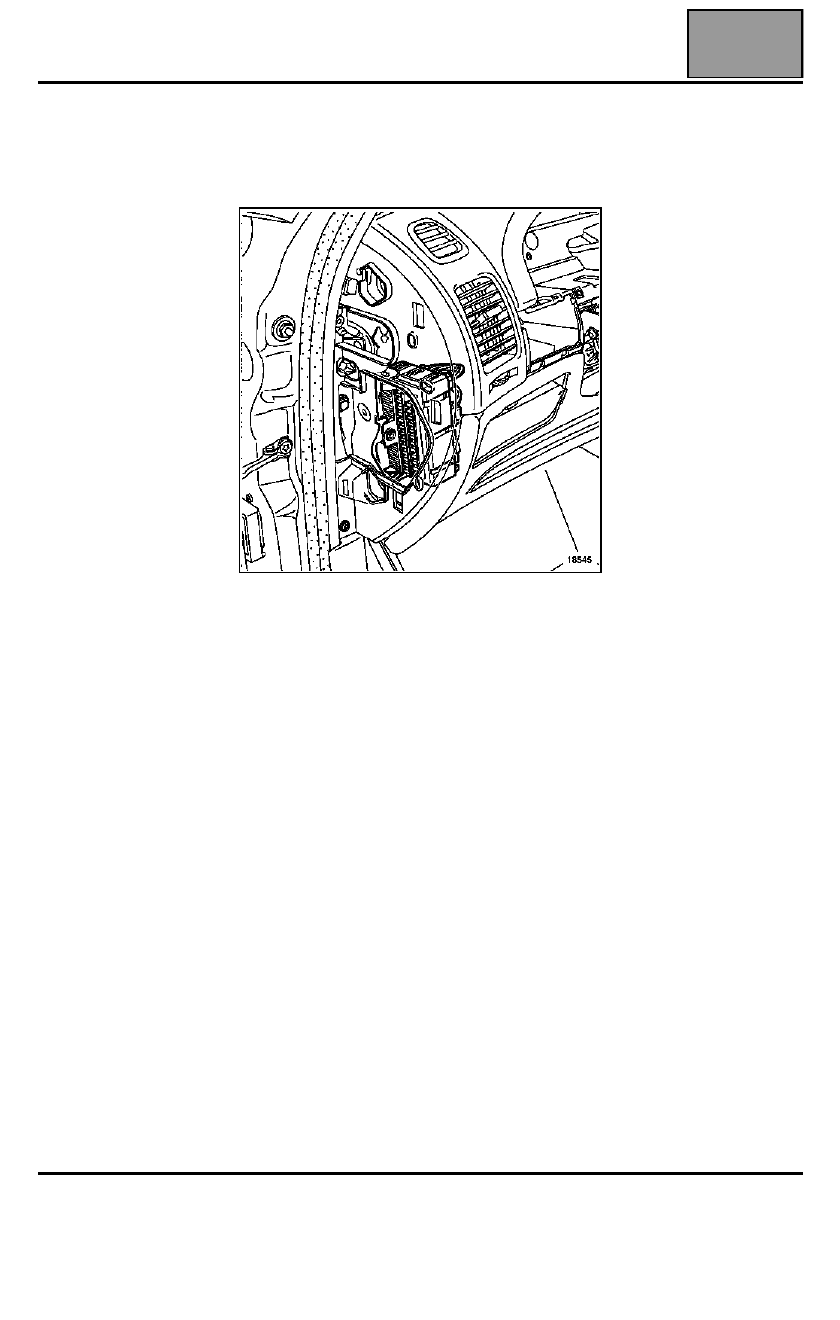

La Unidad Central del Habitáculo está situada en el
tablero de bordo, lado del conductor.

Este calculador reagrupa una gran parte de las cajas
electrónicas, incluido el descodificador del
antiarranque.
