MANDOS - SEÑALIZACIÓN

Captador de apertura de puerta

84A

84A-24

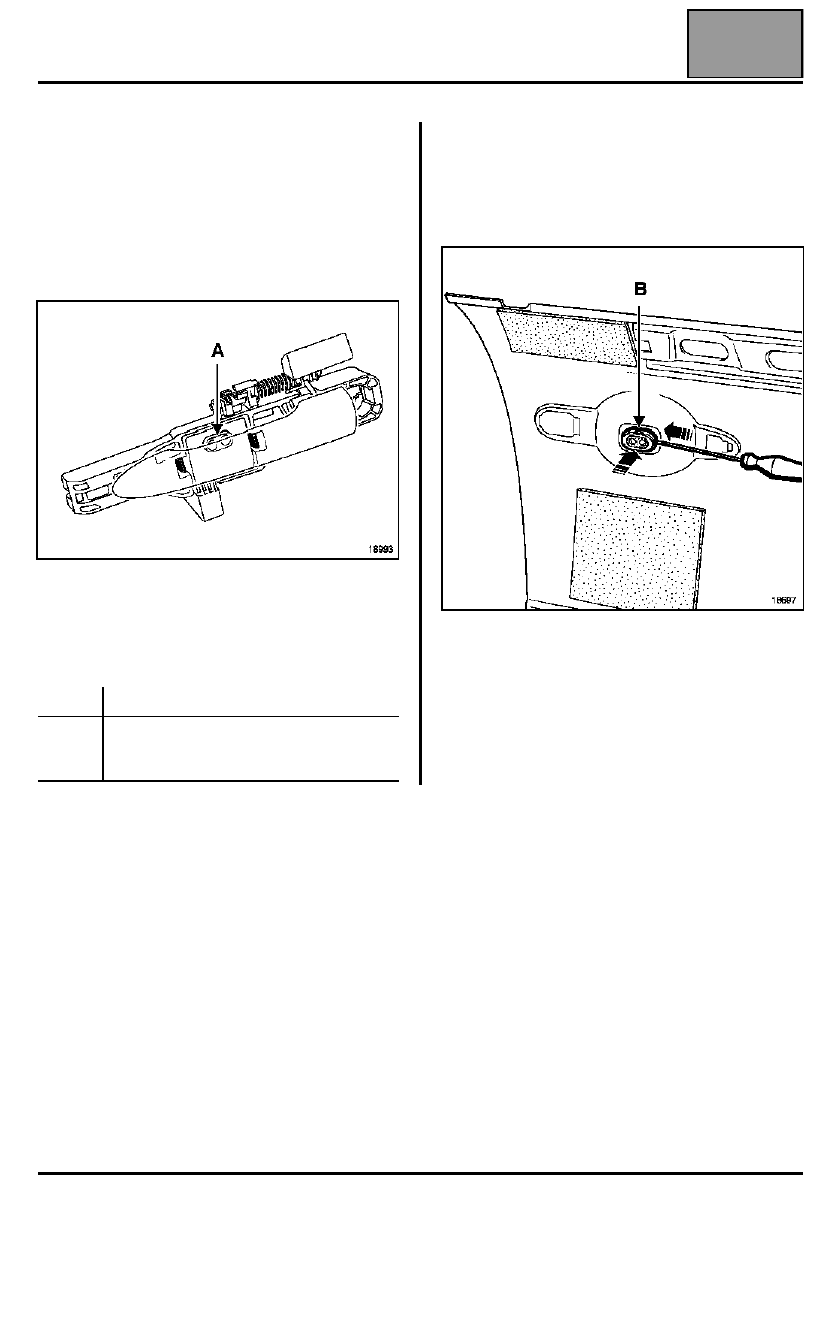

Captador de apertura de puerta

Para funcionar en modo manos libres, las
empuñaduras de las puertas deben estar equipadas
con captadores:
– de presencia (A) para detectar la mano del usuario,

acompañado de un deflector situado en la
empuñadura,

– de movimiento para ordenar la apertura cuando los

captadores de presencia ya no funcionan (tras un
largo período de inmovilización del vehículo).

NOTA: para extraer la empuñadura, consultar el
capítulo "Carrocería".

CONEXIÓN

IMPORTANTE: para detectar la mano del usuario, el
captador de presencia debe ir acompañado de una
tapa (B) translúcida y de un reflector integrado en la
empuñadura. Las fisuras o rayaduras pueden
degradar el FUNCIONAMIENTO de la apertura manos
libres.

Vía

Designación

1
2
3

Señal captador
Masa
+ Batería

Edition 2

MANDOS - SEÑALIZACIÓN

Cerraduras de puertas

84A

84A-25

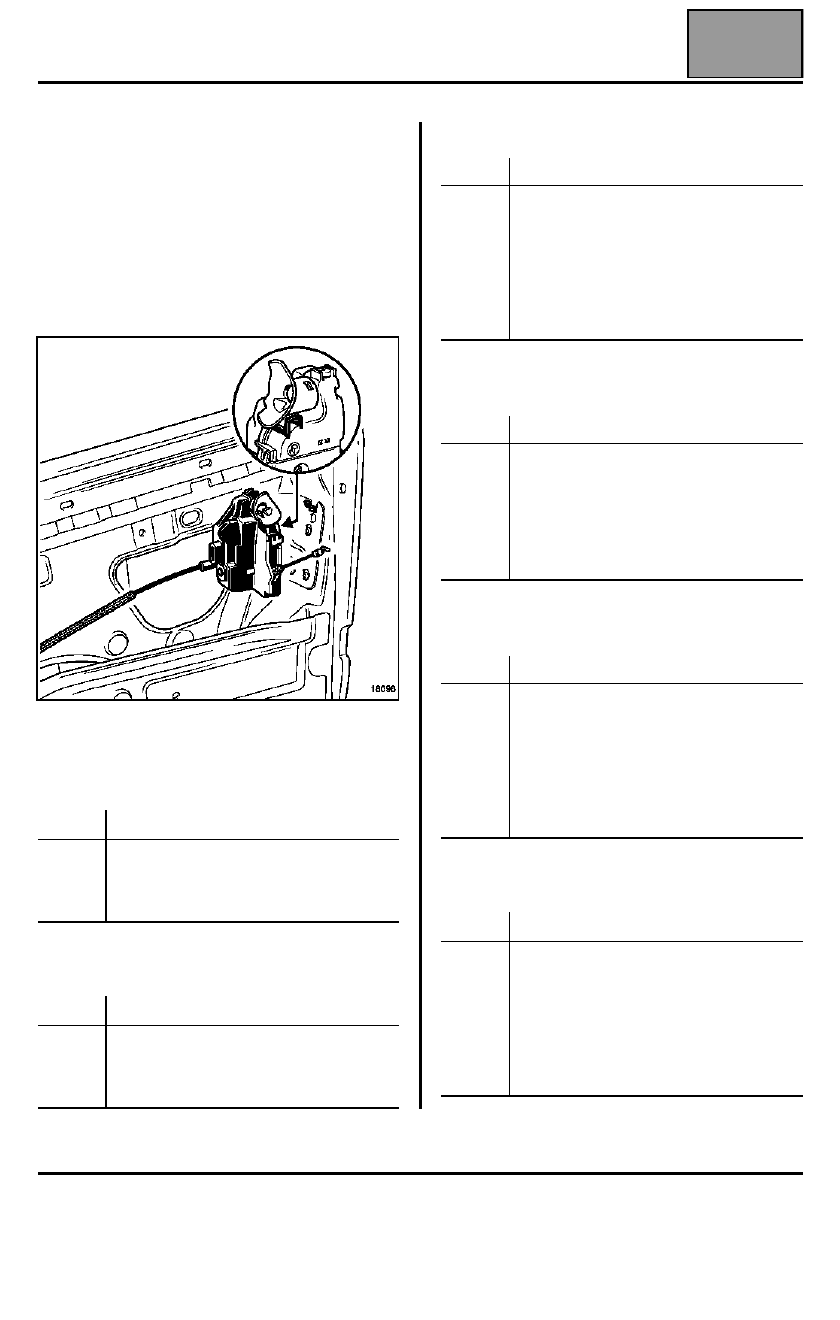

Cerraduras de puertas

Según el equipamiento del vehículo, las cerraduras de
las puertas son específicas:

●

la versión de gama baja (conector de 4 vías) está
equipada con bloqueo eléctrico y con captador de
cierre (los vehículos no están equipados con
captadores de canto de puerta).

●

la versión de gama alta (conector de 6 vías) está
equipada de la función supercondenación que
permite desactivar el FUNCIONAMIENTO de las
empuñaduras interiores. Esta función puede ser
utilizada para la seguridad eléctrica para niños.

CONEXIÓN

●

Versión de gama baja, lado izquierdo

●

Versión de gama baja, lado derecho

●

Versión de gama alta parte delantera izquierda

●

Versión de gama alta parte delantera derecha

●

Versión de gama alta parte trasera izquierda

●

Versión de gama alta parte trasera derecha

Vía

Designación

A
B

C
D

+ motor de condenación
- motor de condenación
Contactor de puerta
Contactor de puerta

Vía

Designación

A
B

C
D

Contactor de puerta
Contactor de puerta
- motor de condenación
+ motor de condenación

Vía

Designación

A
B
C
D
E

F

+ motor de condenación
- motor de condenación
Contactor de puerta
Contactor de puerta
- motor de supercondenación o seguridad
niños (puerta trasera)
+ motor de supercondenación o
seguridad niños (puerta trasera)

Vía

Designación

A

B
C
D
E
F

+ motor de supercondenación o
seguridad niños (puerta trasera)
- motor de supercondenación
Contactor de puerta
Contactor de puerta
- motor de condenación
+ motor de condenación

Vía

Designación

A
B
C

D
E

F

+ motor de condenación
- motor de condenación y seguridad niños
Contactor de puerta/contactor de
seguridad niños
Contactor de puerta
+ motor de supercondenación seguridad
niños
Contactor de seguridad niños

Vía

Designación

A
B

C
D

E
F

Contactor de seguridad niños
+ motor de supercondenación o
seguridad niños (puerta trasera)
Contactor de puerta
Contactor de puerta/contactor de
seguridad niños
- motor de condenación y seguridad niños
+ motor de condenación

Edition 2

MANDOS - SEÑALIZACIÓN

Cerradura eléctrica del portón

84A

84A-26

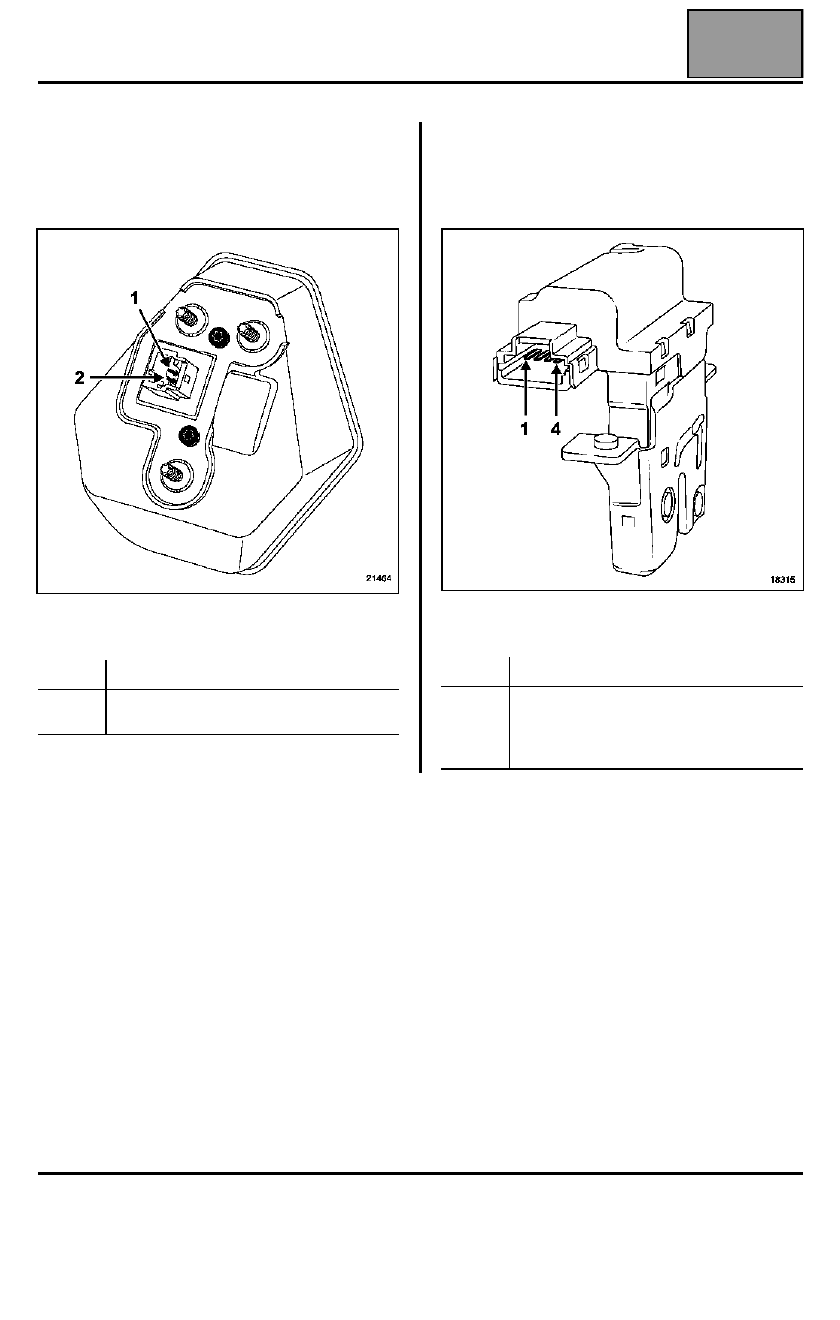

Cerradura eléctrica del portón

CONTACTOR DE PORTÓN

La extracción del mando de apertura del portón
requiere la extracción del guarnecido, consultar el
capítulo "Carrocería".

CONEXIÓN

CERRADURA DE PORTÓN

La extracción de la cerradura de portón requiere la
extracción del guarnecido, consultar el capítulo
"Carrocería".

CONEXIÓN

Vía

Designación

1
2

Unión con la vía 1 de la cerradura
Masa

Vía

Designación

1
2
3
4

- Motor (contactor de portón)
+ Motor (Unidad Central del Habitáculo)
Señal de apertura
Masa

Edition 2

MANDOS - SEÑALIZACIÓN

Resbalón eléctrico de portón

84A

84A-27

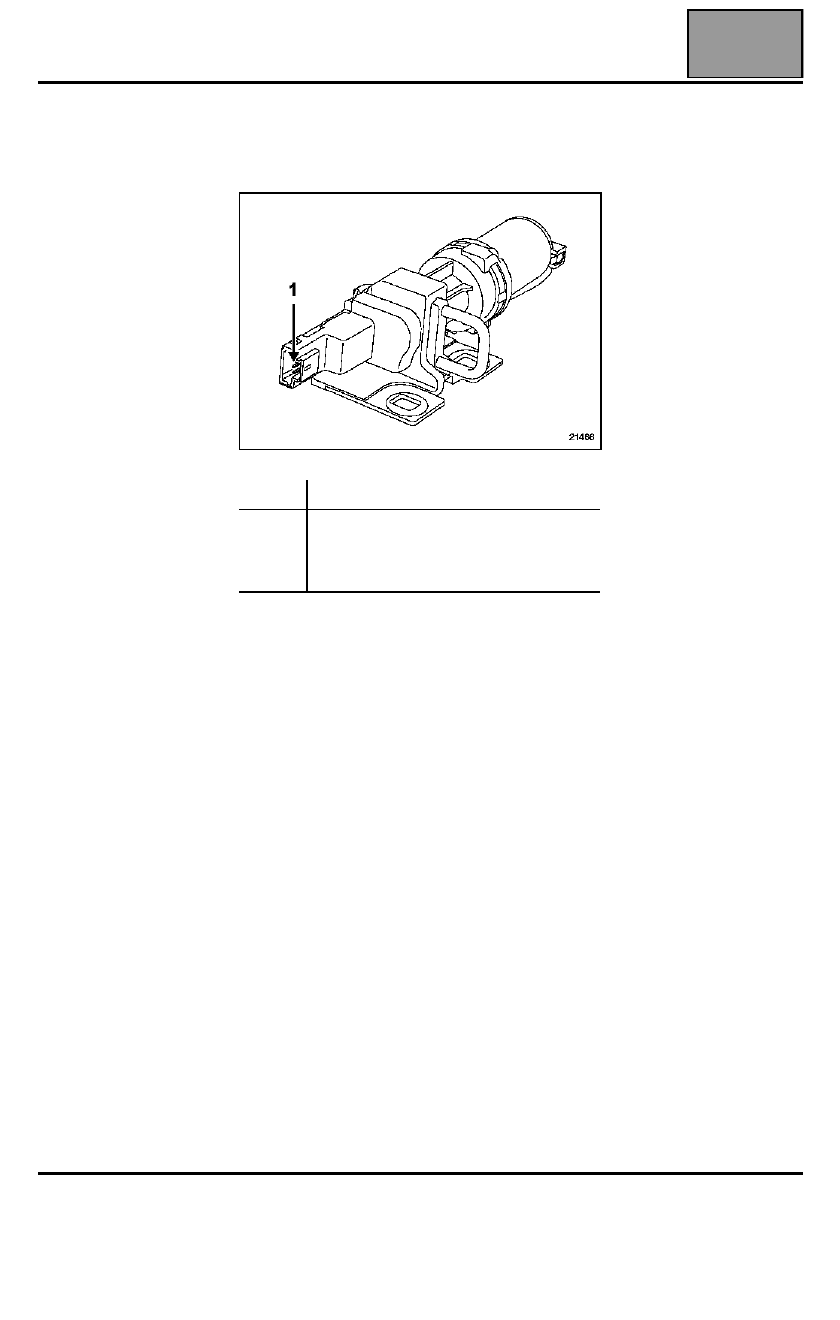

Resbalón eléctrico de portón

La extracción del resbalón eléctrico requiere la
extracción del guarnecido, consultar el capítulo
"Carrocería".

Vía

Designación

1
2
3
4

Masa
+ Antes de contacto
Mando relé resbalón
Señal posición resbalón
