Renault Vel Satis. Manual - parte 253

REGULADOR DE VELOCIDAD

83D

83D-4

Regulación y limitación de velocidad: Afectaciones

de los conectores

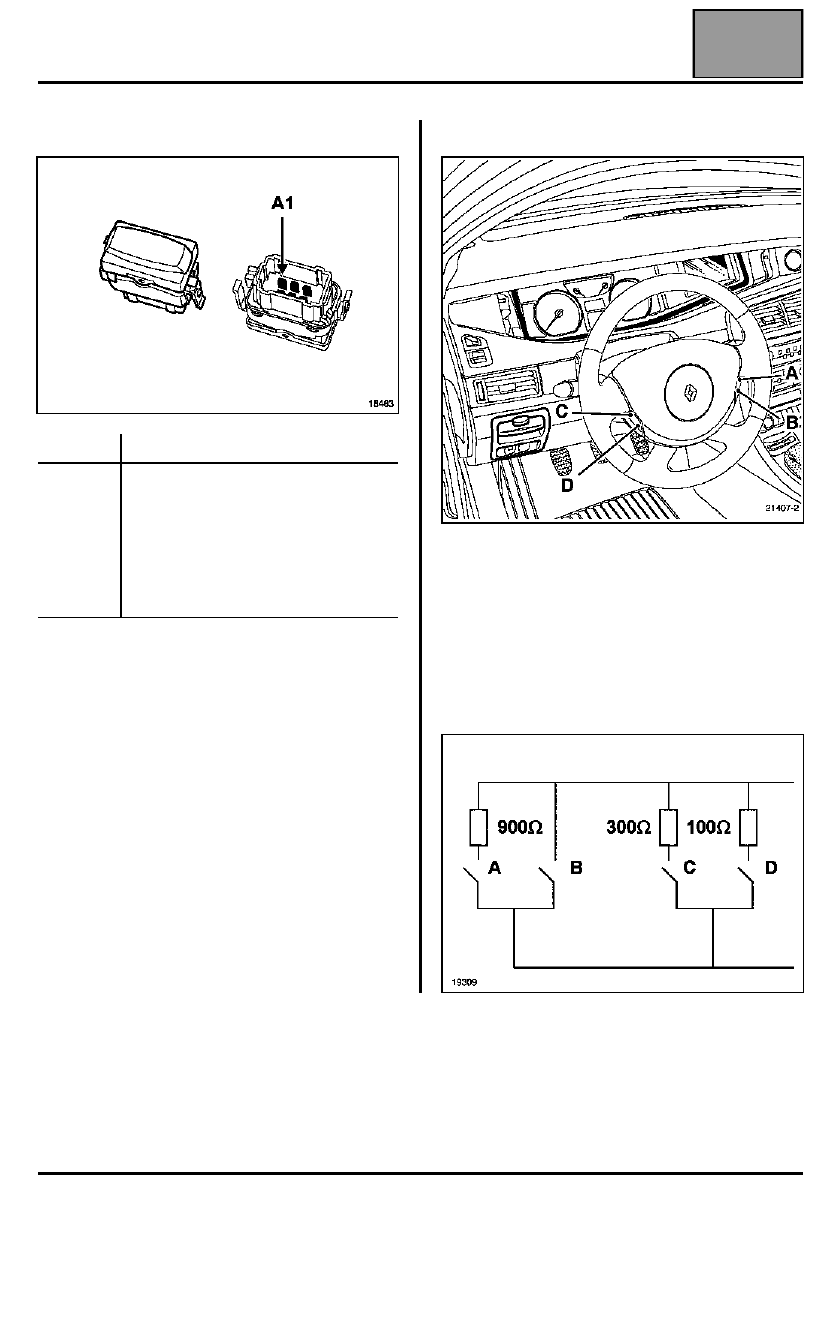

INTERRUPTORES TRES POSICIONES

CONTACTORES DE VOLANTE

A: tecla "Reanudar" = 900

Ω

Ω

Ω

Ω

 aproximadamente

B: tecla "O": 0

Ω

Ω

Ω

Ω

 aproximadamente

C: tecla "+" = 300

Ω

Ω

Ω

Ω

 aproximadamente

D: tecla "-" = 100

Ω

Ω

Ω

Ω

 aproximadamente

NOTA:
Para la extracción del contactor giratorio, consultar el
capítulo 84A Mandos - señalización.

Vía

Designación

A1
A2
A3

B1

B2
B3

+ Luces de posición
+ Después de contacto (circuito stop)
Mando Marcha-Parada Regulador de
Velocidad
Mando Marcha-Parada limitador de
velocidad
Masa
No utilizada

Edición 3

REGULADOR DE VELOCIDAD

83D

83D-5

Regulación y limitación de velocidad: Afectaciones

de los conectores

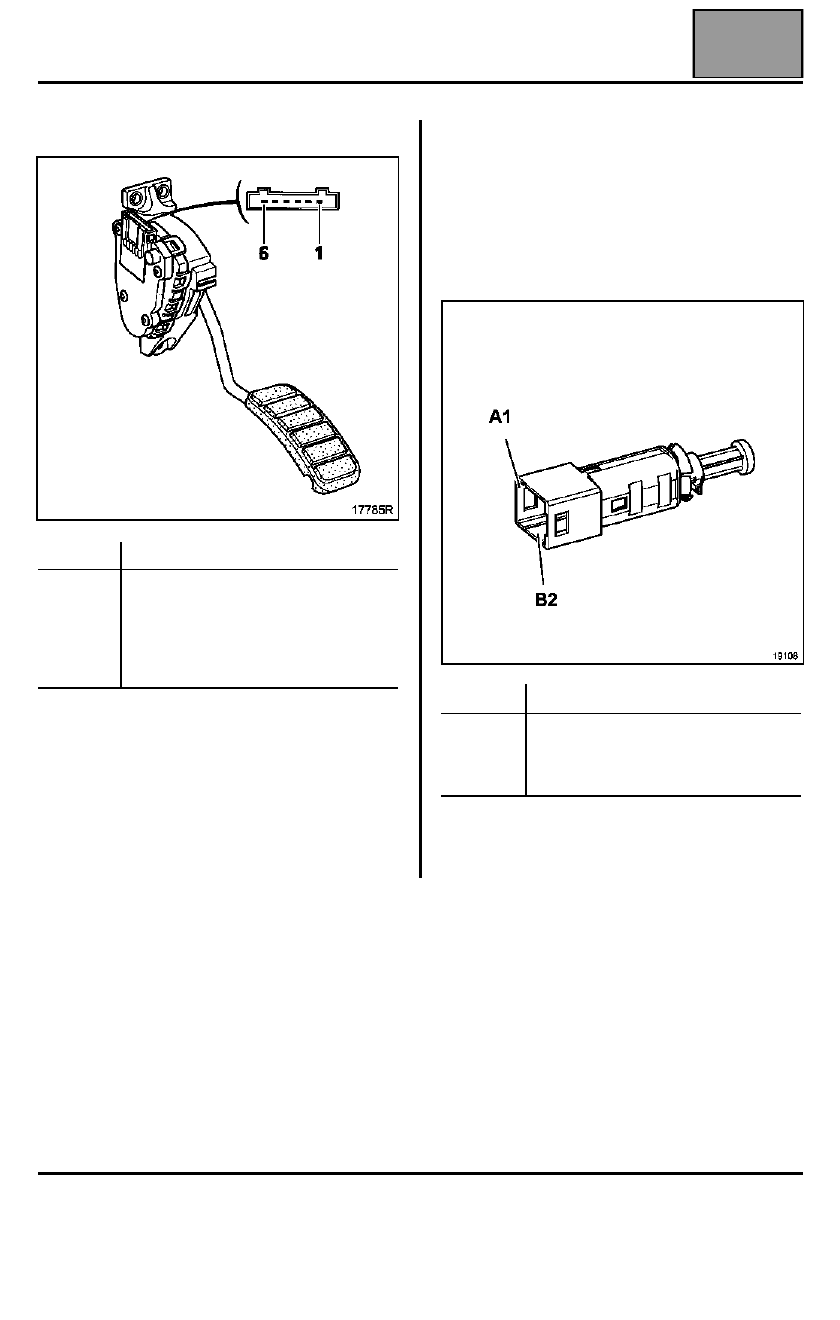

PEDAL DEL ACELERADOR

Resistencia pista 1 = 1200

±±±±

 480

Ω

Ω

Ω

Ω

Resistencia pista 2 = 1700

±±±±

 680

Ω

Ω

Ω

Ω

IMPORTANTE:
Para funcionar, el vehículo debe estar equipado
imperativamente con un pedal del acelerador que
contenga un punto duro al final de la carrera.

CONTACTOR DE STOP (DOBLE)

La función "regulación limitación de velocidad"
utiliza el contacto de apertura (común con el
encendido de las luces), el captador de cierre es
utilizado por el calculador del ABS.

Las dos informaciones son comparadas por el
calculador de inyección.

Al colocar el contactor, tirar de la varilla a fin de
recuperar el juego de reglaje.

Vía

Designación

1
2
3
4
5
6

Masa potenciómetro 2
Masa potenciómetro 1
Señal pedal potenciómetro 1
Alimentación potenciómetro 1
Alimentación potenciómetro 2
Señal pedal potenciómetro 2

Vía

Designación

A1
A2
B1
B2

Contacto cierre
Contacto apertura
Contacto apertura
Contacto cierre

Edición 3

REGULADOR DE VELOCIDAD

83D

83D-6

Regulación y limitación de velocidad: Afectaciones

de los conectores

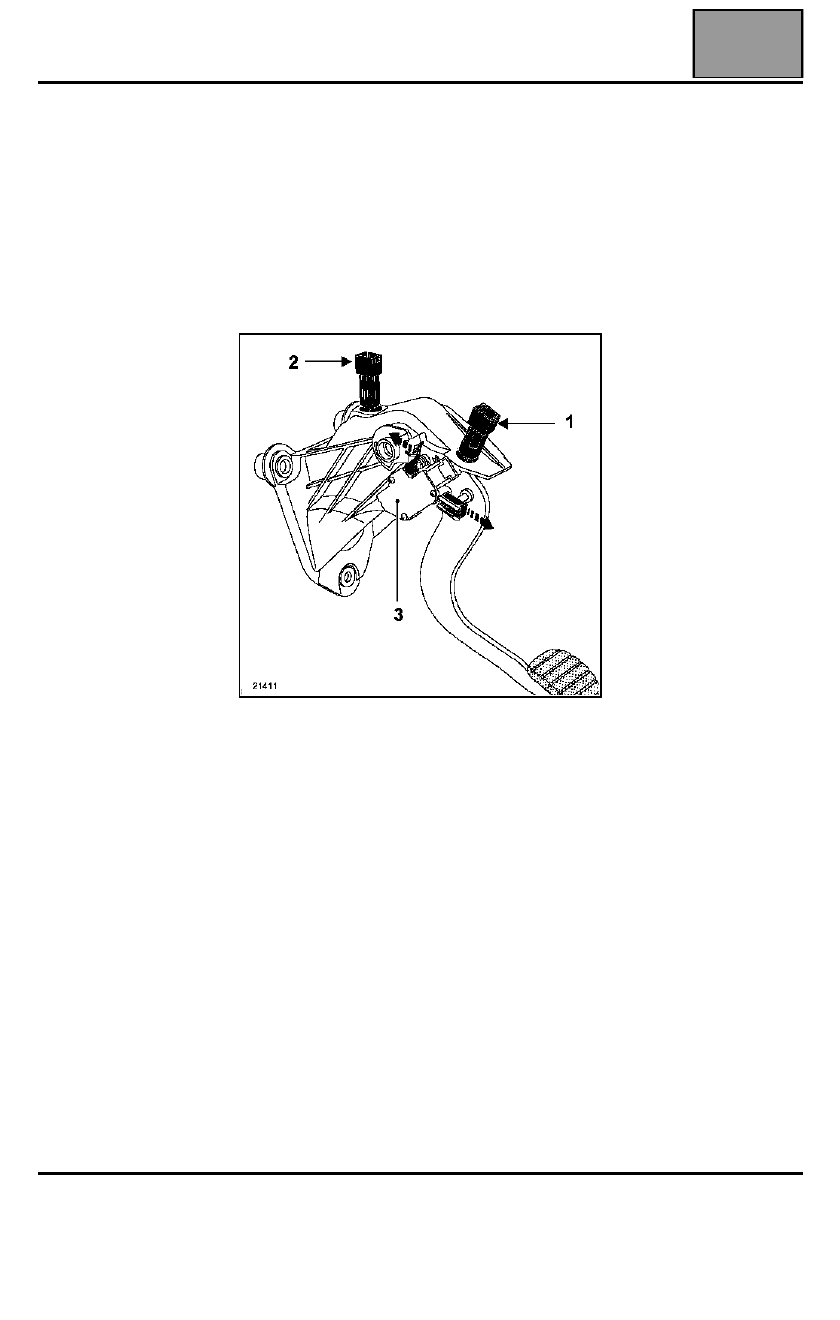

CONTACTOR DE EMBRAGUE

El pedal del embrague posee dos contactores y un
potenciómetro:

●

un contactor de inicio de carrera (1) específico de la
función "regulación de velocidad" (conector gris),

●

un contactor fin de carrera (2) destinado a la función
"Vehículo Sin Llave" (conector azul),

●

un potenciómetro (3) para el freno de
estacionamiento automático.

Al colocar el contactor, tirar de la varilla a fin de
recuperar el juego de reglaje.

Edición 3

REGULADOR DE VELOCIDAD

Regulador de velocidad: funcionamiento

83D

83D-7

Regulador de velocidad: funcionamiento

Condiciones de entrada:
– interruptor en "regulación de velocidad" (testigo

"verde"),

– 30 km/h mínimo, 200 km/h máximo (a título

informativo),

– presión en las teclas "+" o "R".

Condiciones de salida:
– pisado franco del acelerador,
– pisada en el pedal de freno o de embrague,
– presión en "O",
– interruptor en "parada",
– intervención del sistema de control de trayectoria,
– Intervención del calculador de inyección (fallo o

sobre-régimen),

– caja de velocidades en "neutro", "Parking en punto

muerto".

NOTA:
Una intermitencia de la velocidad de consigna en el
cuadro de instrumentos indica al conductor que la
velocidad de consigna no puede ser respetada.

Edición 3
